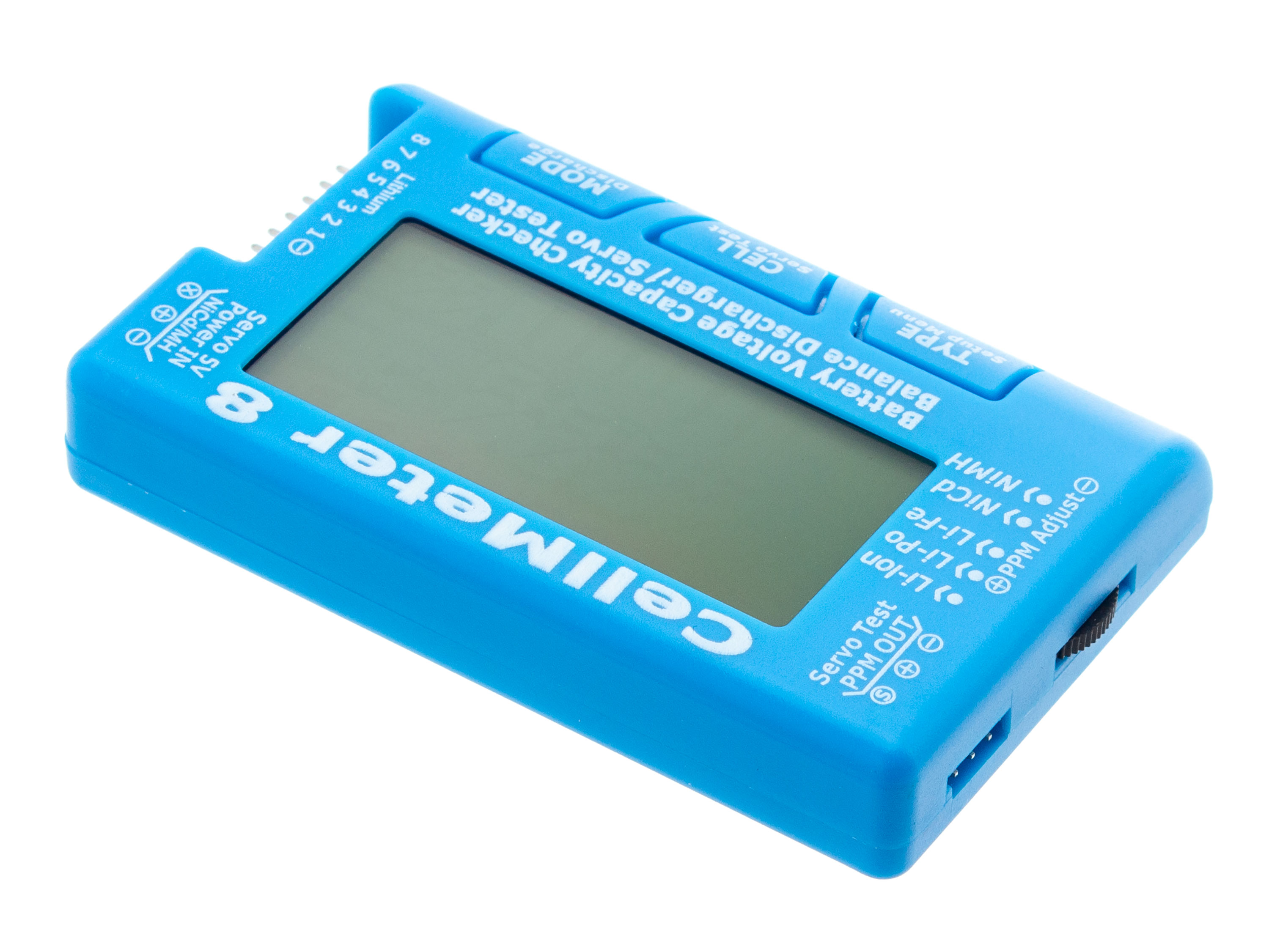

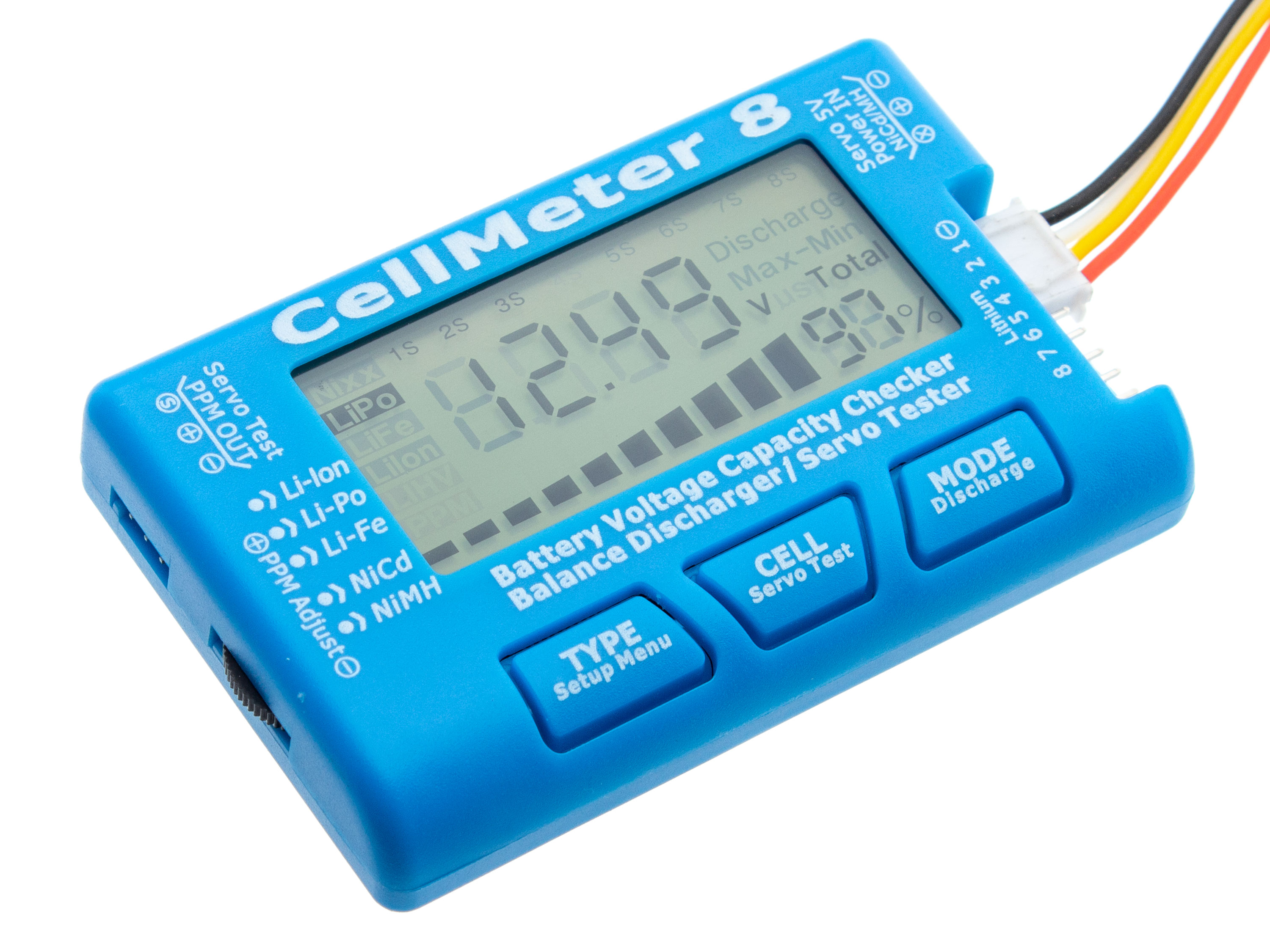

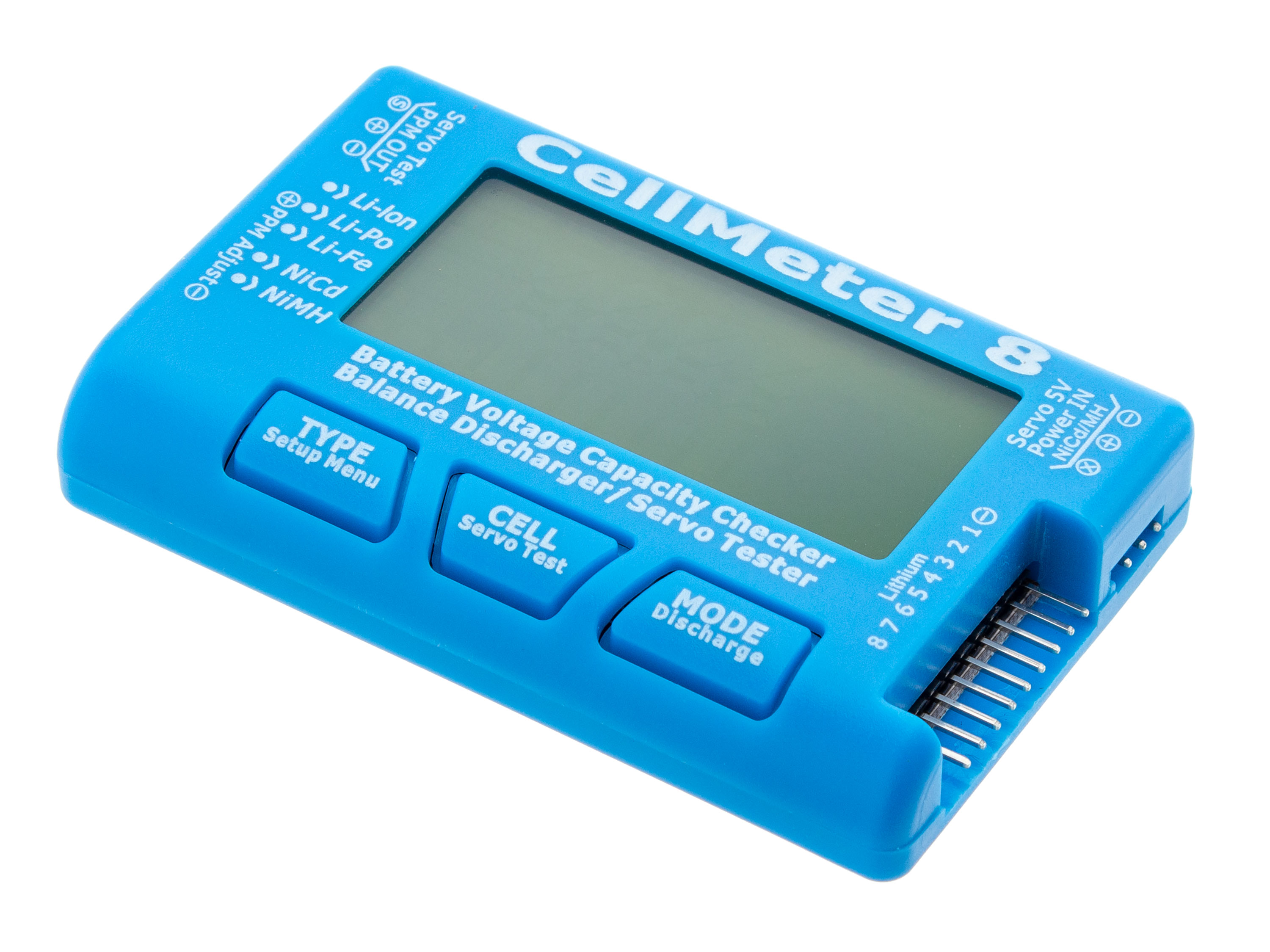

Мультифункциональный тестер CellMeter 8

Мультифункциональный тестер CellMeter 8 является улучшенной версией CellMeter 7, в которой реализован ряд дополнительных функций. Так, имеется подсветка дисплея, режимы разряда и балансировки, сервотестер.

Для проверки напряжения АКБ (LiPO, LiFe, LiIon) требуется подключить ее балансировочный разъем к тестеру. Чтобы просмотреть остаточный заряд АКБ в процентах требуется выбрать посредством кнопки «TYPE» необходимый тип АКБ (по умолчанию стоит LiPO). Отличные от LiXX типы АКБ подключаются посредством разъема «NiCd/MH», который установлен немного выше балансировочного.

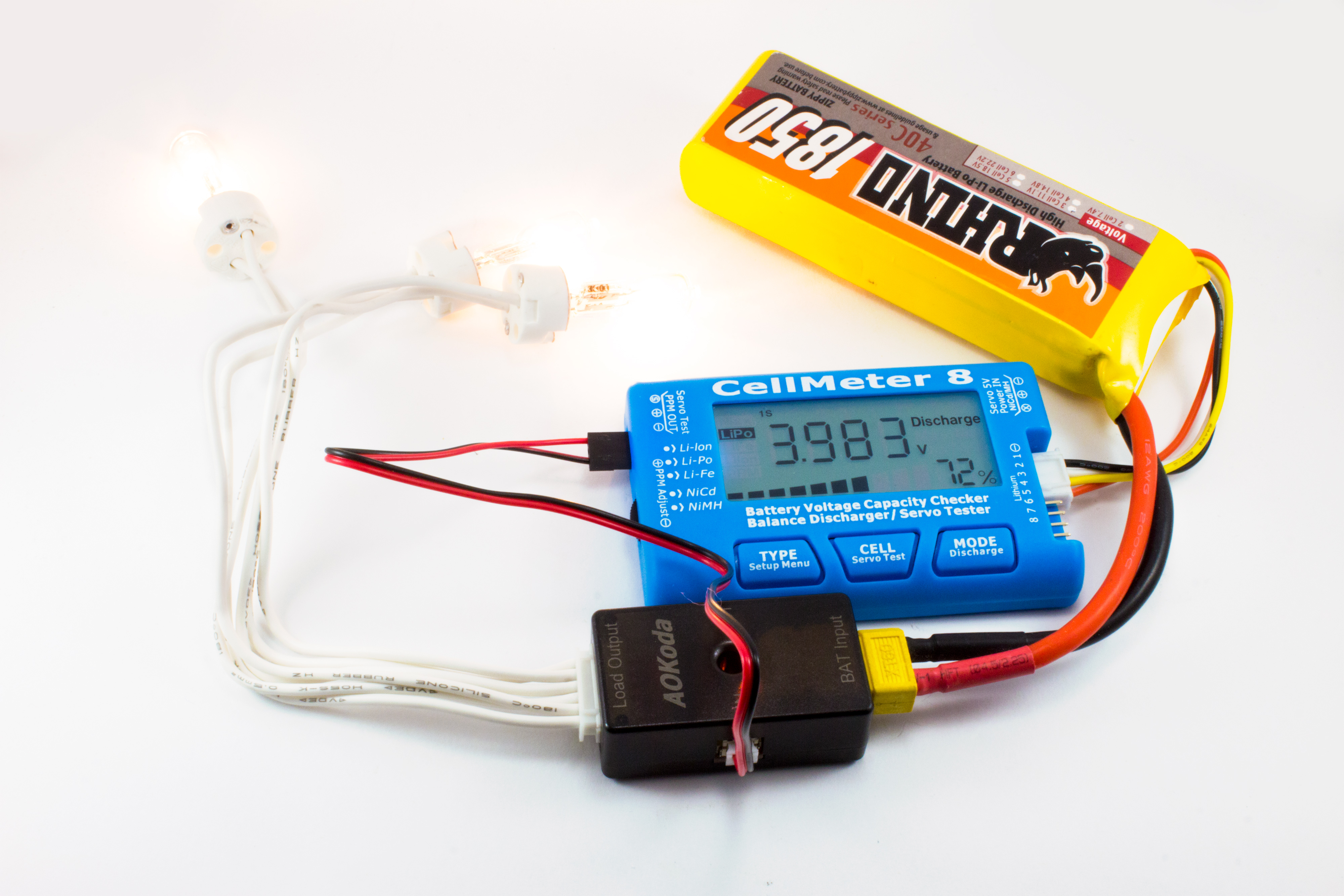

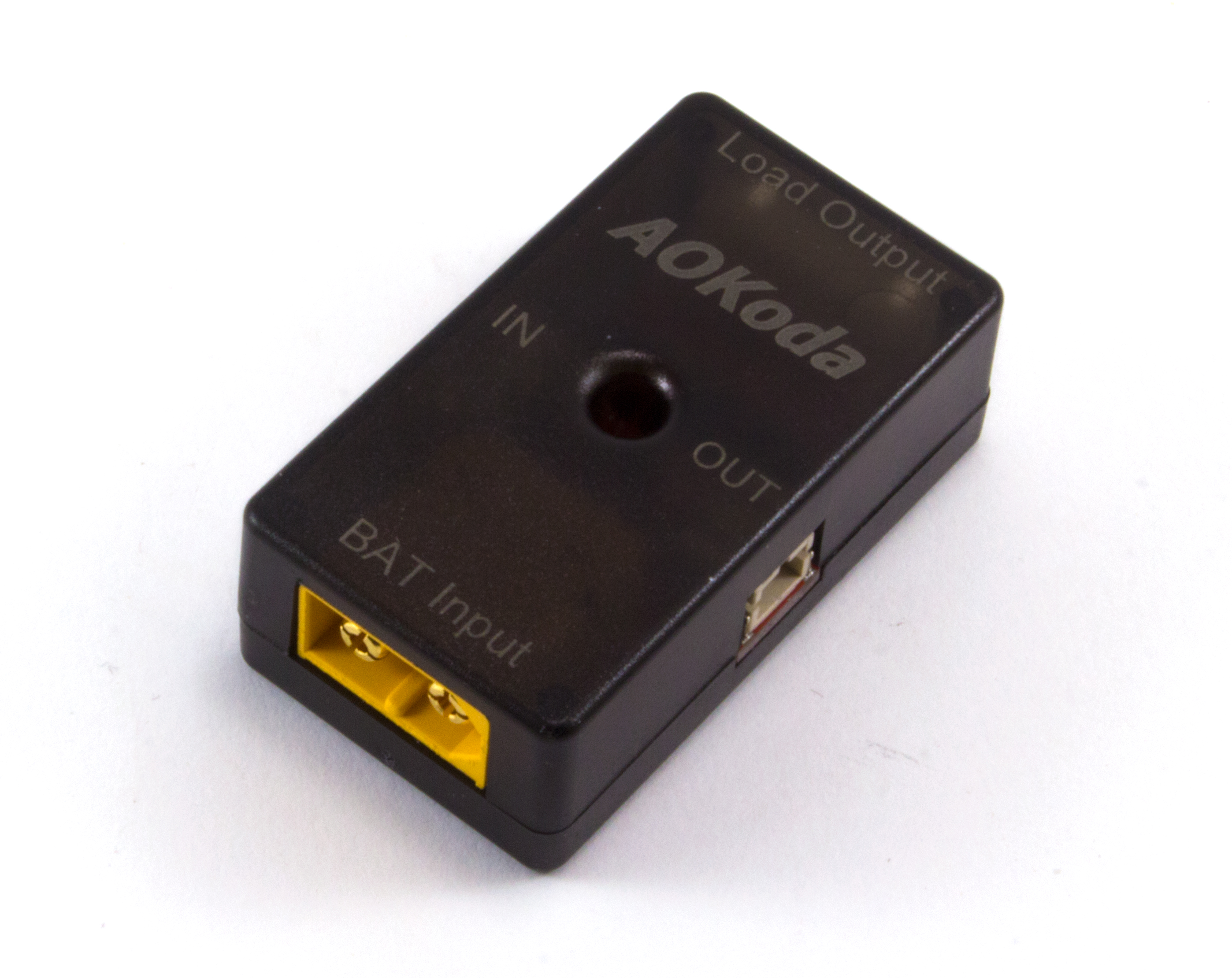

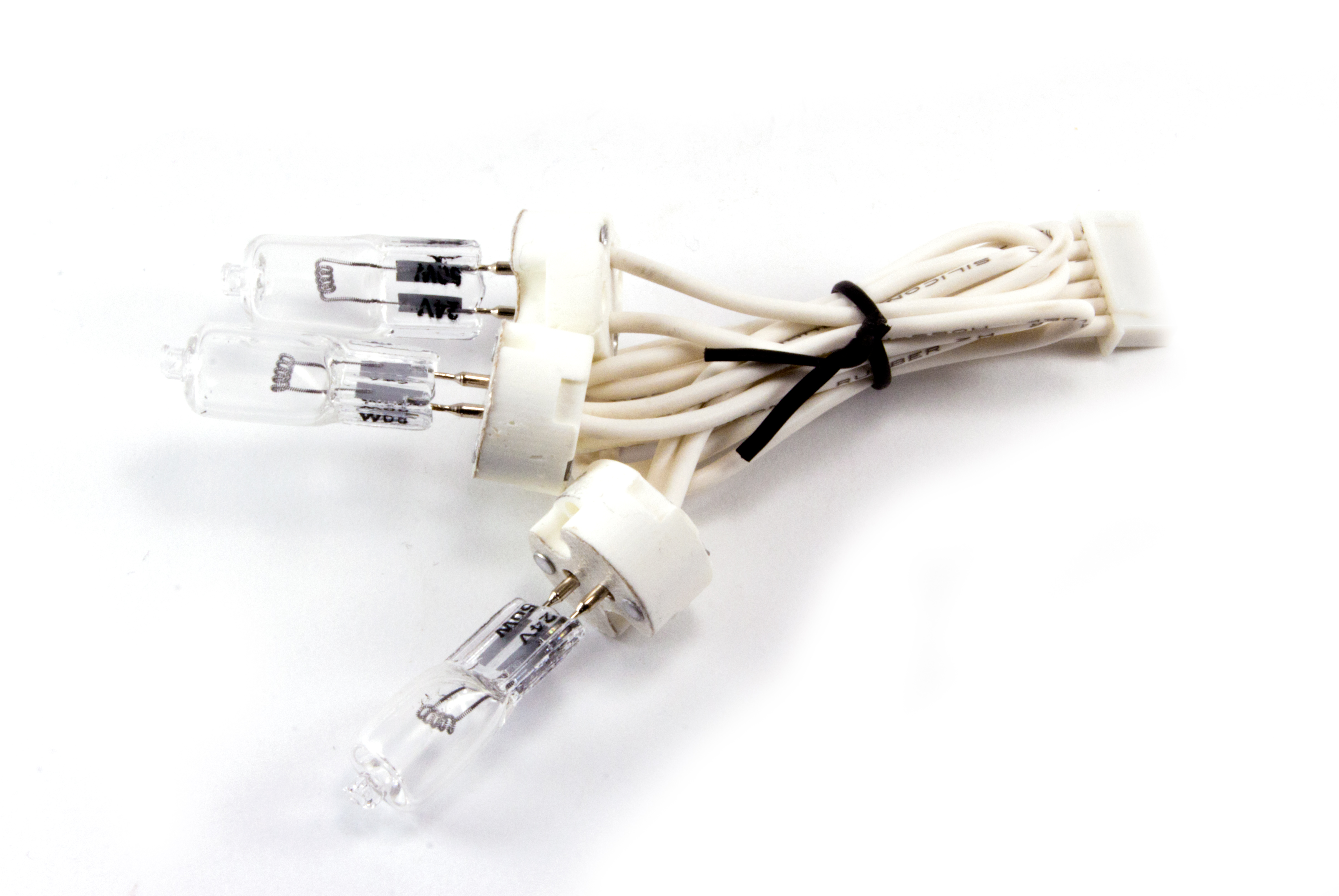

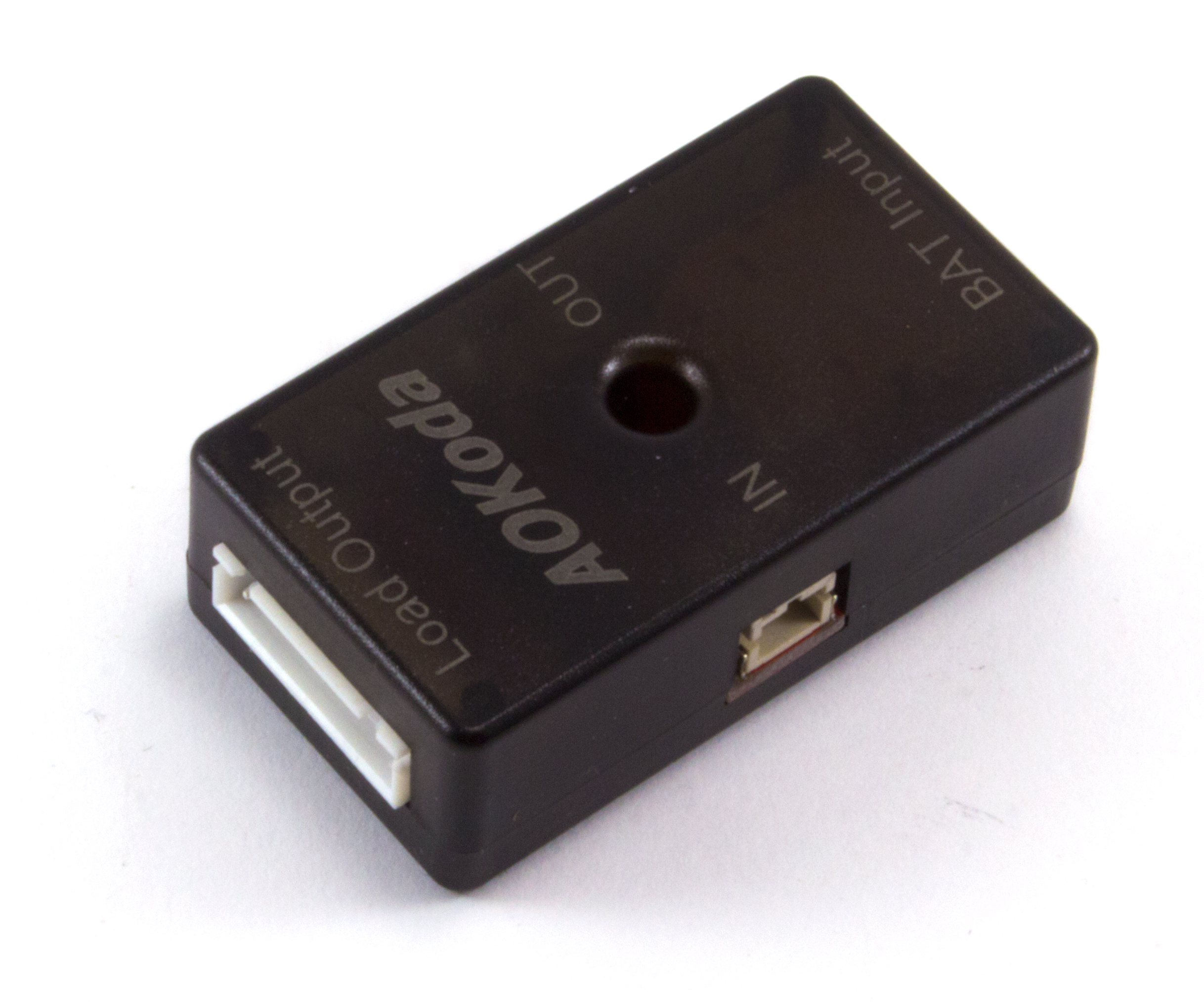

Для запуска режима балансировки нужно 3с удерживать зажатой кнопку «MODE», для запуска режима разряда требуется сделать так же, но с присоединенным разрядником (как на фото). Для работы мультифункционального тестера в режиме сервотестера нужно присоединить питание (5В) посредством разъема «Servo 5V» и 3с держать зажатой кнопку «CELL». Сервотестер может работать в одном из трех режимов, переключаемых одиночными нажатиями кнопки «CELL»: «Ручной», «Автоматический», «Установка «0».

Регулировка проводится роликом. Сервомашинку подключают к разъему «PPM OUT» мультифункционального тестера, который находится слева.

Режим настройки запускается удержанием 3с кнопки «TYPE». Варианты настроек меняются одиночными нажатиями кнопки «TYPE». Для смены параметров в любом режиме применяют кнопки «CELL» и «MODE». В данном режиме работы мультифункционального тестера вы сможете быстро настроить:

• Конечное напряжение разряда АКБ (от 2 до 4.2В);
• Частоту PPM сигнала (от 50 до 300Гц);
• Диапазон тестирования сервомашинки (от 500 до 2500мкс либо от 1000 до 2000мкс);
• Продолжительность подсветки;
• Звуковой сигнал.

 Технические характеристики:

• Поддерживает следующие типы аккумуляторов:
  • LiPO;
  • LiFe;
  • LiIon;
  • LiHV;
  • NiMH;
  • NiCd;
  • Pb.
• Дисплей: 2.3дюйма;
• Ток балансировки: 0.1А;
• Макс. мощность разряда: 150Вт;
• Точность измерения: 0.001В;
• Размеры: 84х53х15мм.

Комплектация:

• Мультифункциональный тестер CellMeter 8 *1шт.
