Подсветка дисплея синего цвета Turnigy 9X LCD
| Код товара: HM-0425 В наличии:
нет в наличии
Цена: 298.00 грн. Товар добавлен в корзину |
|

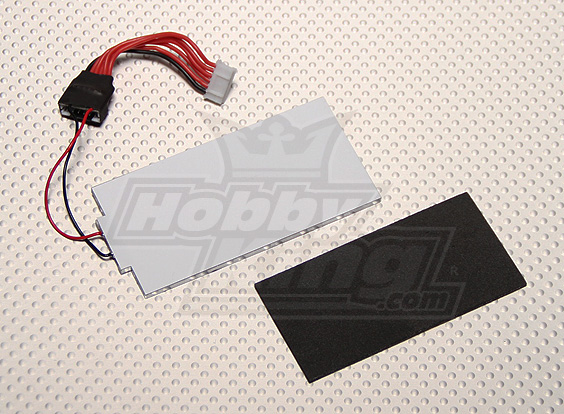

Подсветка дисплея синего цвета для аппаратуры Turnigy 9X LCD или для ее аналогов
Технические характеристики: Входное напряжение: 8V - 13V Ток: 60 ~ 90 мА Цвет: синий Комплектация: Подсветка * 1шт Подкладка * 1шт Переходник * 1шт | |
Вы хотели подсветку вашему радиоаппаратуры Turnigy 9X ?
Нет ничего проще , вам нужно только пара крестовых отверток (с крестовиной 5 мм и 3 мм). Перед началом работы , рекомендуем смотреть которые шурупы откуда вы выкручиваете , они разного диаметра .

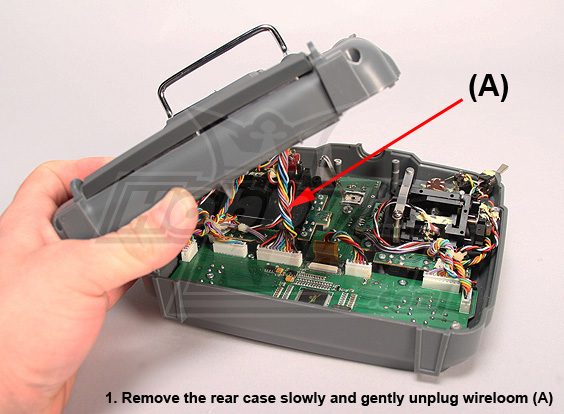

1 ) ( Рис. 2 ) Откройте корпус и отсоедините разъем "А" , обратите внимание на диаметр шурупов крепления корпуса , они иногда разного диаметра.

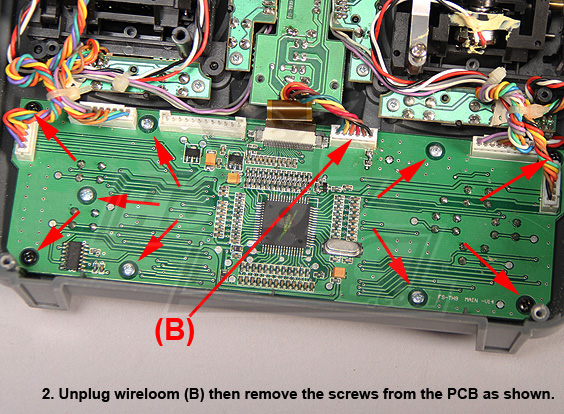

2) (Рис. 3 ) Отсоедините разъем (В) , и открутите шурупы указанные стрелками , обратите внимание , что шурупы по углам толще чем в центре платы !

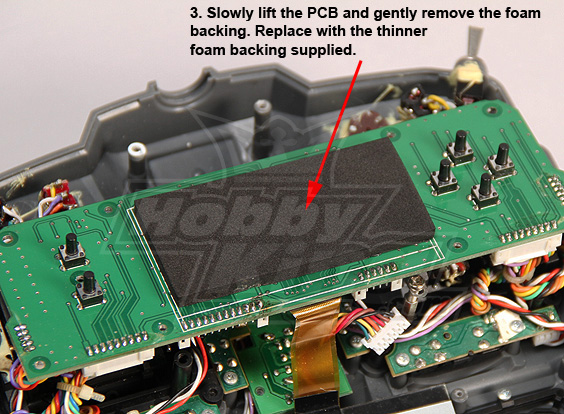

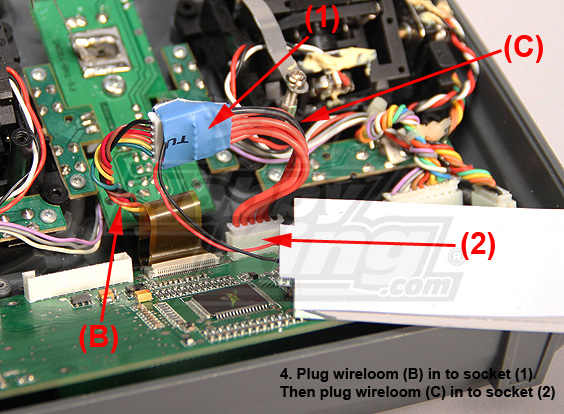

3 ) ( Рис. 4 ) Переверните плату , виддмитьте маркером контур подложки (на фото она , у меня контур отмечен не был ) и уберите ее , так как подкладка снимается трудно , то ее следует удалять используя фен , постепенно прогревая соединительный клей.Писля удаления старой подкладки , по контуру указанном ранее , приклеиваем подложку из комплекту.4 ) ( рис.5) Переворачиваем плату и подключаем переходник из комплекта в раз ’’ объем ( в) раз ’’ объем ( 1 ) переходника , роз ’’ объем ( с ) переходника в раз ’’ объем ( 2 ) на плате. ( С этим Вы не ошибетесь , на разъемах есть направляющие ) .

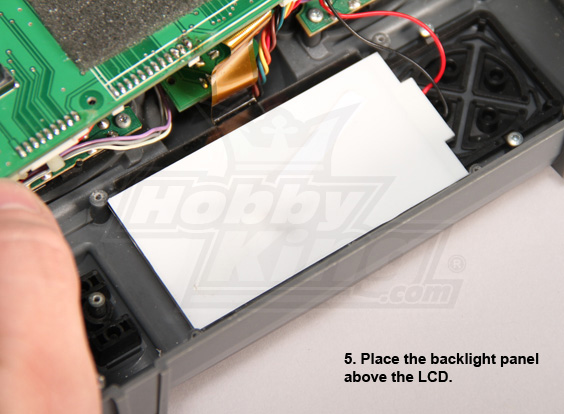

5 ) (Рис. 6 ) Установите подсветку как указано на рисунке , проводами вправо , прижав вплотную влево. ( Обратите внимание , что как показано не рисунки вверху красный провод , на деле красный провод должен быть внизу , иначе подсветка будет тусклым , если вам нужно тусклая подсветка то делайте красным проводом вверх).

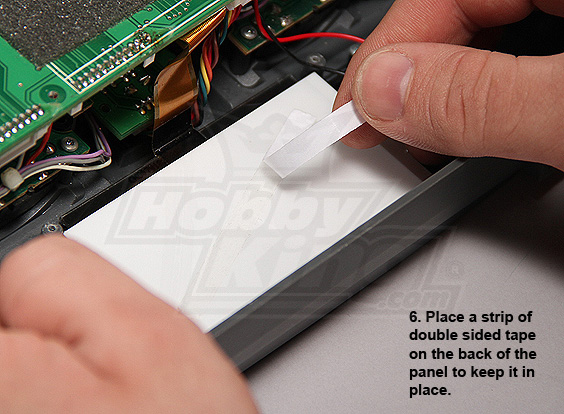

6 ) ( Рис. 7 ) Этот этап рекомендую пропустить , потому как в случае если вы не правильно установили подложку и она не правильно приклеится , то тогда придется переделывать отрывая подложку , она и так прекрасно держится под платой.

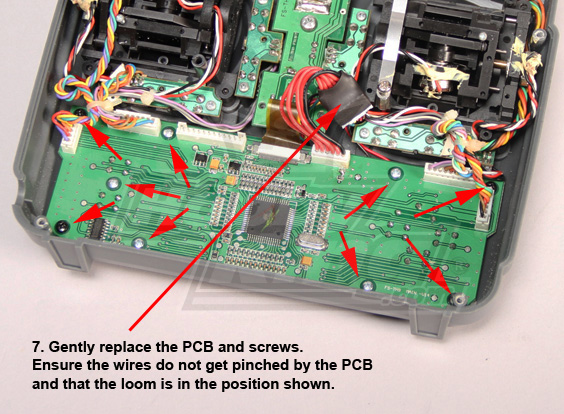

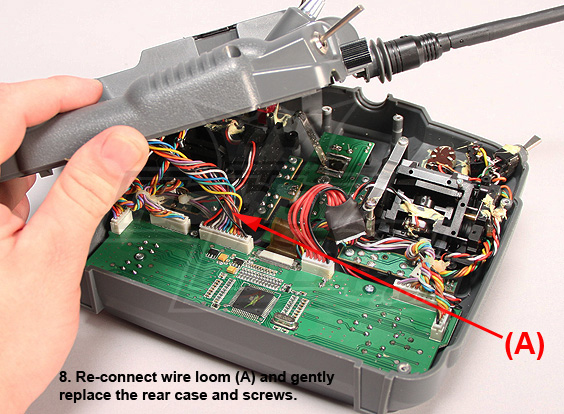

7 ) ( Рис.8 ) Прикрутите назад плату , обратите внимание , что шурупы большего диаметра вкручиваются по кутах.Знайдить оптимально расположение разъема , чтобы он не мешал закрыться корпусу.8 ) ( Рис. 9 ) Подключите разъем (А ) , вы не ошибетесь , на розгьеми является напрямляючи.Зберить корпус , но не прикручивают , подключите батарею питания , и включите передатчик , внимательно посмотрите на дисплей , если вы в видели по углу или углам темные пятна , то при монтаже был сдвинута подсветка , это можно исправить не разбирая все назад , выключите аппаратуру , отсоедините разъем (А ) и тоненькой отверткой поправьте под платой подсветки , собираем проверяем , если все нормально , теперь можно все собрать . ( при сборке корпуса обратите внимание на диаметры шурупов и установите их в те же отверстия откуда они были выкручены )
Нет ничего проще , вам нужно только пара крестовых отверток (с крестовиной 5 мм и 3 мм). Перед началом работы , рекомендуем смотреть которые шурупы откуда вы выкручиваете , они разного диаметра .
1 ) ( Рис. 2 ) Откройте корпус и отсоедините разъем "А" , обратите внимание на диаметр шурупов крепления корпуса , они иногда разного диаметра.
2) (Рис. 3 ) Отсоедините разъем (В) , и открутите шурупы указанные стрелками , обратите внимание , что шурупы по углам толще чем в центре платы !
3 ) ( Рис. 4 ) Переверните плату , виддмитьте маркером контур подложки (на фото она , у меня контур отмечен не был ) и уберите ее , так как подкладка снимается трудно , то ее следует удалять используя фен , постепенно прогревая соединительный клей.Писля удаления старой подкладки , по контуру указанном ранее , приклеиваем подложку из комплекту.4 ) ( рис.5) Переворачиваем плату и подключаем переходник из комплекта в раз ’’ объем ( в) раз ’’ объем ( 1 ) переходника , роз ’’ объем ( с ) переходника в раз ’’ объем ( 2 ) на плате. ( С этим Вы не ошибетесь , на разъемах есть направляющие ) .
5 ) (Рис. 6 ) Установите подсветку как указано на рисунке , проводами вправо , прижав вплотную влево. ( Обратите внимание , что как показано не рисунки вверху красный провод , на деле красный провод должен быть внизу , иначе подсветка будет тусклым , если вам нужно тусклая подсветка то делайте красным проводом вверх).
6 ) ( Рис. 7 ) Этот этап рекомендую пропустить , потому как в случае если вы не правильно установили подложку и она не правильно приклеится , то тогда придется переделывать отрывая подложку , она и так прекрасно держится под платой.
7 ) ( Рис.8 ) Прикрутите назад плату , обратите внимание , что шурупы большего диаметра вкручиваются по кутах.Знайдить оптимально расположение разъема , чтобы он не мешал закрыться корпусу.8 ) ( Рис. 9 ) Подключите разъем (А ) , вы не ошибетесь , на розгьеми является напрямляючи.Зберить корпус , но не прикручивают , подключите батарею питания , и включите передатчик , внимательно посмотрите на дисплей , если вы в видели по углу или углам темные пятна , то при монтаже был сдвинута подсветка , это можно исправить не разбирая все назад , выключите аппаратуру , отсоедините разъем (А ) и тоненькой отверткой поправьте под платой подсветки , собираем проверяем , если все нормально , теперь можно все собрать . ( при сборке корпуса обратите внимание на диаметры шурупов и установите их в те же отверстия откуда они были выкручены )
