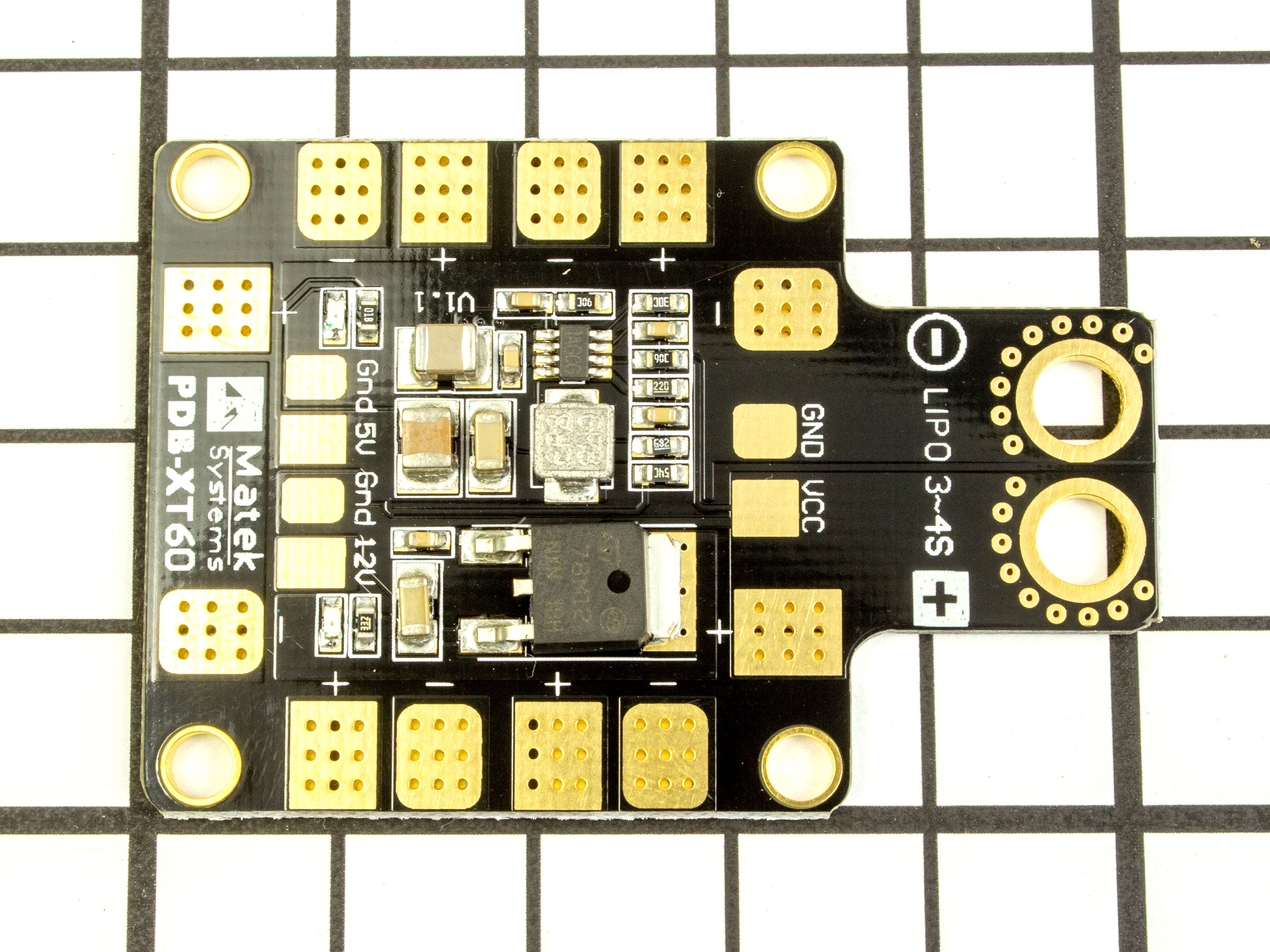

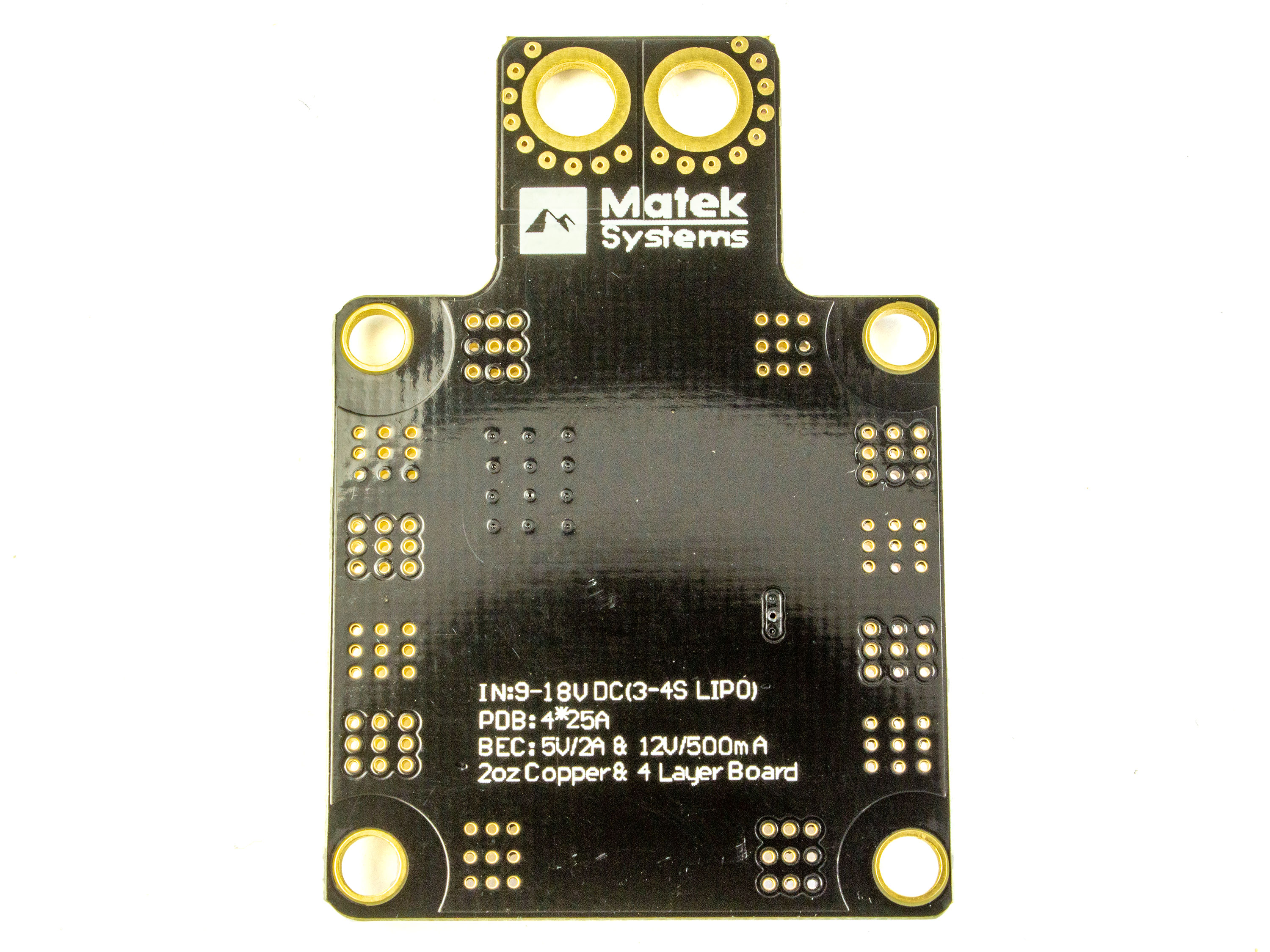

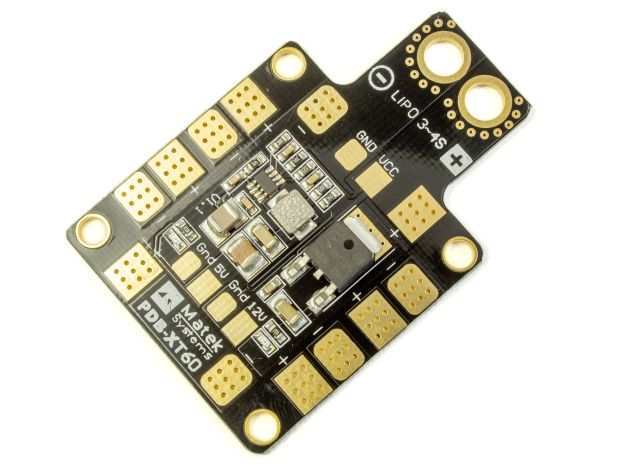

Плата распределения питания (PDB) Matek 100А

Плата изготовлена фирмой Matek, из качественных компонентов. Нужна для удобного подключения регуляторов на Вашем мультикоптере.

• Плата PDB сделана в 4 слоя с общей толщиной всего 1.6мм;
• Встроенный XT60 разъем питания для экономии веса (нужно запаять);
• 6 пар контактных площадок для подключения максимум 6-ти регуляторов (до 100А);
• Возможность компоновки монтажа регуляторов в двух вариантах: рамы типа H или X (для квадрокоптеров);
• BEC 5В/2А для питания приемников, полетных контроллеров, светодиодов и т.д., и BEC 12В/0.5А для питания камер и видеопередатчиков;
• LED индикаторы сигнализации работы BEC-ов 5В и 12В.

Технические характеристики:

• Входное напряжение: 9-18В (3-4S LiPo);
• Выходной непрерывный ток: 100А (4х25А, 6х15А);
• Выходной пиковый ток (10сек): 120А (4х30А, 6х20А);
• BEC: 5В/2А;
• Выходное напряжение: 5В;
• Выходной ток: 2А (2.5А до 10сек);
• BEC: 12В/0.5А;
• Выходное напряжение: 12В;
• Выходной ток: 0.5А (0.8А до 5сек);
• Отверстия крепления: М3 (30.5х30.5мм);
• Размер платы без XT60: 52х36х4мм;
• Размер платы с XT60: 52х36х23мм;
• Вес платы без XT60: 6.4г;
• Вес платы с XT60: 10.7г.

Комплектация:

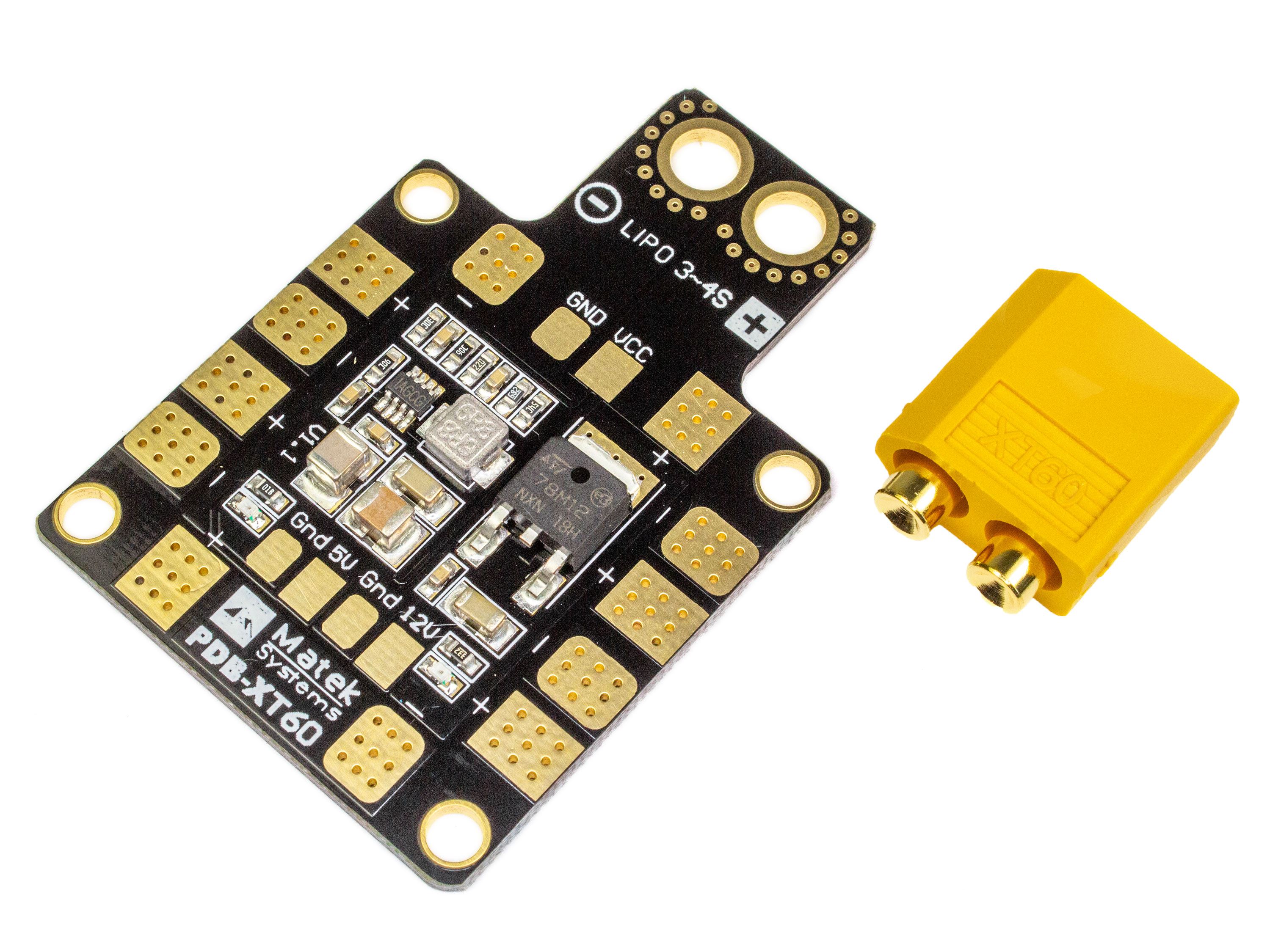

• Плата распределения питания (PDB) Matek 100А *1шт;
• Разъем XT60 *1шт.
