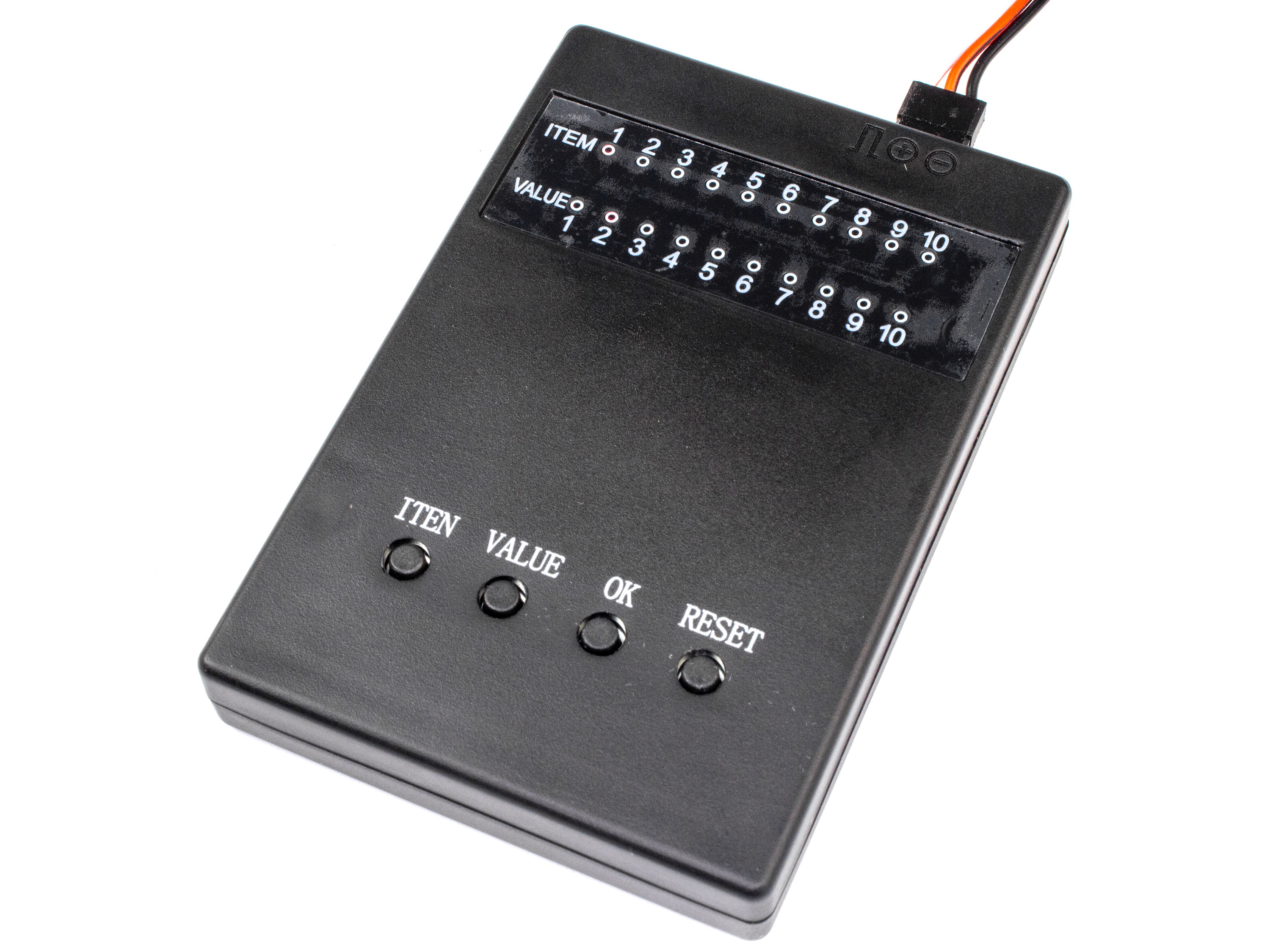

Программная карта M-H120A

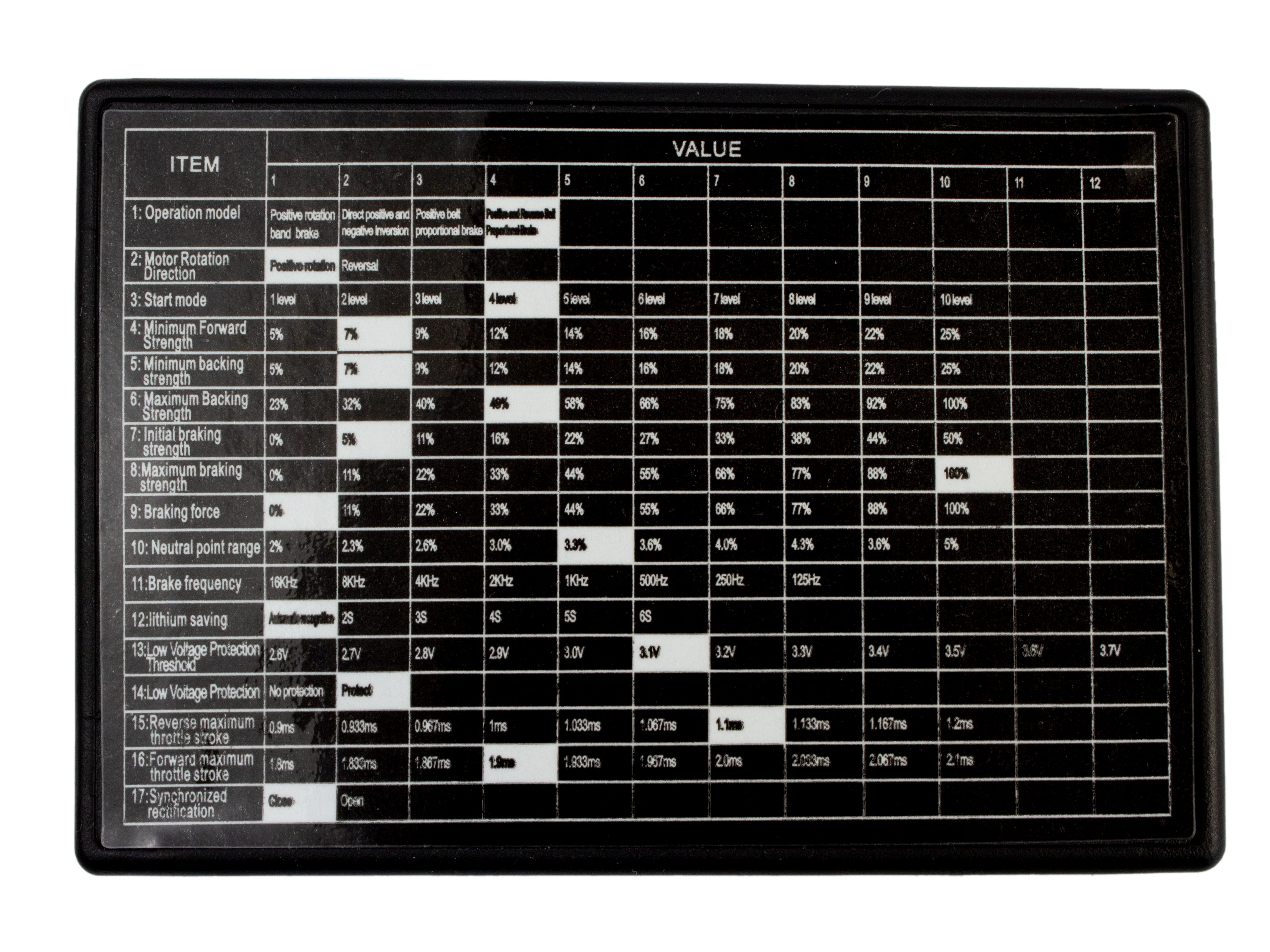

Карта программирования для бесколлекторных регуляторов M-H120A V2.3.

• 1 Operation mode (режимы движения):
• Positive rotation band brake (передний ход и тормоза);
• Direct positive and negative rotation (передний и задний ход);
• Positive belt proportional brake (передний ход и пропорциональные тормоза);
• Positive and reverse belt proportional brake (передний ход, задний ход и пропорциональные тормоза).
• 2 Motor rotation (направление вращения двигателя):
• Possitive rotation;
• Reversal.
• 3 Start Mode (режим старта - насколько плавно запускается двигатель):
• 1 level/ 2 level/ 3 level/ 4 level/ 5 level/ 6 level/ 7 level/ 8 level/ 9 level/ 10.
• 4 Minimum forward strength (минимальные обороты двигателя при переднем ходе):
• 5% / 7% / 9% / 12% / 14% / 16% / 18% / 20% / 22% / 25%;
• 5 Minimum backing strength (минимальные обороты двигателя при заднем ходе):
• 5% / 7% / 9% / 12% / 14% / 16% / 18% / 20% / 22% / 25%;
• 6 Maximum backing strength (максимальные обороты при заднем ходе):
• 23% / 32% / 40% / 49% / 58% / 66% / 75% / 83% / 92% / 100%;
• 7 Initial backing strength (минимальное усилие тормозов. Оно не может быть больше Maximum braking strength. Если установить больше, тогда данный параметр просто не будет включен):
• 0% / 5% / 11% / 16% / 22% / 27% / 33% / 38% / 44% / 50%;
• 8 Maximum braking strength (максимальное усилие тормозов):
• 0% / 11% / 22% / 33% / 44% / 55% / 66% / 77% / 88% / 100%;
• 9 Breaking force (усилие тормозов):
• 0% / 11% / 22% / 33% / 44% / 55% / 66% / 77% / 88% / 100%;
• 10 Neutral point range:
• 2.0% / 2.3% / 2.6% / 3.0% / 3.3% / 3.6% / 4.0% / 4.3% / 4.6% / 5.0%;
• 11 Brake frequency:
• 16KHz / 8KHz / 4KHz / 2KHz / 1KHz / 500Hz / 250Hz / 125Hz;
• 12 Lithium saving (выбор количества элементов аккумулятора для отсечения напряжения):
• Auto / 2S / 3S / 4S / 5S / 6S;
• 13 Low voltage protection threshold (напряжение отсечения аккумулятора на одном элементе):
• 2.6V/ 2.7V/ 2.8V/ 2.9V/ 3.0V/ 3.1V/ 3.2V/ 3.3V/ 3.4V/ 3.5V/ 3.6V/ 3.7V;
• 14 Low voltage protection (включение/выключение опции отсечения низкого напряжения аккумулятора):
• No protection;
• Protect.
• 15 Reverse maximum throttle stroke (тайминг заднего хода):
• 0.9ms;
• 0.933ms;
• 0.967ms;
• 1.0ms;
• 1.033ms;
• 1.067ms;
• 1.1ms;
• 1.133ms;
• 1.167ms;
• 1.2ms.
• 16 Forward maximum throttle stroke (тайминг переднего хода):
• 1.8ms;
• 1.833ms;
• 1.867ms;
• 1.9ms;
• 1.933ms;
• 1.967ms;
• 2.0ms;
• 2.033ms;
• 2.067ms;
• 2.1ms.
• 17 Synchronized rectification:
• Close;
• Open.

Технические характеристики:

• Рабочее напряжение: питание от регулятора;
• Размер: 81х56х12мм;
• Вес: 30г.

Комплектация:

• Программная карта M-H120A *1шт.
