Matek FCHUB-VTX 2в1 (плата распределения питания и видеопередатчик 5.8ГГц)

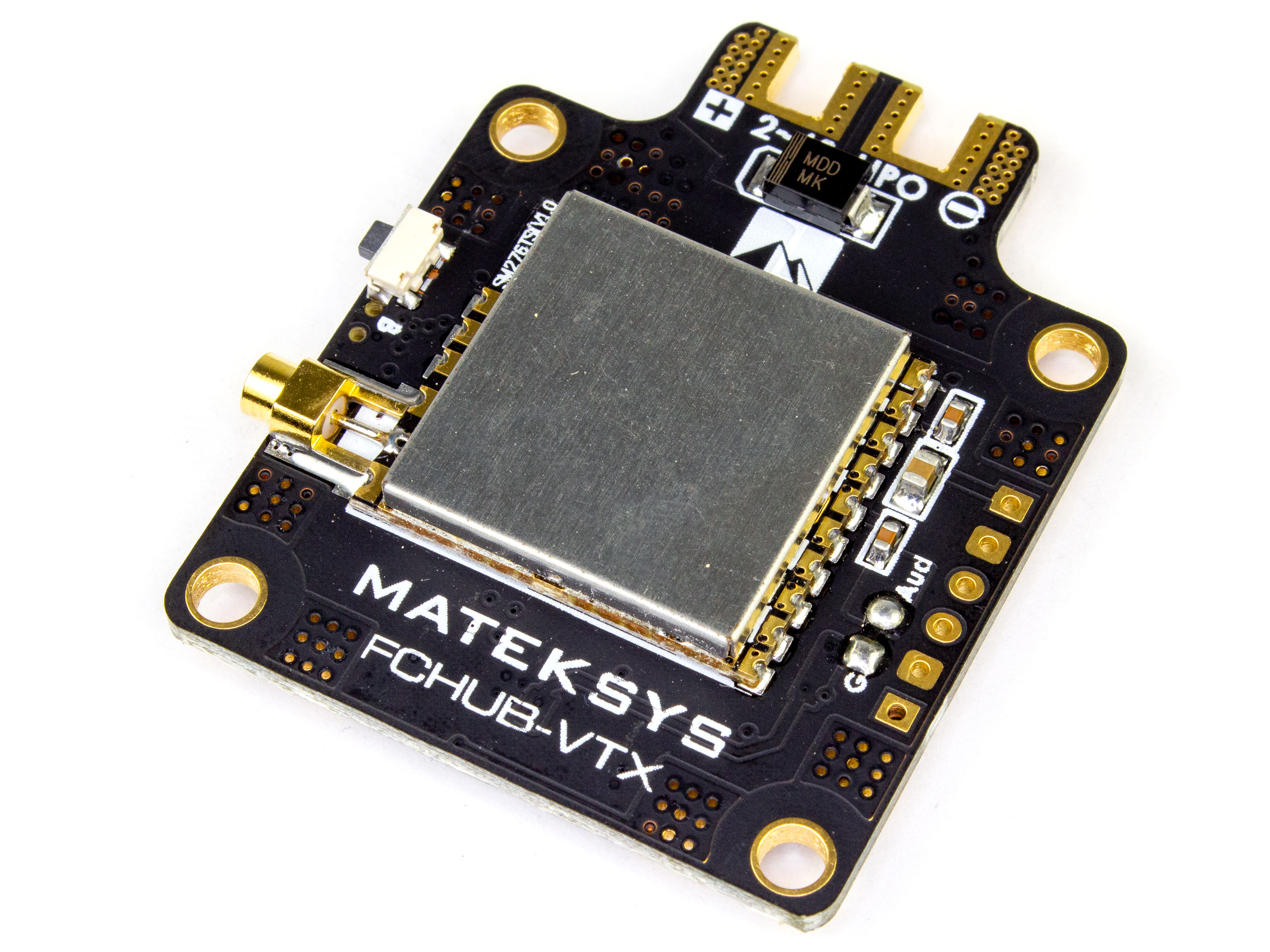

Matek FCHUB-VTX - это плата распределения питания (PDB) и видео передатчик (5.8ГГц) два в одном.

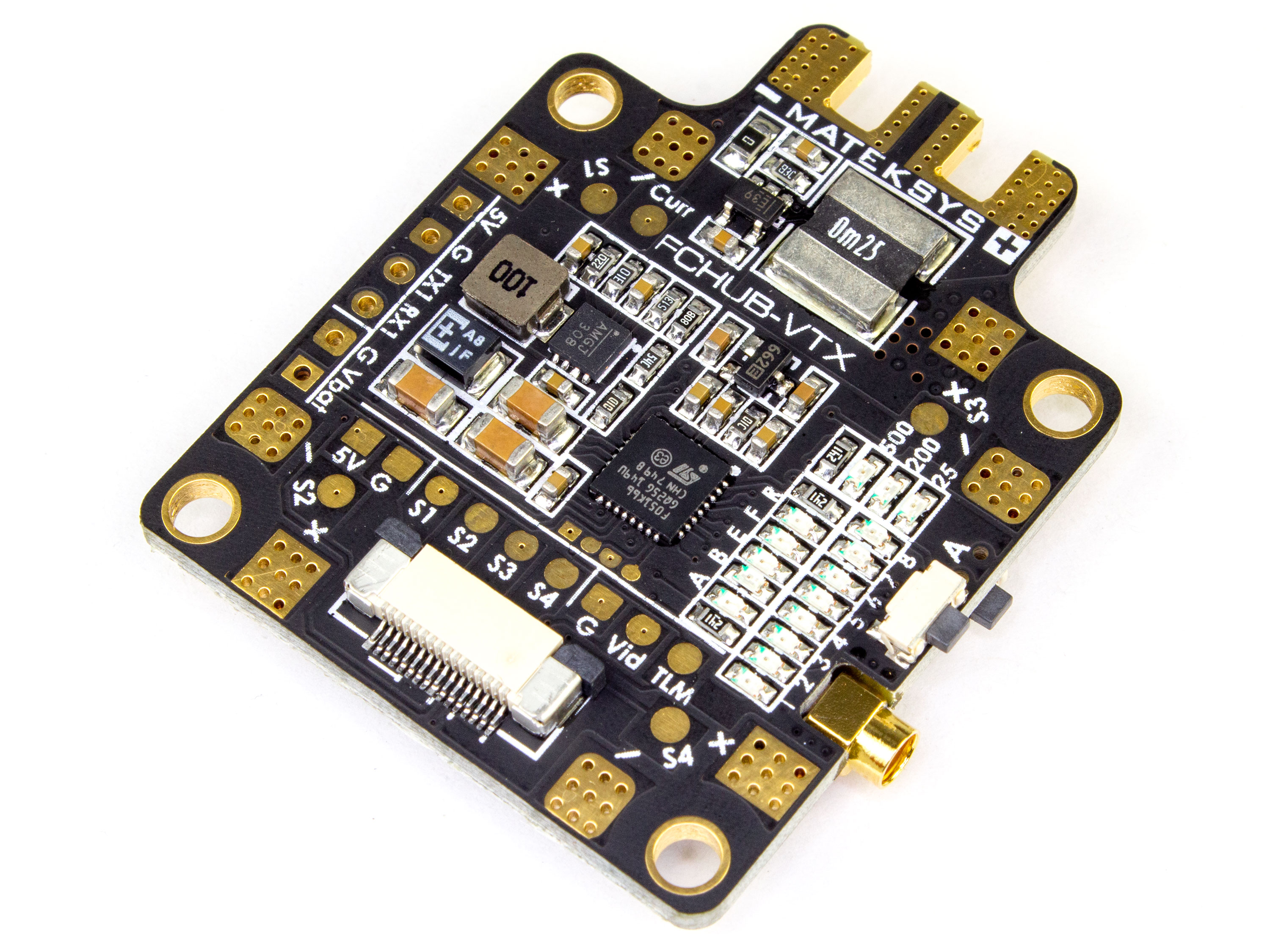

PDB имеет 4 пары контактных площадок для подключения максимум до четырех регуляторов (до 120А) и встроенный BEC 5В/1А для дополнительного питания.

Видеопередатчик на 40 каналов с возможностью выбора частоты и с поддержкой настроек и обновления прошивки через меню Betaflight. На плате имеется кнопка и LED индикаторы для переключения каналов и мощности.

Разъем для подключения антенны заменен из стандартного RP-SMA на MMCX.

Плата дополнительно комплектуется конденсатором Rubycon (35В 470uF) для сглаживания пульсаций напряжения по питанию.

FCHUB-VTX совместим со всеми современными платами управления (контроллерами).

Официальная страница на сайте Matek Systems.

Технические характеристики:

PDB:

• Входное напряжение: 6-27В (2-6S LiPo);
• Выходной непрерывный ток: 120А (4х30);
• Выходной пиковый ток (5сек): 184А (4х46А);
• Сенсор напряжения: 184А;
• BEC: 5В/1А.

VTX:

• Рабочая частота: 5.8ГГц;
• Количество каналов: 40;
• Видео: PAL/NTSC;
• Мощность передатчика: 25, 200, 500мВ (переключается);
• Потребление передатчика: 3.1Вт при 500мВт;
• Сопротивление видео-входа: 75Ом;
• Частота аудио: 6.5МГц;
• Разъем антенны: MMCX.

• Расстояние между отверстиями крепления: 30.5х30.5мм;
• Размер: 45х36х7мм;
• Вес: 12.3г. (Без антенны и конденсатора).
• Вес: 16г. (С антенной и конденсатором).

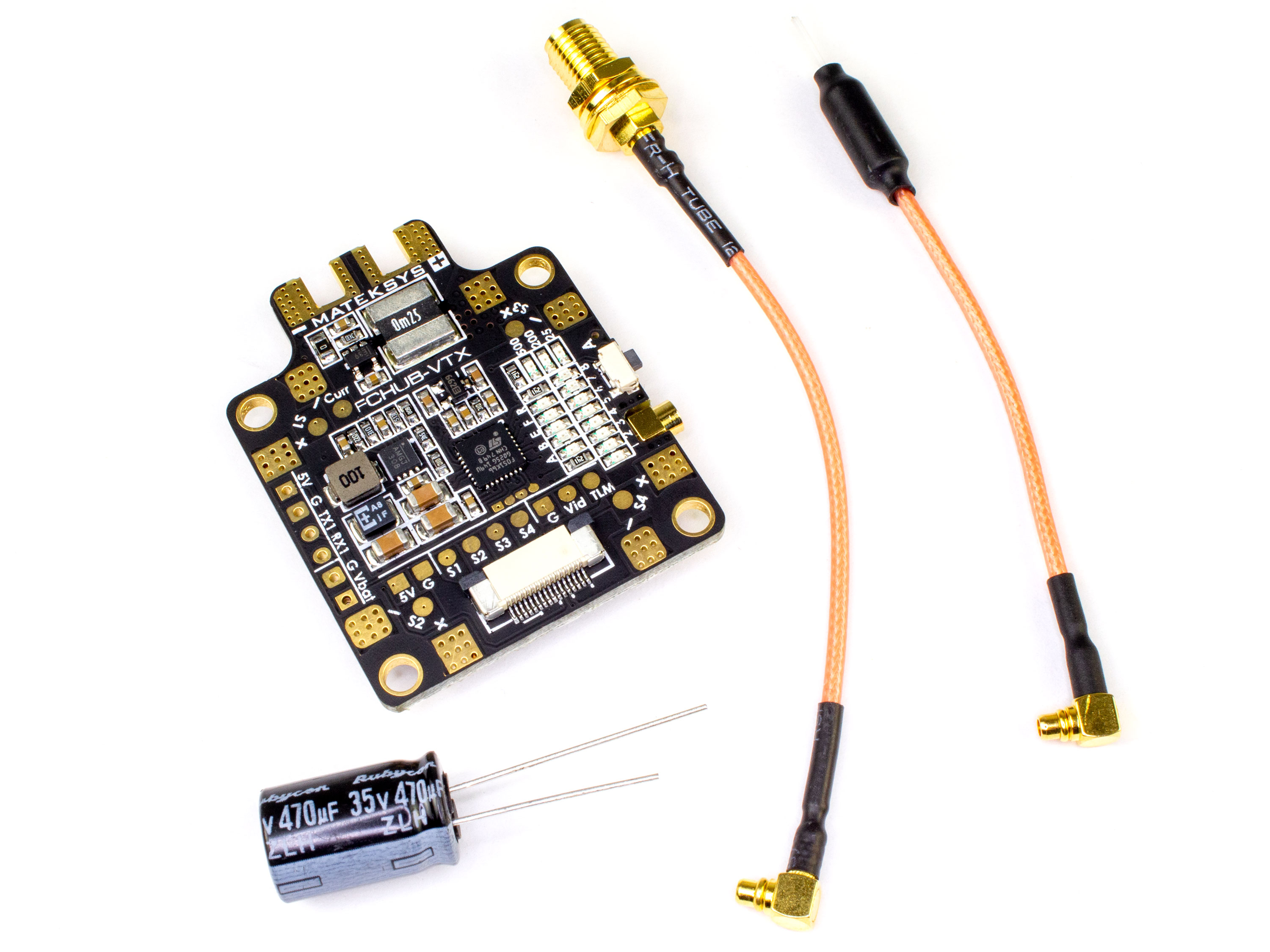

Комплектация:

• Matek FCHUB-VTX 2в1 *1шт;
• Кабель с MMCX на RP-SMA-F (9см) *1шт;
• Антенна RG178 штыревая 5.8ГГц (8см) *1шт;
• Конденсатор Rubycon ZLH 35В 470uF *1шт.
