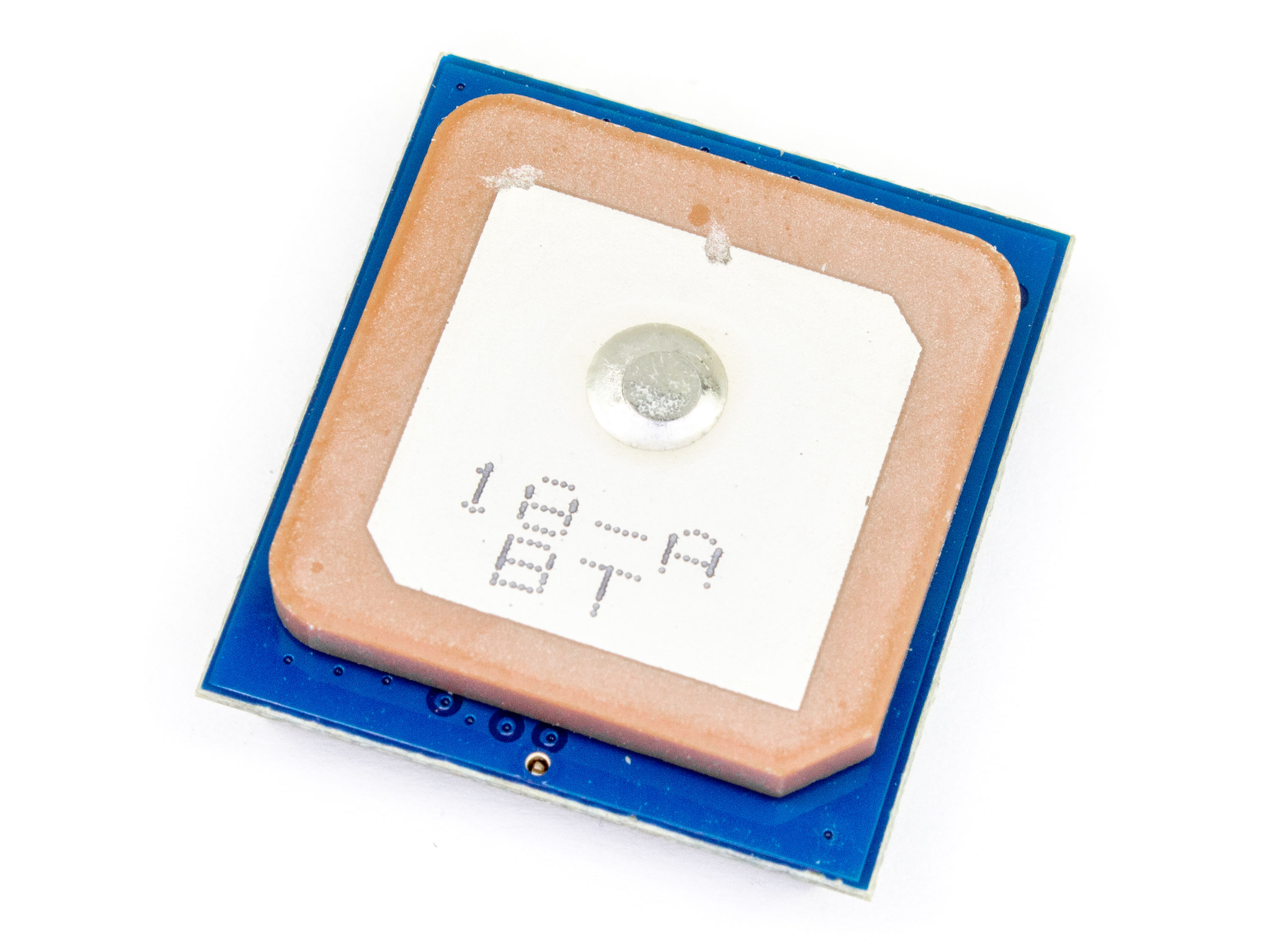

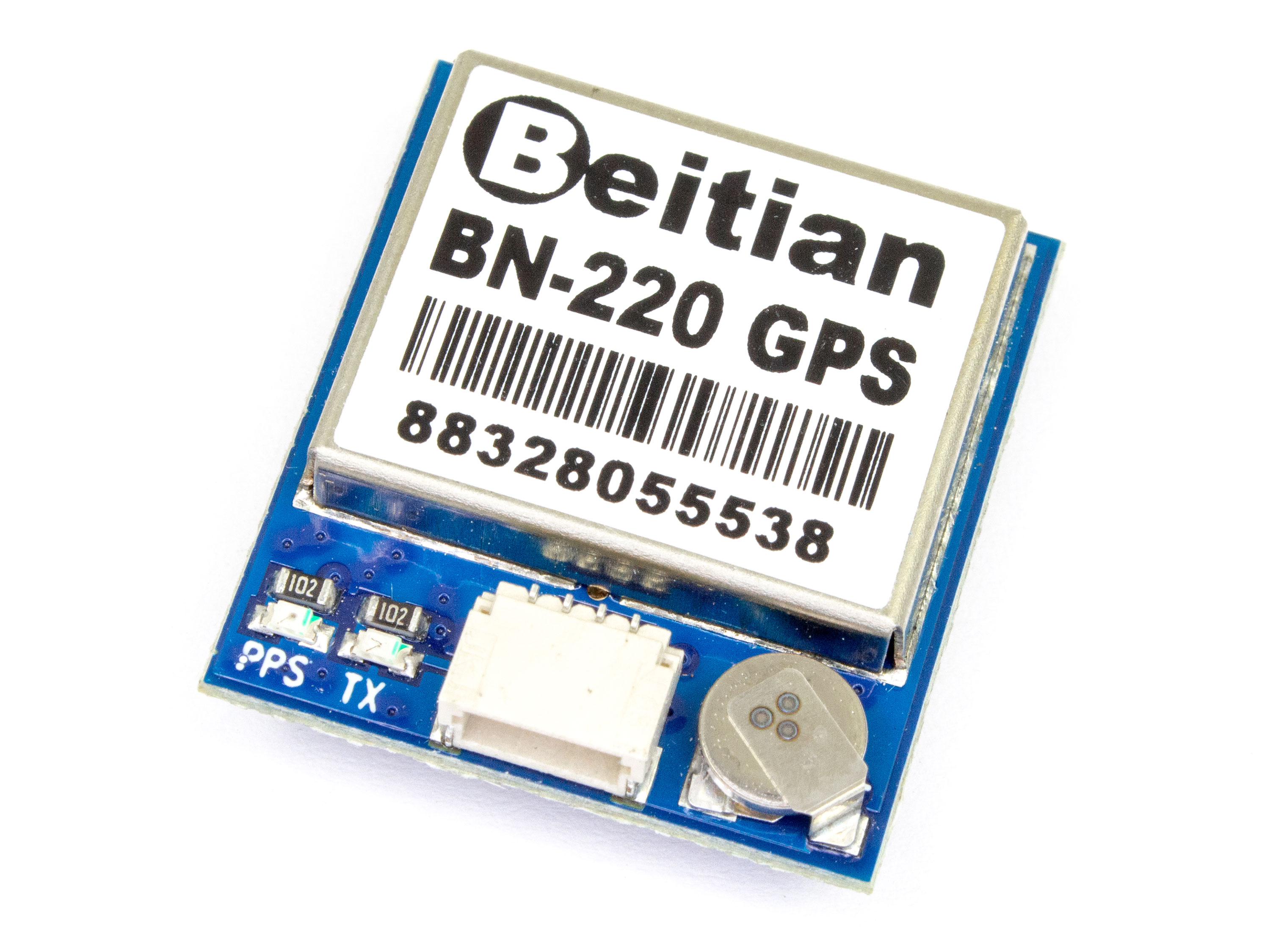

Модуль GPS Beitian BN-220 для квадрокоптеров

Компактный и легкий GPS модуль для радиоуправляемых моделей квадрокоптеров и самолетов.

Модуль подключается к полетному контроллеру с помощью интерфейса UART. После подключения нужно в программном обеспечении Betaflight (или другом), в вкладке Ports, установить GPS/57600 напротив UART-порта к которому подключен модуль.

Инструкция

Технические характеристики:

• Микросхема: U-BLOX M8030-KT;
• Количество каналов: 72;
• Поддерживаемые стандарты: GPS, GLONASS, Galileo, BeiDou, QZSS, SBUS;
• Интерфейс: UART;
• Чувствительность модуля:
• Чувствительность отслеживания -167дБм;
• Чувствительность холодного старта: -148дБм;
• Чувствительность горячего старта: -156дБм.
• Точность модуля:
• Точность позиционирования: 2.0м;
• Точность показателей скорости: 0.1м/c;
• Тайминг: 1us (синхронизация с GPS).
• Готовность модуля:
• Продолжительность холодного старта: 26сек;
• Продолжительность теплого старта: 25сек;
• Продолжительность горячего старта: 1сек.
• Ограничения модуля:
• Максимальная высота: до 50км;
• Максимальная скорость: до 515м/с;
• Максимальное ускорение: 4G.
• Рабочая температура: -20°C до 60°C;
• Потребление в активном режиме: 50мА (5В);
• Напряжение питания: 3В-5.5В;
• Размер: 22х20х6.4мм;
• Вес: 5.6г.

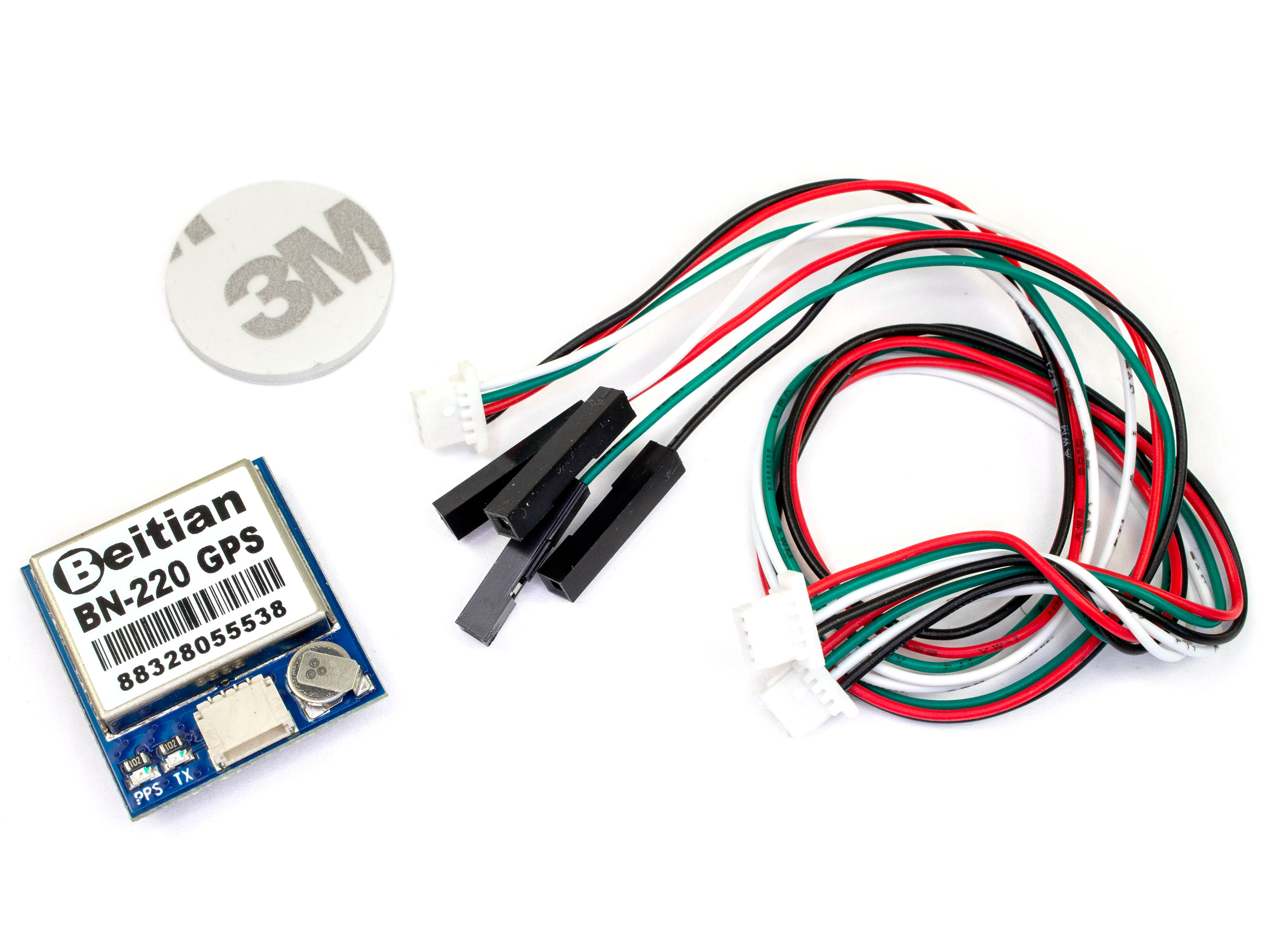

Комплектация:

• Модуль GPS Beitian BN-220 *1шт;
• Кабель для подключения 4-pin *2шт;
• Двусторонняя липучка крепления *1шт.
