Общее описание

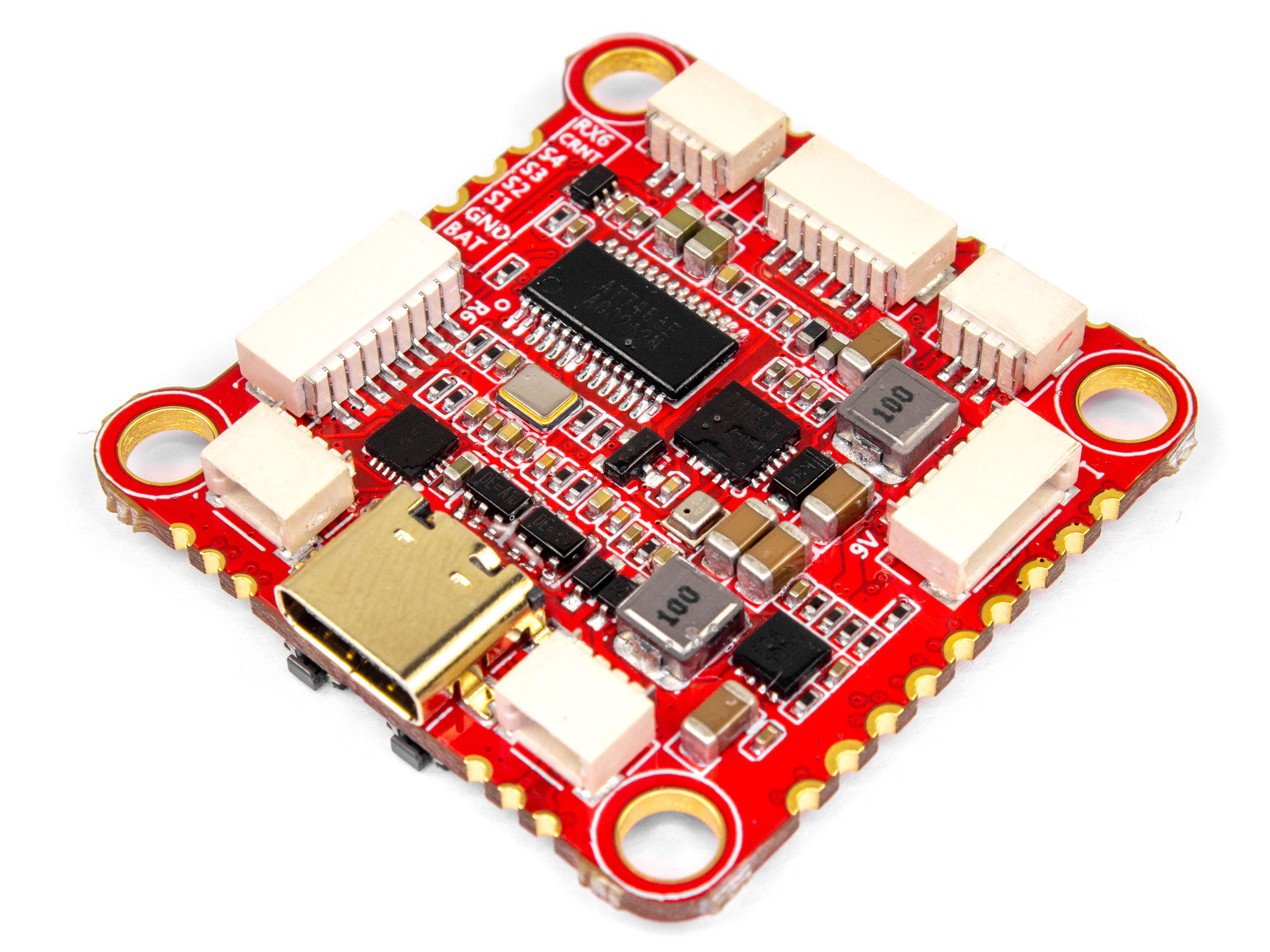

Полетный контроллер HGLRC DJI Zeus F722 со встроенным барометром и поддержкой работы модуля DJI Air Unit.

Особенности:

• Поддержка приемников: SBUS, IBUS, DSMX (порт UART1);
• Поддержка внешних GPS-модулей (порт UART2);
• Поддержка внешних видеопередатчиков (порт UART3);
• Полная совместимость и поддержка модуля DJI Air Unit (порт UART4);
• Поддержка телеметрии регуляторов (порт UART6);
• Контактные площадки для подключения LED-индикаторов;
• Контактные площадки для подключения внешнего звукового бипера (бузера);
• Встроенный BlackBox на 16Мб для записи логов;
• Встроенное дополнительное питание (BEC) 5В/3А и 9В/2А;
• Встроенный LED контроль, позволяет быстро программировать светодиоды одним нажатием кнопки;
• Форм фактор который позволяет объединить контроллер вместе с платой распределения питания (PDB) и другими платами;
• Программируется с помощью Betaflight, Emuflight, iNAV.

Инструкция

Технические характеристики:

• Процессор: STM32F722;
• IMU-сенсор (акселерометр/гироскоп): MPU6000;
• Барометр: BMP280 (I2C);
• OSD: Betaflight OSD (AT7456E);
• Интерфейсы: UART1, UART2, UART3, UART4, UART5;
• LED контроль: поддерживается;
• BlackBox: встроенный 16Мб;
• Прошивка: Betaflight HGLRCF722 (HGLR);
• Программирование: Betaflight, Emuflight, iNAV;
• Входное напряжение: 11.1-22.2В (3-6S LiPo);
• BEC: 5В/3А, 9В/2А;
• Расстояние между отверстиями крепления: 30.5х30.5мм;
• Размер: 37.3х37.3х6мм;
• Вес: 8.2г.

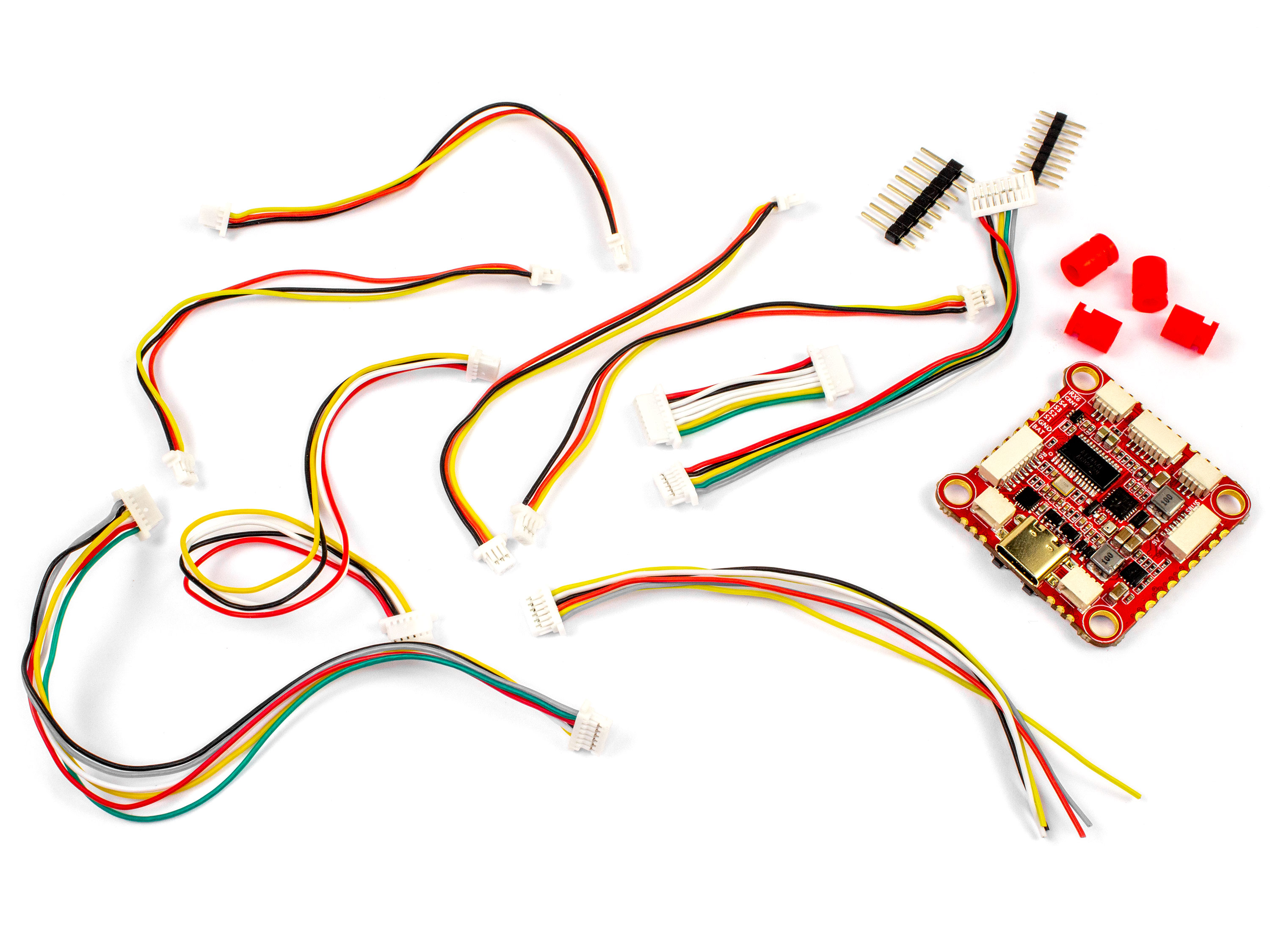

Комплектация:

• Полетный контроллер HGLRC DJI Zeus F722 *1шт;
• Кабель JST-SH1.0 8-пин (60мм) *1шт;
• Кабель M80 4-пин (140мм) *1шт;
• Кабель M81 6-пин (140мм) *1шт;
• Кабель DJI Air Unit 6-пин (90мм) *1шт;
• Кабель 3-пин *4шт;
• Кабель 6-пин *1шт;
• Демпфер для подвеса М3 *5шт.
