Цифровая видеосистема Caddx Nebula Nano V2 Vista Kit

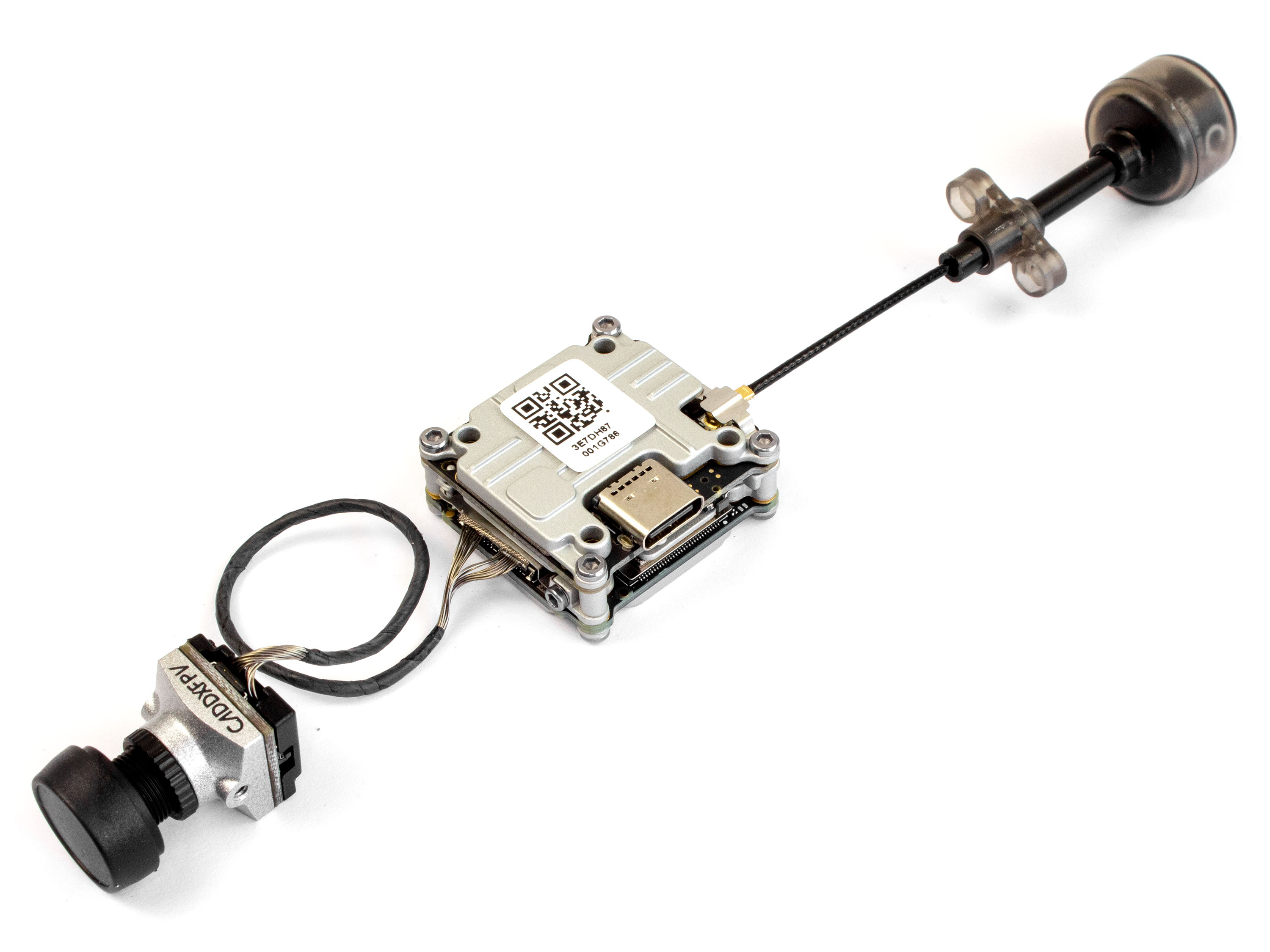

Цифровая видеосистема Caddx Nebula Nano Kit - это набор из видеопередатчика Caddx Vista и камеры Caddx Nebula Nano, которые соединяются между собой эластичным коаксиальным кабелем.

Видеосистема Caddx Vista разработана совместно с компанией DJI, как уменьшенная и облегченная версия видеосистемы DJI Air Unit. Модуль создан специально для мультикоптеров малого размера и "whoop" моделей, поддерживает технологию цифровой передачи DJI HDL FPV и полностью совместим с другими FPV системами DJI (Remote Controller, FPV Googles).

Общий размер и вес значительно меньше в отличие от модуля DJI Air Unit, но при этом характеристики остались такими же, кроме возможности записи на карту памяти в самом модуле. Запись видео осуществляют сами очки DJI.

Как и DJI Air Unit, Caddx Vista способен обеспечить передачу плавного и четкого цифрового HD (720p) изображения с низкой задержкой сигнала (28мс) и трансляцию на большие дистанции (до 4 километров в зависимости от внешних условий).

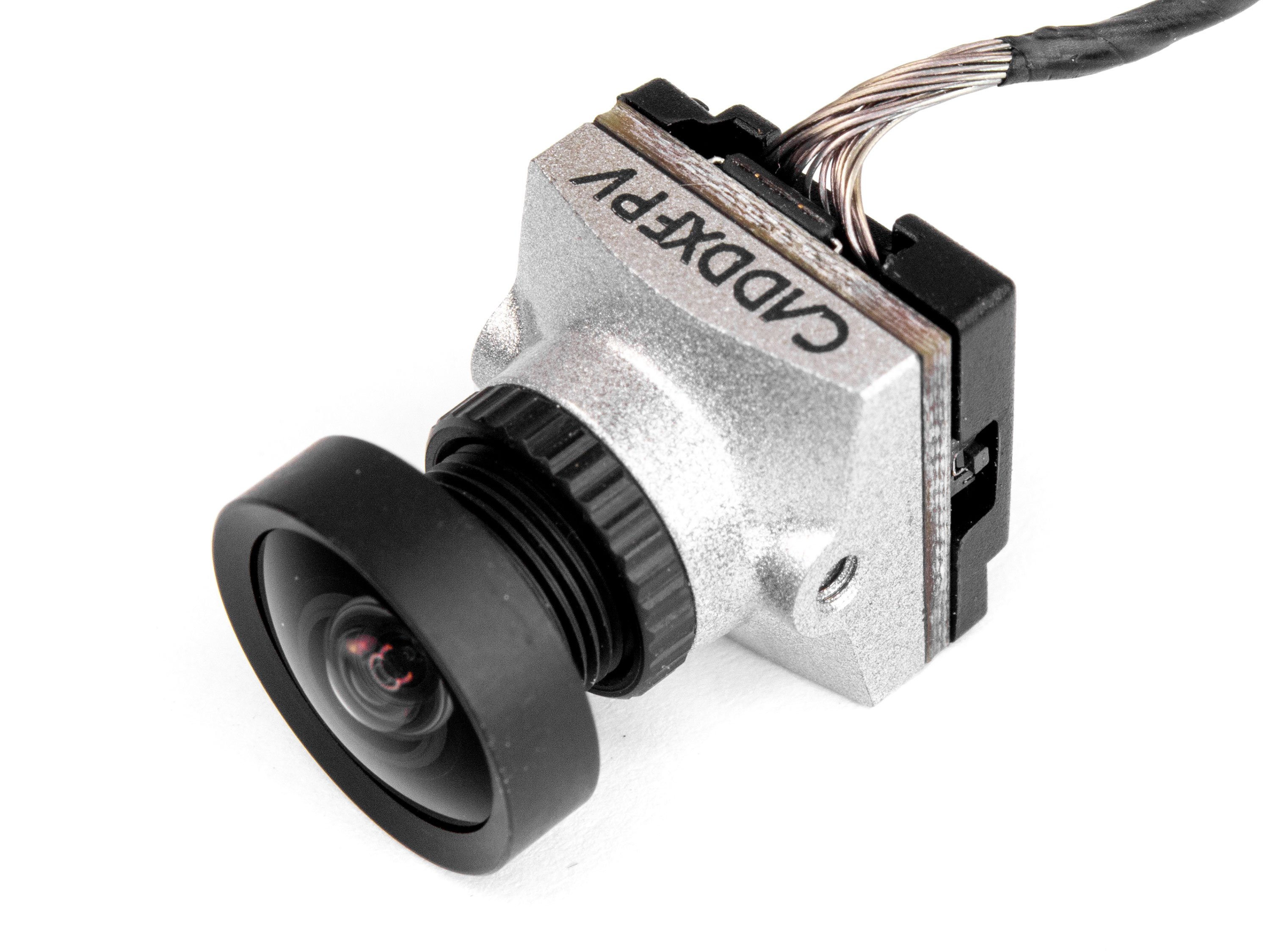

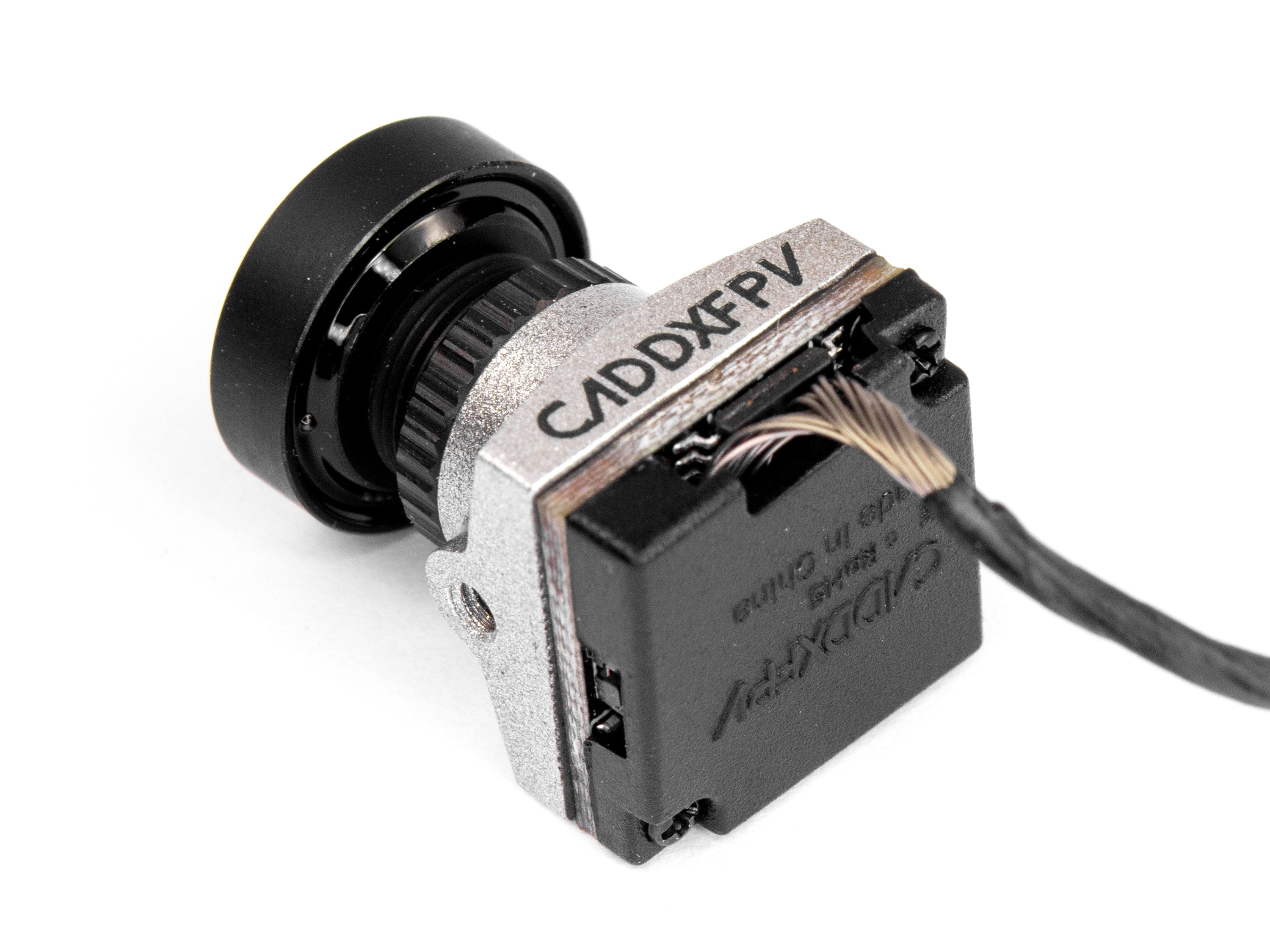

В отличие от камеры DJ HD, Caddx Nebula выполнена в форм-факторе нано и имеет размеры 14х14мм, а также значительно легче, вес всего 4.5 грамма.

В комплекте предусмотрено резиновый корпус (переходник) для возможности установки на крепление под типоразмер микро 19х19мм.

Особенности:

• Алюминиевый корпус камеры;
• Технология цифровой передачи DJI HDL FPV;
• Поддержка полетных контроллеров: F3, F4, F7;
• Монтажные отверстия для крепления позволяют объединить модуль с полетным контроллером и другими платами;
• Полная совместимость с FPV системами DJI (пульт управления, очки).

Инструкция

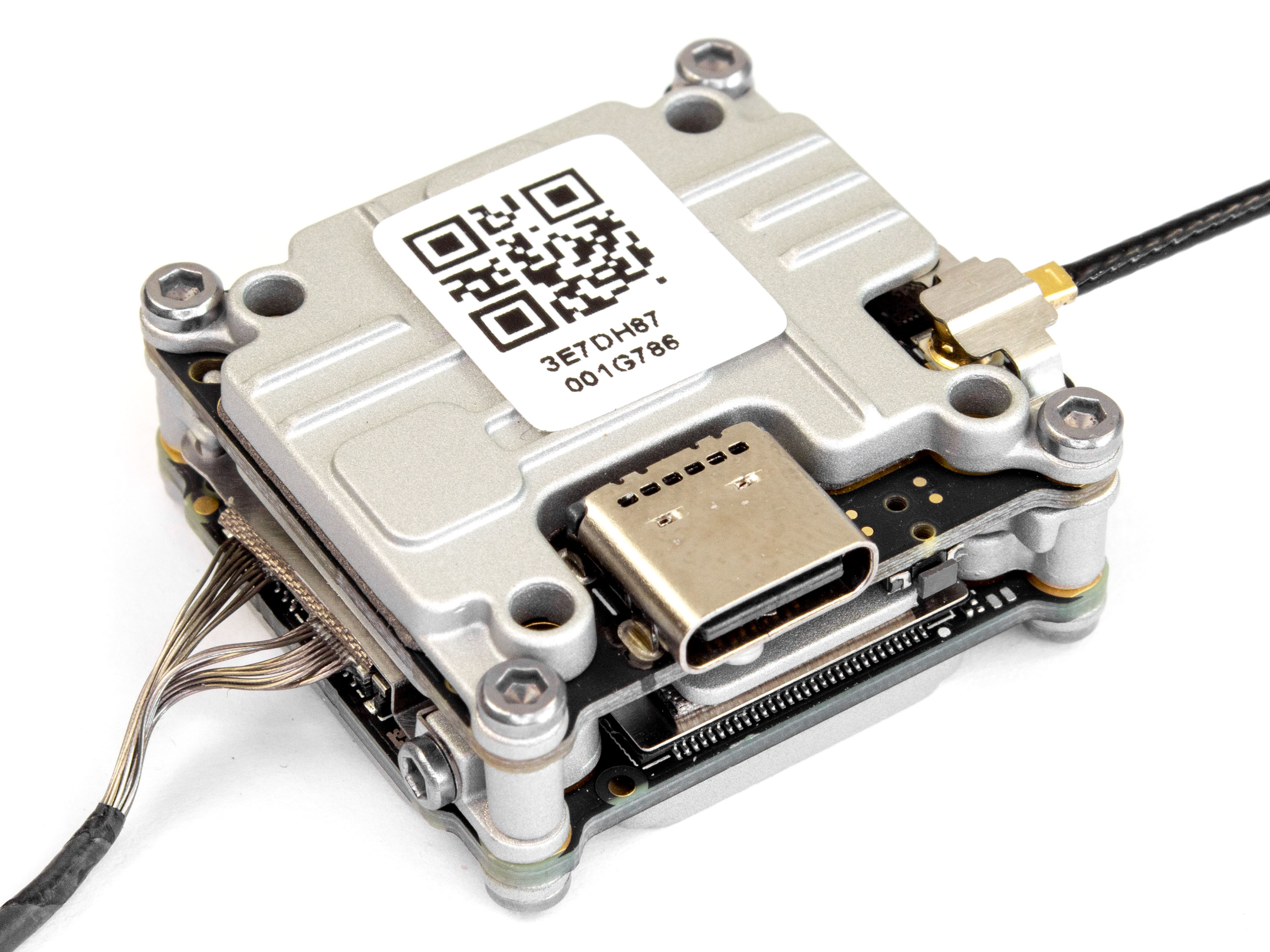

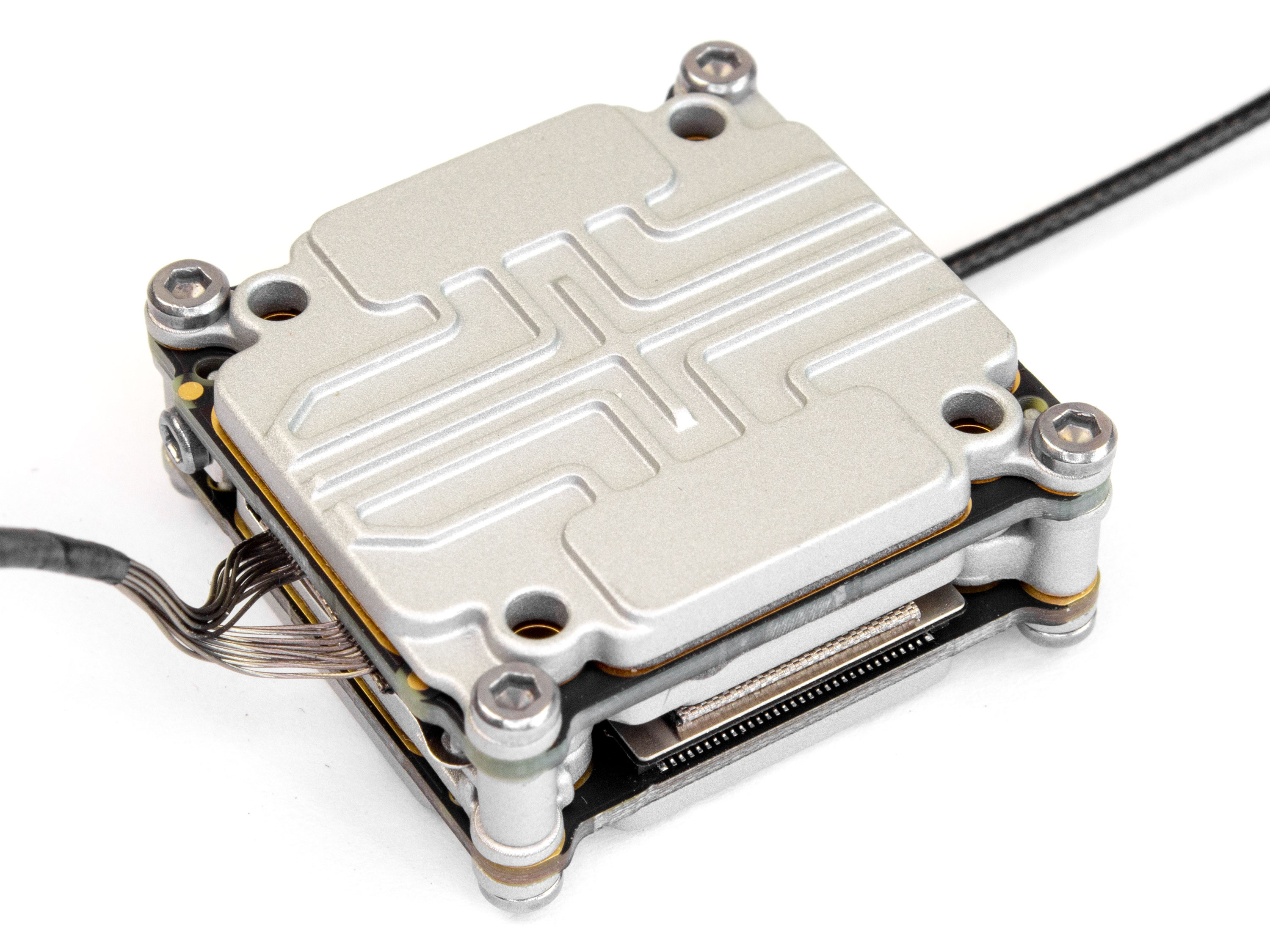

Технические характеристики видеопередатчик Vista:

• Рабочая частота: 5.8ГГц;
• Рабочее напряжение: 7.4-26.4В (2-6S LiPo);
• Количество каналов: 8;
• Мощность: 25мВт/ 200мВт/ 500мВт/ 700мВт (переключается);
• Режимы просмотра в реальном времени: 720p, 60к/с, 32мс;
• Интерфейсы: порт 3 в 1, IPEX, USB-C;
• Разъем антенны: IPEX;
• Расстояние между отверстиями крепления: 20x20мм;
• Рабочая температура: 0...+40°C;
• Размер: 30х29х13мм;
• Вес: 16.8г.

• Матрица: 1/3" CMOS;
• Разрешение: 720p, (60к/c);
• Объектив: 2.1мм;
• Угол обзора: 150°(D), 122°(H), 93°(V);
• Соотношение сторон: 16:9/4:3 (переключается);
• Система ТВ: NTSC/PAL (переключается);
• Задержка: 32мс;
• Питание: 5-36В;
• Рабочая температура: -20°C ~ + 60°C;
• Цвет: серебряный;
• Размеры: 14х14х21мм;
• Вес: 4.5г.

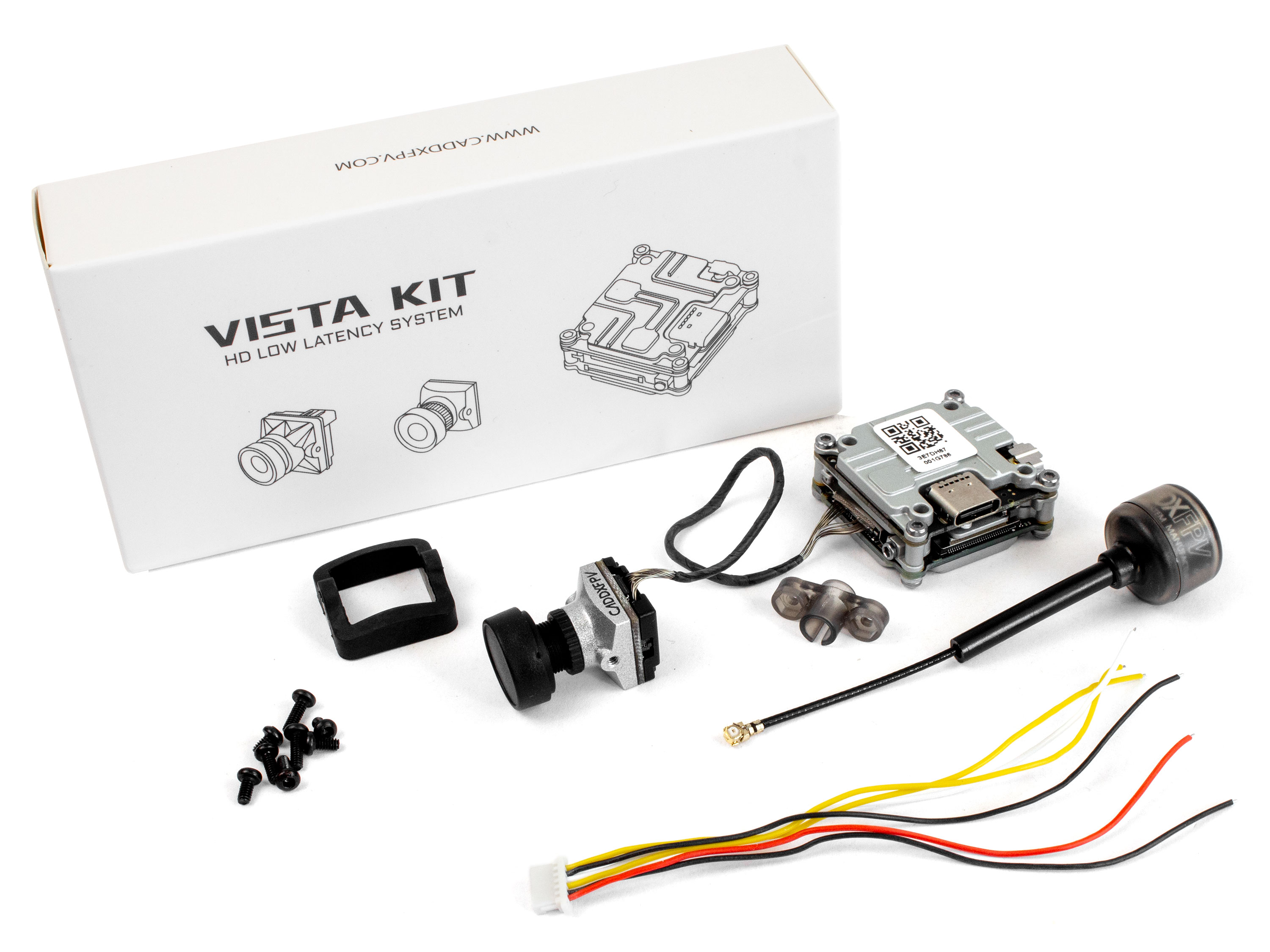

Комплектация:

• Видеопередатчик Caddx Vista *1шт;
• Камера Caddx Nebula Nano V2 *1шт;
• Резиновый корпус (кронштейн) 19х19 *1шт;
• Коаксиальный кабель Caddx (120мм) *1шт;
• Силиконовый кабель 6-пин (100мм) *1шт;

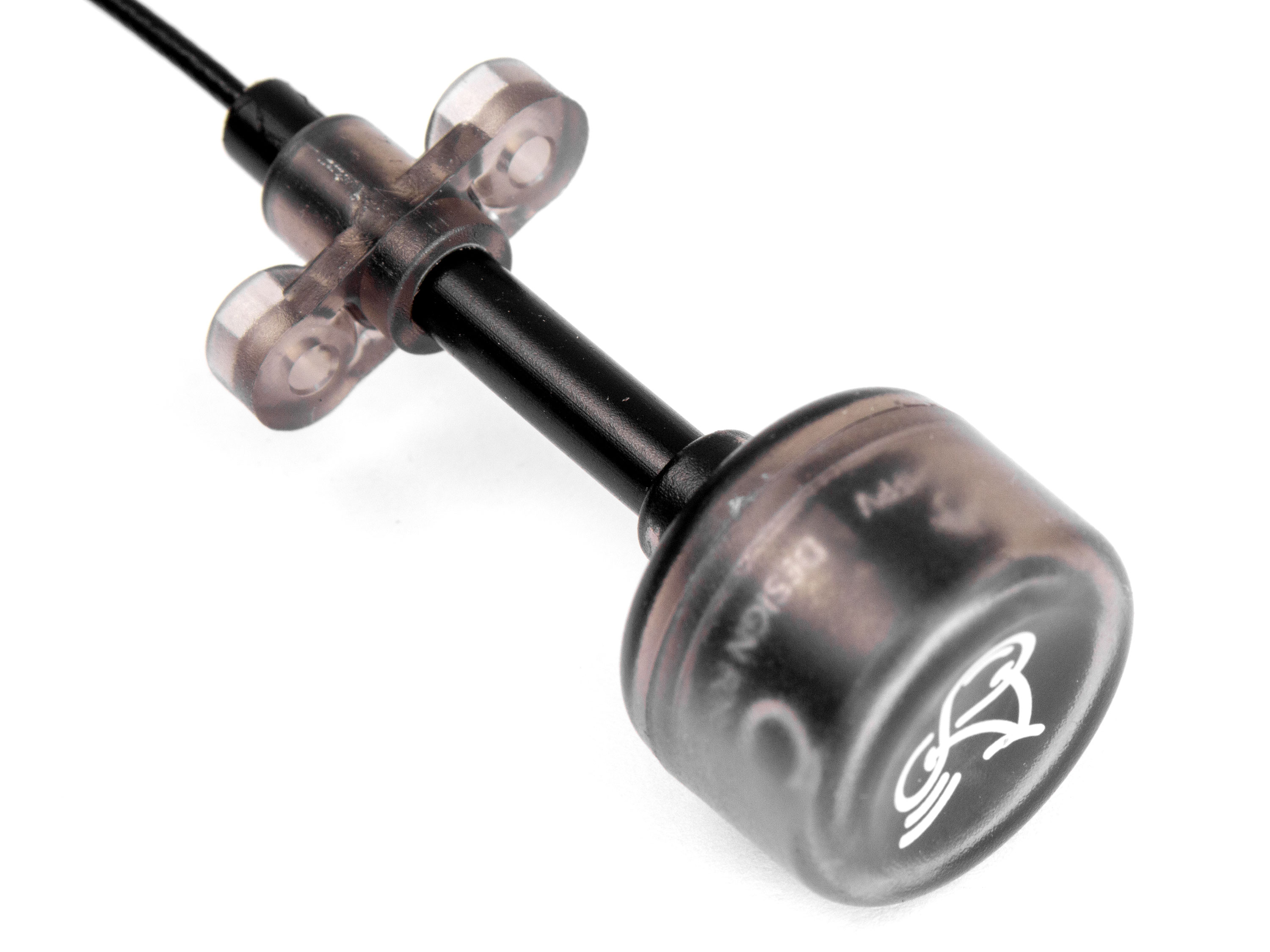

• Антенна Caddx IPEX (80мм) *1шт.
