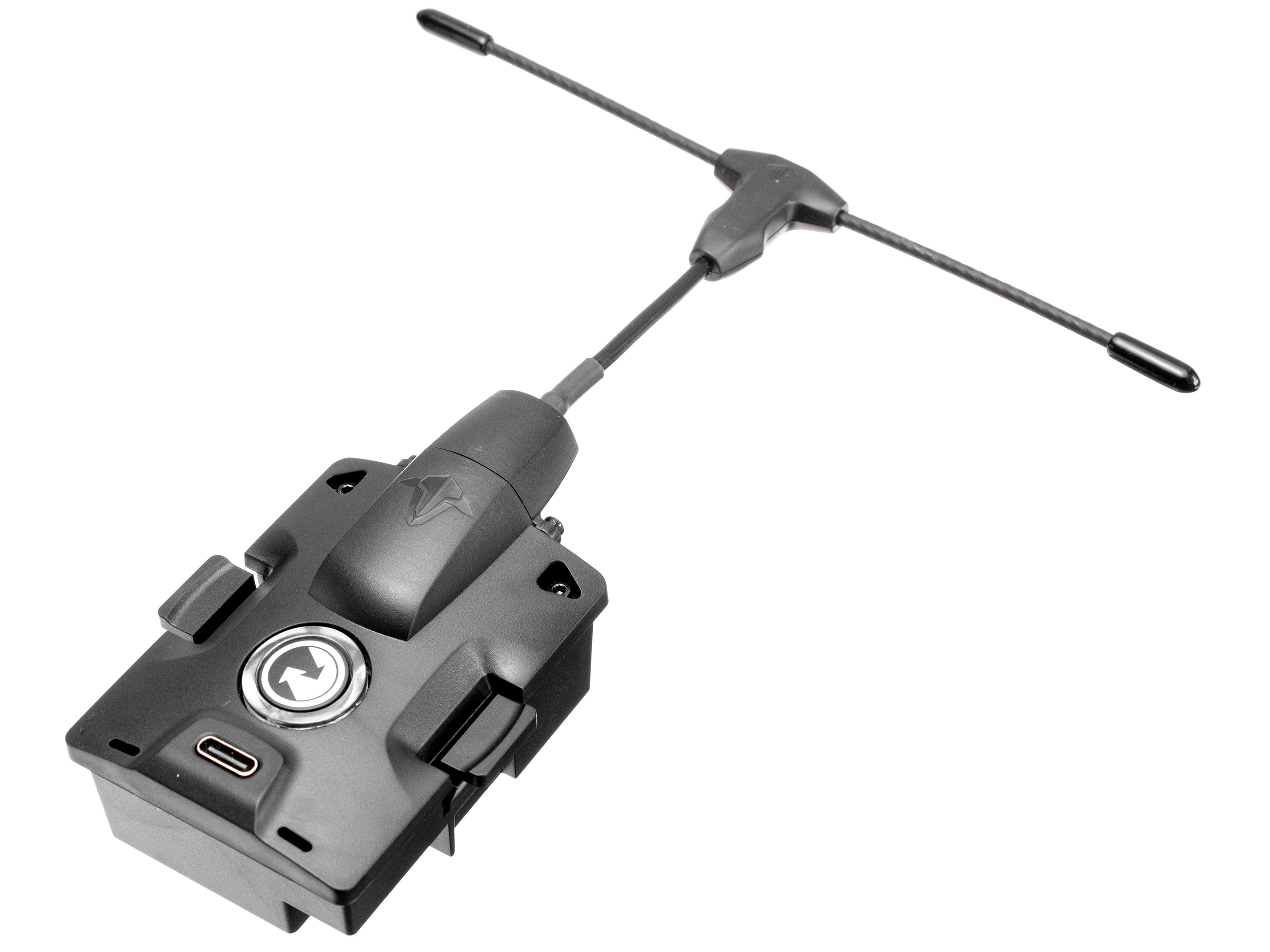

Передающий модуль TBS Crossfire Micro TX V2

Дальнобойный передающий модуль TBS Crossfire Micro V2 для радиопередатчиков, разработанный для пилотов, которые хотят совершать полеты на расстояние более 15-20 километров, без проблем с сигналом.

Crossfire Micro V2 - это уменьшенная к стандартному форм-фактору JR-модулей версия передающего модуля TBS Crossfire, основным отличием которой является возможность прямого подключения к радиопередатчикам с помощью универсального 5-ти контактного JR разъема, что позволяет использовать модуль с радиоаппаратурой Flysky, Frsky, Radiomaster и другими с прошивкой OpenTX.

Передающий модуль полностью совместим с прошивкой OpenTX и работает исключительно с ней. Crossfire Micro использует ту же технологию двусторонней связи, как и обычная версия модуля Crossfire и способен поддерживать качественную связь и передачу данных телеметрии на расстоянии более 40 километров (в зависимости от внешних условий).

Фирменный протокол нового поколения Crossfire обеспечивает минимальную задержку между передатчиком и приемником с невероятной пропускной способностью, а также поддерживает восстановление соединения при ошибках и потерях сигнала, тем самым делая связь более стабильной.

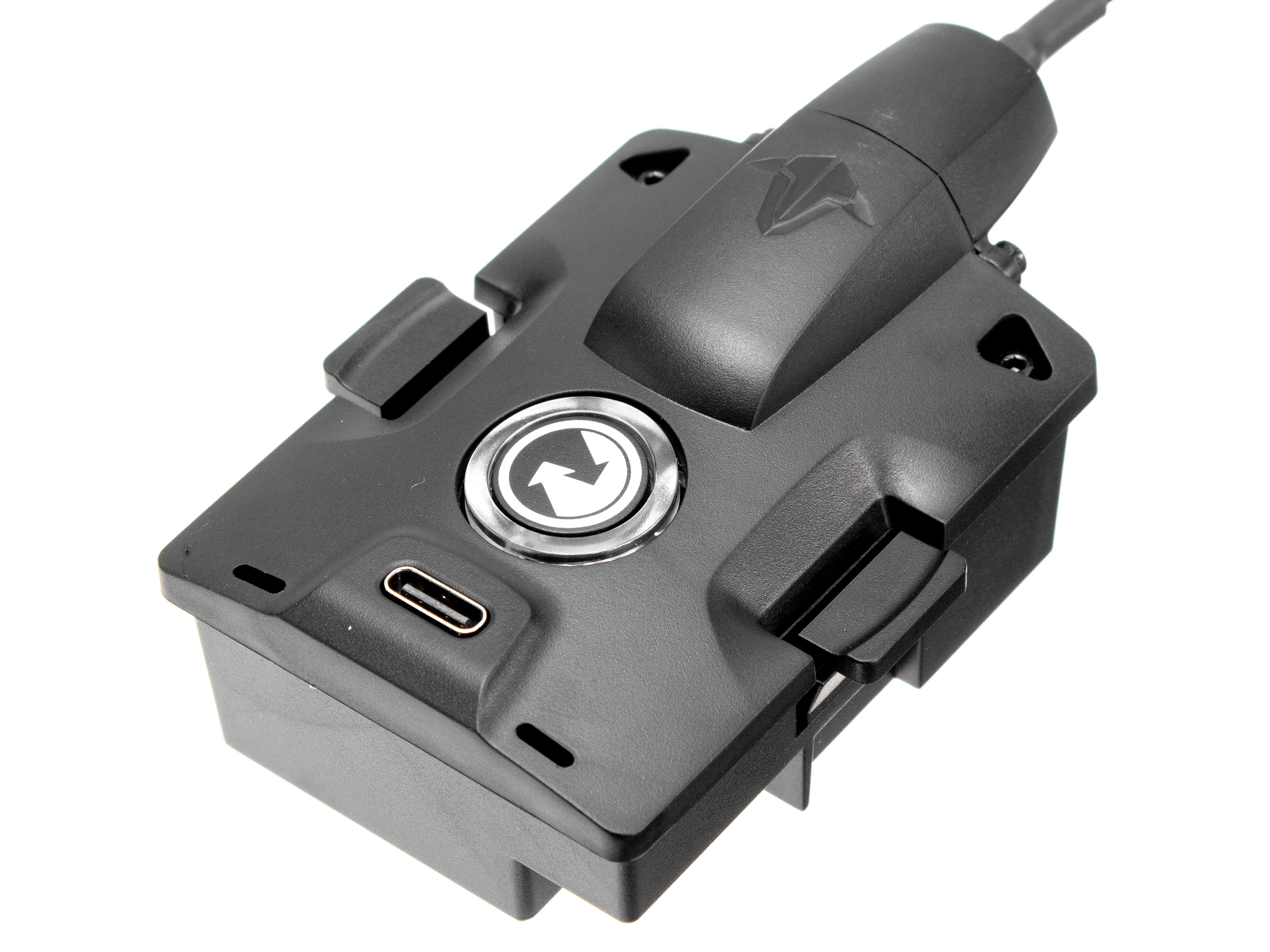

На самом модуле расположена кнопка которая отвечает за включение режима привязки с приемником (Bind) и изменение частоты сигнала, вокруг кнопки расположен LED-индикатор статуса работы, а ниже порт USB-C для подключения к компьютеру.

Изменение параметров модуля возможно радиопередатчиком с помощью прошивки OpenTX и избранным протоколом Crossfire, или при подключении к компьютеру и с помощью программного обеспечения TBS AgentX для Mac OS или Windows.

В зависимости от заводской прошивки передатчика и приемника, возможно, потребуется обновить приемник. Когда передатчик и приемник находятся в режиме привязки, Вы получите уведомление на радиопередатчик/AgentX, что приемник нужно обновить, следуйте инструкциям для обновления приемника показанных в AgentX. Обновление прошивки на приемник передается с помощью модуля.

Дополнительно в комплект входит плата Frsky Inverter Mod. Плата устанавливается в старые версии радиопередатчиков Frsky Taranis QX7 (с портом S-Port внизу аппаратуры), чтобы использовать полную скорость связи между передатчиком QX7 и модулем Crossfire Micro, поскольку старые версии имеют установленный только медленный транзистор вместо инверторного.

Инструкция

Инструкция начала работы

Особенности:

• Дальнобойная и надежная система для FPV-полетов;
• Легкая привязка и установления связи;
• Фирменный протокол Crossfire;
• Радиус действия сигнала на расстоянии более 30км;
• Двусторонняя связь в режиме реального времени с поддержкой телеметрии;
• Низкая задержка, скорость обновления 150Гц;
• Динамическое изменение мощности от 25мВт до 1Вт;
• Защита от бортовых помех;
• Failsafe на все каналы;
• LED-индикация статуса работы;
• Полностью настраивается с помощью OpenTX;
• Полная совместимость с Micro и Nano приемниками TBS;
• Обновление программного обеспечения через двустороннюю связь.

Технические характеристики:

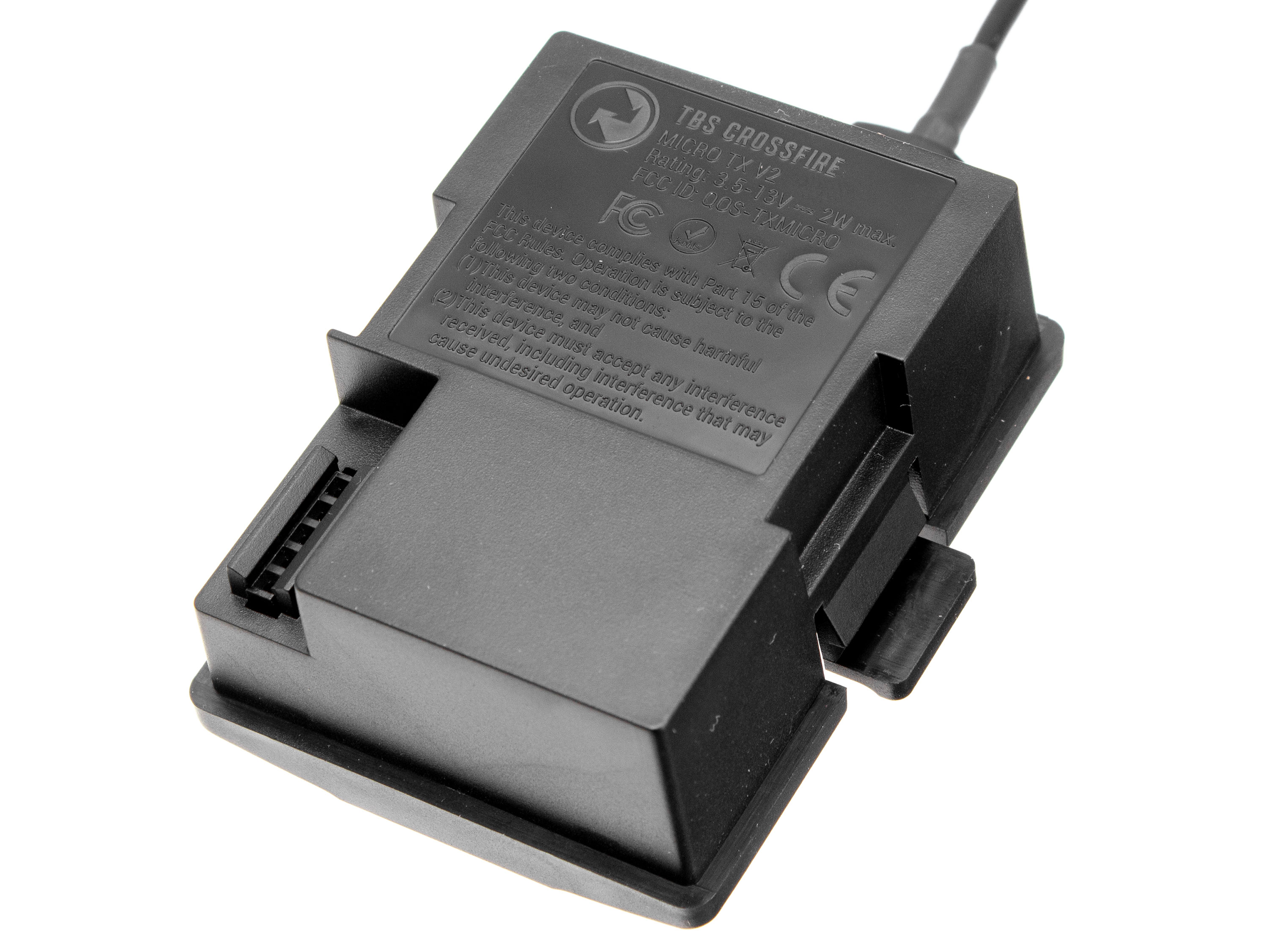

• Совместимость: 5-контактный разъем JR на модуле (прошивка OpenTX);
• частота:
• 868МГц (Европа, Россия);
• 915МГц (США, Азия, Австралия).
• Напряжение питания: 3.5-13В;
• Выходная мощность передатчика: 25мВт-1Вт;
• USB-порт: Type-C;
• Размеры: 65х48.5х22мм;
• Вес: 48г.

Комплектация:

• Передающий модуль TBS Crossfire Micro V2 *1шт;

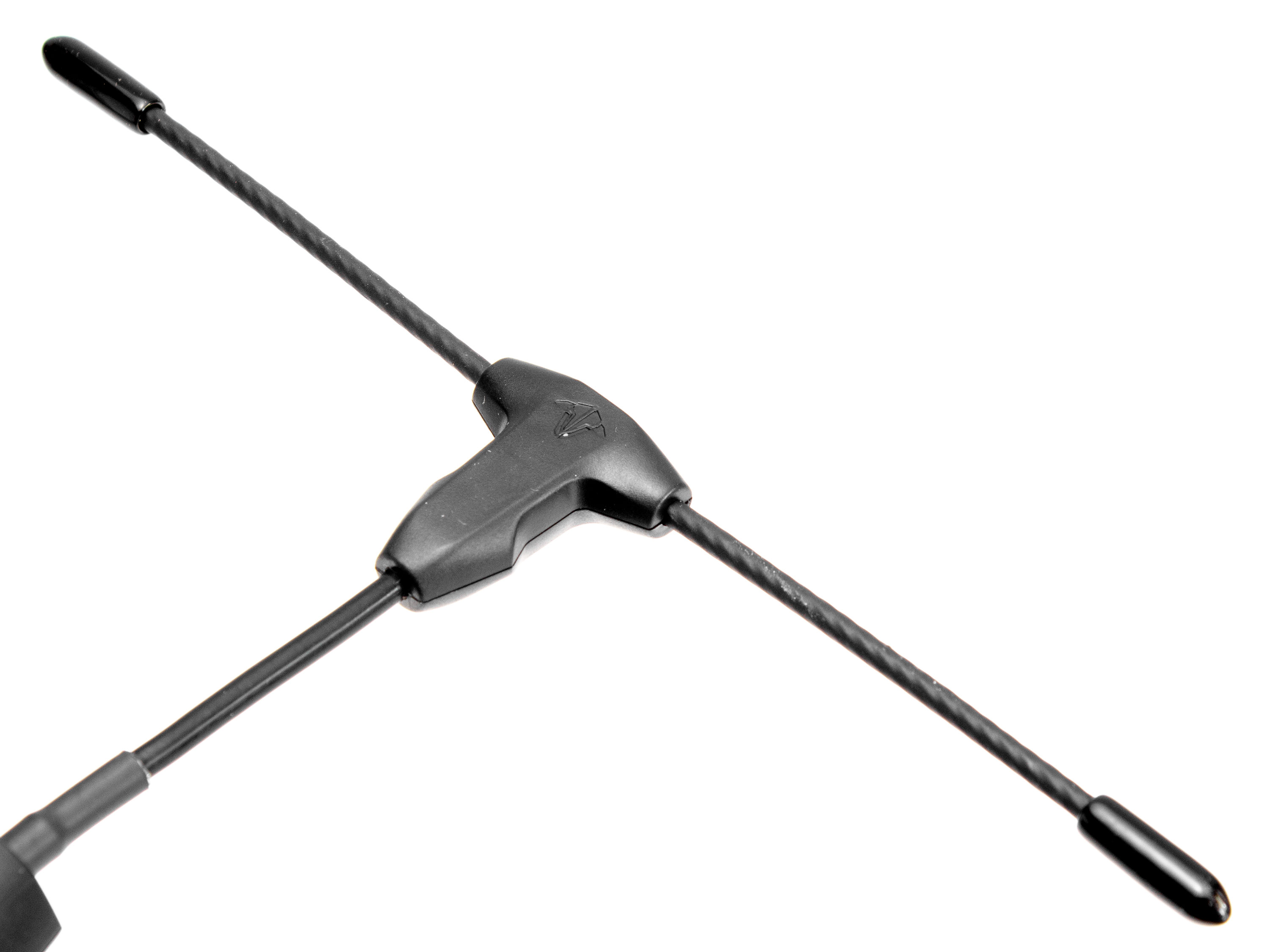

• Антенна TBS Crossfire Stock V2 *1шт;
• Плата Frsky Taranis QX7 Inverter Mod *1шт.
