Общее описание

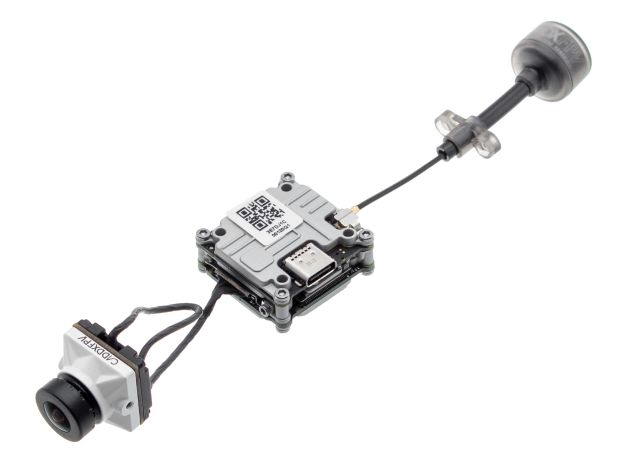

Цифровая видеосистема Caddx Nebula Pro Kit - это набор из видеопередатчика Caddx Vista и камеры Caddx Nebula Pro, которые соединяются между собой эластичным коаксиальным кабелем.

Видеосистема Caddx Vista разработана совместно с компанией DJI, как уменьшенная и облегченная версия видеосистемы DJI Air Unit. Модуль создан специально для whoop мультикоптеров, поддерживает технологию цифровой передачи DJI HDL FPV и полностью совместим с другими FPV системами DJI (Remote Controller, FPV Googles).

Общий размер и вес значительно меньше в отличие от модуля DJI Air Unit, но при этом характеристики остались такими же, кроме возможности записи на карту памяти в самом модуле. Запись видео осуществляют сами очки DJI.

Как и DJI Air Unit, Caddx Vista способен обеспечить передачу плавного и четкого цифрового HD (720p) изображения с низкой задержкой сигнала (28мс) и трансляцию на большие дистанции до 4 километров (в зависимости от внешних условий).

При использовании полного комплекта DJI FPV (видеосистема, очки, пульт управления), появится возможность управлять квадрокоптером без необходимости в радиоприемнике, а также возможность дистанционного изменения настроек FPV-камеры, модуля видеопередатчика, очков и самой аппаратуры, меню выводится на экран очков.

Особенности:

• Новая линза DJI Air Unit;
• Утолщенная оправа линзы, предотвращает повреждение оптики;
• Технология цифровой передачи DJI HDL FPV;
• Поддержка всех полетных контроллеров с прошивкой Betaflight;
• Режим низкой задержки и режим высокого качества изображения;
• Монтажные отверстия для крепления позволяют объединить модуль с полетным контроллером и другими платами;
• Полная совместимость с FPV системами DJI (пульт управления, очки).

Инструкция

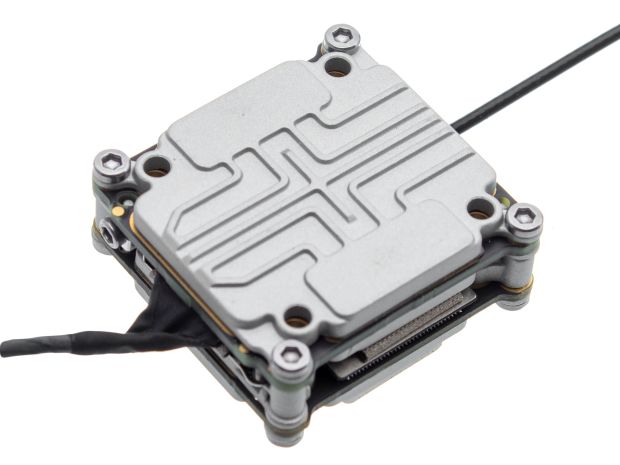

Технические характеристики видеопередатчик Vista:

• Рабочая частота: 5.8ГГц;
• Рабочее напряжение: 7.4-26.4В (2-6S LiPo);
• Количество каналов: 8;
• Мощность: 25мВт/ 200мВт/ 500мВт/ 700мВт (переключается);
• Режимы просмотра в реальном времени:
• Режим низкой задержки сигнала: 720p (120к/с, 28мс),
• Режим высококачественной трансляции: 720p (60к/с, 40мс).

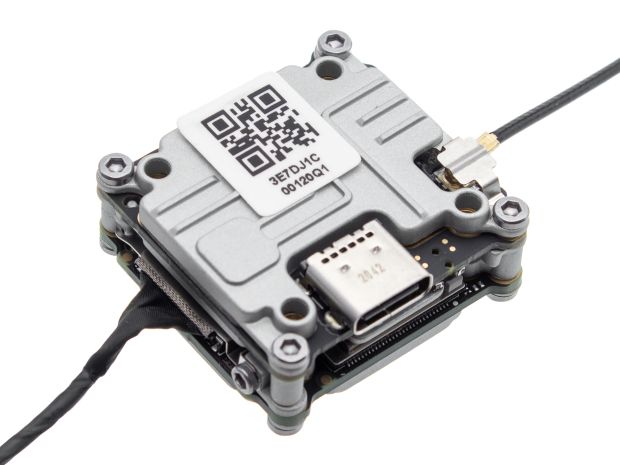

• Интерфейсы: порт 3 в 1, USB-C;
• Разъем антенны: IPEX;
• Расстояние между отверстиями крепления: 20x20мм;
• Рабочая температура: 0...+40°C;
• Размер: 30х29х13мм;
• Вес: 16.8г.

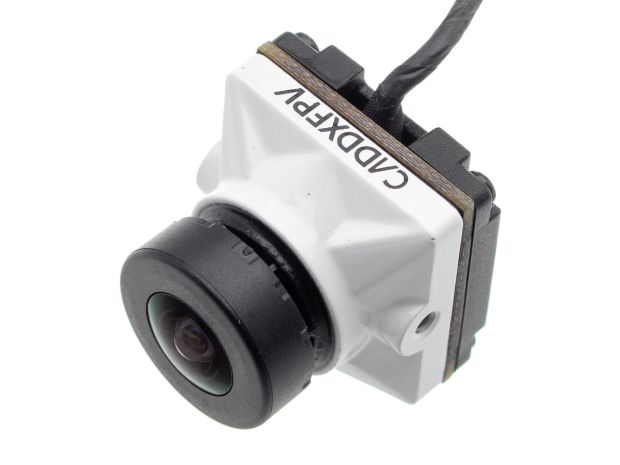

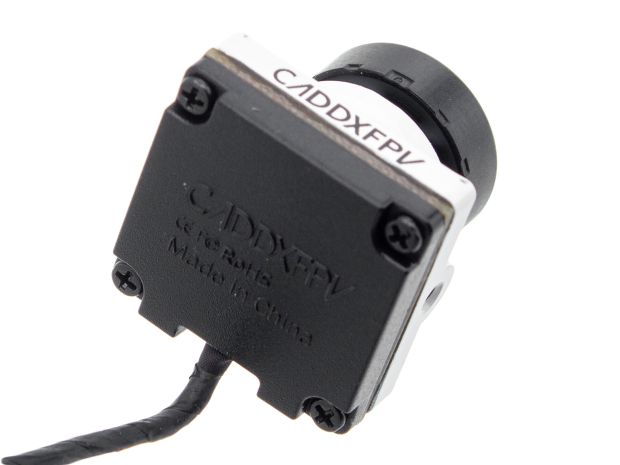

• Матрица: 1/3" CMOS;
• Разрешение: 720p, (120к/c);
• Объектив: 2.1мм;
• Угол обзора: 150°(D), 122°(H), 93°(V);
• Соотношение сторон: 16:9/4:3 (переключается);
• Система ТВ: NTSC/PAL (переключается);
• Задержка: 28мс;
• Питание: 5-36В;
• Рабочая температура: -20°C ~ + 60°C;
• Цвет: белый;
• Размеры: 19х19х20мм;
• Вес: 6г.

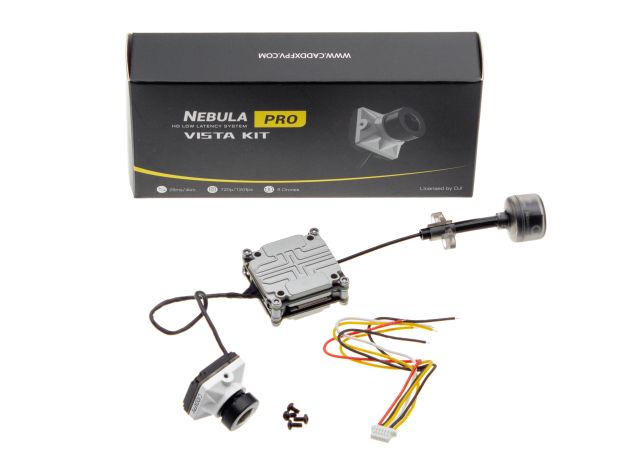

Комплектация:

• Видеопередатчик Caddx Vista *1шт;
• Камера Caddx Nebula Pro *1шт;
• Коаксиальный кабель Caddx (120мм) *1шт;
• Силиконовый кабель 6-пин (100мм) *1шт;

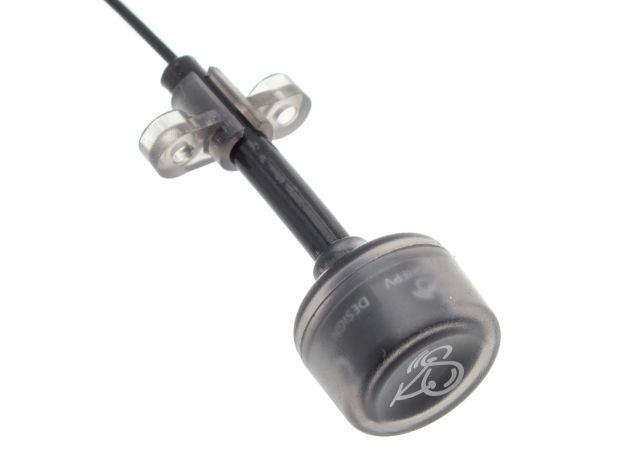

• Антенна Caddx IPEX (80мм) *1шт.
