HGLRC Forward FD413 (полетный контроллер + видеопередатчик + регулятор 4в1)

HGLRC Forward FD413 - это набор из трех плат, который включает в себя полетный контроллер Forward FD411, видеопередатчик Forward Micro и бесколлекторный регулятор скорости 4в1 Forward FD13A.

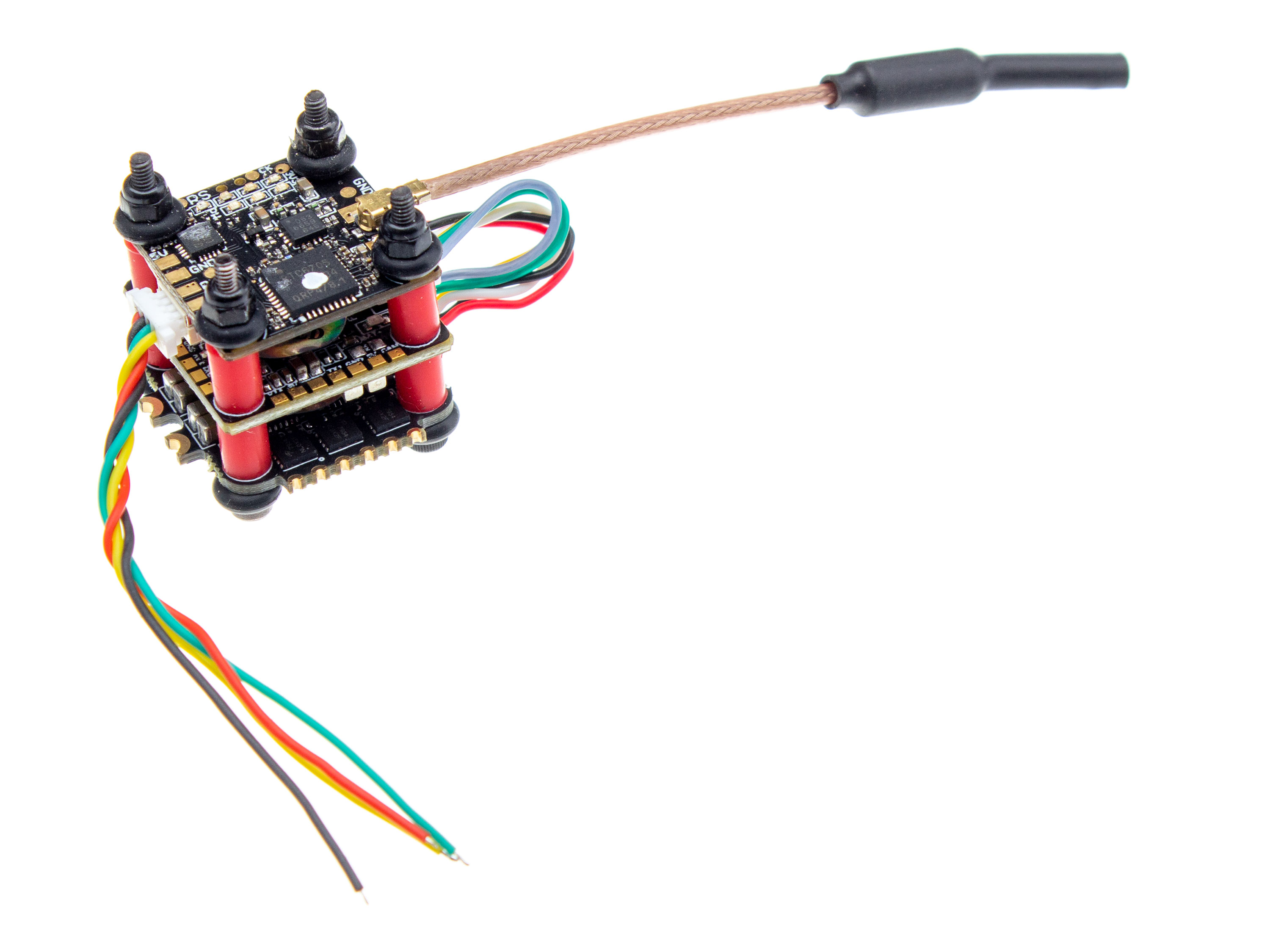

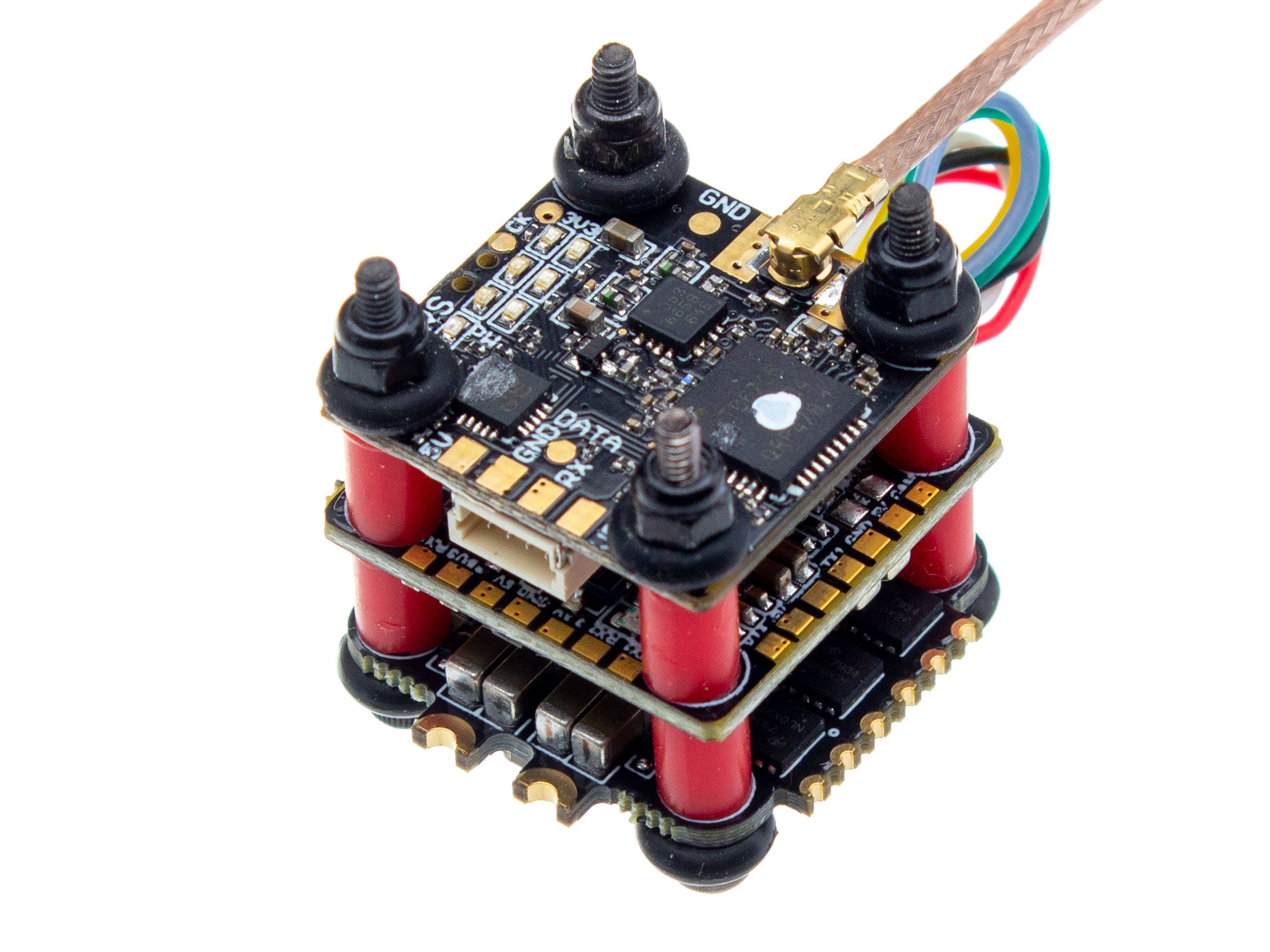

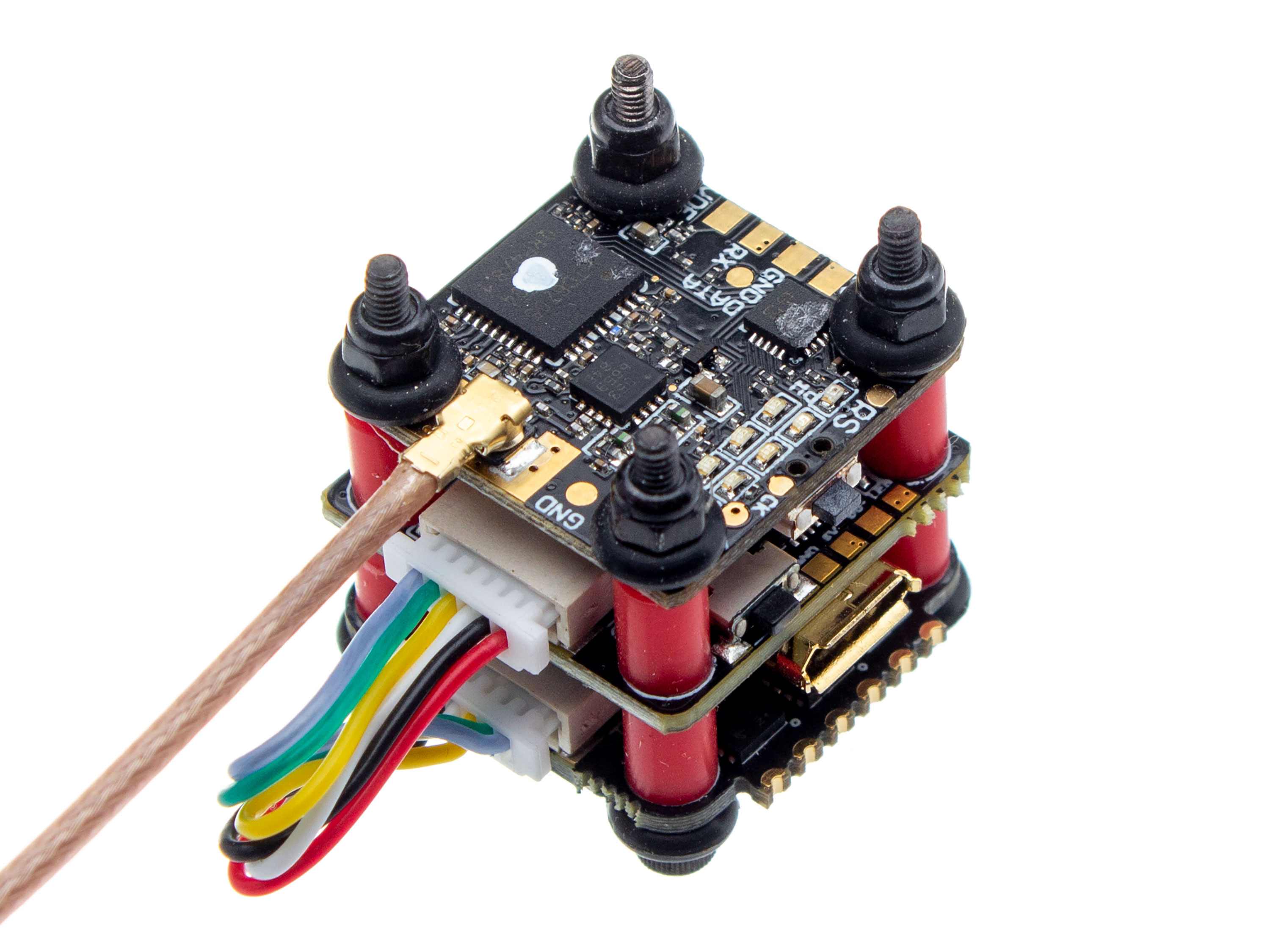

Одинаковый форм фактор плат контроллера, видеопередатчика и регулятора дает возможность объединить их вместе в стек (монтажные отверстия 16х16мм).

Набор дополнительно комплектуется конденсатором Sanyo (35В 220мкФ) для сглаживания пульсаций напряжения по питанию.

Особенности:

• Поддержка приемников: SBUS, IBUS, DSMX, PPM;
• Контактные площадки для подключения LED-индикаторов;
• Контактные площадки для подключения внешнего звукового бипера (бузера);
• Контактные площадки для прямой запайки регуляторов к двигателям;
• Встроенный BlackBox на 8Мб для записи логов;
• Встроенное дополнительное питание (BEC) 5В/2А и 9В/1А;
• Поддержка всех функций прошивки BLHeli_S;
• Поддержка протоколов: OneShot125/42, DShot150/300/600, Multishot, PWM;
• Программируется контроллер с помощью Betaflight, Emuflight, iNAV;
• Расстояние между отверстиями крепления 16х16мм;
• Общий вес стека составляет всего 16 грамм.

Инструкция

Технические характеристики:

• Полетный контроллер HGLRC Forward FD411:

• Процессор: STM32F411CEU6;
• IMU-сенсор (акселерометр/гироскоп): MPU6000;
• OSD: Betaflight OSD;
• Прошивка: Betaflight HGLRCF411;
• Программирование: Betaflight, Emuflight, (MicroUSB);
• Входное напряжение: 11.1-22.2В (3-6S LiPo);
• BEC: 5В/2А;
• Размер: 21х21х4мм;
• Вес: 2.7г.

• Регулятор 4в1 HGLRC Forward FD13A:

• Напряжение питания: 11.1-22.2В (3-6S Li-Po);
• Максимальный постоянный ток: 4х13А;
• Максимальный кратковременный ток: 4х15А (10сек);
• MCU: SILABS EFM8BB2 8бит (48МГц);
• BEC: нет;
• Прошивка: BLHeli_S;
• Разъем питания: нет;
• Разъем к двигателю: нет;
• Размер: 23х24х6мм;
• Вес: 3.2г.

• Видеопередатчик HGLRC Forward Micro V1.1:

• Рабочая частота: 5.8ГГц;
• Рабочее напряжение: 5В;
• Количество каналов: 40;
• Мощность: PIT/ 25мВт/ 100мВт/ 200мВт/ 400мВт (переключается);
• Потребление:
• PIT - 75мА;
• 25мВт - 180мА;
• 100мВт - 280мА;
• 200мВт - 330мА;
• 350мВт - 400мА.
• Разъем антенны: IPEX;
• Размер: 20х20х4.5мм;
• Вес: 1.5г.

• Общий вес: 16.2г (включая разъемы, провода, винты, гайки и демфера).

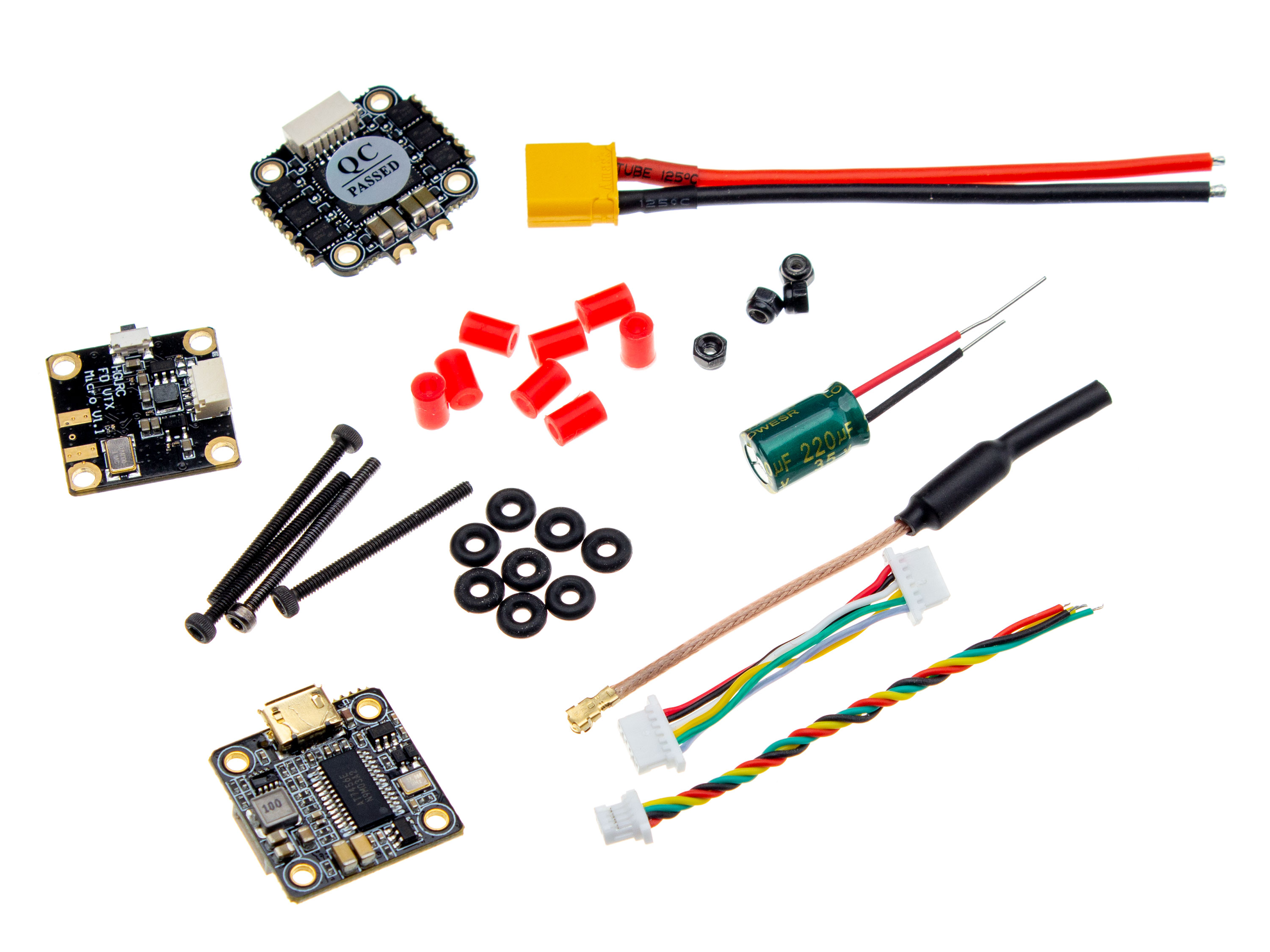

Комплектация:

• Полетный контроллер HGLRC Forward FD411 *1шт;
• Видеопередатчик HGLRC Forward Micro V1.1 *1шт;
• Регулятор бесколлекторный 4в1 HGLRC Forward FD13A *1шт;
• Антенна IPEX 5.8ГГц (70мм) *1шт;

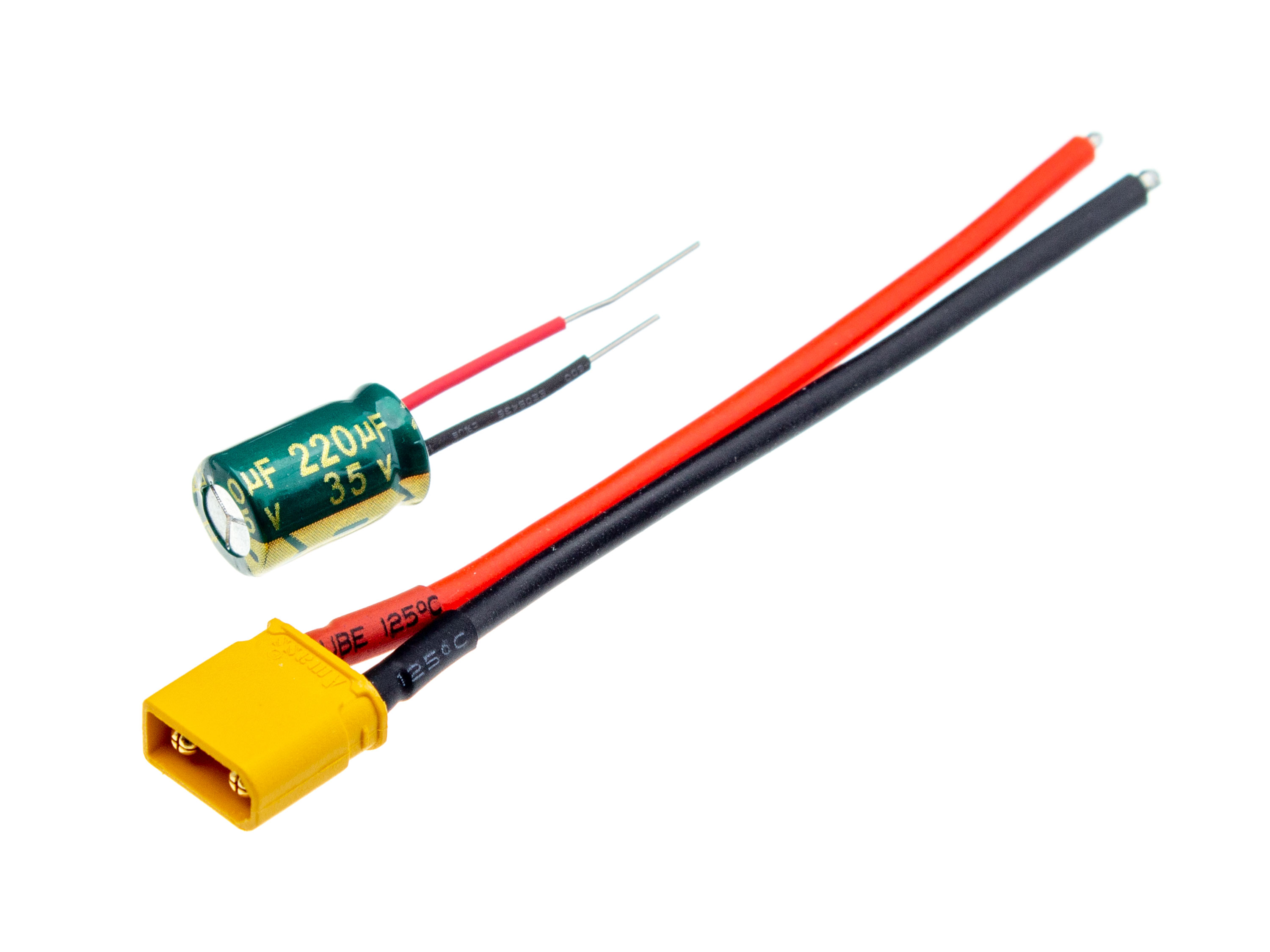

• Провод 18AWG (70мм) с разъемом XT30 (папа) *1шт;
• Конденсатор Sanyo 35В 220uF *1шт;
• Кабель JST-SH1.0 6-пин (30мм) *1шт;
• Кабель JST-SH1.0 4-пин (60мм) *1шт;

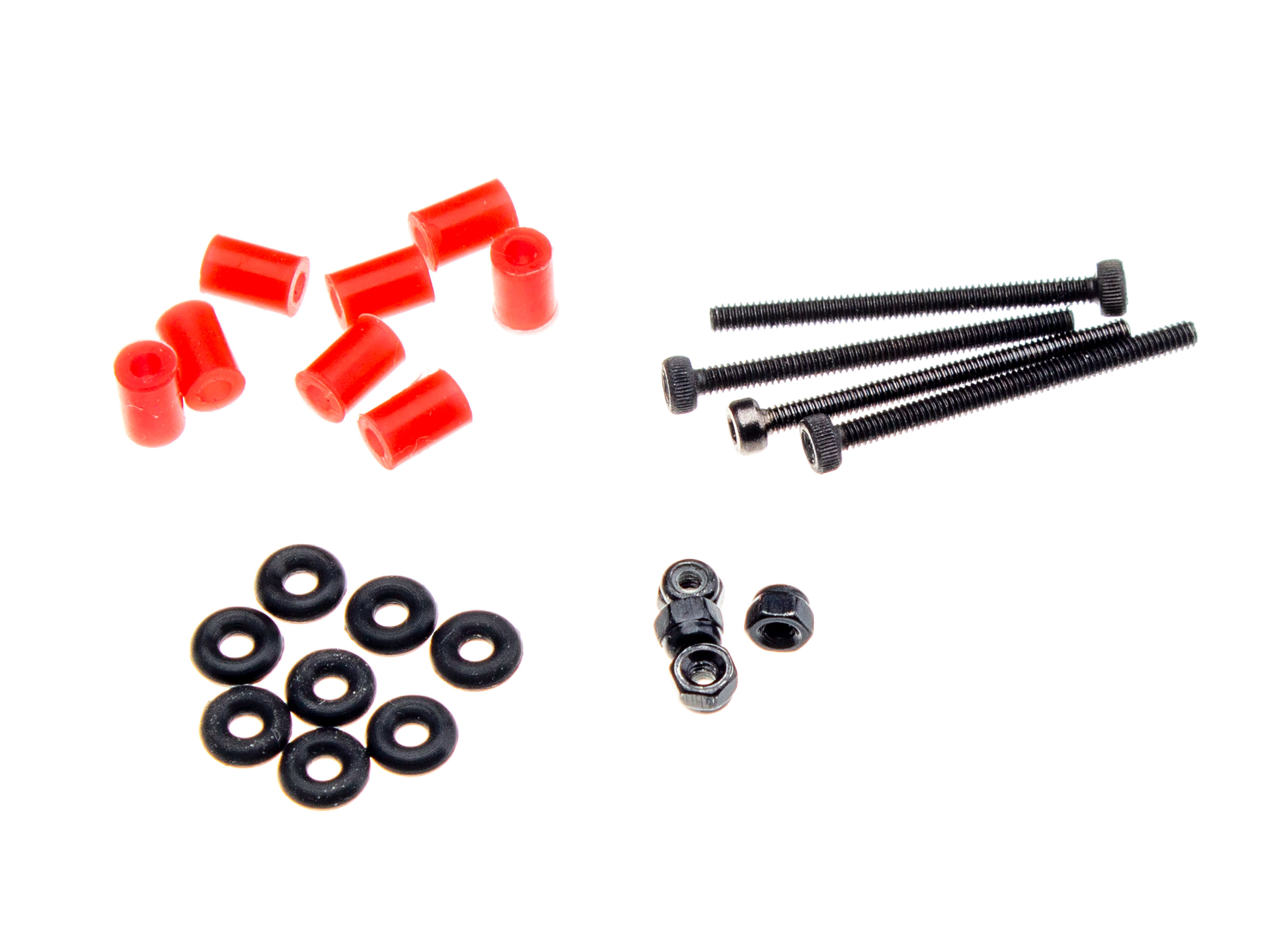

• Элементы крепления (винты, гайки, демпферы) *1шт.
