Подсветка дисплея зеленого цвета LCD дляTurnigy 9X/Eurgle 2.4Ghz 9 Ch
| Код товара: HM-0616 В наличии:
нет в наличии
Цена: 262.00 грн. Товар добавлен в корзину |
|

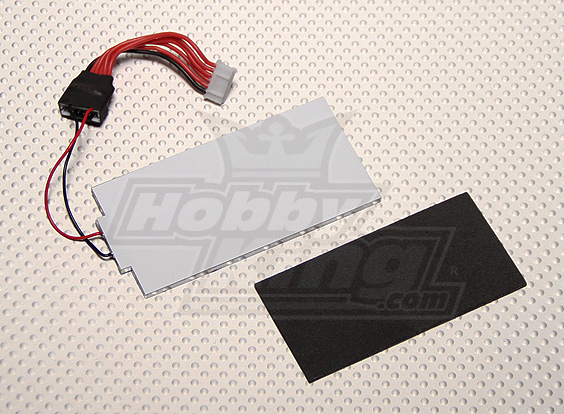

Подсветка дисплея зеленого цвета для аппаратуры Turnigy 9X LCD или для ее аналогов Технические характеристики: Входное напряжение: 8V - 13V Ток: 60 ~ 90 мА Цвет: зеленый Комплектация: Подсветка * 1шт Подкладка * 1шт Переходник * 1шт | |
Вы хотели подсветку для вашей радиоаппаратуры Turnigy 9X?
Нет ничего проще , вам нужно только пара крестовых отверток (с крестовиной 5 мм и 3 мм). Перед началом работы , рекомендуем смотреть которые шурупы откуда вы выкручиваете , они разного диаметра .

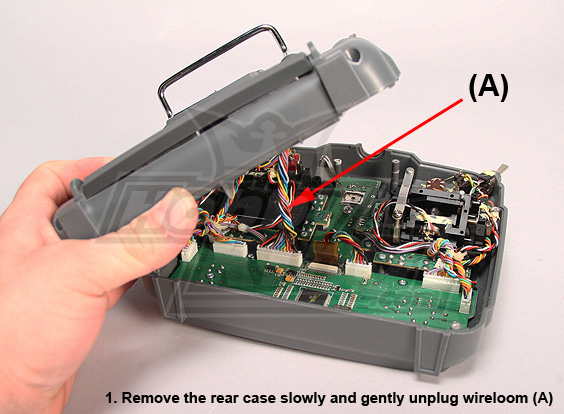

1 ) ( Рис. 2 ) Откройте корпус и отсоедините разъем "А" , обратите внимание на диаметр шурупов крепления корпуса , они иногда разного диаметра.

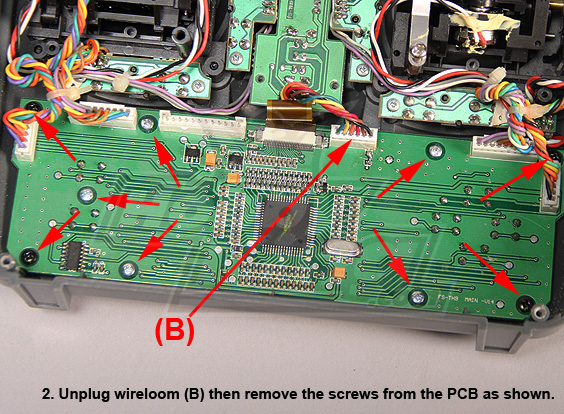

2) (Рис. 3 ) Отсоедините разъем (В) , и открутите шурупы указанные стрелками , обратите внимание , что шурупы по углам толще чем в центре платы!

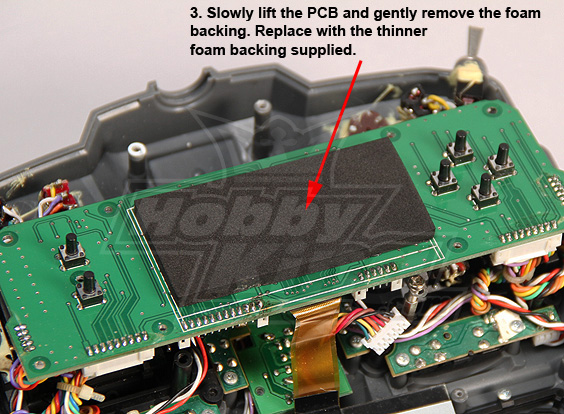

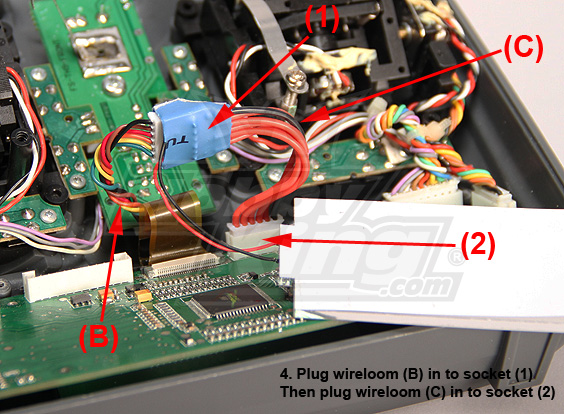

3 ) ( Рис. 4 ) Переверните плату , отметьте маркером контур подложки (на фото она есть , у меня контур отмечен не был ) и уберите ее , так как подкладка снимается трудно , то ее следует удалять используя фен , постепенно прогревая связующий клей. После удаления старой подкладки , по контуру указанном ранее , приклеиваем подложку из комплекта . 4 ) ( рис.5) Переворачиваем плату и подключаем переходник из комплекта в разъем (В) разъем ( 1 ) переходника , разъем ( С ) переходника в разъем ( 2 ) на плате (с этим Вам не ошибетесь , на разъемах есть направляющие ) .

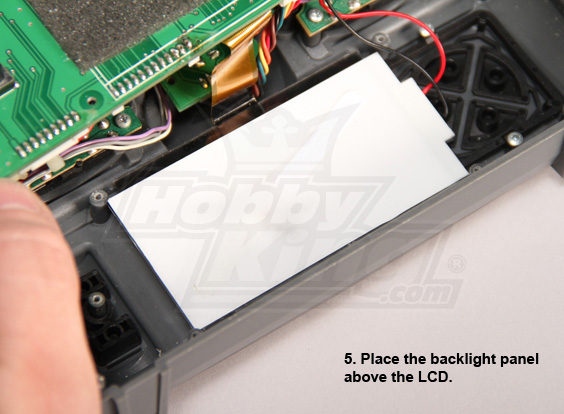

5 ) (Рис. 6 ) Установите подсветку как указано на рисунке , проводами вправо , прижав вплотную влево ( обратите внимание , что как показано на рисунке вверху красный провод , на деле красный провод должен быть внизу , иначе подсветка будет тусклой , если вам нужна тусклая подсветка - то делайте красным проводом вверх).
6 ) ( Рис. 7 ) Этот этап рекомендую пропустить , потому как в случае если вы не правильно установили подложку и она не правильно приклеится , то тогда придется переделывать, отрывая подложку , она и так прекрасно держится под платой.

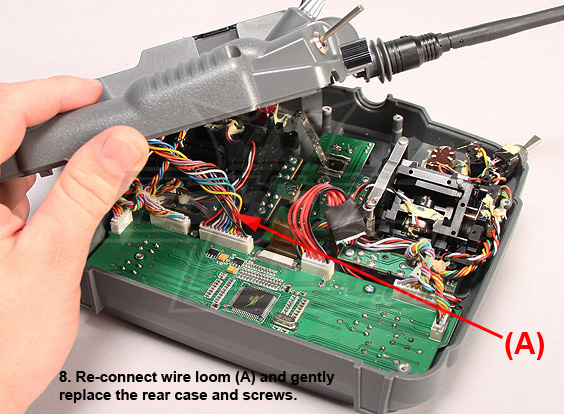

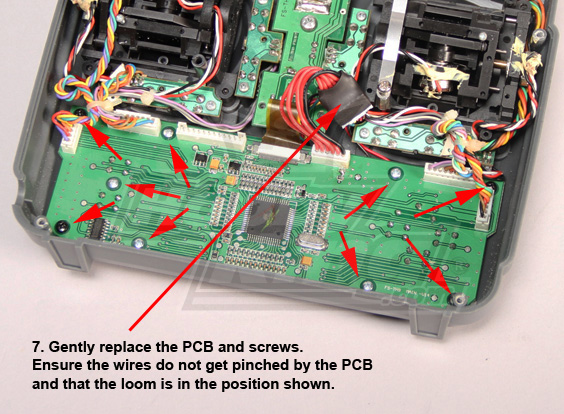

7 ) ( Рис.8 ) Прикрутите назад плату , обратите внимание , что шурупы большего диаметра вкручиваются по углам . Найдите оптимальное расположение разъема , чтобы он не мешал закрыться корпусу. 8 ) ( Рис. 9 ) Подключите разъем (А ) , Вы не ошибетесь , на разъеме есть направляющие . Соберите корпус , но не прикручивайте , подключите батарею питания , и включите передатчик , внимательно посмотрите на дисплей , если вы увидели в углу или по углам темные пятна , то при монтаже была сдвинута подсветка , это можно исправить не разбирая все назад , выключите аппаратуру , отключите разъем (А ) и тоненькой отверткой поправьте под платой подсветку , собираем проверяем , если все нормально , теперь можно все собрать ( при сборке корпуса обратите внимание на диаметры шурупов и установите их в те же отверстия откуда они были выкручены )
Нет ничего проще , вам нужно только пара крестовых отверток (с крестовиной 5 мм и 3 мм). Перед началом работы , рекомендуем смотреть которые шурупы откуда вы выкручиваете , они разного диаметра .
1 ) ( Рис. 2 ) Откройте корпус и отсоедините разъем "А" , обратите внимание на диаметр шурупов крепления корпуса , они иногда разного диаметра.
2) (Рис. 3 ) Отсоедините разъем (В) , и открутите шурупы указанные стрелками , обратите внимание , что шурупы по углам толще чем в центре платы!
3 ) ( Рис. 4 ) Переверните плату , отметьте маркером контур подложки (на фото она есть , у меня контур отмечен не был ) и уберите ее , так как подкладка снимается трудно , то ее следует удалять используя фен , постепенно прогревая связующий клей. После удаления старой подкладки , по контуру указанном ранее , приклеиваем подложку из комплекта . 4 ) ( рис.5) Переворачиваем плату и подключаем переходник из комплекта в разъем (В) разъем ( 1 ) переходника , разъем ( С ) переходника в разъем ( 2 ) на плате (с этим Вам не ошибетесь , на разъемах есть направляющие ) .
5 ) (Рис. 6 ) Установите подсветку как указано на рисунке , проводами вправо , прижав вплотную влево ( обратите внимание , что как показано на рисунке вверху красный провод , на деле красный провод должен быть внизу , иначе подсветка будет тусклой , если вам нужна тусклая подсветка - то делайте красным проводом вверх).

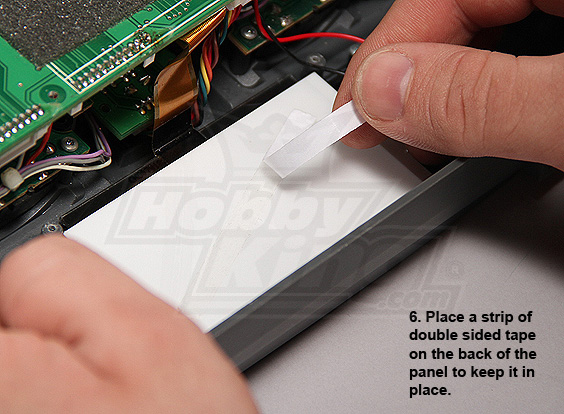

6 ) ( Рис. 7 ) Этот этап рекомендую пропустить , потому как в случае если вы не правильно установили подложку и она не правильно приклеится , то тогда придется переделывать, отрывая подложку , она и так прекрасно держится под платой.
7 ) ( Рис.8 ) Прикрутите назад плату , обратите внимание , что шурупы большего диаметра вкручиваются по углам . Найдите оптимальное расположение разъема , чтобы он не мешал закрыться корпусу. 8 ) ( Рис. 9 ) Подключите разъем (А ) , Вы не ошибетесь , на разъеме есть направляющие . Соберите корпус , но не прикручивайте , подключите батарею питания , и включите передатчик , внимательно посмотрите на дисплей , если вы увидели в углу или по углам темные пятна , то при монтаже была сдвинута подсветка , это можно исправить не разбирая все назад , выключите аппаратуру , отключите разъем (А ) и тоненькой отверткой поправьте под платой подсветку , собираем проверяем , если все нормально , теперь можно все собрать ( при сборке корпуса обратите внимание на диаметры шурупов и установите их в те же отверстия откуда они были выкручены )
