Общее описание

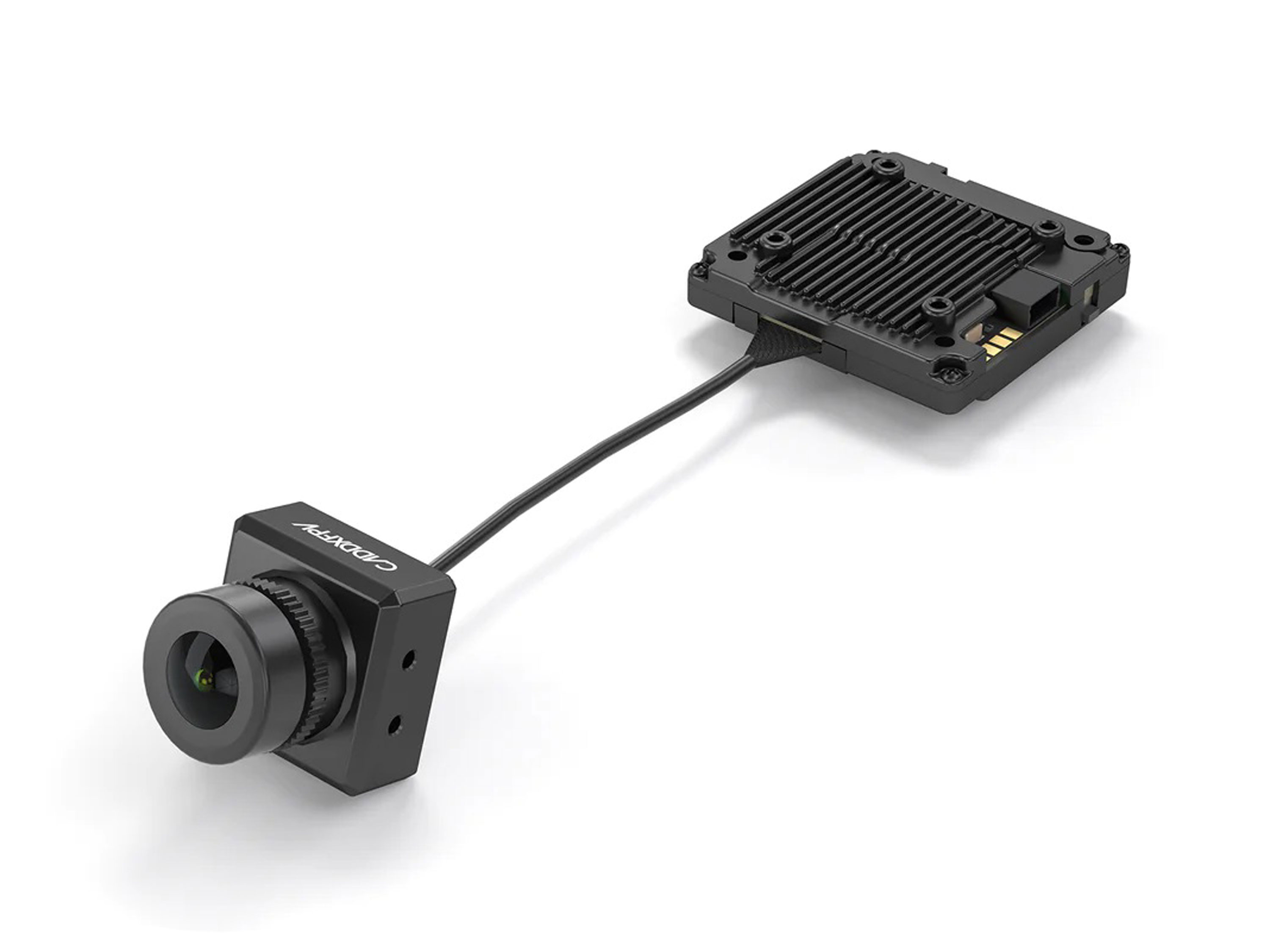

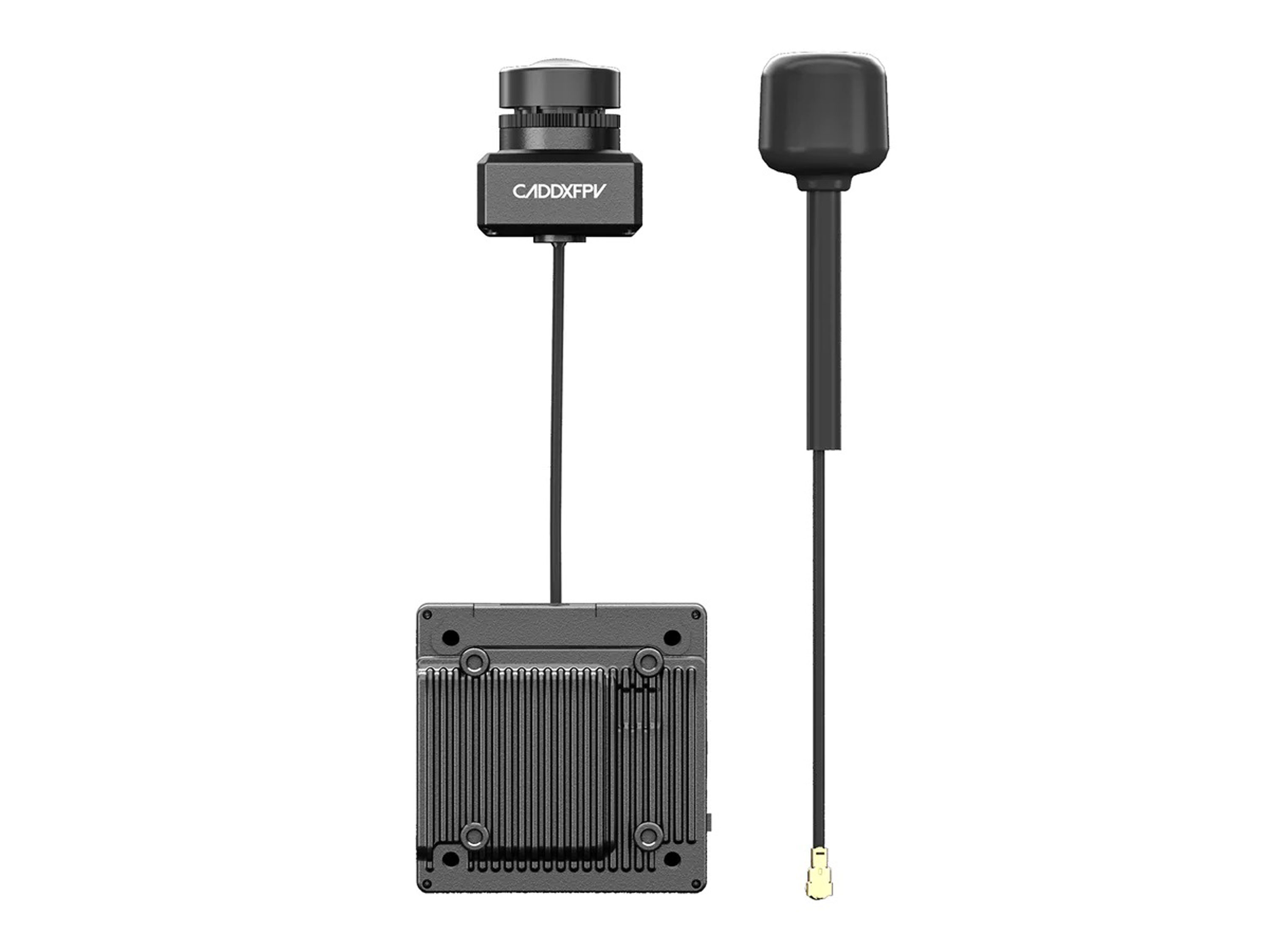

Цифровая видеосистема Walksnail Avatar HD V2 включает в себя модуль видеопередатчика Walksnail Avatar V2 (32GB) и камеры Walksnail Avatar HD V2, соединяемые между собой эластичным коаксиальным кабелем.

Система Avatar HD создана для работы с цифровыми FPV-очками Walksnail Avatar и FatShark Dominator.

Система Walksnail Avatar поддерживает технологию цифровой передачи и обеспечивает передачу плавного и четкого цифрового HD (1080p) изображения с низкой задержкой сигнала до 22 миллисекунд и трансляцию на большие дистанции до 4 километров (в зависимости от внешних условий).

Модуль видеопередатчика Walksnail Avatar оснащен встроенной памятью на 32Гб для возможности записи видео в HD (1080p) расширении.

Особенности:

• Технология цифровой передачи Avatar HD;
• Высокое качество изображения 1080p;
• Сверхнизкая задержка передачи сигнала до 22мс;
• Встроенный модуль DVR;
• Встроенная внутренняя память 32Гб;
• Технология стабилизации изображения Gyroflow;
• Поддержка всех полетных контроллеров с прошивкой Betaflight;
• Совместимость с FPV-очками Walksnail Avatar и FatShark Dominator.

Инструкция

Технические характеристики видеопередатчик Avatar V2:

• Рабочая частота: 5.725-5.850ГГц;
• Количество каналов: 8;
• Разрешение видео: 1080p / 720p;
• Мощность:
• FCC: <30dBm;
• CE: <14dBm;
• SRRC: <20dBm;
• MIC: <25dBm.
• Задержка сигнала: 22мс;
• Встроенная внутренняя память: 32Гб;
• Интерфейсы: JST1.0 (4-пин) для USB / JST1.0 (6-пин) для контроллера;
• Разъем антенны: IPEX/U.FL;
• Расстояние между отверстиями крепления: 25.5х25.5мм / 20x20мм (М2);
• Рабочая температура: -20...+40°C;
• Рабочее напряжение: 6.0-25.2В (2-6S LiPo);
• Размер: 33х33х10.5мм;
• Вес: 17.6г.

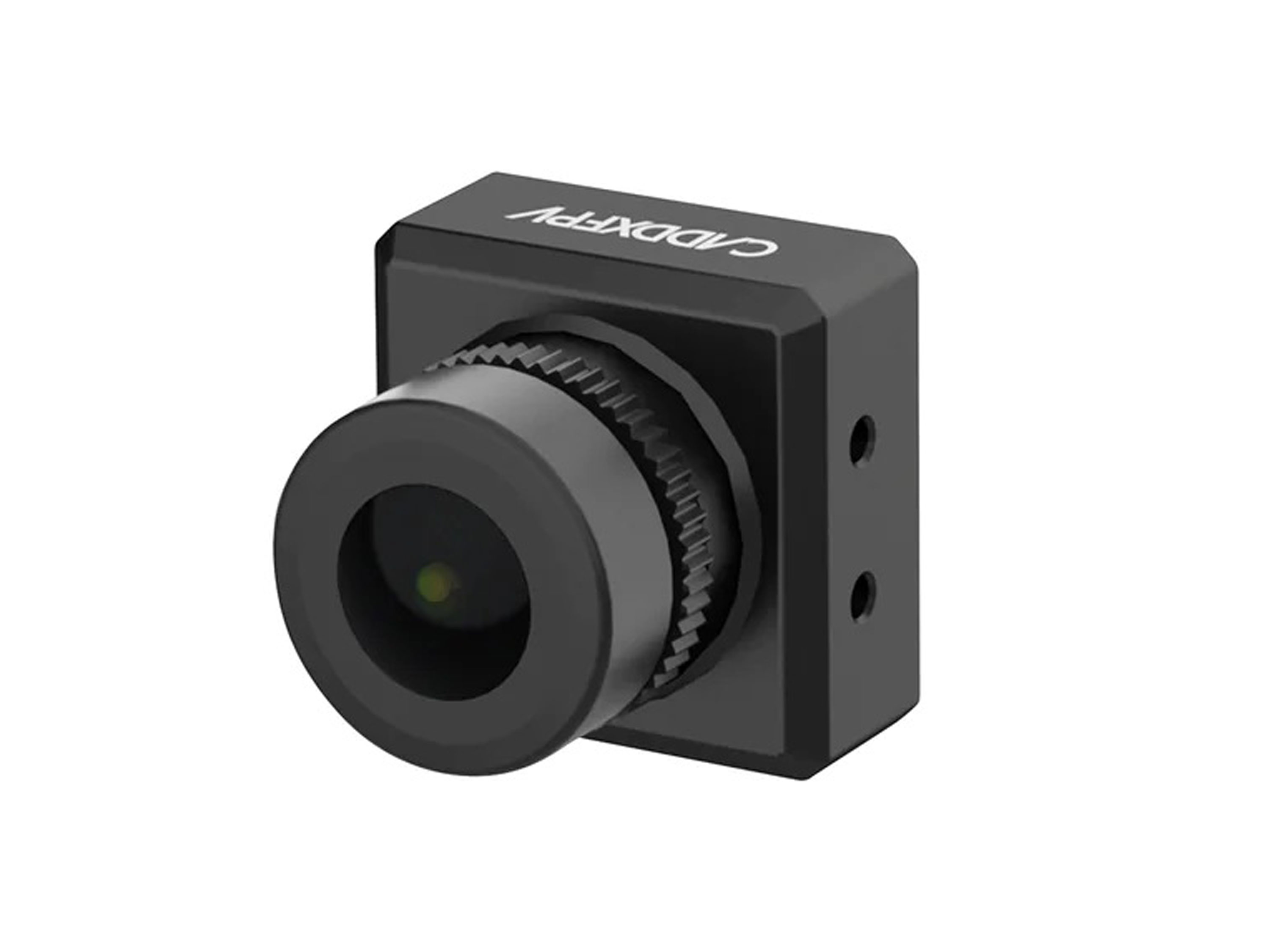

• Матрица: 1/3.2" CMOS;
• Объектив: 2.1мм;
• Расширение:
• 1080p (60к/с);
• 1080p (100к/с);
• 1080p (120к/с);
• 720p (100к/c);
• 720p (60к/c).
• Угол обзора: 160°;
• Диафрагма: F2.0;
• Минимальная освещенность: 0.001Lux;
• Соотношение сторон: 16:9/4:3 (переключается);
• Система ТВ: NTSC/PAL (переключается);
• Задержка сигнала: 22мс;
• Стабилизация: Gyroflow;
• Размеры: 19х19х22мм;
• Вес: 7.2г.

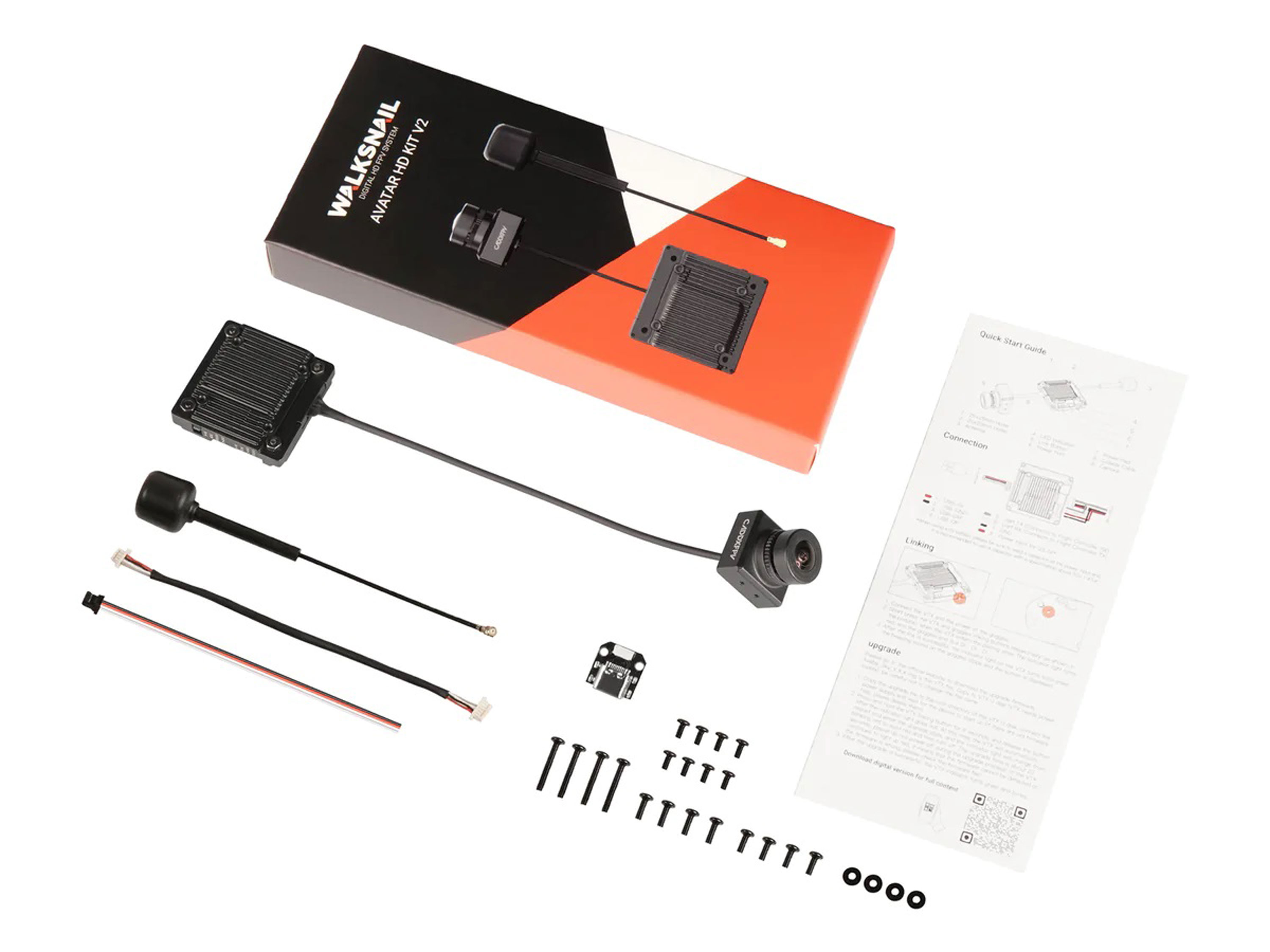

Комплектация:

• Видеопередатчик Caddx Walksnail Avatar HD V2 (32GB) *1шт;
• Камера Walksnail Avatar HD V2 *1шт;
• Коаксиальный кабель Walksnail Avatar (140мм) *1шт;
• Антенна Walksnail Avatar V2 (IPEX) *1шт;
• Кабель питания JST1.0 6-пин (100мм) *1шт;
• Кабель USB-JST1.0 4-пин *1шт;
• Резиновый кронштейн (переходник) 19х19мм*1шт;
• Винт М2х3мм *4шт;
• Винт М2х4мм *4шт;
• Винт М2х5мм *4шт;
• Винт М1.2х1.5мм*2шт;
• Инструкция на английском *1шт.
