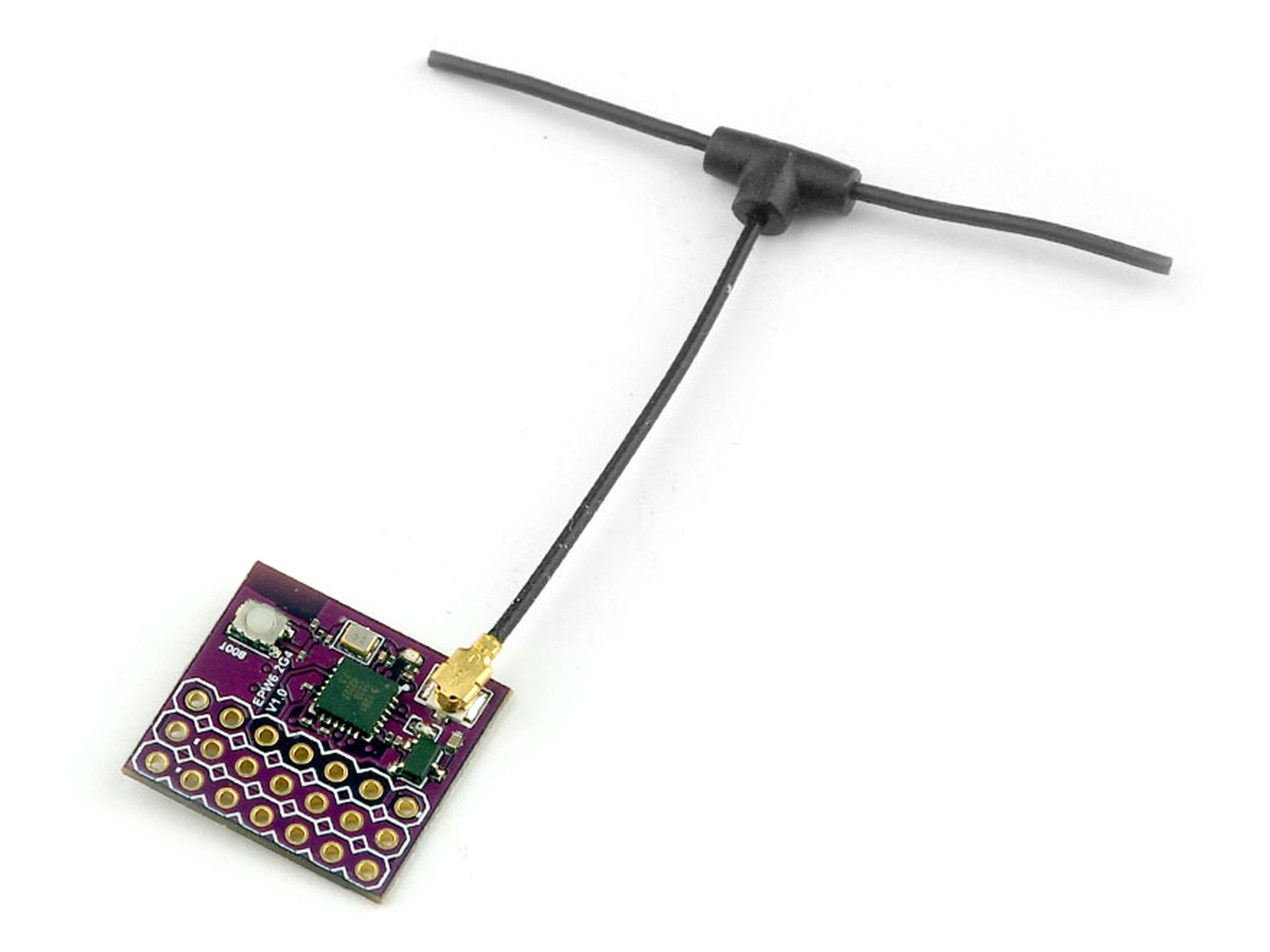

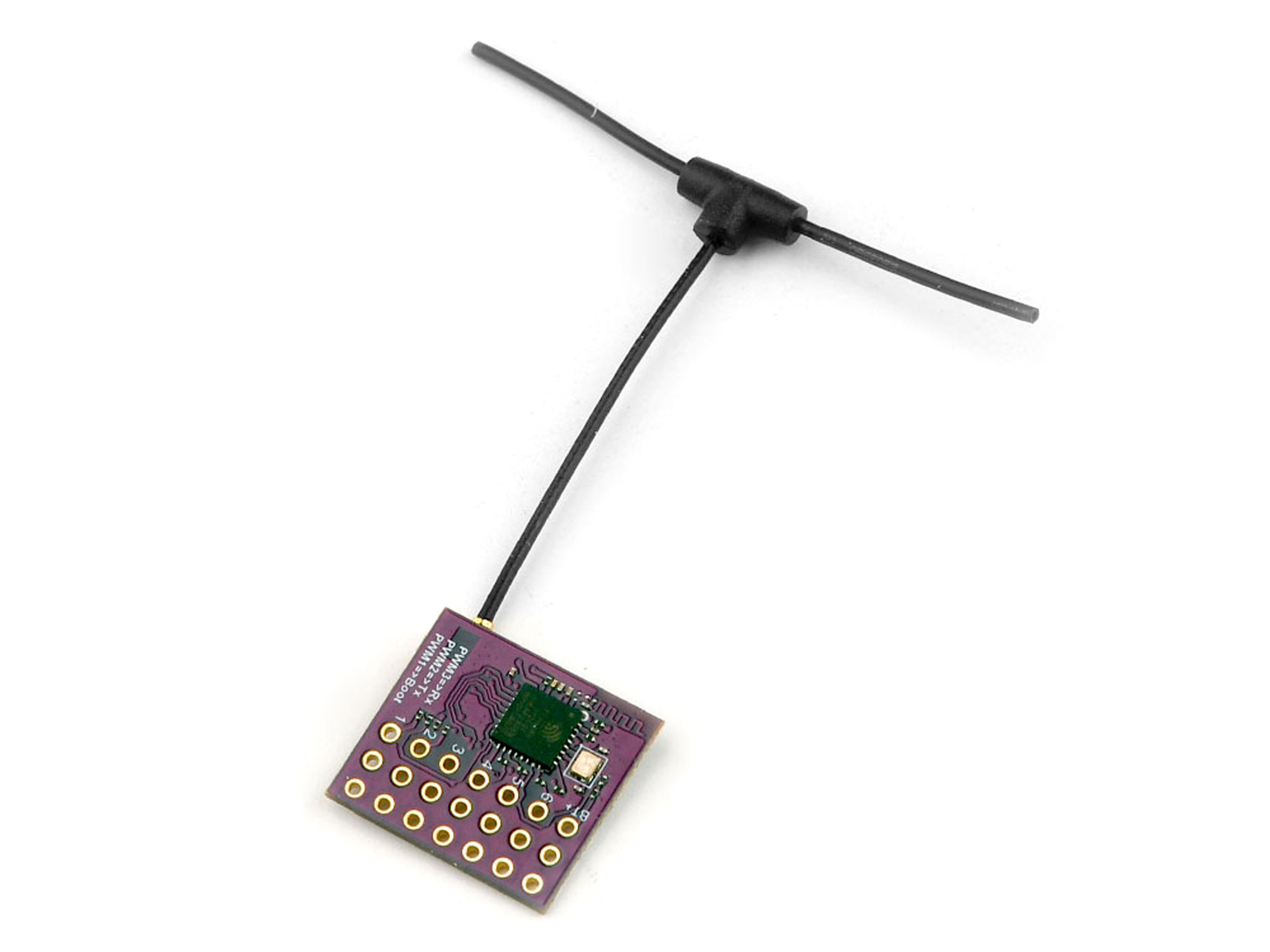

Радиоприемник Happymodel EPW6 TCXO PWM (2.4ГГц). Привязка модуля к приемнику EPW6: - Подайте питание на приемник, дождитесь, пока зеленый светодиод не погаснет, немедленно выключите питание и затем повторите вышеперечисленные шаги. Когда приемник включается в третий раз, зеленый светодиодный индикатор начинает мигать дважды, что означает, что приемник переходит в режим привязки.
- Войдите в меню ELRS на вашей радиоаппаратуре, затем нажмите [Bind].
Обновление прошивки с помощью Wi-Fi: - Переведите приемник в режим привязки, а затем подождите около 1 минуты, не привязывая его, тогда приемник автоматически перейдет в режим Wi-Fi, вы можете подключиться к Wi-Fi, хот-спот ExpressLRS RX, пароль expresslrs.
- Зайдите на сайт для обновления прошивки, введя адрес "10.0.0.1" и выберите нужную прошивку, затем нажмите "обновить", подождите около 1-2 минут, процесс обновления завершится, и вы увидите "обновление прошивки выполнено успешно и перезагрузка", что означает обновление завершено.
Значение светодиодного индикатора приемника: - Светодиод горит постоянно - успешная привязка / соединение установлено;
- Двойное мигание светодиода - находится в режиме привязки;
- Медленное мигание светодиода - отсутствие сигнала от модуля TX;
- Быстрое мигание светодиода - приемник в режиме точки доступа Wi-Fi.
Примечания: - Передающий модуль и радиоприемник должны быть одной версии прошивки ELRS, в противном случае привязка не будет выполнена.

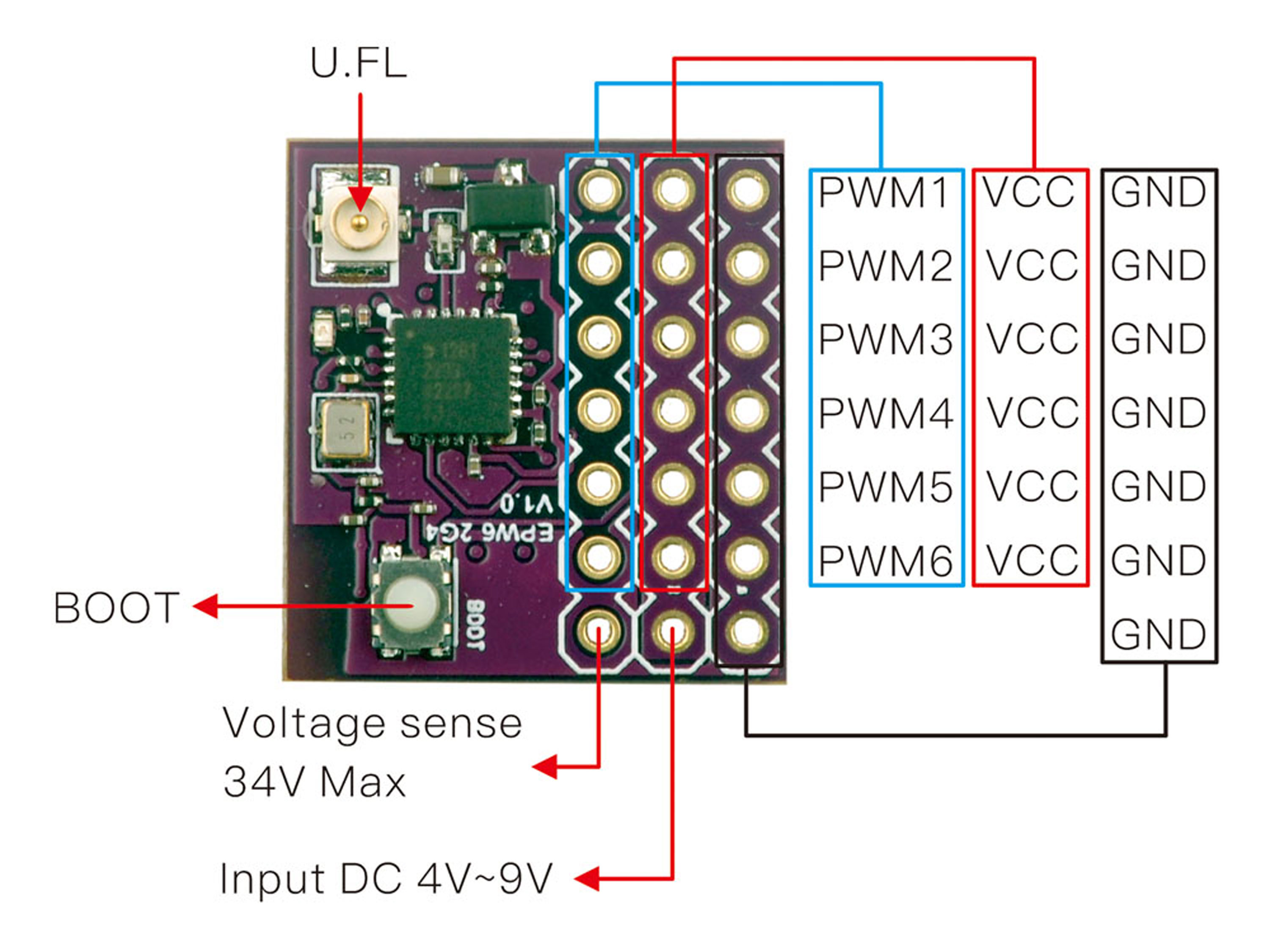

Технические характеристики: - Количество каналов: 6 (PWM);
- Рабочая частота: 2.4ГГц;
- Рабочее напряжение: 5-8.4В;
- Процессор: ESP8285, SX1280/1281;
- Мощность телеметрии: 12дБм;
- Прошивка: ExpressLRS;

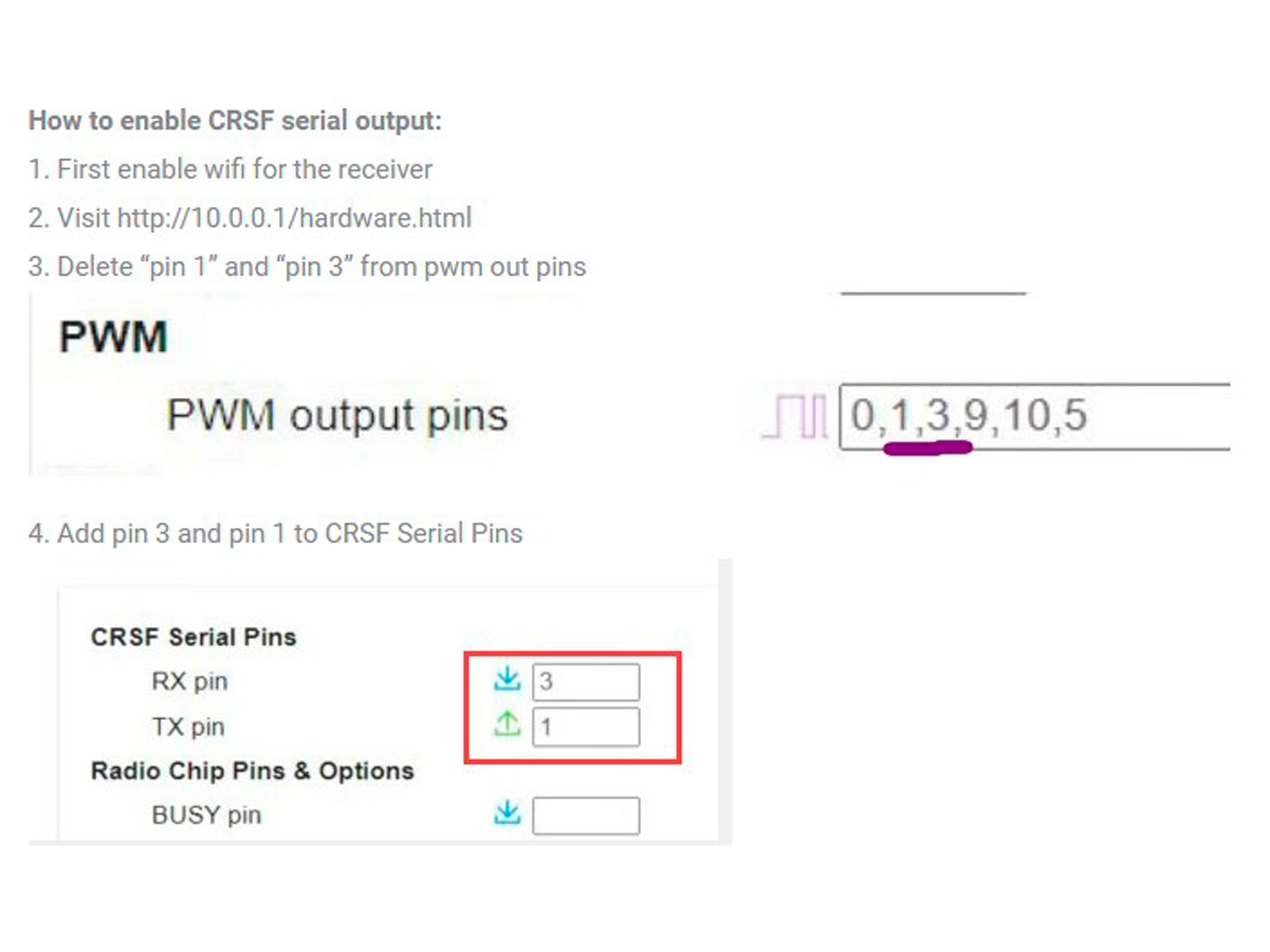

- Протокол: CRSF / PWM;
- Встроенный TCXO: кварцевый генератор с температурной компенсацией;
- Обновление прошивки с помощью Wi-Fi::
- PWM (цель: Generic ESP8285 6xPWM 2.4Ghz RX);
- CRSF (цель: HappyModel_EP_2400_RX).
- Разъем антенны: IPEX/U.FL;
- Размер: 43х25х15мм;
- Вес: 15г.

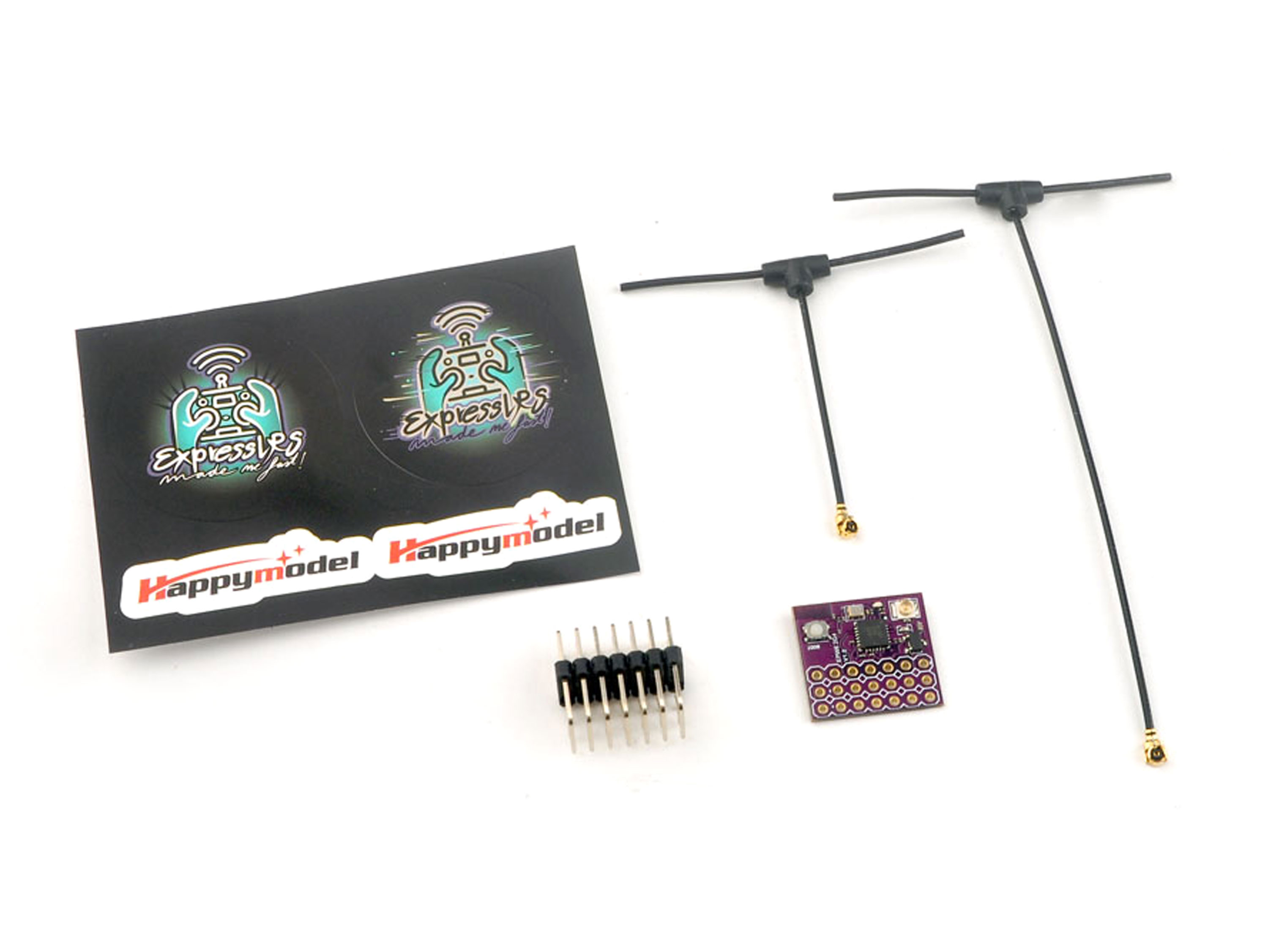

Комплектация: - Приемник Happymodel EPW6 TCXO PWM (2.4ГГц) *1шт;
- Антенна Happymodel T-Type Long (2.4ГГц) *1шт;
- Антенна Happymodel T-Type Short (2.4ГГц) *1шт;
- Коннектор 2.54мм (7-пин) *3шт.
|
