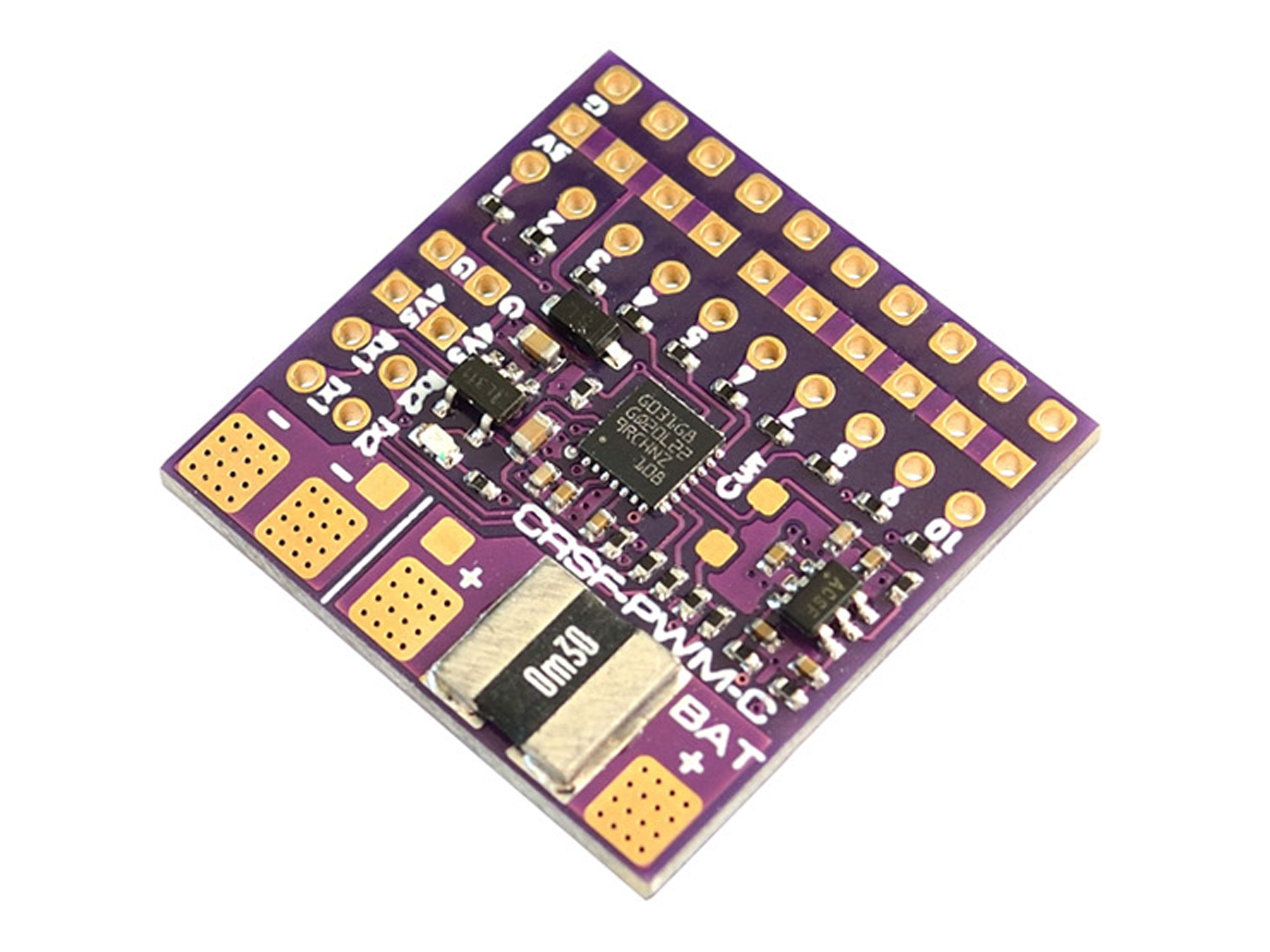

Преобразователь сигнала Matek CRSF-PWM-C

10-канальный конвертер Matek CRSF-PWM предназначен для приема сигнала CRSF (протокол Crossfire) и преобразования его в PWM сигнал, для возможности подключения к 10 устройствам, например, сервомприводов, регулятора скорости и других.

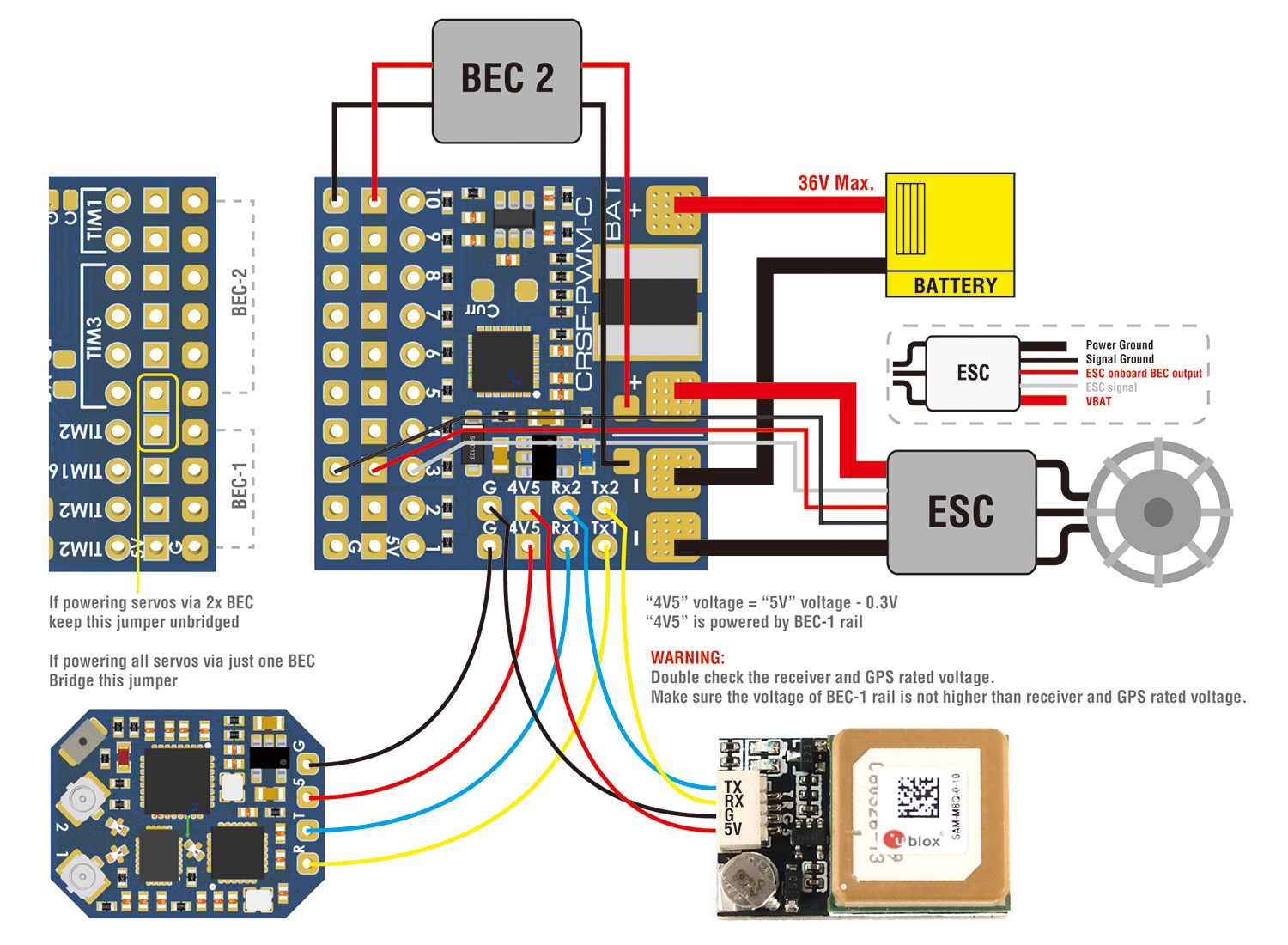

Кроме того, конвертер имеет настраиваемый частотный PWM выход, вход внешнего датчика тока и Failsafe. На плате также размещены два порта UART для подключения приемника и GPS, который затем передает координаты вместе с телеметрией Crossfire.

Плата Matek не имеет встроенного источника питания, поэтому рассчитана на внешнее питание 5В (например от регулятора скорости или внешнего BEC).

Особенности:

• Совместимость только с приемниками на протоколе CRSF;
• Поддержка любых приемников CRSF: 433МГц, 868МГц, 915МГц, 2.4ГГц;
• Встроенный датчик тока;
• Возможность настройки шкалы датчика тока и VBAT;
• Автоматическая установка значения Failsafe;
• Возможность обновления прошивки;
• Нет встроенного BEC.

Официальная страница Matek с рекомендациями и обновления прошивки.

Технические характеристики:

• Количество PWM выходов: 10;
• Частота PWM: 50/ 100/ 160/ 330/ 400Гц (по умолчанию 50Гц);
• Номинальное напряжение:
• 4-9В (при 5В);
• 0-36В (при VBAT);
• 0-3.3В (при Curr).
• Максимальный датчик напряжения аккумулятора: 36В;
• Порты UART: 2 (для приемника и GPS);
• ID телеметрии: RxBt, Curr, Capa, Bat%, GPS, GSpd, Hdg, Alt, Sats;
• BEC: нет;

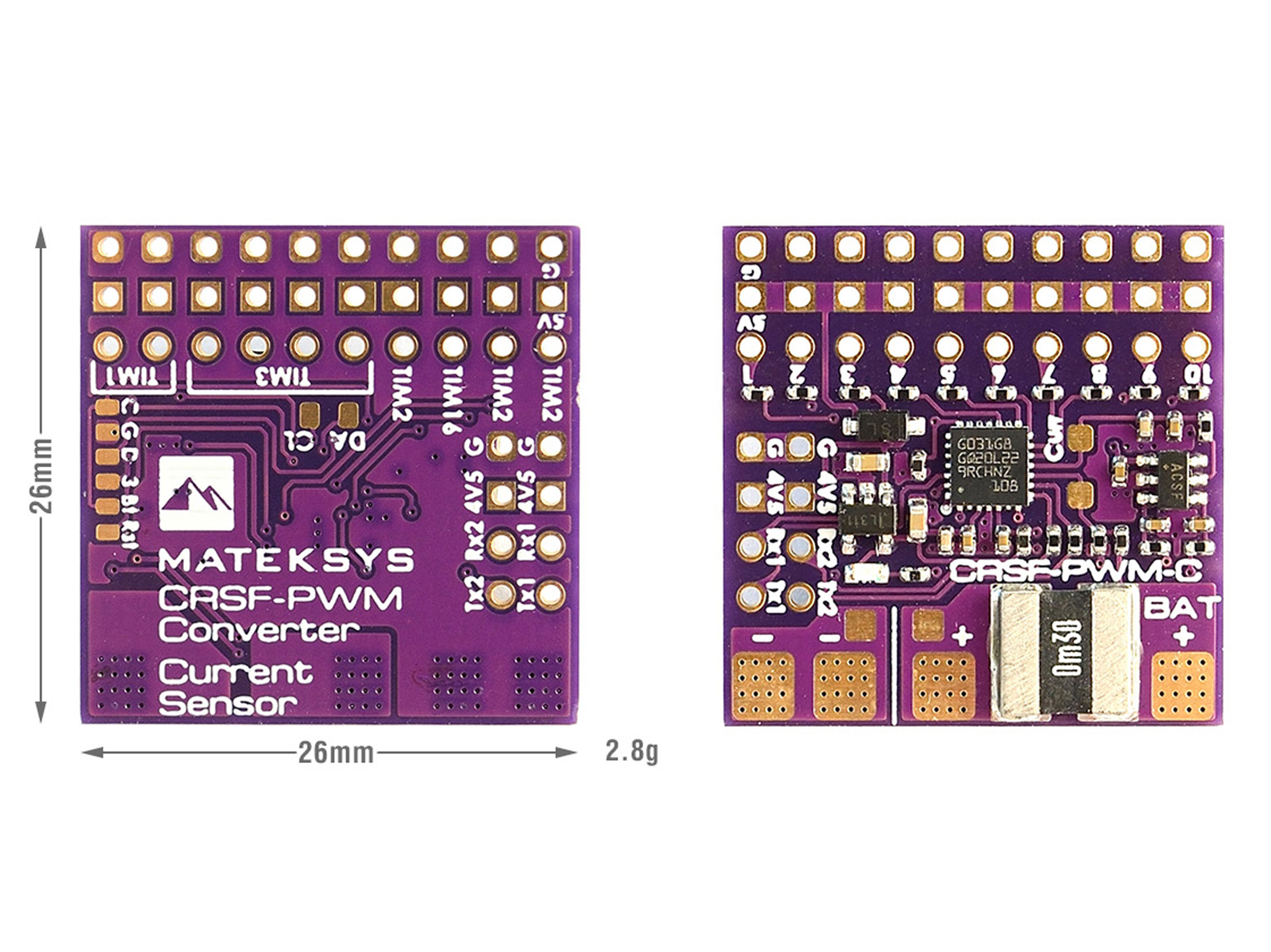

• Размеры: 26x26мм;
• Вес: 2.8г

Комплектация:

• Преобразователь сигнала Matek CRSF-PWM-C *1шт;

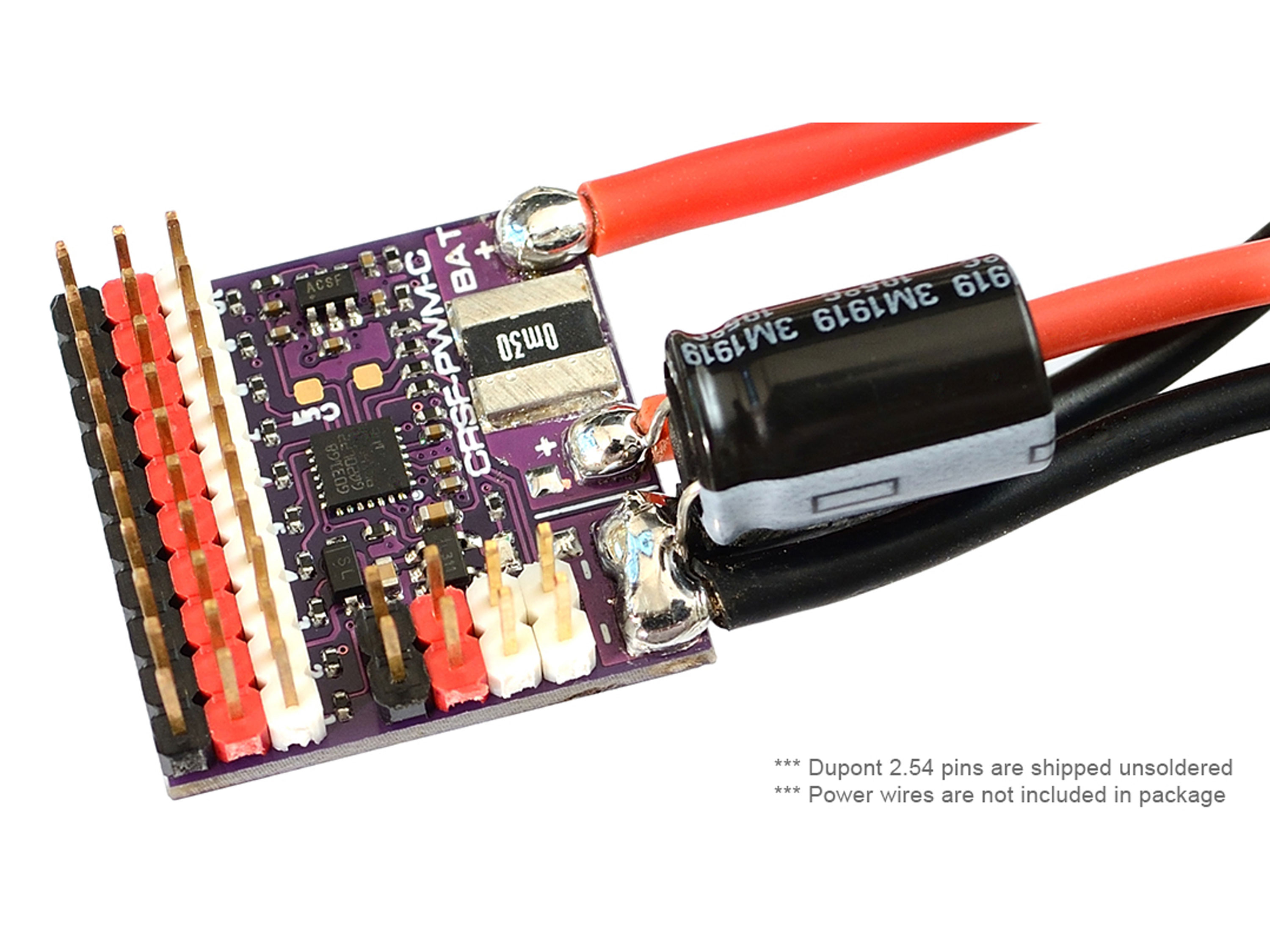

• Контакты Dupont 2.54 *4шт.
