Цифровая видеосистема SIYI HM30 HD (Fly More Combo)

HM30 - это система цифровой передачи видеоизображения с низкой задержкой сигнала и высоким разрешением. Она специально разработана производителем SIYI для использования на радиоуправляемых самолетах, дронах и других моделях.

Благодаря поддержке разрешения 1080p и частоты кадров в 60к/с, система обеспечивает отличное качество изображения с высокой четкостью и плавностью.

Система HM30 также имеет очень низкую задержку в 150мс, что позволяет получать мгновенную передачу изображений с FPV камеры.

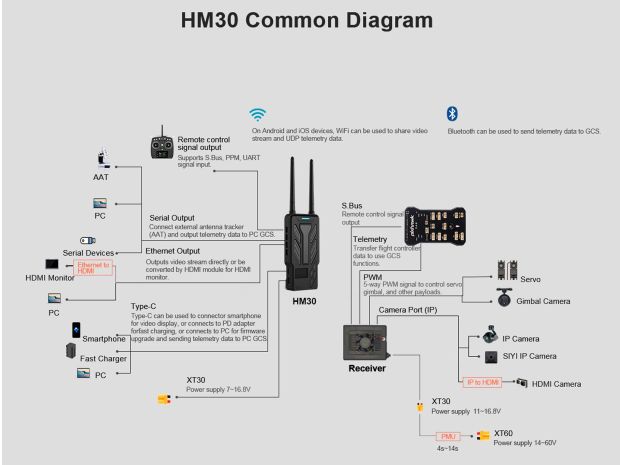

HM30 поддерживает различные протоколы коммуникации, включая SBUS, PWM и Mavlink, что обеспечивает гибкость в использовании и совместимость с различными контроллерами полета и пультами дистанционного управления.

Кроме того, система имеет встроенный OSD (On-Screen Display), который предоставляет полезную информацию, такую как напряжение аккумулятора, сигнал силы сигнала и другие параметры, которые помогают контролировать полет и обеспечивают безопасность полета.

SIYI HM30 имеет очень большой диапазон передачи до 30км, что позволяет вам наслаждаться беспрепятственными FPV полетами на значительном расстоянии.

Система соответствует стандартам CE и FCC, гарантируя высокое качество и безопасность использования.

Совместимость Android GCS (стандартный видеопоток RTSP):

• SIYI FPV;
• QGroundControl.

Совместимость Windows GCS (стандартный видеопоток RTSP):

• Mission Planner;
• QGroundControl.

Инструкция видеопередатчик

Инструкция камера

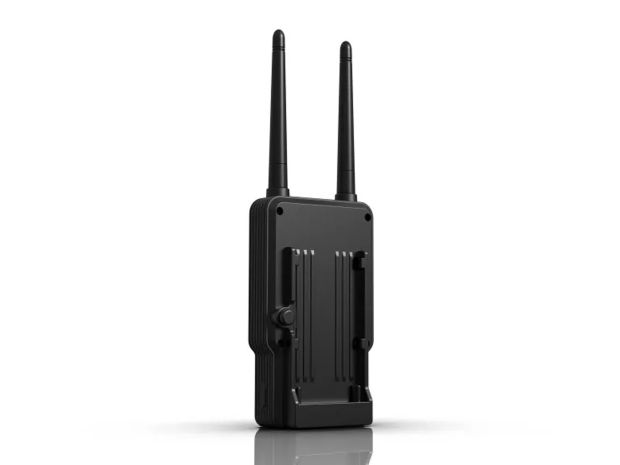

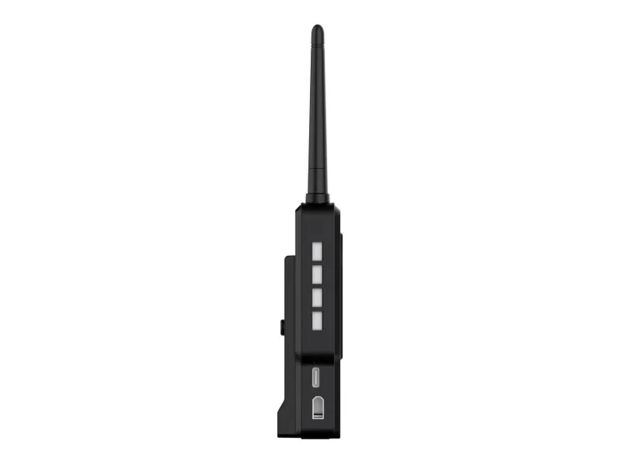

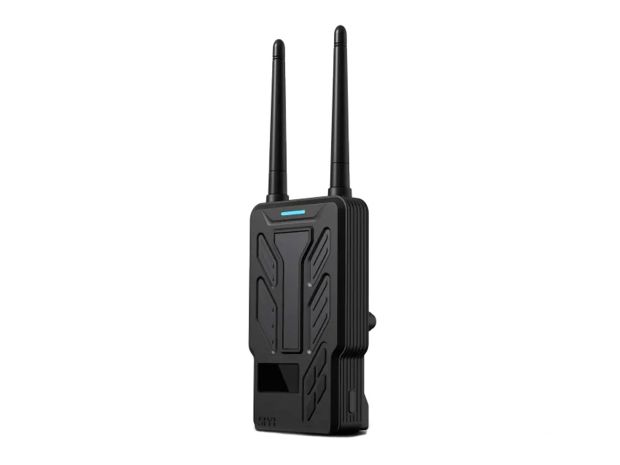

Технические характеристики видеопередатчик (Ground Unit):

• Дисплей: 0.96-дюймовый OLED-экран;
• Усиление антенны:
• Стандартные многофункциональные патч-антенны: 5dBi;
• Стандартные дальнобойные патч-антенны: 11dBi.
• Интерфейс и порты:
• Вход: S.Bus/PPM;
• Выход: UART;
• Порт Ethernet: LAN;
• USB-порт: Type-C.
• Разъем для штатива: 1/4-дюймовое винтовое отверстие;
• Уровень водонепроницаемости: IP53;
• Протокол быстрой зарядки: PD (30Вт);
• Совместимый тип модульных аккумуляторов:
• Аккумуляторы серии: NP-F550 / F750 / F770 / F950 / F970.
• Разъемы для внешнего питания: XT30;
• Потребляемая мощность: 5Вт;
• Рабочее напряжение: 7.4В;
• Размеры: 189х138х41мм;
• Вес: 132г.

• Количество каналов:
• S.Bus: 16 каналов;
• PWM: 5 каналов.
• Интерфейс и порты:
• S.Bus / PPM / UART/ 8-пин (видеовход) / Type-C;
• Усиление антенны: 5dBi;
• Разъемы для внешнего питания: XT30;
• Рабочее напряжение: 11-16.8В (расширяется до 4-18S с помощью BEC);
• Размер: 70х55х16мм;
• Вес: 74г.

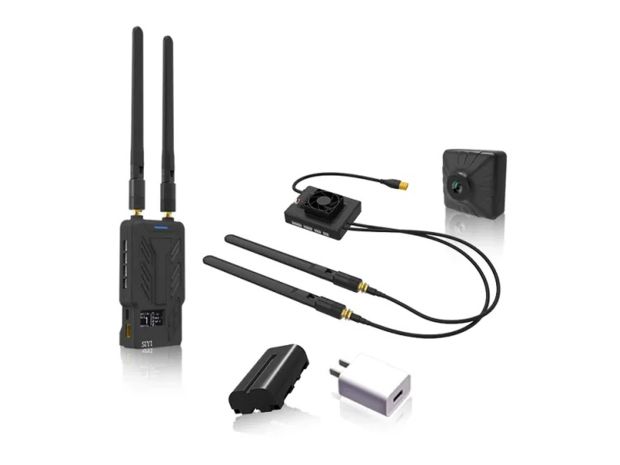

Комплектация:

• Модуль видеопередатчика SIYI HM30 (Ground Unit) *1шт;

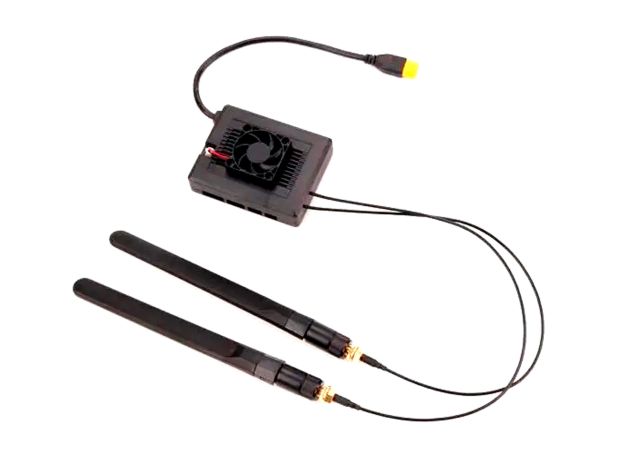

• Модуль видеоприемника SIYI HM30 (Air Unit) *1шт;

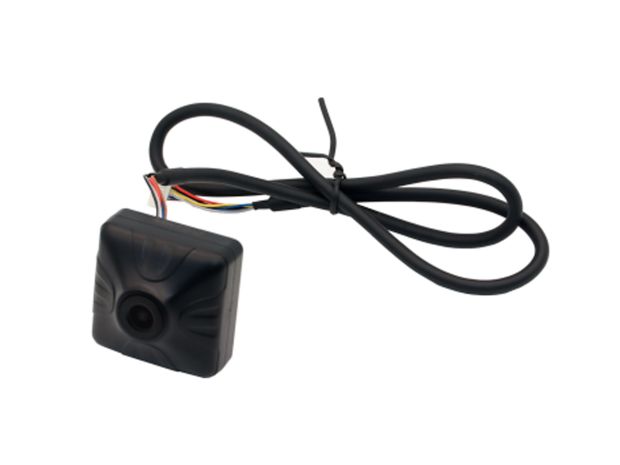

• Цифровая IP-камера SIYI R1M *1шт;
• Патч-антенна SIYI *2шт;
• Быстросъемный аккумулятор SIYI для HM30 (Ground Unit) *1шт;
• Блок питания SIYI PD (USB-A) *1шт;
• Комплект кабелей для подключения и питания *1шт;
• Инструкция на английском *1шт.
