Общее описание

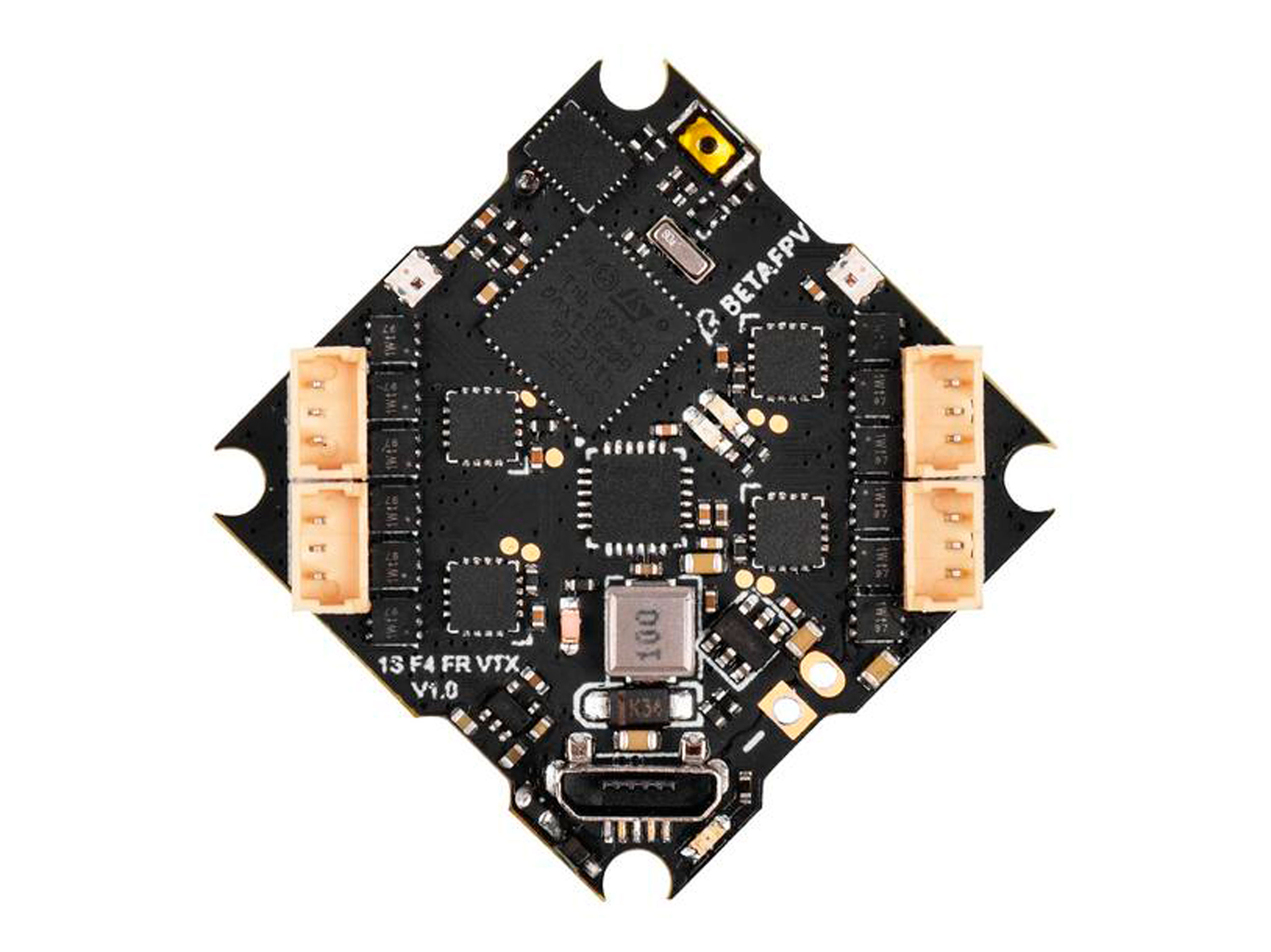

Оригинальный полетный контроллер BetaFPV F4 AIO для бесколлекторных квадрокоптеров BetaFPV: Meteor65, Meteor75 и Beta85 Pro.

Контроллер создан для whoop квадрокоптеров, совместим с бесколлекторными двигателями и оснащен встроенными регуляторами скорости на 5А с поддержкой входного напряжения питания 1-2S (3.7-7.4В).

Также контроллер оснащен встроенным видеопередатчиком на 25МВт (5.8ГГц) с поддержкой SmartAudio и OSD-меню для возможности дистанционного просмотра напряжения аккумулятора, времени полета и изменения настроек.

Работает полетный контроллер BetaFPV F4 AIO на прошивке Betaflight, что дает возможность настроить коптер именно под Ваши потребности.

PNP версия платы управления не имеет встроенного радиоприемника. Для полета нужно установить приемник с соответствующим протоколом, совместимым с Вашим радиопередатчиком. Интерфейсы управления контроллером позволяют подсоединить большинство мультикоптерных радиоприемников:

• FrSky:
• XM;
• XM+.
• TBS Crossfire:
• Nano;
• Nano (SE).
• Spektrum:
• DSMX.

Также на плате установлен разъем SPI (10-пин) для возможности установки соответствующих приемников без необходимости в пайке проводов. Компания-производитель BetaFPV предлагает свой собственный SPI приемник, который использует протокол FrSky.

Для подключения питания используется фирменный силовой разъем BT.20.

Рекомендуемые комплектующие:

• Аккумуляторы:
• BetaFPV 1S: 260mAh 30C / 300mAh 30C / 450mAh 30C;
• BetaFPV 2S: 300mAh 45C.
• Двигатели:
• 0603 / 0703 / 0802 / 0802SE / 1102 / 1103.
• Рамы:
• Meteor65 / Meteor75 / Beta85 Pro2.
• Камеры:
• BetaFPV C01 / BetaFPV C01 Pro / BetaFPV C02 / BetaFPV Nano HD.

Технические характеристики:

• Полетный контроллер BetaFPV F4:
• Процессор: STM32F411CEU6;
• IMU-сенсор (акселерометр/гироскоп): MPU6000;
• Видеопередатчик: встроенный, 25МВт;
• OSD: Betaflight OSD;
• SmartAudio: поддерживается;
• Радиоприемник: встроенный, FrSky D16 LBT;
• USB-порт: MicroUSB;
• Разъем для камеры: JST-0.8 (3-пин);
• Прошивка: Betaflight_4.2.0_STM32F411.

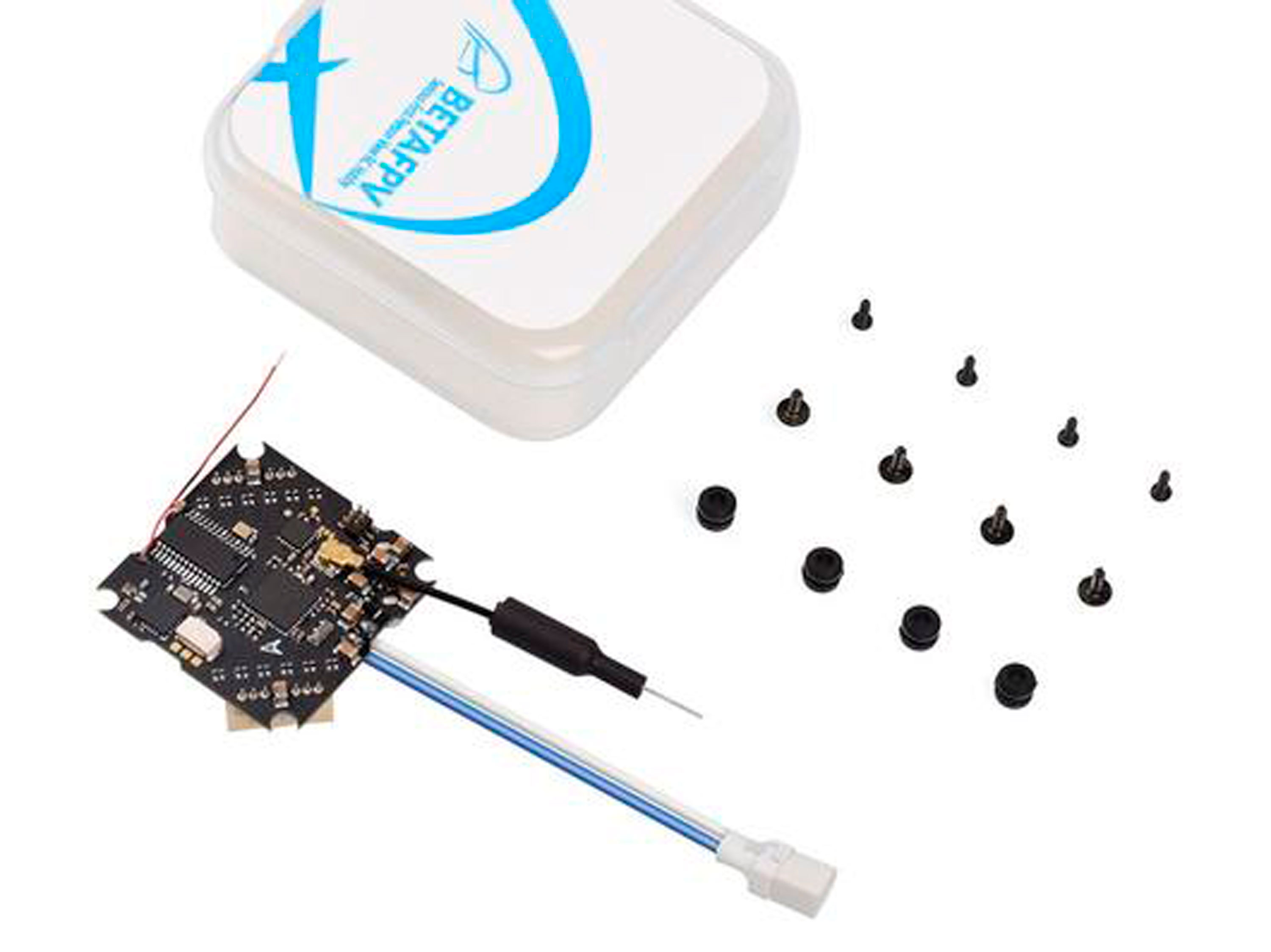

Комплектация:

• Полетный контроллер BetaFPV F4 AIO 1-2S (FrSky LBT) *1шт;
• Элементы крепления (винты, демпферы для подвеса) *1шт.
