Общее описание
HM30 - это система цифровой передачи видеоизображения с низкой задержкой сигнала и высоким разрешением. Она специально разработана производителем SIYI для использования на радиоуправляемых самолетах, дронах и других моделях.
Благодаря поддержке разрешения 1080p и частоты кадров в 60к/с, система обеспечивает отличное качество изображения с высокой четкостью и плавностью.
Система HM30 также имеет очень низкую задержку в 150мс, что позволяет получать мгновенную передачу изображений с FPV камеры.
HM30 поддерживает различные протоколы коммуникации, включая SBUS, PWM и Mavlink, что обеспечивает гибкость в использовании и совместимость с различными контроллерами полета и пультами дистанционного управления.
Кроме того, система имеет встроенный OSD (On-Screen Display), который предоставляет полезную информацию, такую как напряжение аккумулятора, сигнал силы сигнала и другие параметры, которые помогают контролировать полет и обеспечивают безопасность полета.
SIYI HM30 имеет очень большой диапазон передачи до 30км, что позволяет вам наслаждаться беспрепятственными FPV полетами на значительном расстоянии.
Система соответствует стандартам CE и FCC, гарантируя высокое качество и безопасность использования.
Совместимость полетных контроллеров:
- PX4 / Ardupilot;
- SIYI N7 Autopilot;
- INAV.
Совместимость Android GCS:
- SIYI FPV Android;
- QGroundControl;
- MissionPlanner.
Совместимость Windows GCS:
- SIYI FPV Windows;
- Mission Planner;
- QGroundControl.
Официальная страница загрузок
Инструкция видеопередатчик
Инструкция камера

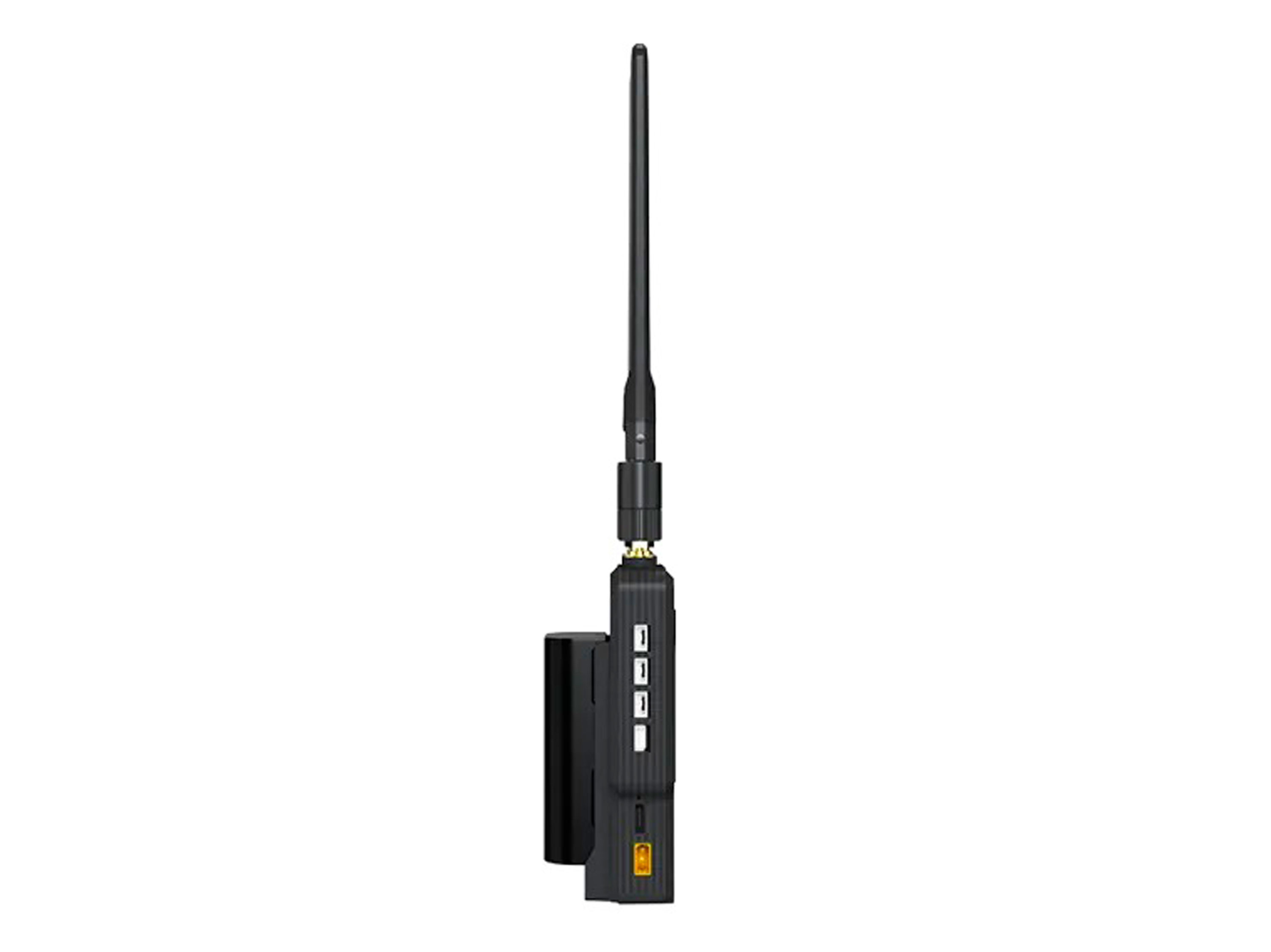

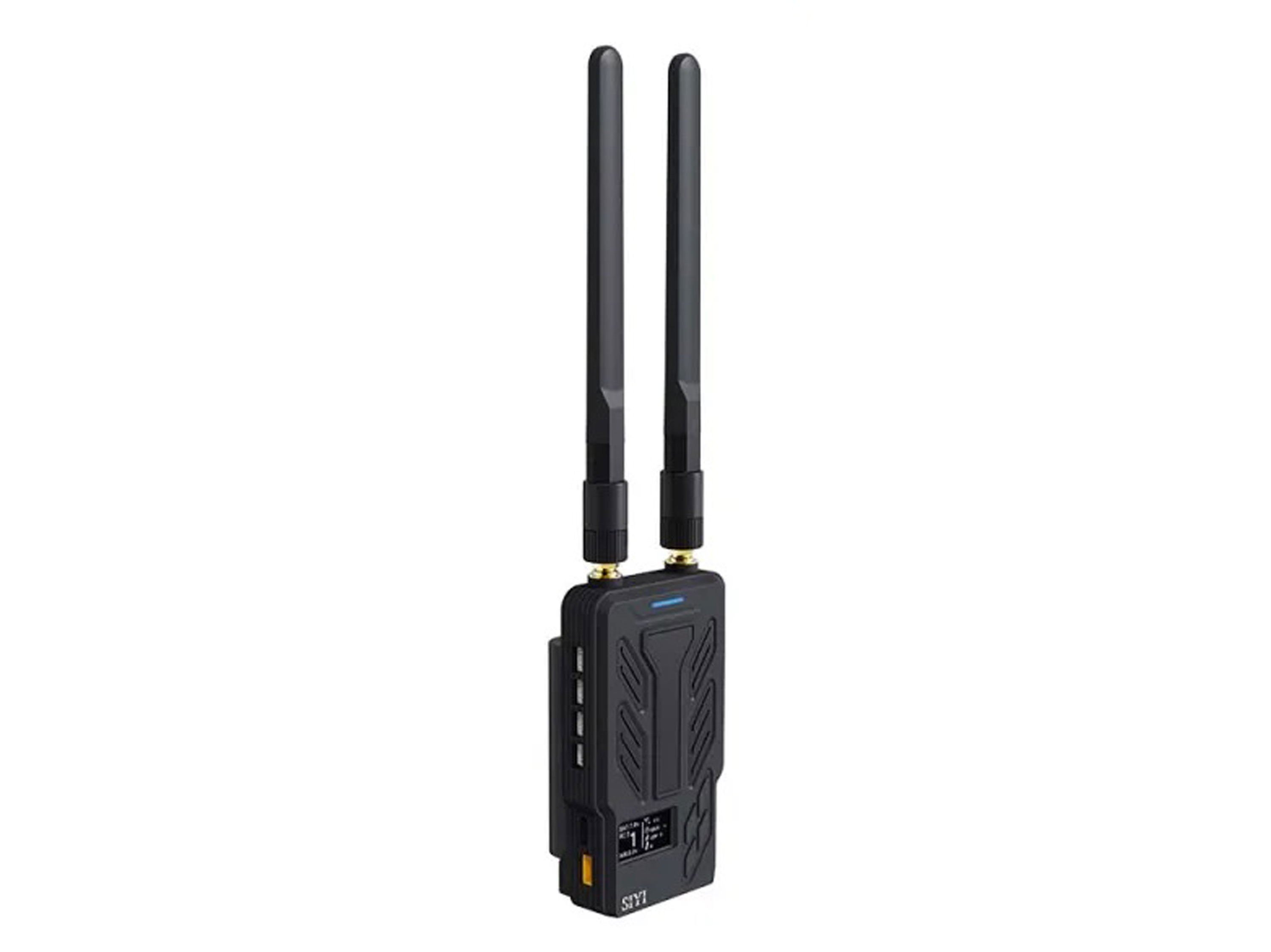

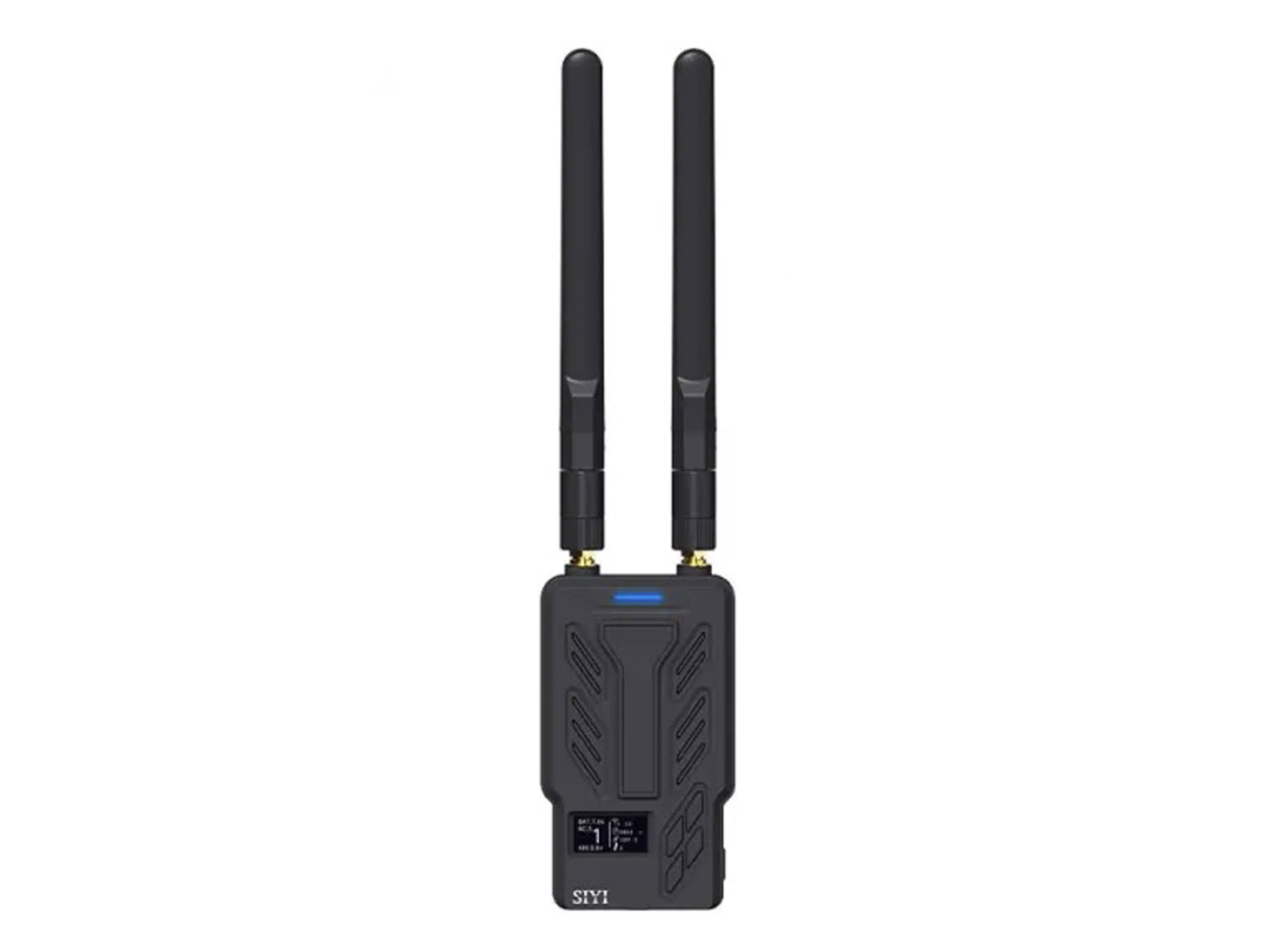

Технические характеристики (Ground Unit):
- Дисплей: 0.96-дюймовый OLED-экран;
- Усиление антенны:
- Стандартные патч-антенны: 5dBi;
- Стандартные дальнобойные патч-антенны: 11dBi.

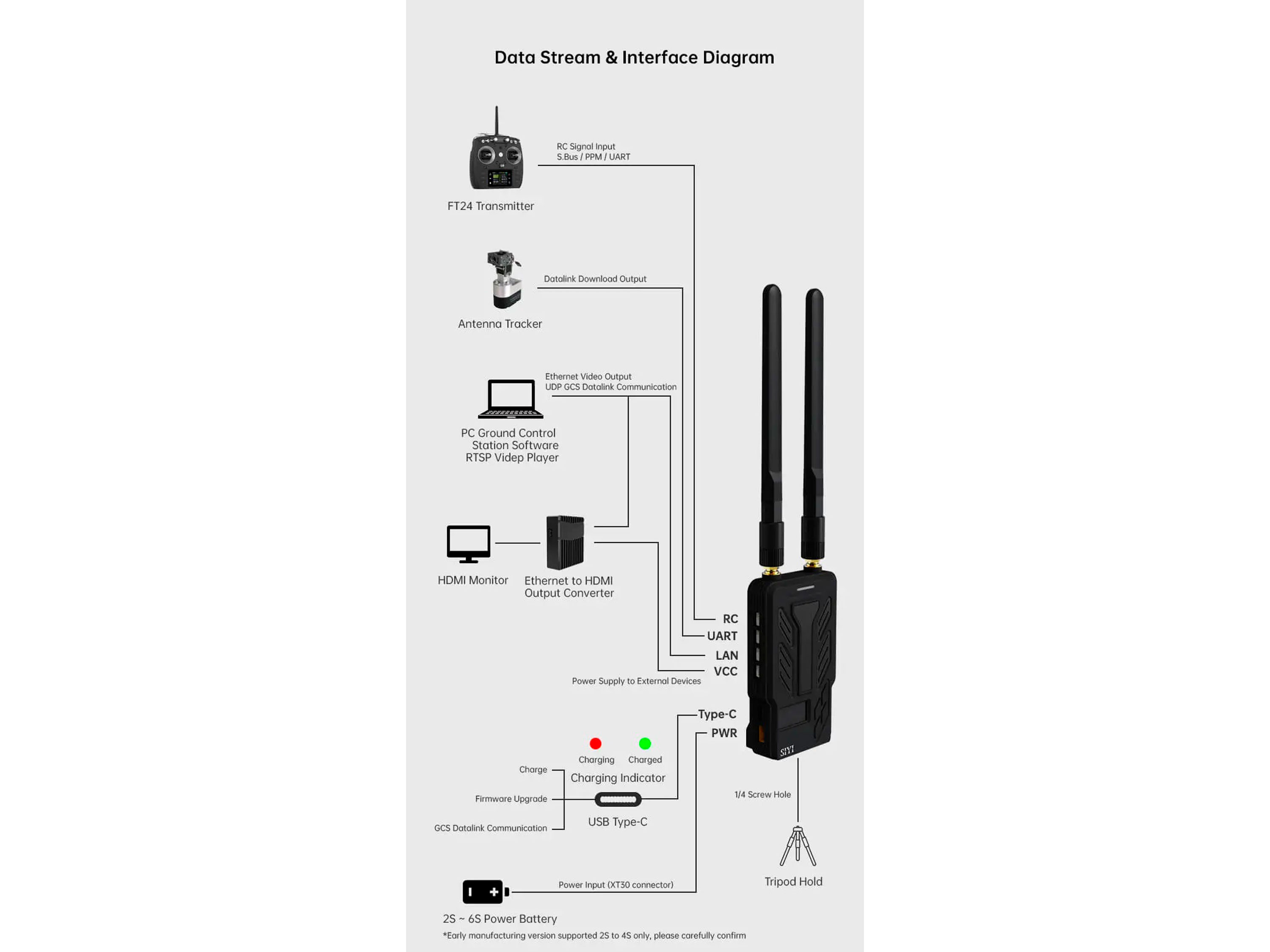

- Интерфейс и порты:
- Вход: S.Bus/PPM;
- Выход: UART;
- Порт Ethernet: LAN;
- USB-порт: Type-C.
- Разъем для штатива: 1/4-дюймовое винтовое отверстие;
- Уровень водонепроницаемости: IP53;
- Протокол быстрой зарядки: PD (30Вт);

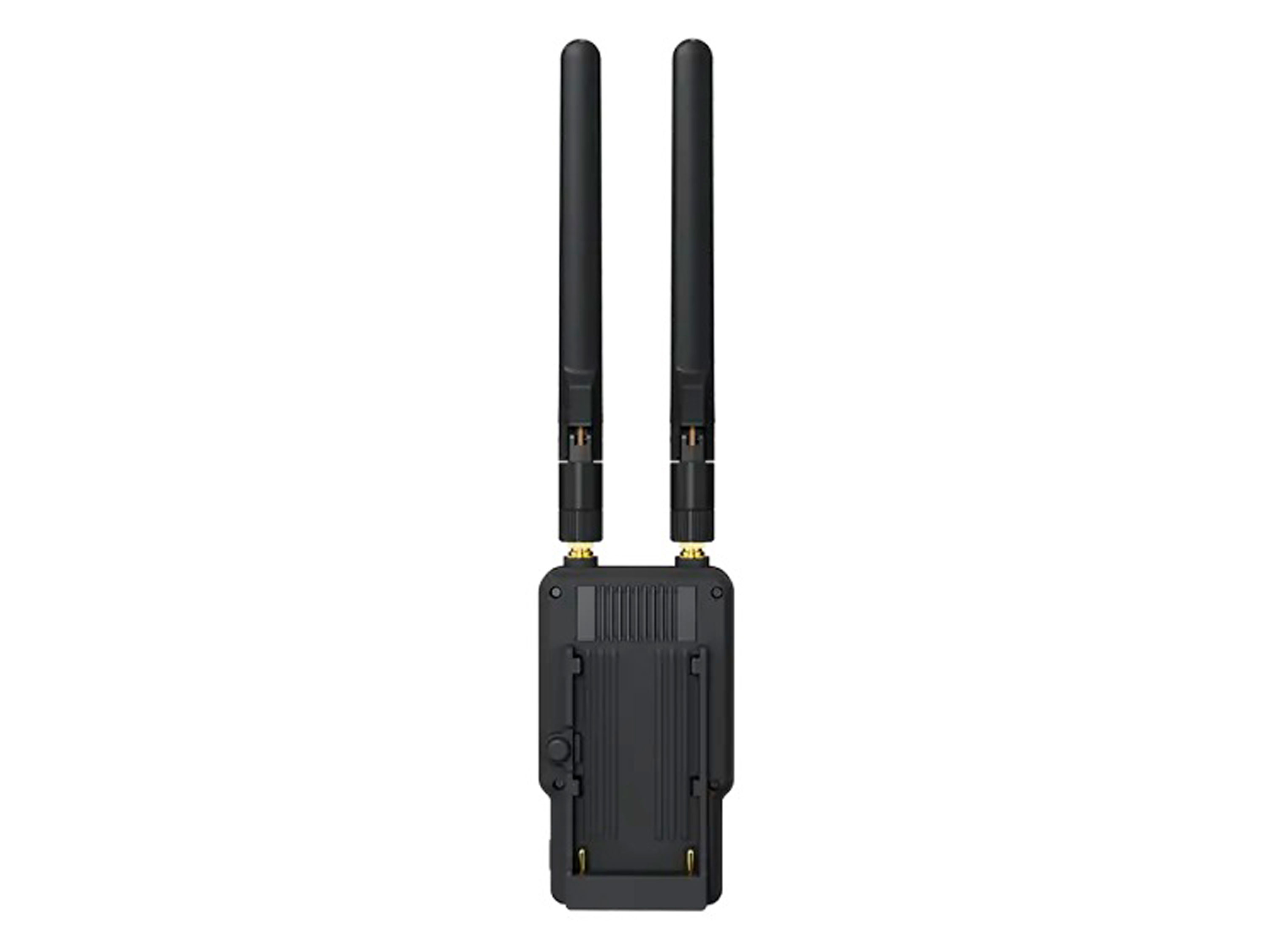

- Совместимый тип модульных аккумуляторов:
- Аккумуляторы серии: NP-F550 / F750 / F950.
- Разъемы для внешнего питания: XT30;
- Потребляемая мощность: 5Вт;
- Рабочее напряжение: 7.4В;
- Размеры: 189х138х41мм;
- Вес: 132г.
Технические характеристики (Air Unit):
- Количество каналов:
- S.Bus: 16 каналов;
- PWM: 5 каналов.

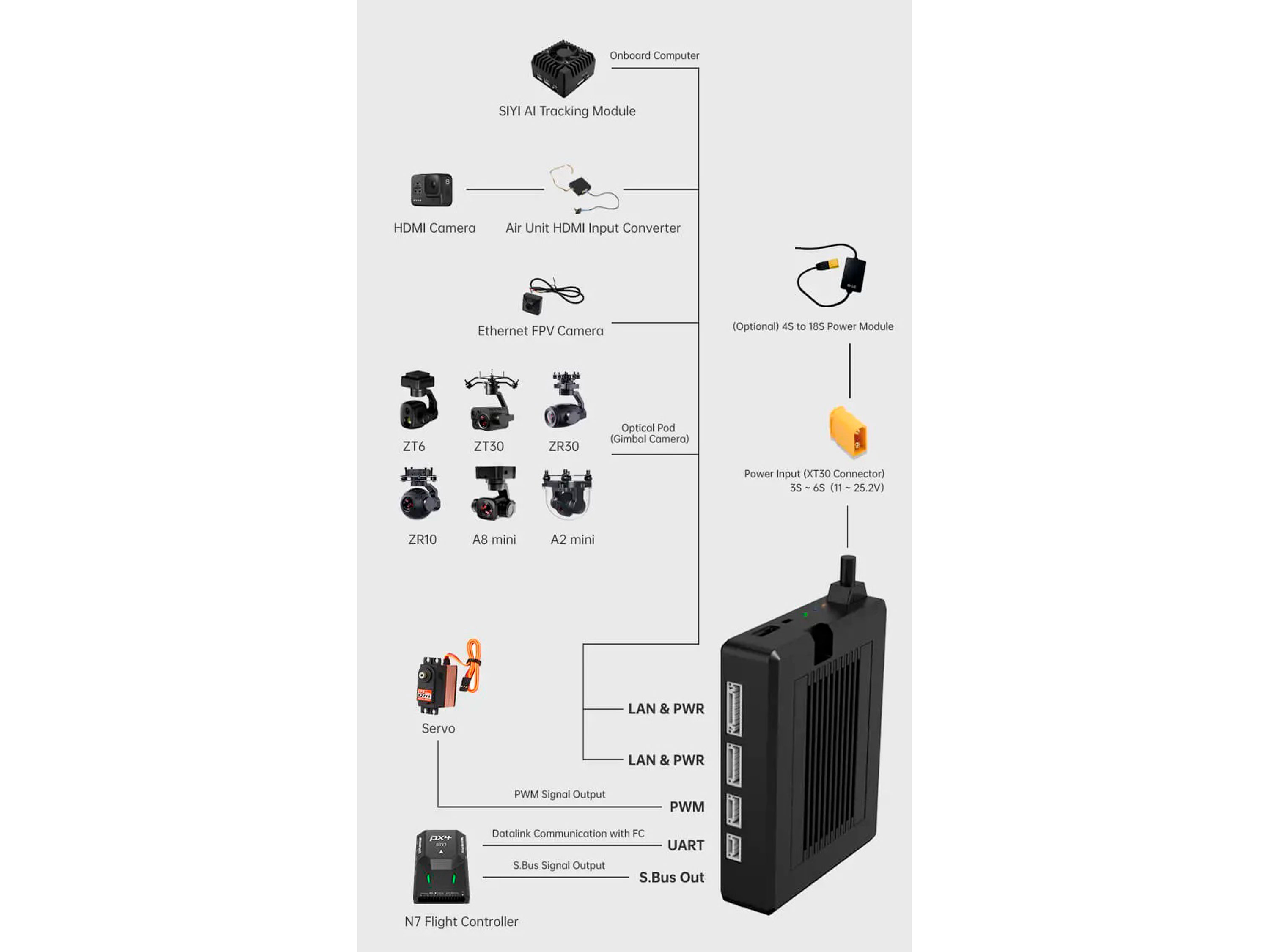

- Интерфейс и порты:
- S.Bus / PPM / UART/ 8-пин (видеовход) / Type-C;
- Усиление антенны: 5dBi;
- Потребляемая мощность:
- средняя: 2.8Вт;
- максимальная: 12Вт.
- Разъем для наружного питания: XT30;
- Рабочее напряжение:
- 12.6-25.2В (3-6S Li-Po);
- 4-18S Li-Po (расширяется с помощью модуля питания).
- Размер: 70х55х16мм;
- Вес: 74г.

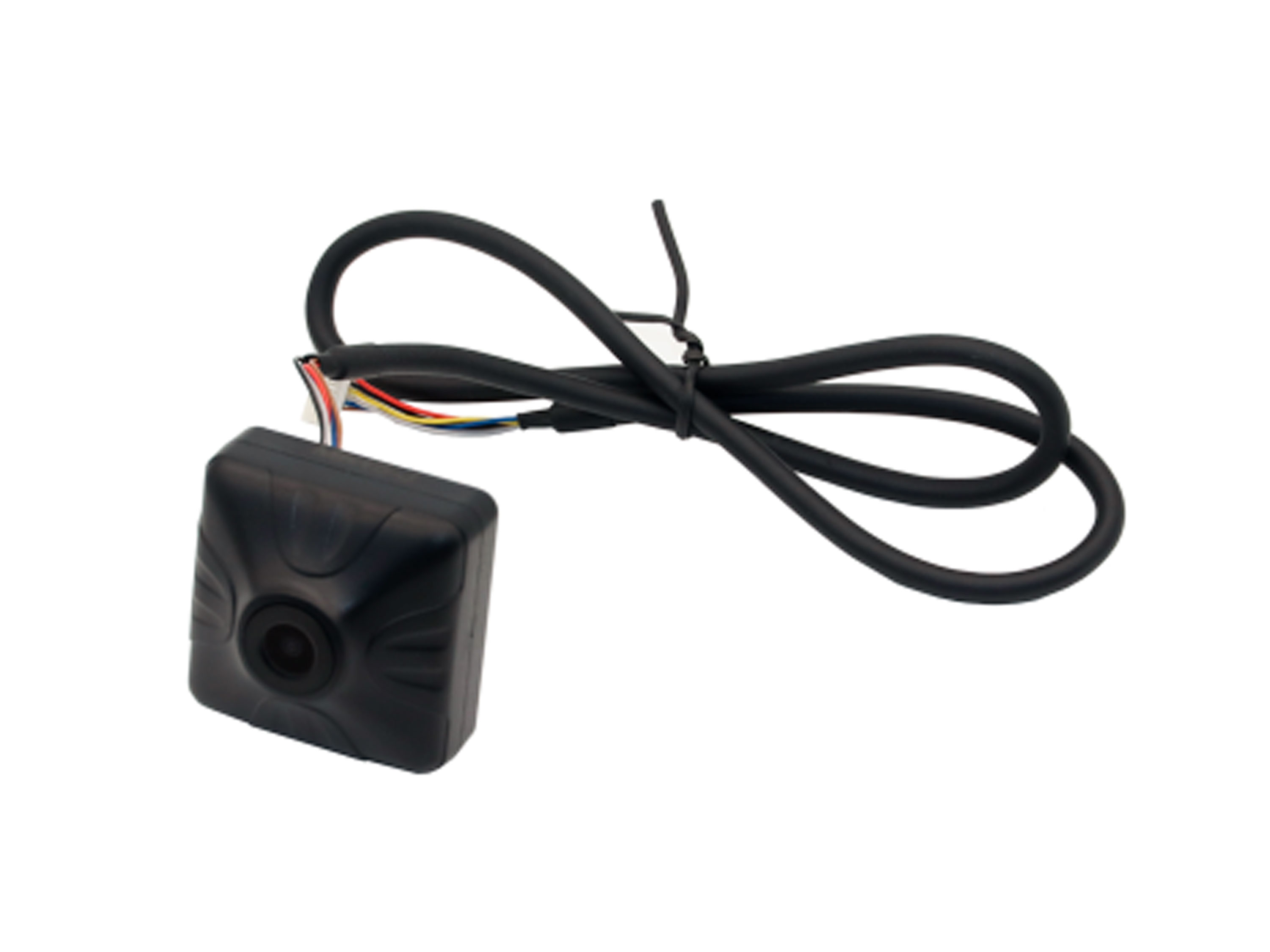

Технические характеристики камера R1M:
- Матрица: 1/2.9" CMOS;
- Объектив: 3.2мм;
- Расширение:
- 1080p (30к/c);
- 720p (30к/c).
- Угол обзора:
- диагональный: 90°;
- горизонтальный: 80°.
- Потребляемая мощность: 2.5Вт;
- Рабочее напряжение: 12В;
- Длина кабеля: 100см;
- Размеры: 42х42х25мм;
- Вес: 23г.

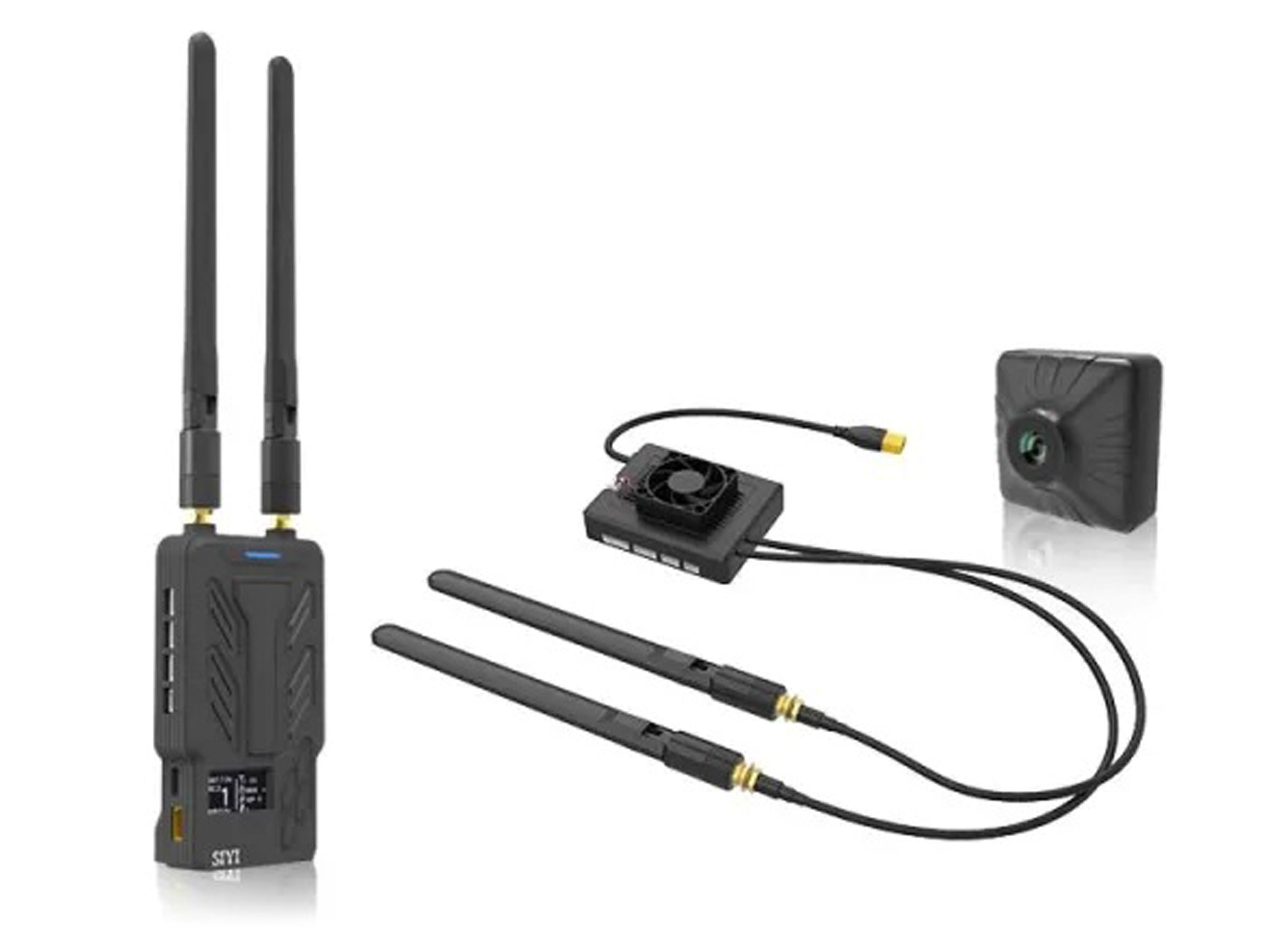

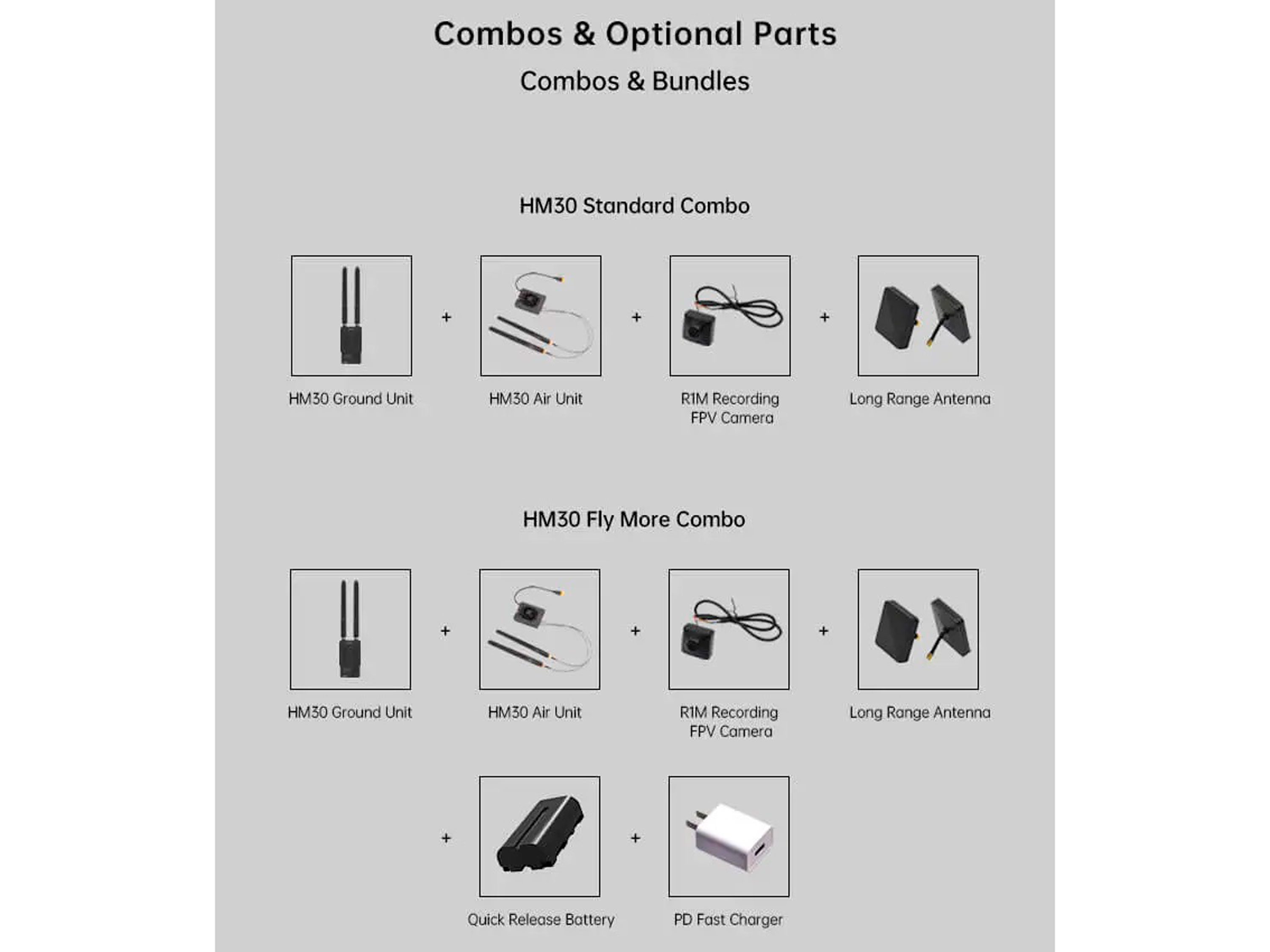

Комплектация:
- Модуль видеопередатчика SIYI HM30 (Ground Unit) *1шт;
- Модуль видеоприемника SIYI HM30 (Air Unit) *1шт;
- Цифровая IP-камера SIYI R1M *1шт;
- Дальнобойная патч-антенна SIYI *2шт;
- Комплект кабелей для подключения и питания *1шт;
- Инструкция на английском *1шт.
