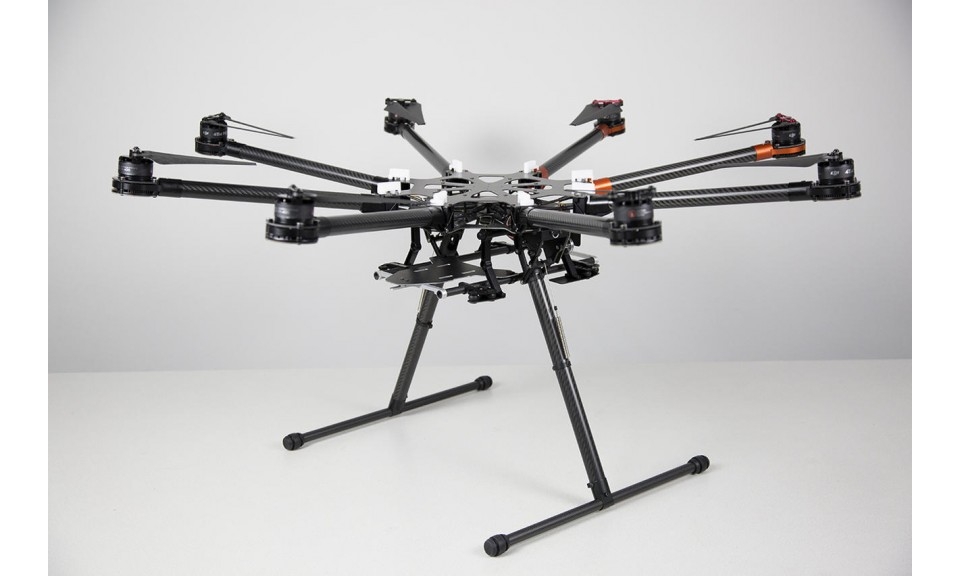

Для задоволення збільшених вимог професійної відео, фото та кінозйомки компанія DJI створила октокоптер DJI S1000, призначений спеціально для високоякісної зйомки за допомогою камер Canon 5D Mark II і III. Кожна деталь дизайну коптера підпорядкована єдиній думці творців - реалізувати міцну і легку конструкцію для більш тривалого і надійного польоту. Мультикоптер поставляється з комплектними складними шасі, що складаються за кілька секунд променями і пропелерами для мінімізації розмірів для зберігання і перевезення. Важливим при цьому є те, що, платформа з встановленим підвісом і камерою, готова до роботи буквально за кілька десятків секунд, необхідно лише її вивантажити, розкласти промені, підключити силову батарею і включити камеру і передавач.

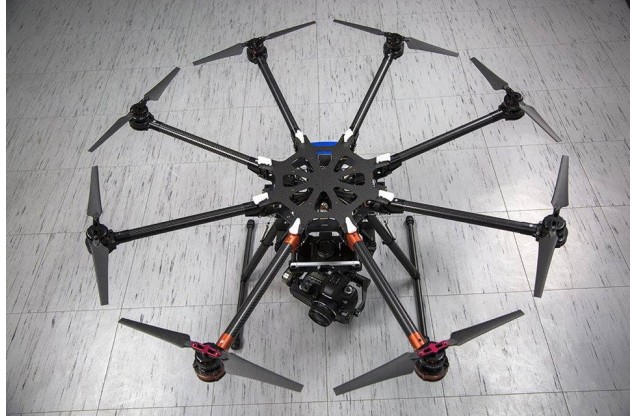

Класична конструкція октокоптера типу V, забезпечує максимальну тягу при одночасному підвищенні ефективності. У комбінації з політними контролерами DJI Wookong M і DJI A2 забезпечується стабільність і повну керованість навіть при втраті одного ротора.
Розподільник силового живлення, інтегрований в центральну частину рами, являє собою систему з запатентованими коаксіальними роз’ємами. Це простий в установці, надійний і ефективний спосіб з’єднання. У системі використовуються іскробезпечні роз’єми AS150, а для підключення модулів і систем польотних контролерів застосований змінений роз’єм XT150, що запобігає неправильному підключенню і короткому замиканню.
Всі силові елементи, промені і деталі шасі зроблені з вуглецевого композитного волокна, яке забезпечує мінімальну вагу, структурну міцність і стабільність при будь-яких навантаженнях під час польоту.
При власній спорядженій вазі приблизно в 4 кілограми, S1000 може нести корисне навантаження в 6 кілограм, що дозволяє легко нести важкі камери типу Canon 5D. При використанні акумулятора 6S 15000 мАг такий сетап може перебувати в повітрі до 15-ти хвилин.
Оскільки підвіс з камерою встановлюється на спеціально розробленому кронштейні, то це в поєднанні з складними шасі дає відмінний широкий кут зйомки без гвинтів в кадрі.
Рама октокоптера пов’язана з підвісом і площадкою для акумуляторів через спеціально розроблену перехідну платформу з демпферами. Це значно знижує високочастотні коливання, що сприяє отриманню детальних і чітких знімків і відео. Спеціальна площадка для акумуляторів особливо зручна при установці і демонтажі силових батарей.
Рама октокоптера DJI S1000 спеціально розроблена для установки будь-яких підвісів серії Zenmuse Z15. Проведена оптимізація розміщення блоків і прокладки сигнальних ліній для установки професійного польотного контролера DJI A2. Антенний блок A2 розміщений далеко від карбонових і металевих елементів для поліпшення якості прийнятого сигналу.

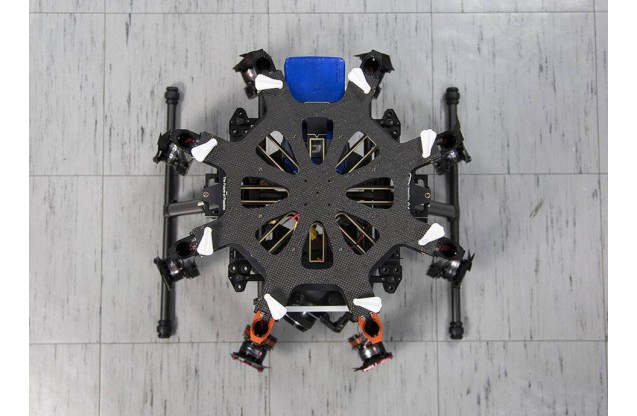

Складні пропелери і всі вісім променів DJI S1000 можуть бути складені простим рухом вниз зводячи до мінімуму габарити для перевезення.
Підготовка до польоту зводиться до підйому променя в робоче положення і фіксація кліпсою червоного кольору.
На центральній частині рами передбачені три роз’єми типу XT60 і вісім інсталяційних місць для різних модулів і компонентів польотних контролерів.
Кожен промінь спроектований з установочними кутами 8° в горизонтальній площині і 3° у вертикальній площині, для поліпшення параметрів стійкості та чутливості при управлінні.
Високомоментні, низькообертові двигуни DJI 4114 PRO 400kV 500W з 15-ти дюймовими карбоновими пропелерами, розташовані під нахилом до центру. Це забезпечує компенсацію при сильному вітрі і дозволяє моделі висіти у воронці. Спеціальний дизайн моторів знижує шум і вібрацію. М’якість польоту, простота обслуговування і великий ресурс - все це особливості даної моделі.
Центральна панель має заздалегідь виконану систему проводки, для підключення регуляторів швидкості та джерела живлення. Це знижує час на комутацію, підвищує надійність і забезпечує швидкий розбір моделі.
Конструкція самих консолей така, що вона забезпечує міцність і в той же час дуже легка. Фактично, вся консоль - це суцільне ребро жорсткості. У кожну консоль інтегрований індикаційний діод. Вид консолі скромний, мінімалістичний, немає звисаючих проводів і виступаючих агрегатів. На кінці консолі розташований двигун DJI 4114 PRO 400kV, він закріплений в карбоновому кільці.
Спершу може здатися, що модель «гола», без електроніки, але це не так. В консолі вбудовані регулятори швидкості 40A з радіаторами охолодження, які керують обертами двигуна. Вони закриті панелями, які можна легко зняти.
Коптер поставляється з 15-ти дюймовими складними карбоновими пропелерами. 6 великих, легких і міцних пропелерів забезпечують більшу підйомну силу. Всі 6 пропелерів розташовані під нахилом до центру моделі. Це дає неймовірну стабільність.
Платформа створена спеціально для установки підвісу DJI Zenmuse 5D, який призначений для установки професійних дзеркальних цифрових камер Canon 5D Mark II або Mark III.
Карданний підвіс і батарея змонтовані на кронштейні з амортизаторами, поміщеними між кронштейном і рамою. Це значно знижує високочастотні коливання і робить знімки чіткішими. Положення відсіку під акумуляторну батарею також робить його більш стабільним і зручним для монтажу і демонтажу.
Даний літальний апарат також поставляється в декількох варіантах комплектації, а саме:
Октокоптер DJI Spreading Wings S1000 з польотним контролером WooKong-M без підвісу
Октокоптер DJI Spreading Wings S1000 з польотним контролером WooKong-M і підвісом на вибір BMPCC/5D MARK II/5D MARK III(HD)
Октокоптер DJI Spreading Wings S1000 з польотним контролером А2 без підвісу
Октокоптер DJI Spreading Wings S1000 з польотним контролером А2 і підвісом на вибір BMPCC/5D MARK II/5D MARK III(HD)
Уточнюйте необхідну конфігурацію та актуальну ціну на етапі формування замовлення!
Технічні характеристики:
Специфікація DJI S1000:
Діагональ - 1045 мм
Довжина променів - 386 мм
Вага одного променя з регулятором, двигуном і гвинтом - 325 грам
Діаметр центральної частини - 337.5 мм
Вага центральної частини - 1330 грам
Розміри шасі: довжина 460 мм, ширина 511 мм, висота 305 мм
Двигуни:
Розміри статора - 41х14 мм
Kv - 400 rpm / V
Потужність - 500 Вт
Вага з охолоджувальною крильчаткою - 158 грам
Регулятори:
Струм - 40А
Напруга - 6S LiPo
Частота сигналу - від 30 Гц до 450 Гц
Частота PWM - 8 КГц
Вага з радіатором - 35 грам
Складні гвинти:
Розміри: 15" * 5.2"
Вага - 13 грам
Параметри октокоптера DJI S1000:
Загальний злітна вага - від 6 кг до 8 кг
Загальна споряджена вага без корисного навантаження - 4,2 кг
Акумулятори LiPo 6S, ємністю від 10000 мАг до 20000 мАг, мінімум 15С
Загальна потужність близько 4000 Вт
Споживання струму в режимі зависання - 1500 Вт (при вазі 9,5 кг)
Час зависання - 15 хвилин, при акумуляторі 15Аг і вазі 9,5 кг
Температурний робочий діапазон - від -10 ° С до + 40 ° С
Комплектація:
• Рама S1000
• 8 регуляторів швидкості 40А
• 8 двигунів 4114 Pro 400 kV 500W
• 8 складних пропелерів 15 дюймів
• Складне посадочне шасі
• Кронштейн GPS датчика
• Тримачі пропелерів
Для користування потрібно докупити:
Для повноцінної роботи до основної рами S1000 потрібні:
• Польотний контролер (A2 або Wookong-M)
• Підвіс (5D/GH4/BMPCC/N5/N7)
• Два пульта управління (Futaba T14SG і T10J) для пілота і оператора
• FPV система DJI AVL58 для передачі відео на монітор
• Телеметрія (для відображення польотних даних на моніторі)
• Батарея (15000 або 20000 мАч)
• Зарядний пристрій
|
