Загальний опис

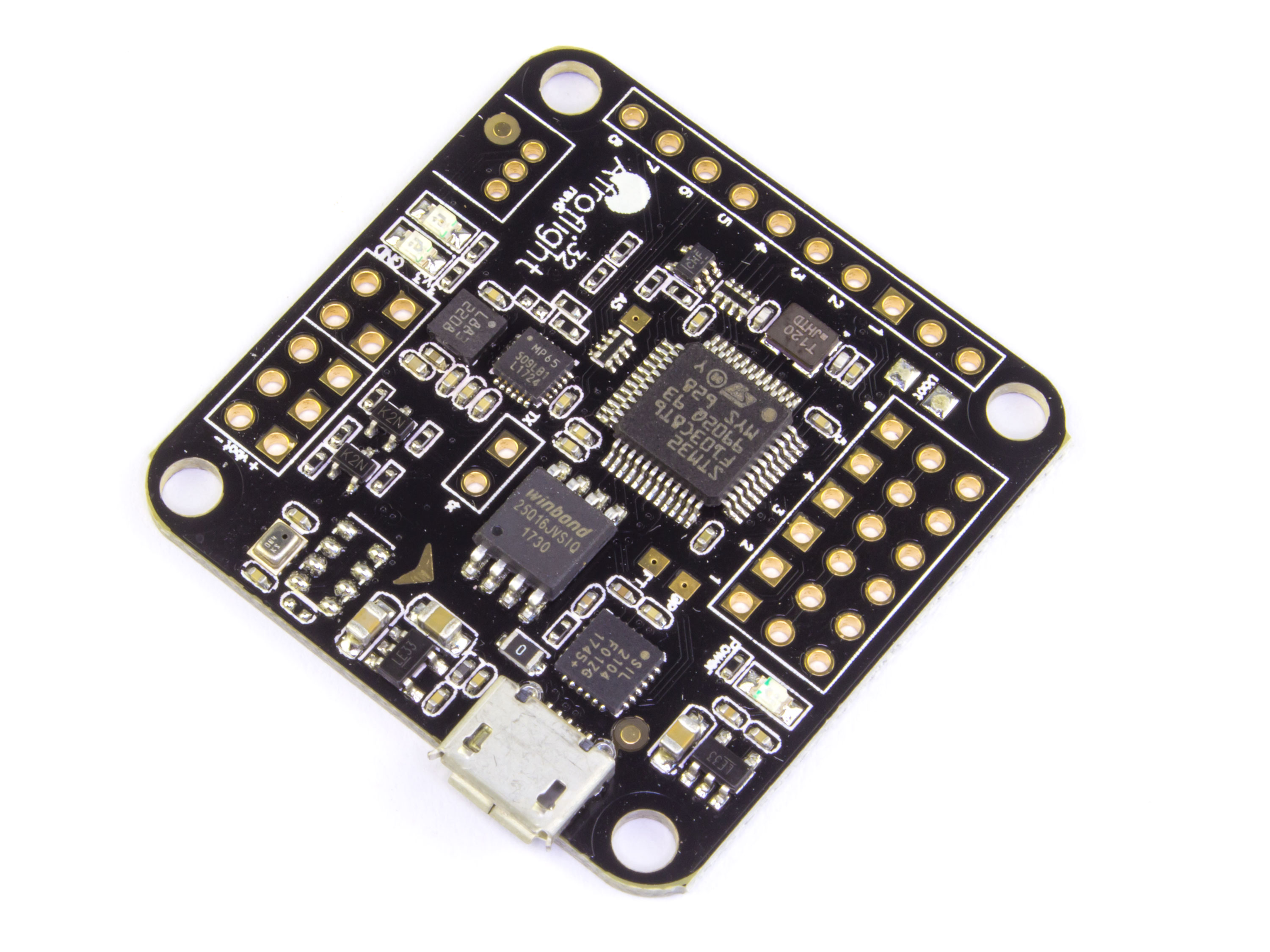

Naze32 rev6 10 DOF - це версія контролера з більш якісними сенсорами барометра MS6511 і компаса MHC5983, які працюють точніше ніж у звичайній 10 DOF.

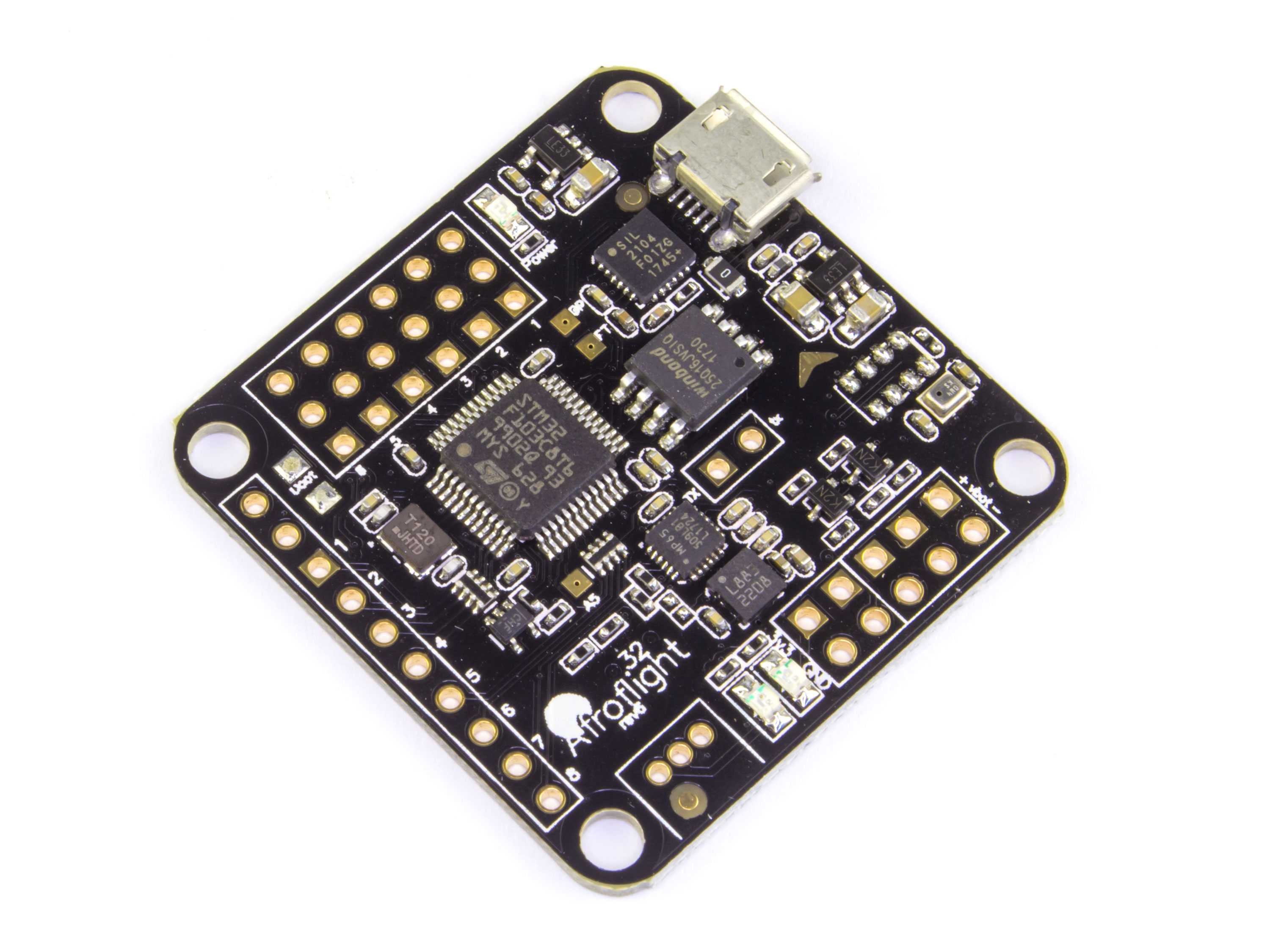

• USB порт перемістили в праву верхню сторону плати для більш зручного підключення;
• Новий чіп акселерометра MPU 6500;
• Покращений барометр - MS6511, з ще більш точної роботою і компас MHC5983;
• Підтримка SBUS, тепер можна підключати безпосередньо ваш FRsky SBUS приймач без перехідників;
• Виділений порт Spectrum Satellite;
• Додатковий чіп пам’яті з 2MB для роботи blackbox і записи бортовий інформації.

Технічні характеристики:

• Процесор: STM32F103CxT6 CPU (32bit ARM Cortex M3, 72MHz, 64K / 128K flash);
• Датчик гіроскоп + акселерометр Invensense MPU6500 3-axis gyro;
• Цифровий компас Honeywell HMC5883 (rev 6 full);
• Барометр MS5611 high sensitivity pressure sensor (rev 6 full);
• Сучасний 32-бітний процесор STM32F103C8T6;
• Вбудований датчик напруги (до 6S);
• Підключення і настройка контролера через Micro USB;
• Вихід на телеметрію;
• Вбудований вихід на FrSky телеметрію з інвертором;
• До 8-ми входів від приймача. Підтримка PPM з’єднання по одному дроту (FrSky, і ін.);
• Вибір різних рам квадрокоптера: Quad / Hexa / Tri / Bi / Y4 / Y6 / Octo;
• Дуже яскраві індикаційні світлодіоди;
• Підключення пищалки бузера прямо до плати;
• Піни 6 + 8 PWM I / O можна перепрограмувати як вхід або вихід для RC / CPPM / Motors / Servos;
• Бортовий самописець 2MB BlackBox (16Mbit) SPI flash memory SBUS inverter;
• CPPM (до 12 каналів) RC вхід;
• 8 канальний стандартний PWM RC вхід;
• Вбудований microUSB роз’єм для телеметрії і оновлень через програмовані світлодіоди.

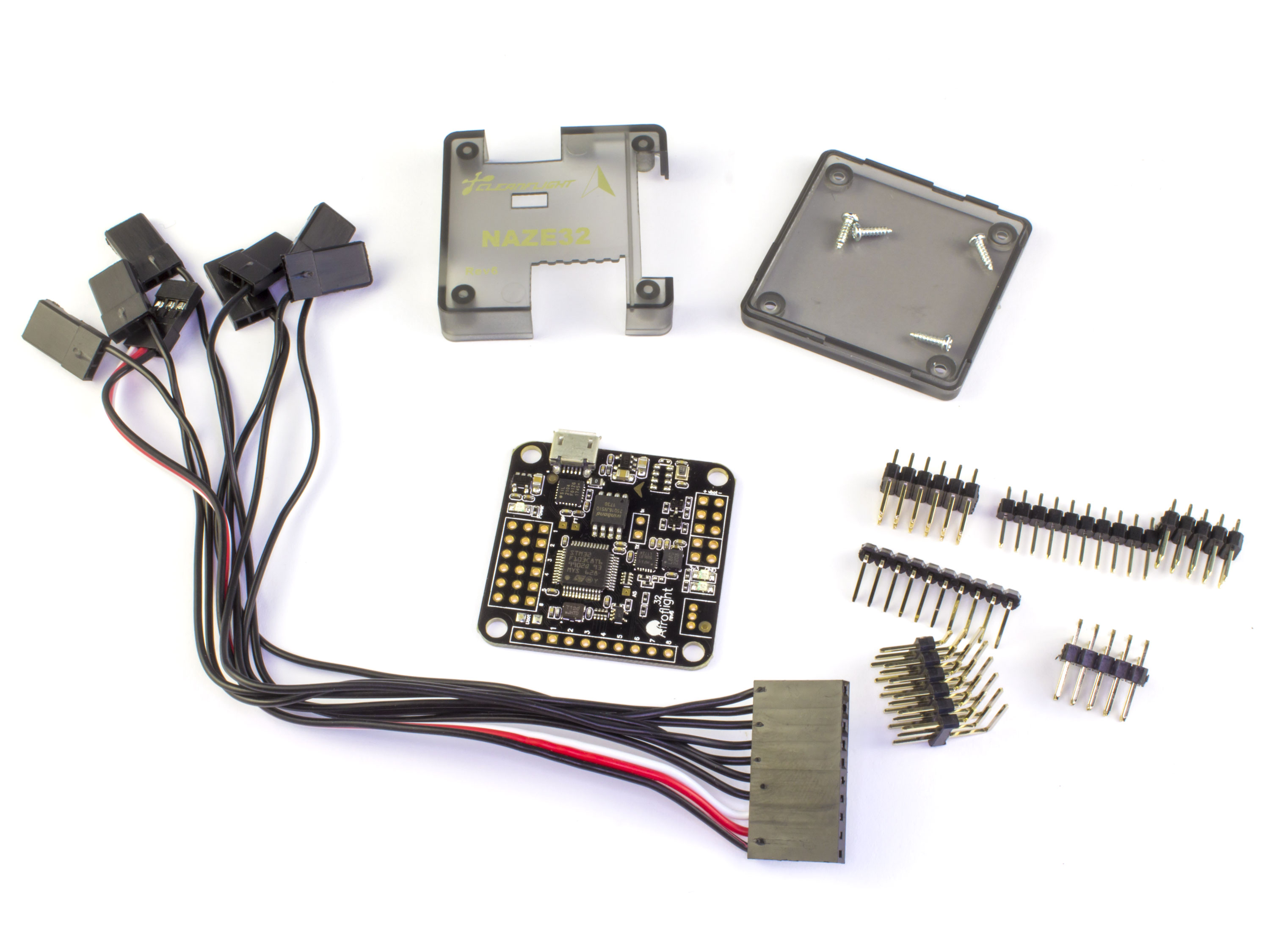

Комплектація:

• Плата Naze32, версія Rev 6 *1шт.
• Контактний роз’єм 2x5мм *1шт.
• 12x2 контактний роз’єм в двох варіантах: 3x6 мм 2x3мм
• RX PWM кабель для підключення *1шт.

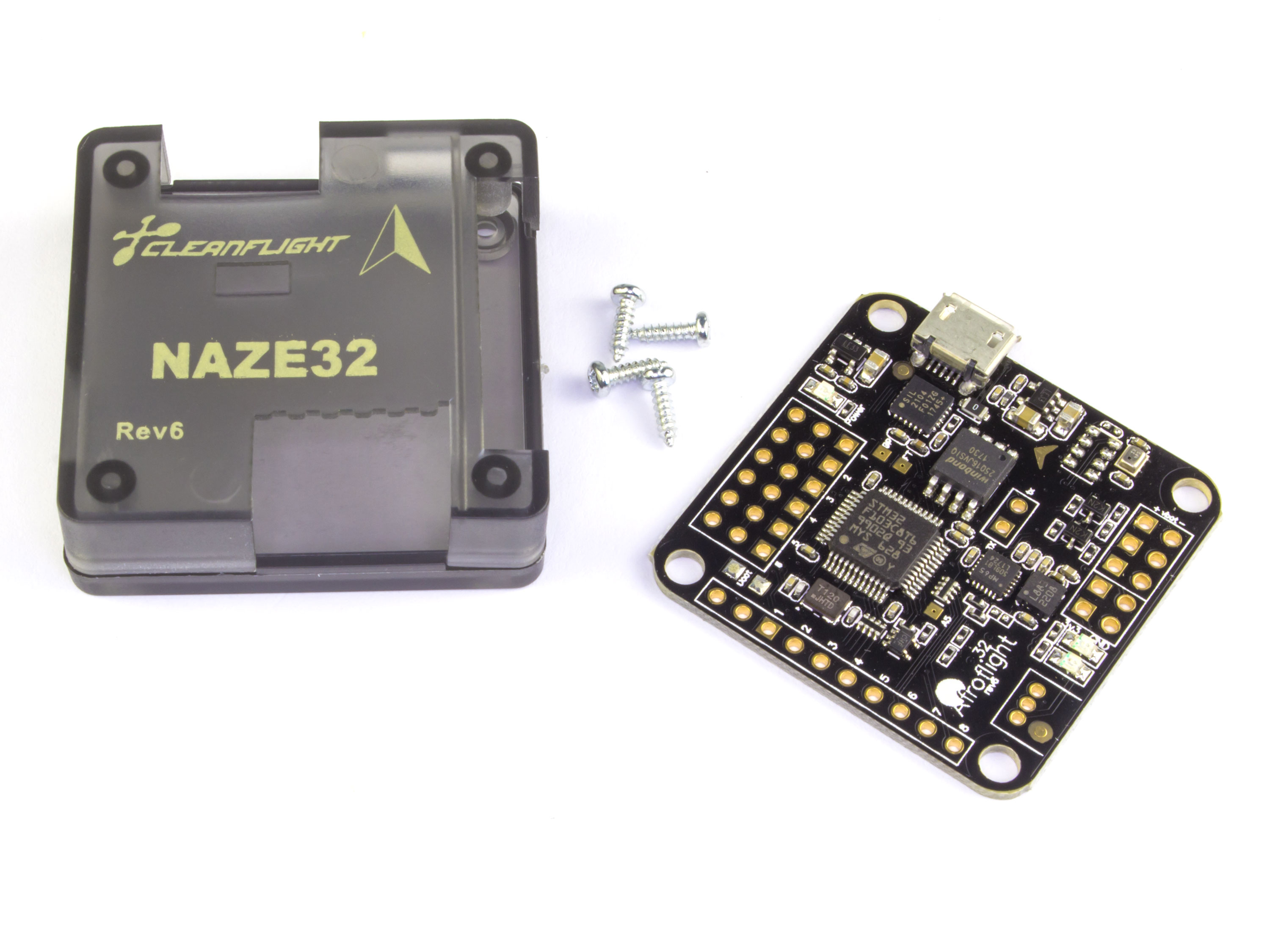

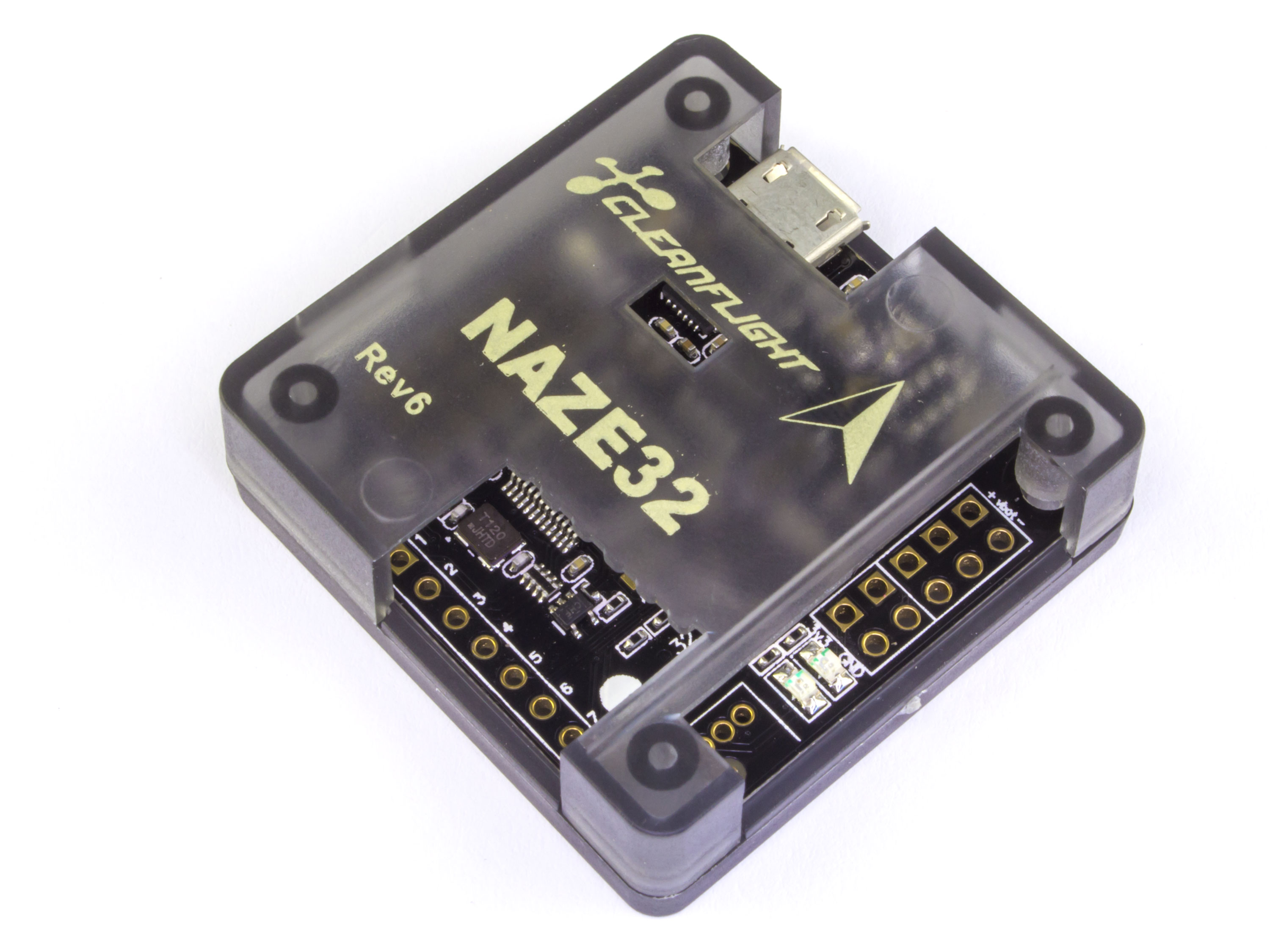

• Пластиковий корпус *1шт.
