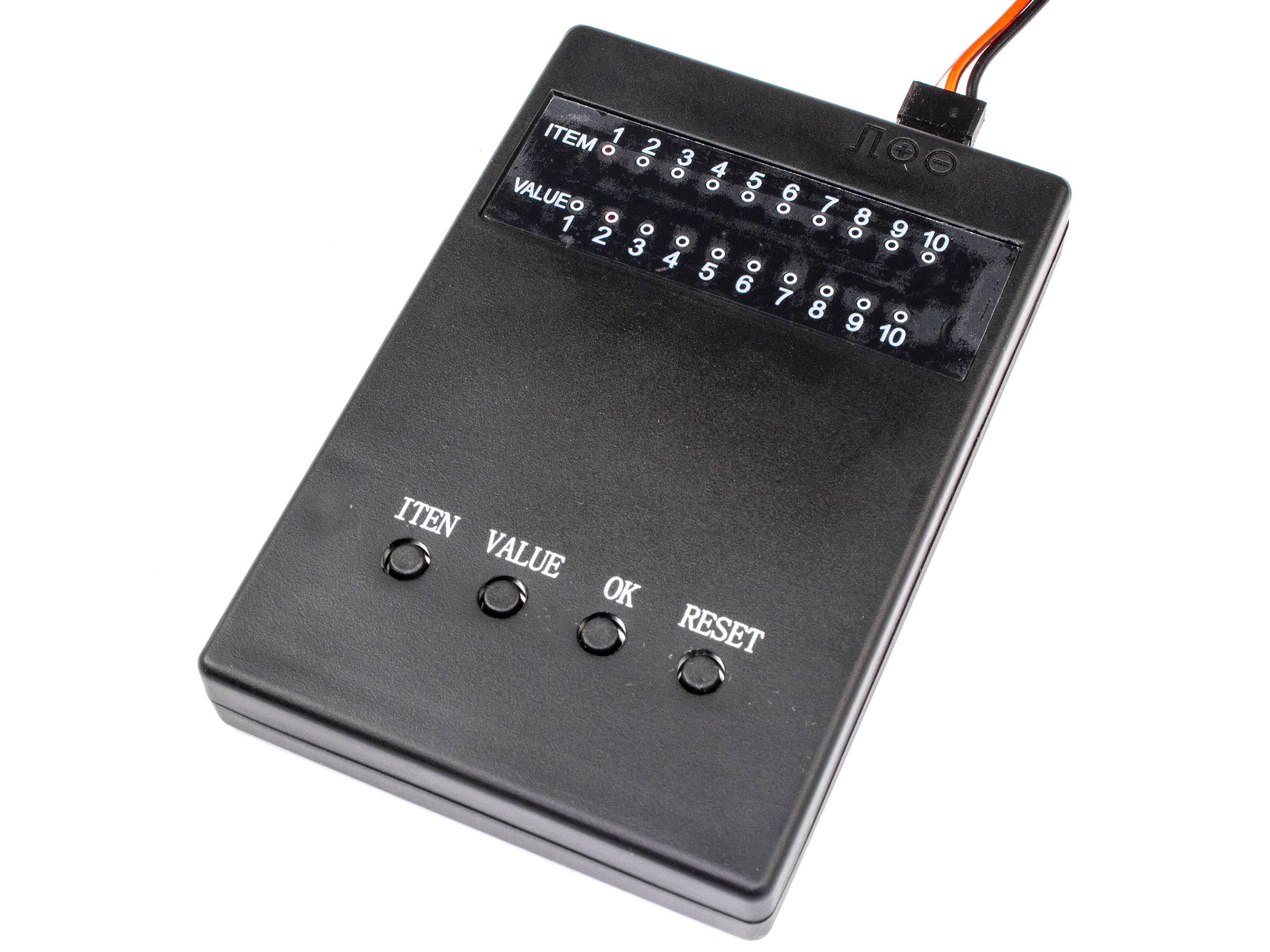

Програмна карта M-H120A

Карта програмування для безколекторних регуляторів M-H120A V2.3.

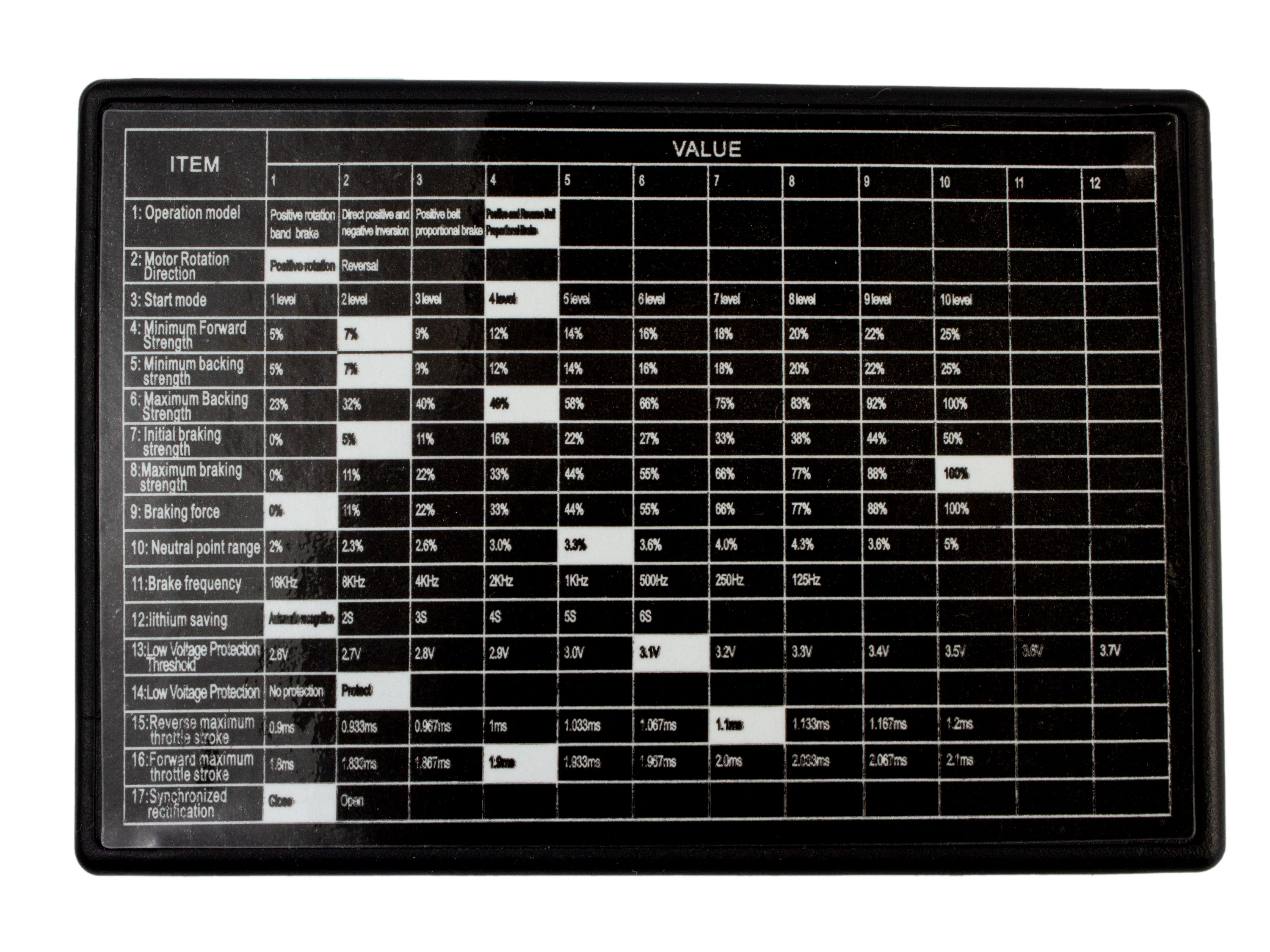

• 1 Operation mode (режими руху):
• Positive rotation band brake (передній хід та гальма);
• Direct positive and negative rotation (передній та задній хід);
• Positive belt proportional brake (передній хід та пропорційні гальма);
• Positive and reverse belt proportional brake (передній хід, задній хід та пропорційні гальма).
• 2 Motor rotation (напрямок обертання двигуна):
• Possitive rotation;
• Reversal.
• 3 Start Mode (режим старту - наскільки плавно запускається двигун):
• 1 level/ 2 level/ 3 level/ 4 level/ 5 level/ 6 level/ 7 level/ 8 level/ 9 level/ 10.
• 4 Minimum forward strength (мінімальні обороти двигуна при передньому ході):
• 5% / 7% / 9% / 12% / 14% / 16% / 18% / 20% / 22% / 25%;
• 5 Minimum backing strength (мінімальні обороти двигуна при задньому ході):
• 5% / 7% / 9% / 12% / 14% / 16% / 18% / 20% / 22% / 25%;
• 6 Maximum backing strength (максимальні обороти при задньому ході):
• 23% / 32% / 40% / 49% / 58% / 66% / 75% / 83% / 92% / 100%;
• 7 Initial braking strength (мінімальне зусилля гальм. Воно не може бути більше ніж Maximum braking strength. Якщо встановити більше, тоді даний параметр просто не буде враховано):
• 0% / 5% / 11% / 16% / 22% / 27% / 33% / 38% / 44% / 50%;
• 8 Maximum braking strength (максимальне зусилля гальм):
• 0% / 11% / 22% / 33% / 44% / 55% / 66% / 77% / 88% / 100%;
• 9 Breaking force (зусилля гальм):
• 0% / 11% / 22% / 33% / 44% / 55% / 66% / 77% / 88% / 100%;
• 10 Neutral point range:
• 2.0% / 2.3% / 2.6% / 3.0% / 3.3% / 3.6% / 4.0% / 4.3% / 4.6% / 5.0%;
• 11 Brake frequency:
• 16KHz / 8KHz / 4KHz / 2KHz / 1KHz / 500Hz / 250Hz / 125Hz;
• 12 Lithium saving (вибір кількості елементів акумулятора для відсікання напруги):
• Auto / 2S / 3S / 4S / 5S / 6S;
• 13 Low voltage protection threshold (напруга відсікання акумулятора на одному елементі):
• 2.6V/ 2.7V/ 2.8V/ 2.9V/ 3.0V/ 3.1V/ 3.2V/ 3.3V/ 3.4V/ 3.5V/ 3.6V/ 3.7V;
• 14 Low voltage protection (вмикання/вимикання опції відсікання низької напруги акумулятора):
• No protection;
• Protect.
• 15 Reverse maximum throttle stroke (таймінг заднього ходу):
• 0.9ms;
• 0.933ms;
• 0.967ms;
• 1.0ms;
• 1.033ms;
• 1.067ms;
• 1.1ms;
• 1.133ms;
• 1.167ms;
• 1.2ms.
• 16 Forward maximum throttle stroke (таймінг переднього ходу):
• 1.8ms;
• 1.833ms;
• 1.867ms;
• 1.9ms;
• 1.933ms;
• 1.967ms;
• 2.0ms;
• 2.033ms;
• 2.067ms;
• 2.1ms.
• 17 Synchronized rectification:
• Close;
• Open.

Технічні характеристики:

• Робоча напруга: живлення від регулятора;
• Розмір: 81х56х12мм;
• Вага: 30г.

Комплектація:

• Програмна карта M-H120A *1шт.
