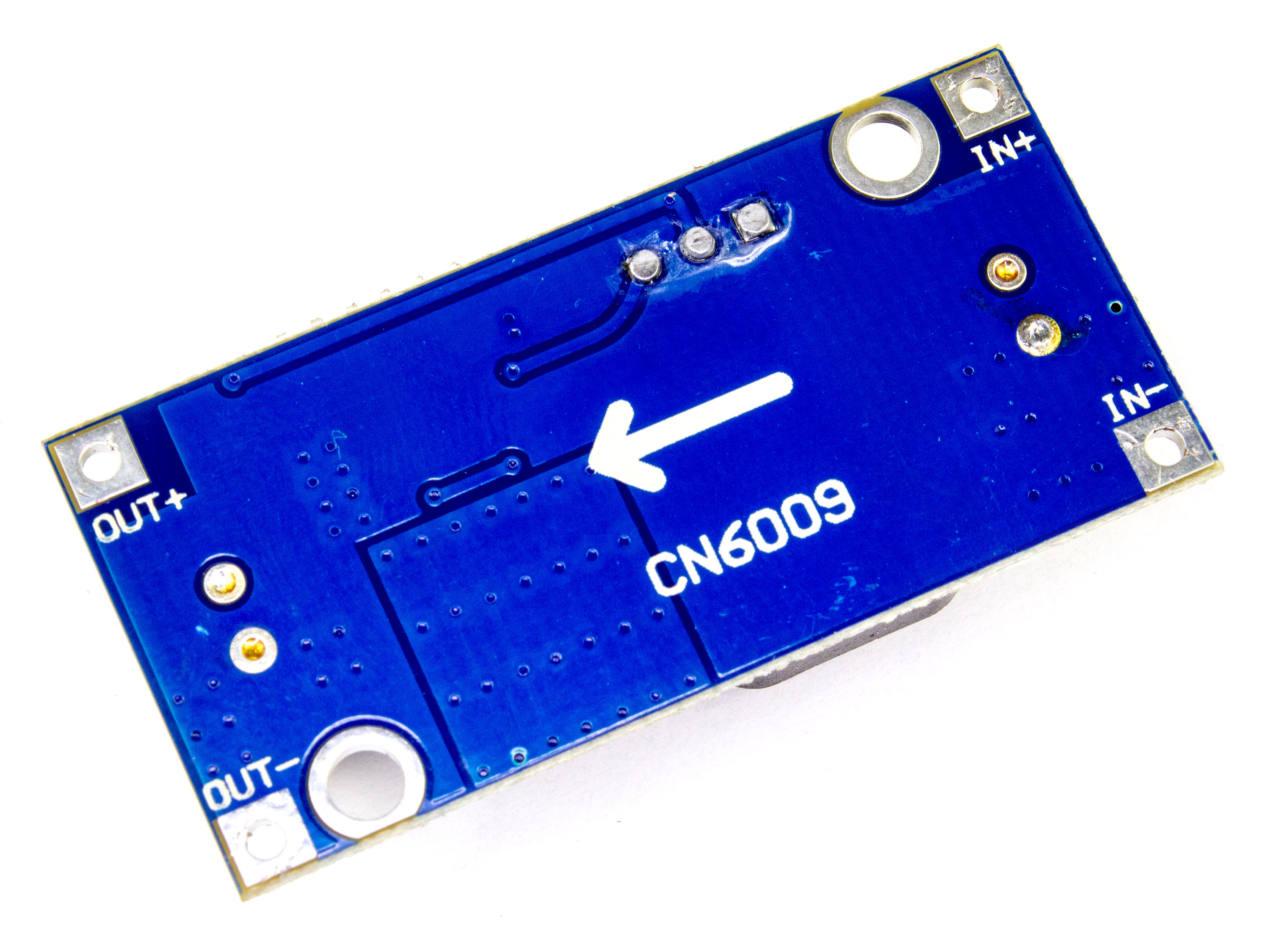

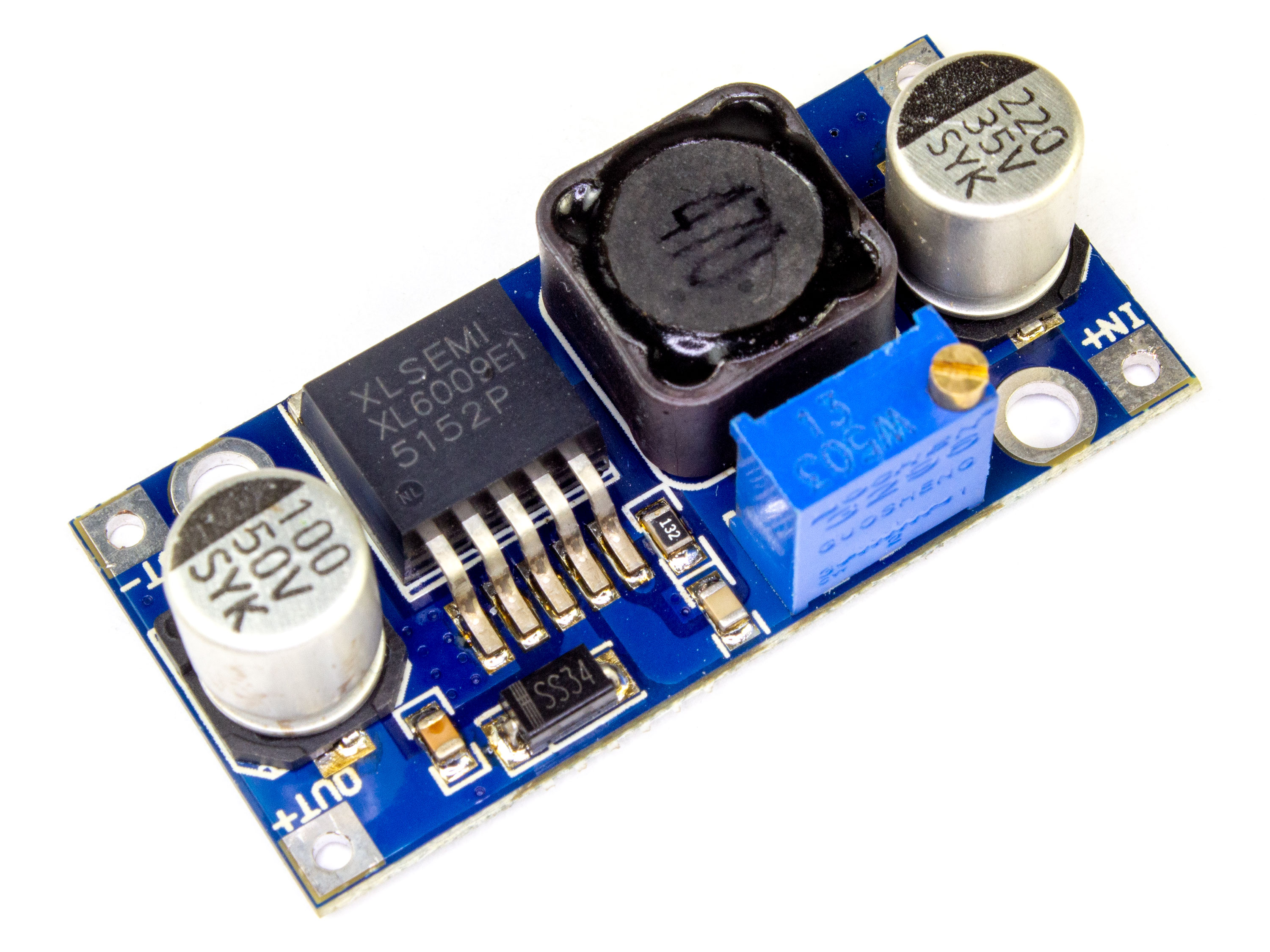

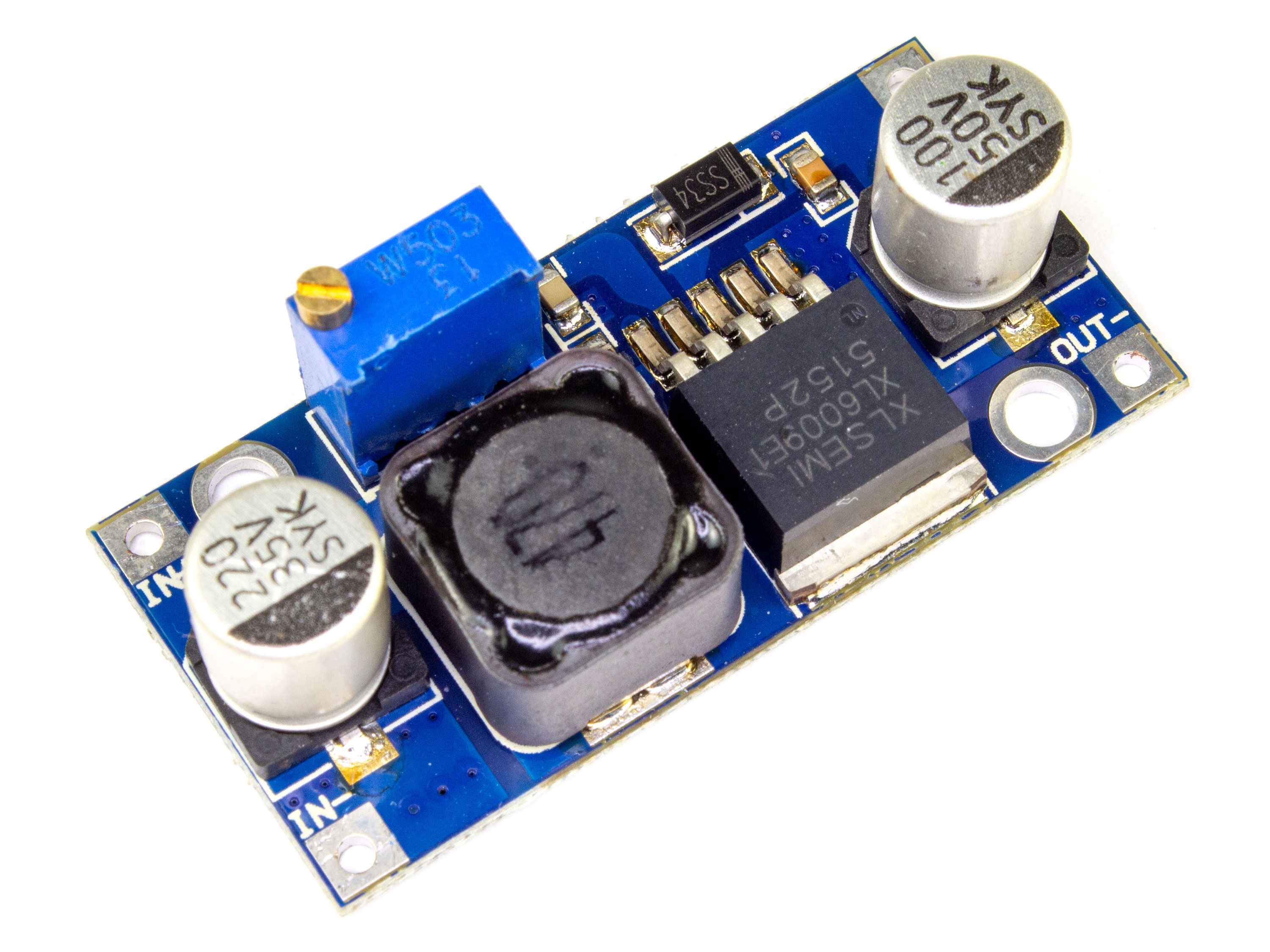

Мініатюрний регульований перетворювач зроблений на базі мікросхеми XL6009 (C6009).
XL6009 - це аналог перетворювача LM2577 з рядом переваг:
- Вбудований польовий транзистор (замість біполярного у LM);
- Частота перетворення 400кГц (замість 52кГц у LM);
- Наявність частотної компенсації;
- Збільшений максимальний струм.
На вхід подається напруга від 3В до 34В, на виході отримаємо 4В-35В. Вхідна напруга завжди має бути нижчою від вихідної.
Заявлені технічні характеристики:
- Тип перетворювача: підвищує;
- Маркап: XL6009 (C6009);
- Вхідна напруга: 3В-32В;
- Вихідна напруга: 5В-35В;
- Максимальний вихідний струм: 2.5А;
- Частота перетворювання: 400кГц;
- ККД: 94%;
- Розміри: 43х20х10мм;
- Вага: 10г.
Справжні технічні характеристики:- Тип перетворювача: підвищує;
- Маркап: XL6009 (C6009);
- Вхідна напруга: 3.1В-32В;
- Вихідна напруга: 5В-45В;
- Максимальний вихідний струм: 2А;
- Максимальна вихідна потужність: 25Вт;
- ККД: при напрузі до 32В - 94%, вище 32В ККД падає до 80%;
- Струм споживання без навантаження: 5мА (при вхідній напрузі 12В);
- Частота перетворювання: 400кГц;
- Розміри: 43.4х21.2х12мм;
- Вага: 10г.
Комплектація:
- Регульований перетворювач XL6009 (для підвищення напруги) *1шт.
