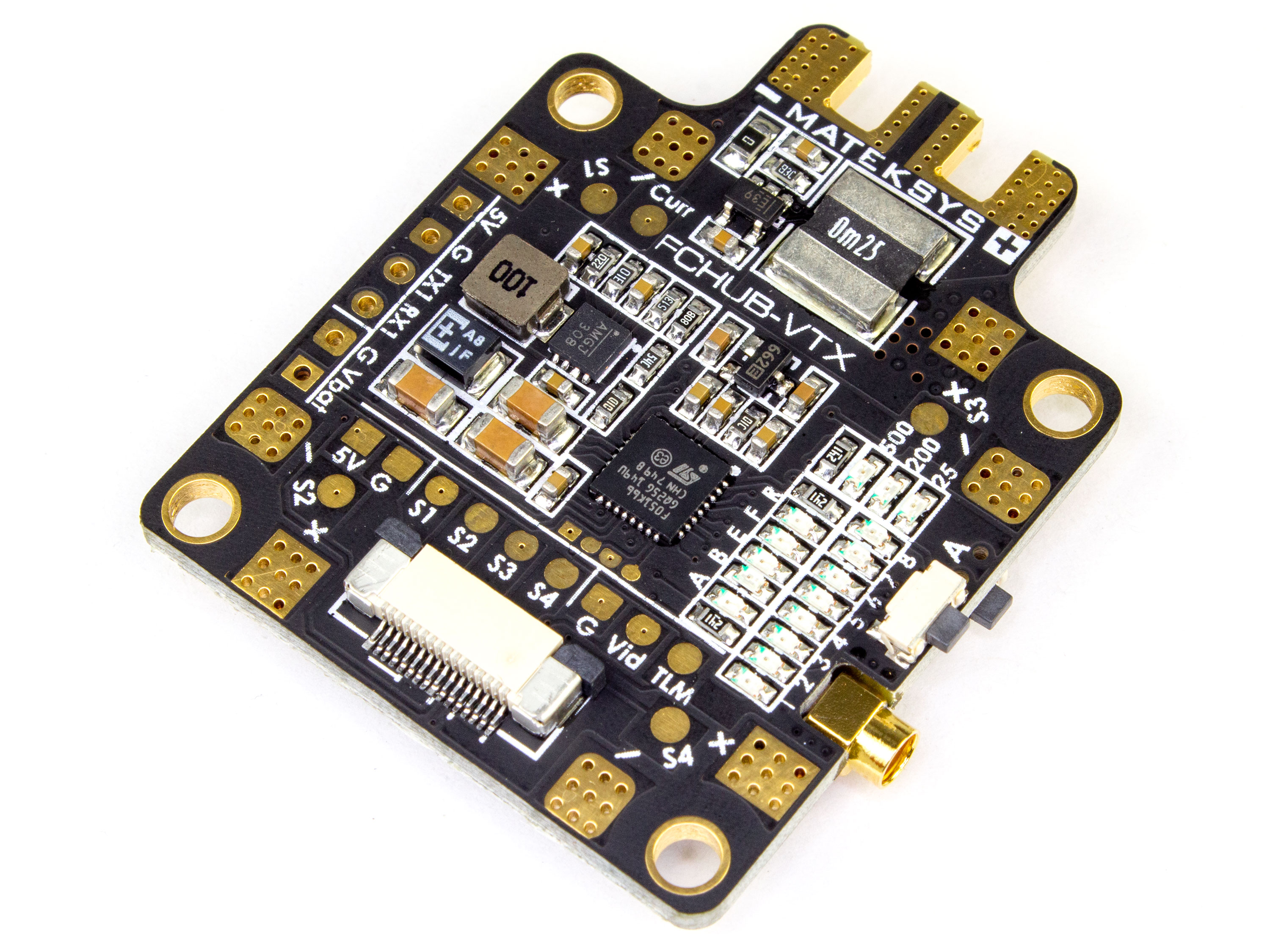

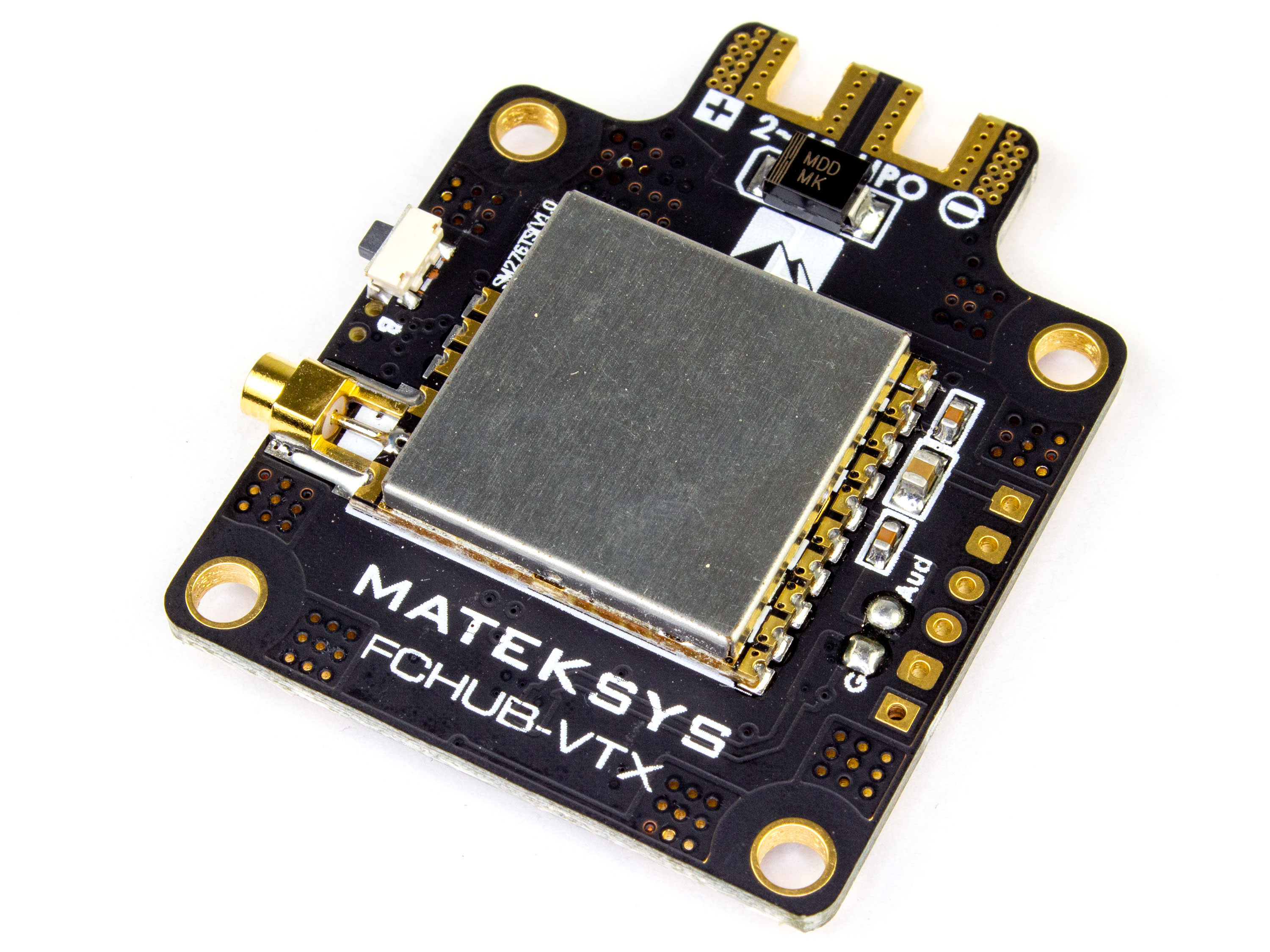

Matek FCHUB-VTX 2в1 (плата розподілу живлення і відеопередавач 5.8ГГц)

Matek FCHUB-VTX - це плата розподілу живлення (PDB) і відео передавач (5.8ГГц) два в одному.

PDB має 4 пари контактних площадок для підключення максимум до чотирьох регуляторів (до 120А) та вбудований BEC 5В/1А для додаткового живлення.

Відеопередавач на 40 каналів з можливістю вибору частоти та з підтримкою налаштувань і оновлення прошивки через меню Betaflight. На платі є кнопка та LED індикатори для перемикання каналів і потужності.

Роз'єм для підключення антени замінений зі стандартного RP-SMA на MMCX.

Плата додатково комплектується конденсатором Rubycon (35В 470uF) для згладжування пульсацій напруги по живленню.

FCHUB-VTX сумісній з усіма сучасними платами керування (контролерами).

Технічні характеристики:

PDB:

• Вхідна напруга: 6-27В (2-6S LiPo);
• Вихідний безперервний струм: 120А (4х30А);
• Вихідний піковий струм (5сек): 184А (4х46А);
• Сенсор напруги: 184А;
• BEC: 5В/1А.

VTX:

• Робоча частота: 5.8ГГц;
• Кількість каналів: 40;
• Відео: PAL/NTSC;
• Потужність передавача: 25, 200, 500мВ (перемикається);
• Споживання передавача: 3.1Вт при 500мВт;
• Опір відео-входу: 75Ом;
• Частота аудіо: 6.5МГц;
• Роз’єм антени: MMCX.

• Відстань між отворами кріплення: 30.5х30.5мм;
• Розмір: 45х36х7мм;
• Вага: 12.3г. (без антени і конденсатора);
• Вага: 16г. (з антеною і конденсатором).

Комплектація:

• Matek FCHUB-VTX 2в1 *1шт;
• Подовжувач з MMCX на RP-SMA-F (9см) *1шт;
• Антена RG178 штирьова 5.8ГГц (8см) *1шт;
• Конденсатор Rubycon ZLH 35В 470uF *1шт.
