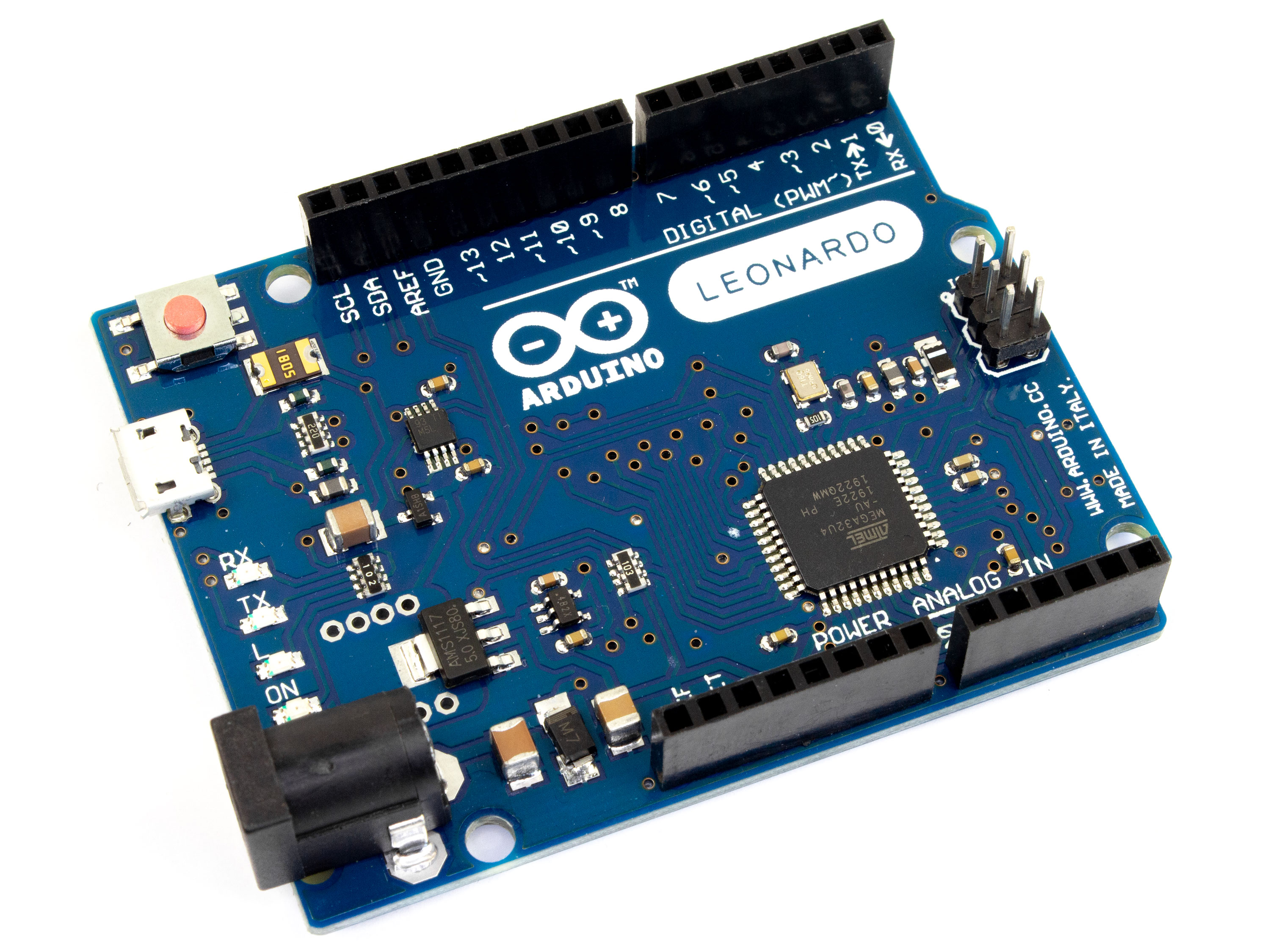

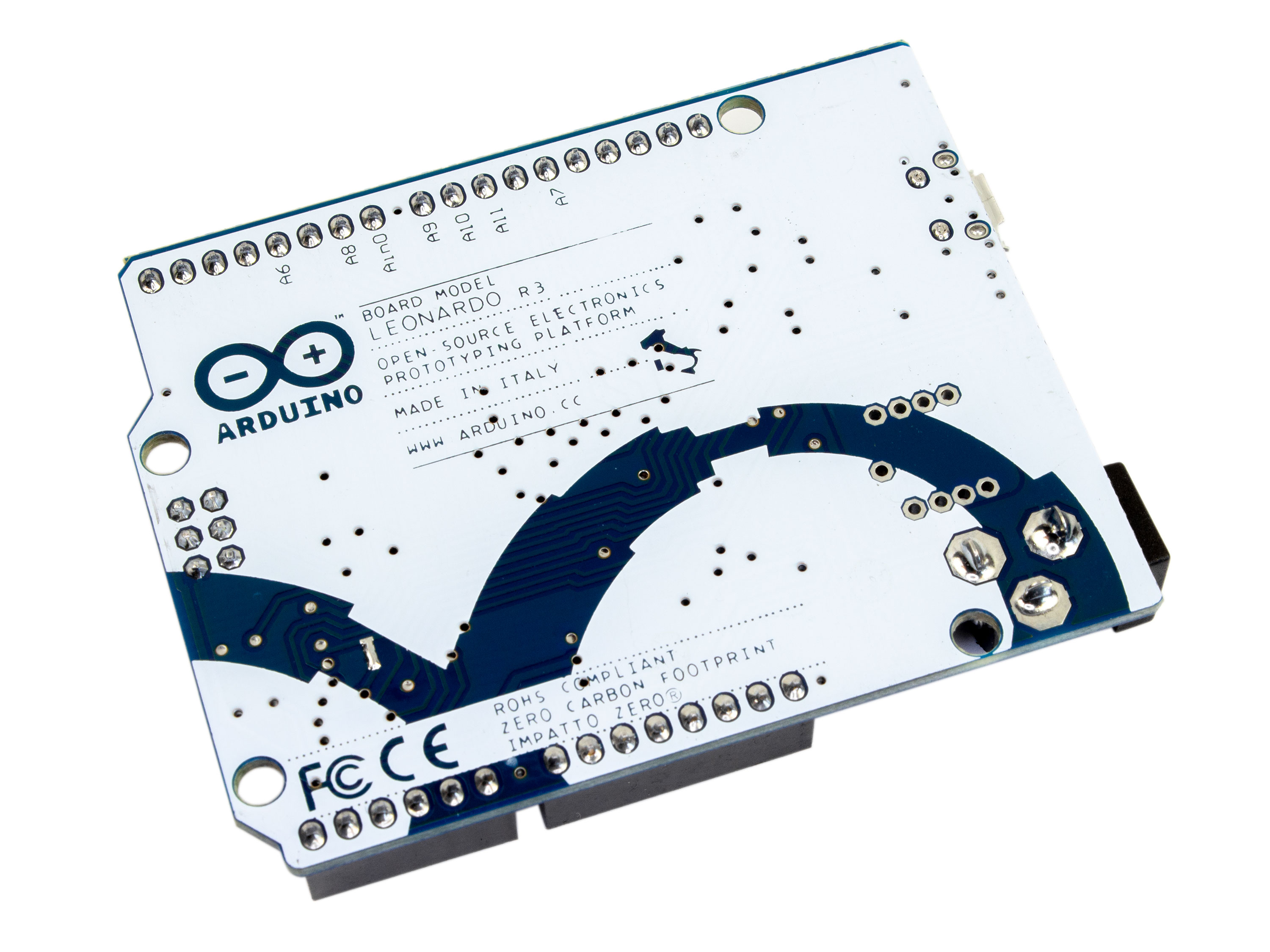

Контролер Arduino Leonardo R3

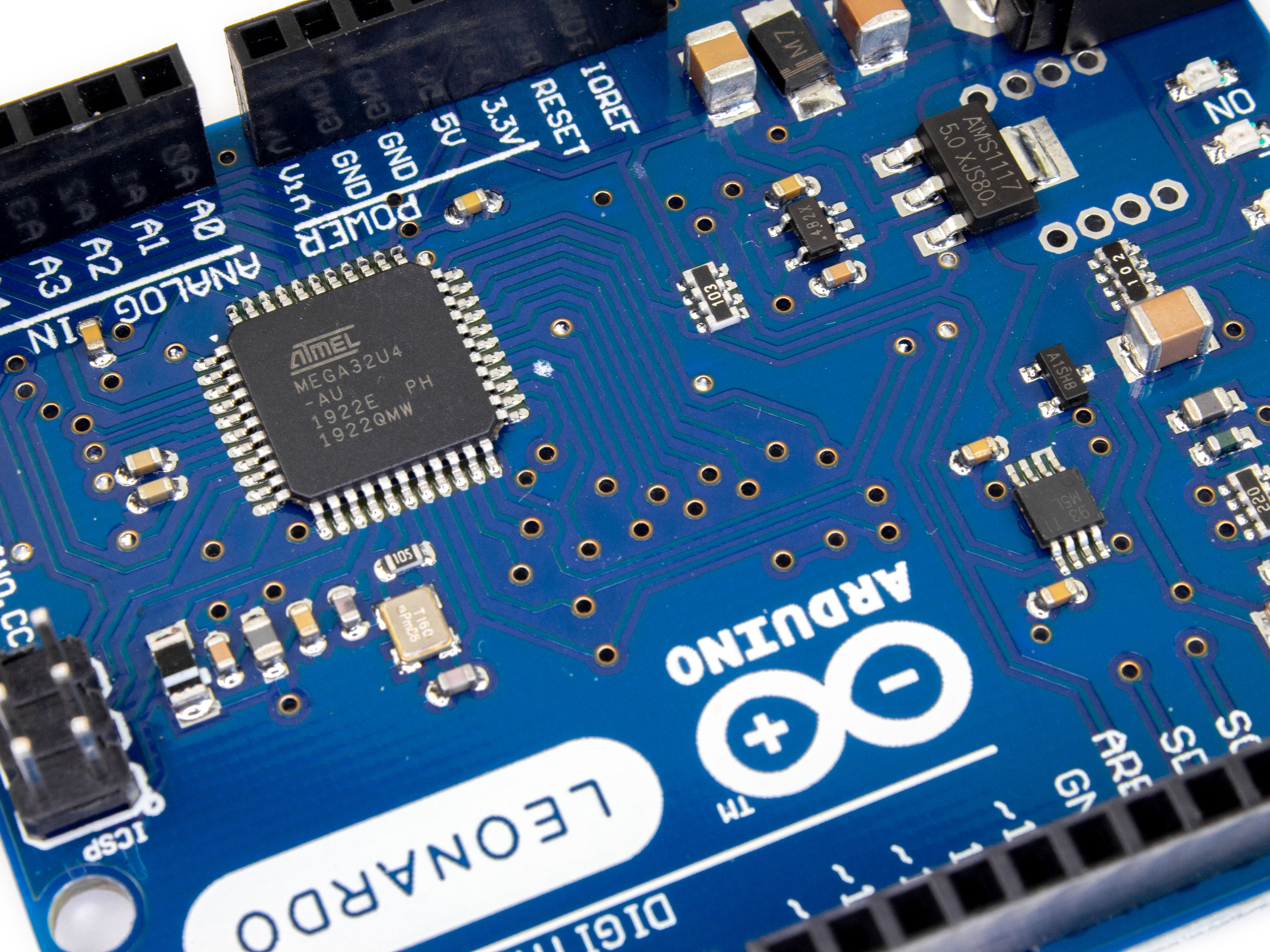

Репліка оригінальної плати Arduino Leonardo. Плату зроблено на основі мікроконтролера ATmega32u4.

Контролер Arduino Leonardo - це той самий Arduino UNO але з іншим мікроконтролером та певним рядом переваг:

• Збільшено кількість аналогових входів з 6 до 12;
• Збільшено кількість цифрових входів з 14 до 20 (з 6 до 7 ШІМ);
• Роздільні незалежні інтерфейси для USB і UART.

Відмінність Leonardo від всіх попередніх плат полягає в тому, що його USB-контролер вбудований безпосередньо в мікроконтролер ATmega32U4, що виключає необхідність в додатковому процесорі. Завдяки цьому при приєднанні до комп'ютера Leonardo може розпізнаватись не тільки як віртуальний COM-порт, але і як звичайний HID-пристрій (мишка, клавіатура).

Через дещо відмінну розпіновку від Arduino UNO можлива несумісність з деякими платами розширення.

Плата підключається за допомогою кабеля USB-microUSB.

Програмується за допомогою програмного забезпечення ArduinoIDE.

 Технічні характеристики:

• Мікроконтролер: ATmega32u4;
• Робоча напруга: 5В;
• Тактова частота: 16МГц;
• Вхідна напруга живлення: 6-12В;
• Цифрові входи/виходи: 20 (7 з яких ШІМ);
• Аналогові входи: 12;
• Максимальний струм одного входу/виходу: 40мА;
• Максимальний струм одного виводу (3.3В): 50мА;
• Інтерфейси: I2C/TWI, SPI, PWM;
• USB-перетворювач: CH340G;
• Flash-пам'ять: 32Кб;
• Оперативна пам'ять (SRAM): 2.5Кб;
• EEPROM-пам'ять: 1Кб;
• Розмір: 70х53.6х12мм;
• Вага: 19г.

Комплектація:

• Контролер Arduino Leonardo R3 *1шт.
