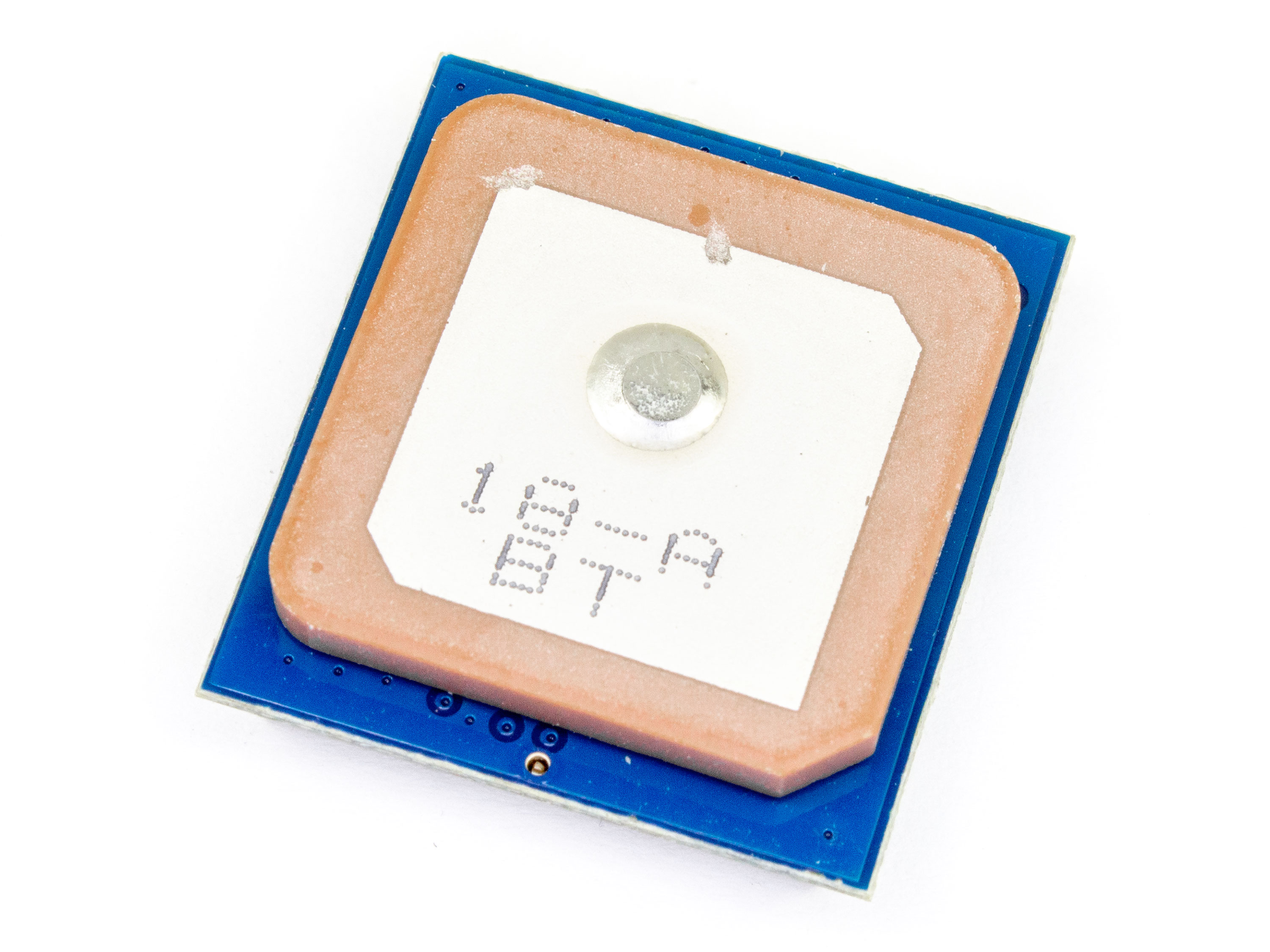

Модуль GPS Beitian BN-220 для квадрокоптерів

Компактний і легкий GPS модуль для радіокерованих моделей квадрокоптерів та літаків.

Модуль підключається до польотного контролеру за допомогою інтерфейсу UART. Після підключення потрібно у програмному забезпеченні Betaflight (або іншому), в вкладці Ports, встановити GPS/57600 навпроти UART-порту до якого під'єднано модуль.

Інструкція

Технічні характеристики:

• Мікросхема: U-BLOX M8030-KT;
• Кількість каналів: 72;
• Підтримувані стандарти: GPS, GLONASS, Galileo, BeiDou, QZSS, SBUS;
• Інтерфейс: UART;

• Чутливість модуля:
• Чутливість відстеження: -167дБм;
• Чутливість холодного старту: -148дБм;
• Чутливість гарячого старту: -156дБм.
• Точність модуля:

• Точність позиціонування: 2.0м;
• Точність показників швидкості: 0.1м/c;
• Таймінг: 1us (синхронізація з GPS).
• Готовність модуля:

• Тривалість холодного старту: 26сек;
• Тривалість теплого старту: 25сек;
• Тривалість гарячого старту: 1сек.
• Обмеження модуля:
• Максимальна висота: до 50км;
• Максимальна швидкість: до 515м/с;

• Максимальне прискорення: 4G.
• Робоча температура: -20°C до 60°C;
• Споживання в активному режимі: 50мА (5В);
• Напруга живлення: 3В-5.5В;
• Розмір: 22х20х6.4мм;
• Вага: 5.6г.

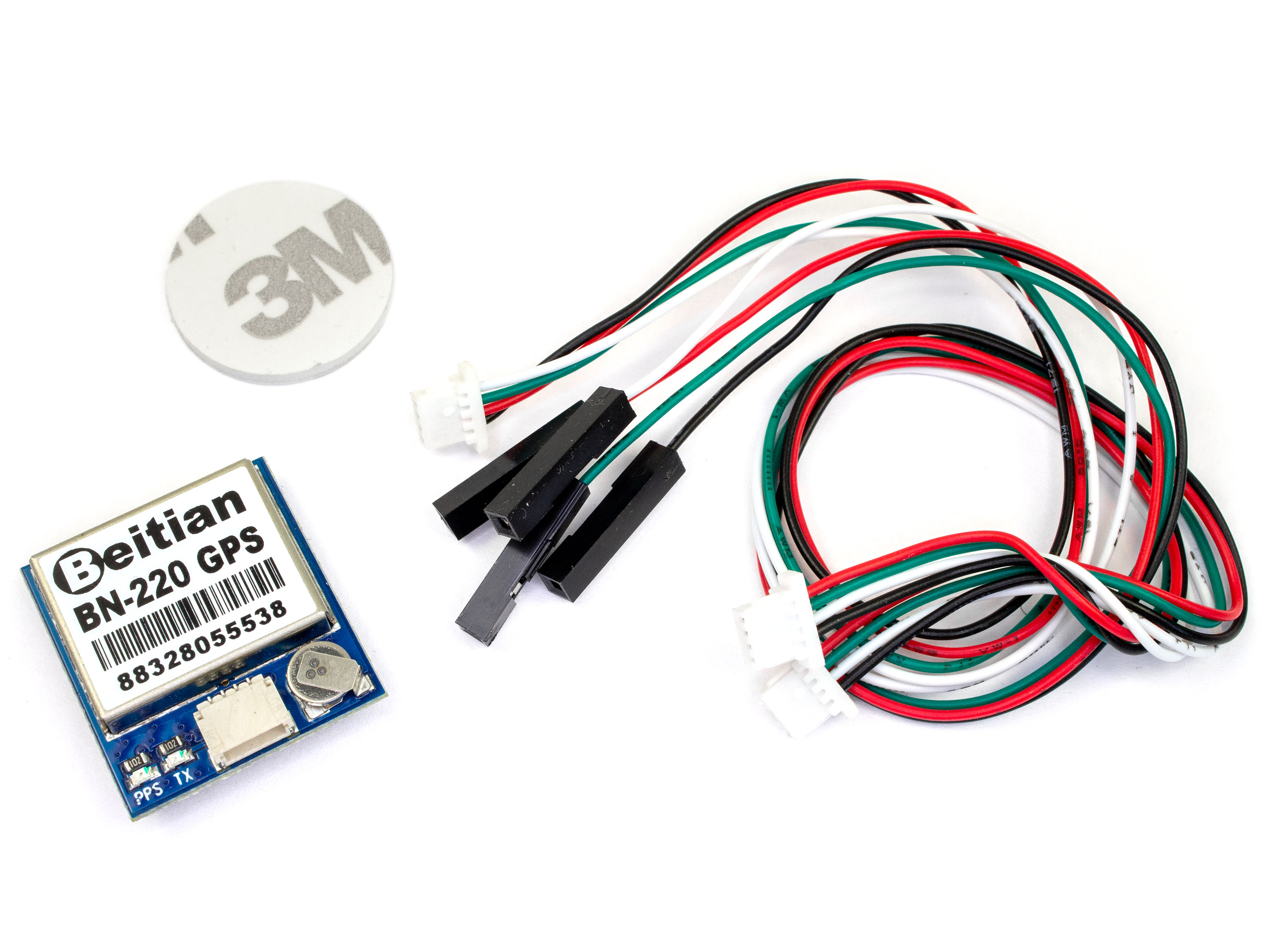

Комплектація:

• Модуль GPS Beitian BN-220 *1шт;

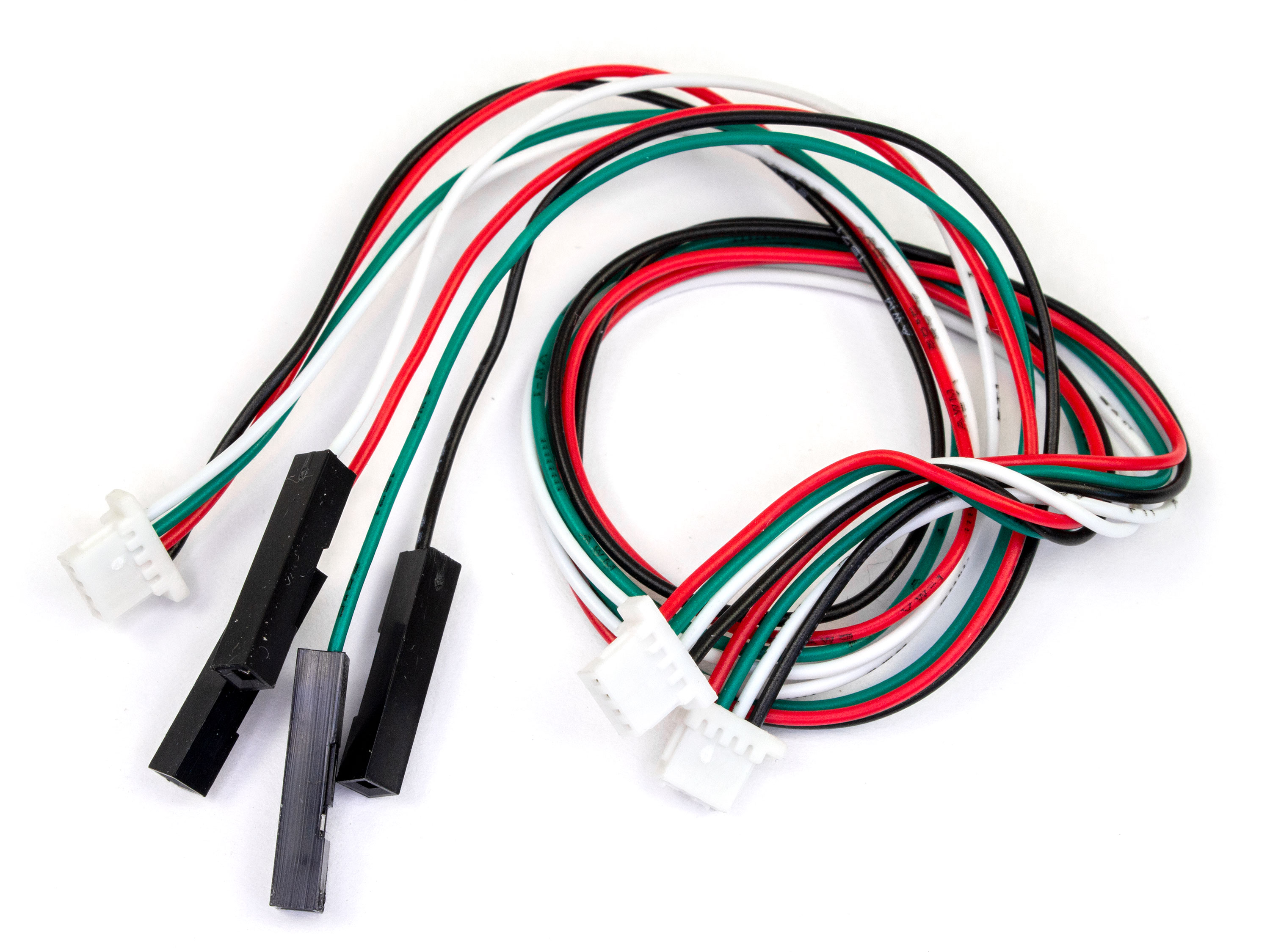

• Кабель для підключення 4-pin *2шт;
• Двостороння липучка кріплення *1шт.
