Загальний опис

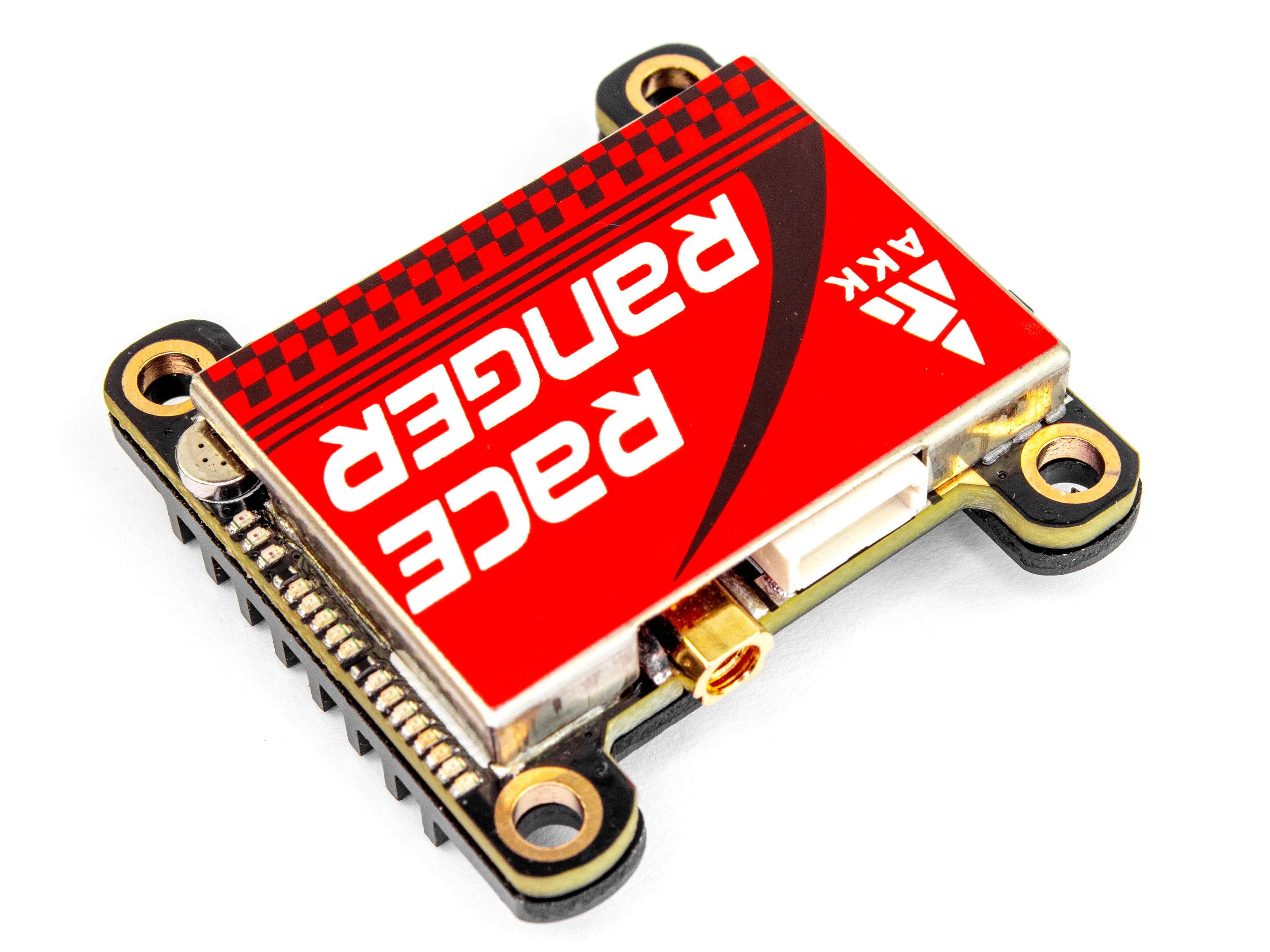

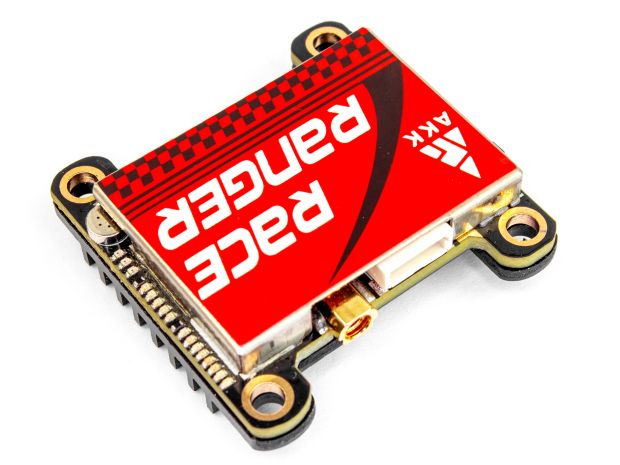

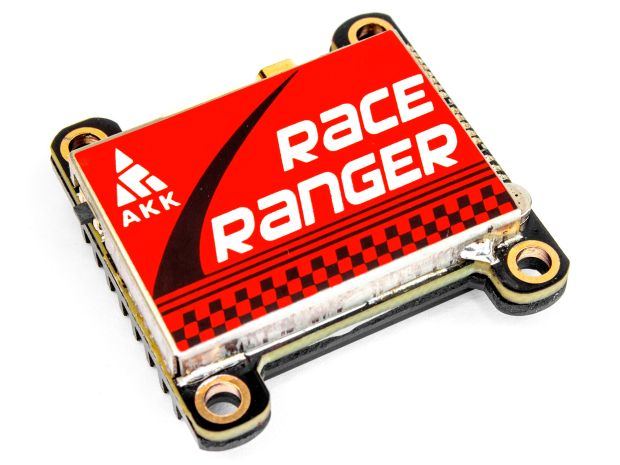

Далекобійний відеопередавач Race Ranger від виробника AKK.

Потужність до 1600мВт та стабільна передача сигналу дозволяють літати на великі дистанції, до 8 кілометрів (при умові використання високоякісної антени та в залежності від зовнішніх умов).

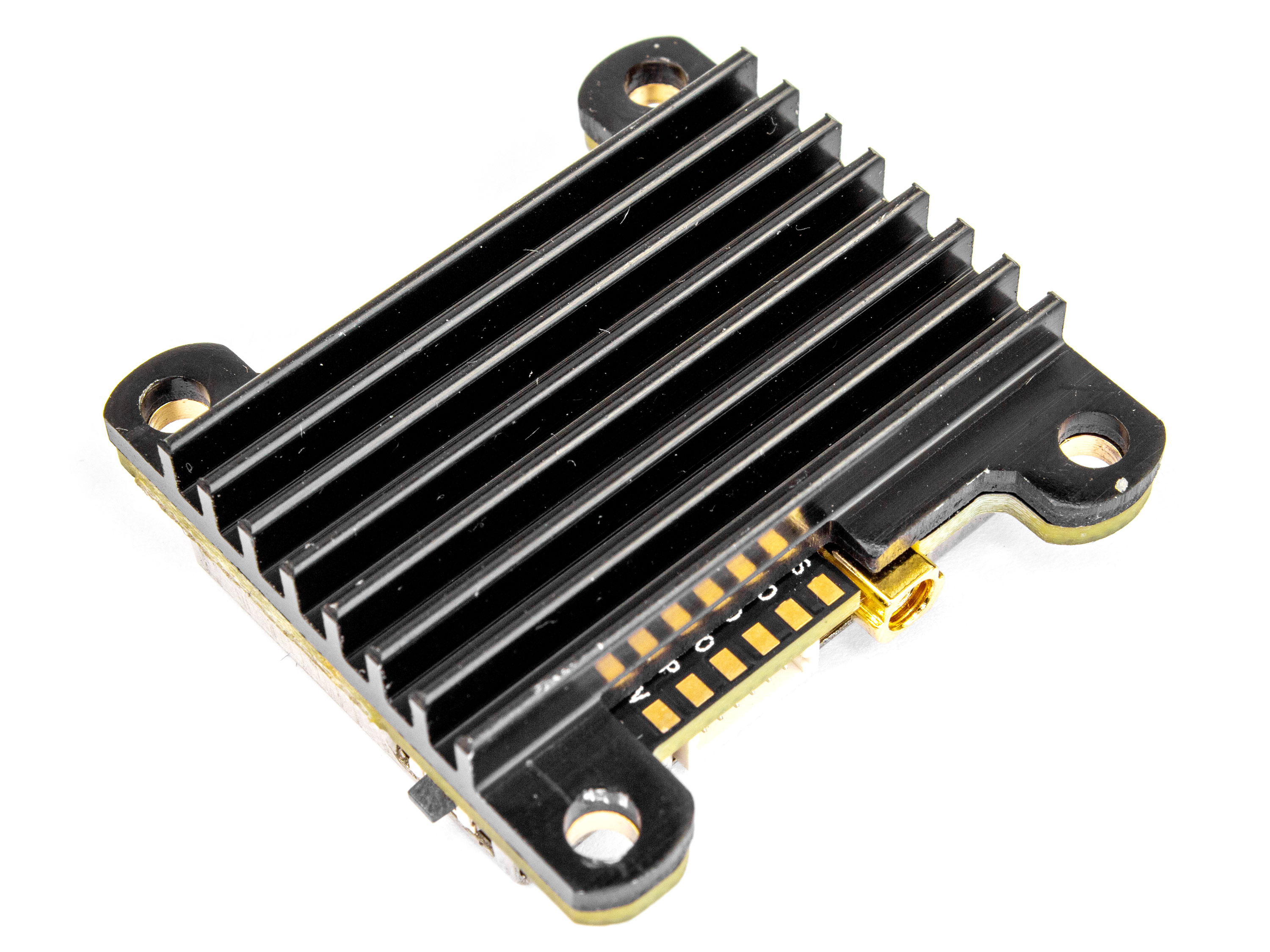

З одного боку плата повністю закрита масивним радіатором який запобігає перегріву плати, а з іншого боку встановлено велику металеву пластину для захисту від перешкод. Всі внутрішні елементи максимально закриті від зовнішнього впливу.

Для під'єднання до відеопередавача використовується роз'єм JST-SH1.0, а також зі зворотньої сторони відеопередавача, роз'єм дублюється контактними площадками для прямого напаювання.

Як і більшість відеопередавачів AKK, Race Ranger підтримує зміну налаштувань за допомогою Smart Audio та має вбудований перетворювач на 5В для живлення камери.

На платі є кнопка для ручного перемикання потужності, частоти або каналів. Для індикації обраних параметрів встановлено 16 світлодіодів:

• 8 світлодіодів голубого кольору для відображення каналу;
• 5 світлодіодів зеленого кольору для відображення частоти;
• 3 світлодіода червного кольору для відображення потужності.

Технічні характеристики:

• Робоча частота: 5.8ГГц;
• Робоча напруга: 7-28В (2-6S LiPo);
• Кількість каналів: 40;
• Аудіо: вбудований мікрофон;
• Відео: PAL/NTSC;
• Потужність: PIT/ 200мВт/ 400мВт/ 800мВт/ 1600мВт (перемикається);

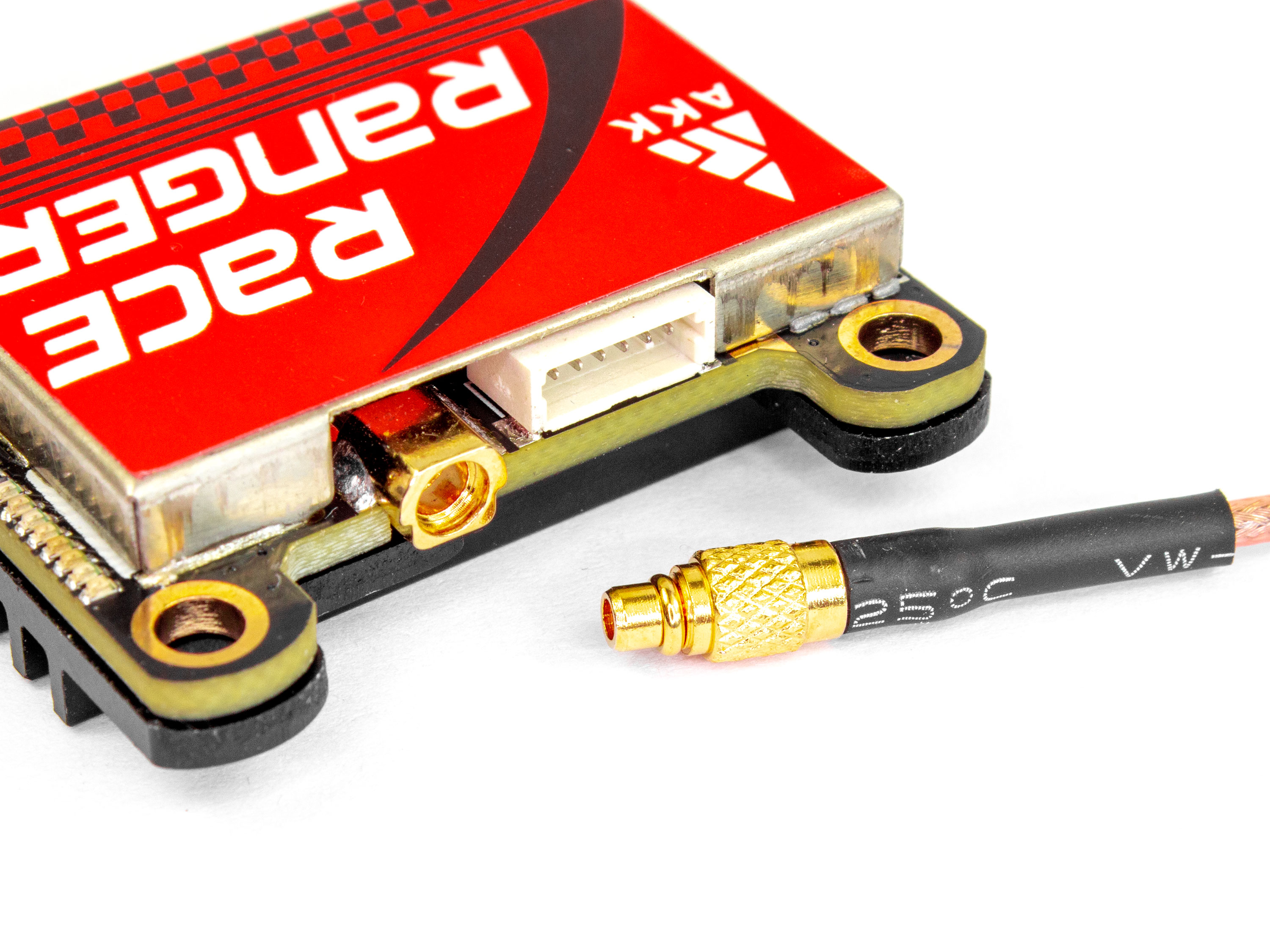

• Роз’єм антени: MMCX;
• BEC: 5В;
• Smart Audio: підтримується;
• Відстань між отворами кріплення: 30.5х30.5мм;
• Розмір: 36х36х11мм;
• Вага: 16.8г.

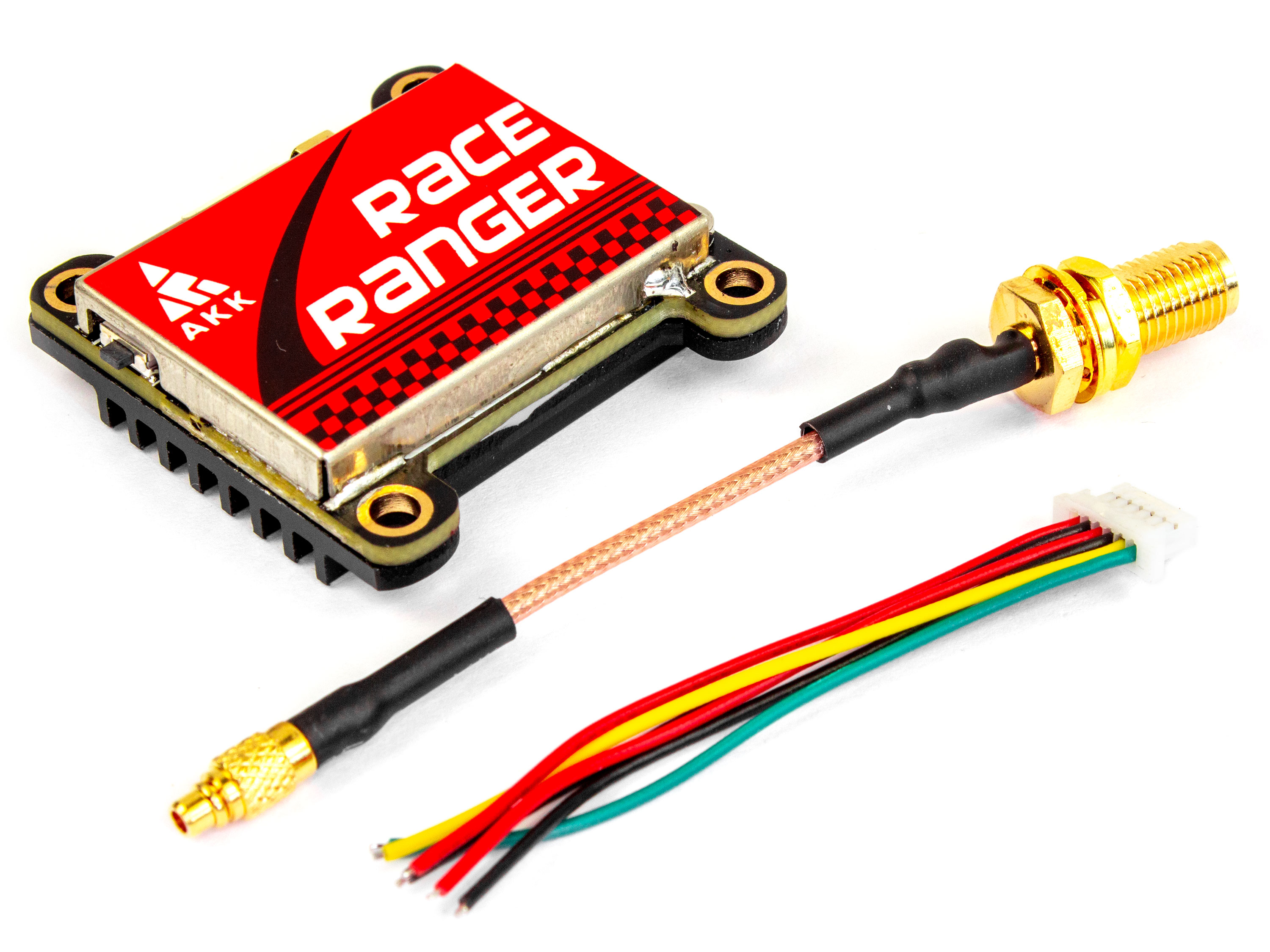

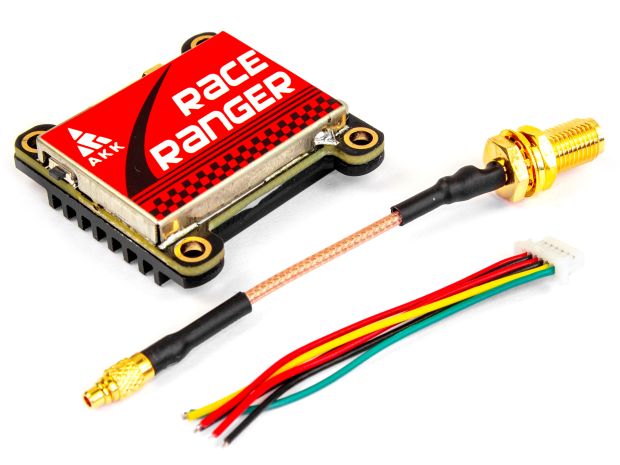

Комплектація:

• Відеопередавач AKK Race Ranger VTX *1шт;
• Подовжувач антени MMCX - SMA-F (60мм) *1шт;
• Кабель JST-SH1.0 6-пін *1шт.
