Цифрова відеосистема Caddx Nebula Micro Vista Kit

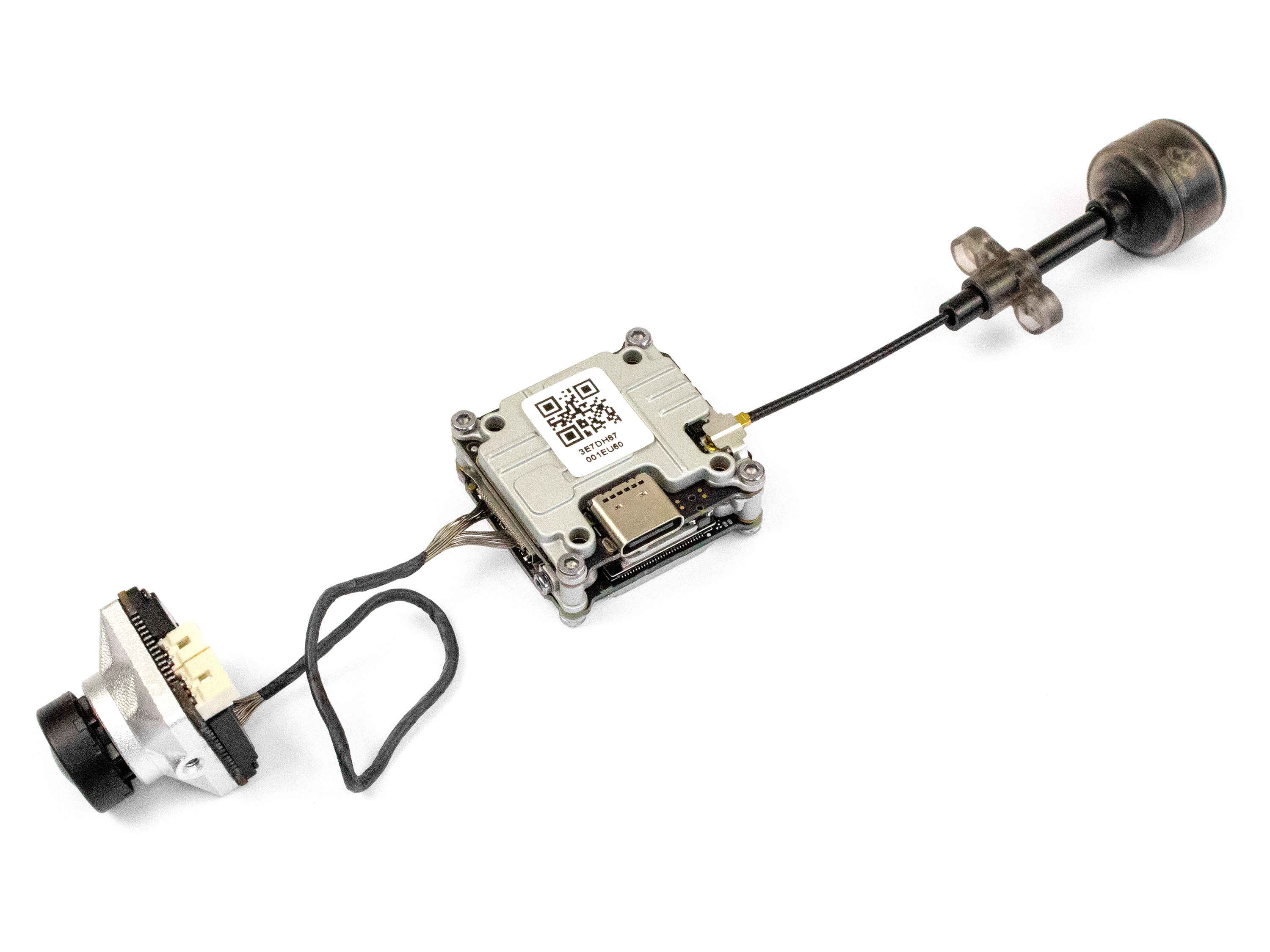

Цифрова відеосистема Caddx Nebula Micro Kit - це набір з відеопередавача Caddx Vista та камери Caddx Nebula Micro, які з'єднюються між собою еластичним коаксіальним кабелем.

Відеосистема Caddx Vista розроблена сумісно з компанією DJI, як зменшена та облегшенна версія відеосистеми DJI Air Unit. Модуль створений спеціально для мультикоптерів малого розміру та "whoop" моделей, підтримує технологію цифрової передачі DJI HDL FPV і повністю сумісний з іншими FPV системами DJI (Remote Controller, FPV Goggles).

Загальний розмір та вага значно менші навідміну від модуля DJI Air Unit, але при цьому характеристики залишились такими самими, окрім можливості запису на карту пам'яті в самому модулі. Запис відео здійснюють самі окуляри DJI.

Як і DJI Air Unit, Caddx Vista здатний забезпечити передачу плавного та чіткого цифрового HD (720p) зображення з низькою затримкою сигналу (28мс) та трансляцію на великі дистанції (до 4 кілометрів в залежності від зовнішніх умов).

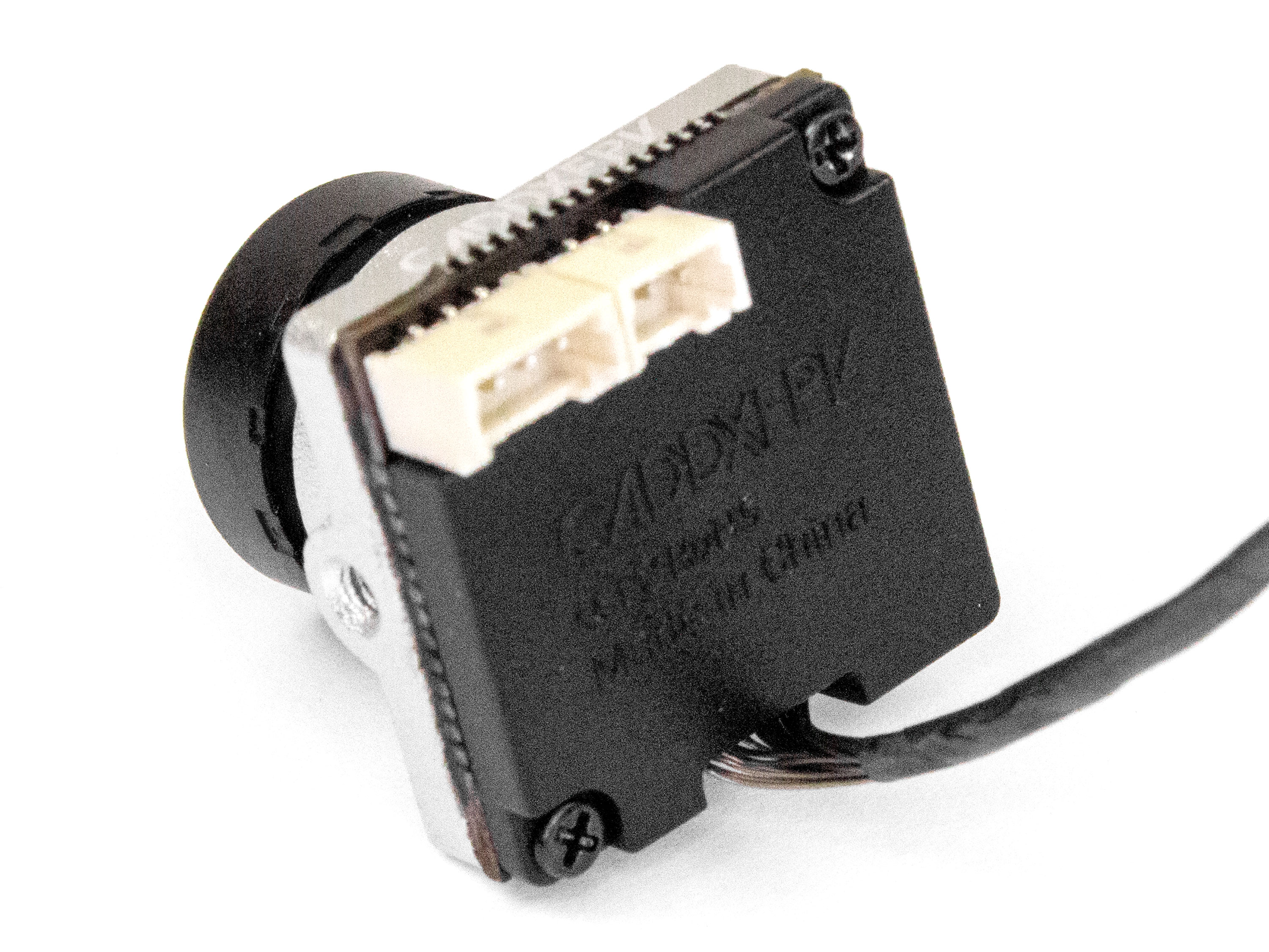

Окрім цифрового відеовиходу, камера Caddx Nebula Micro також має аналоговий відеовихід. Для роботи в аналоговому режимі потрібен додатковий відеопередавач.

Особливості:

• Технологія цифрової передачі DJI HDL FPV;
• Підтримка польотних контролерів: F3, F4, F7;
• Повна сумісність з FPV системами DJI (пульт керування, окуляри);
• Підтримка аналогової передачі відео;
• Низька затримка аналогового відео, лише 4мс;
• Програмовані налаштування OSD;
• Корекція основних параметрів зображення: яскравість, насиченість та інші;
• Монтажні отвори для кріплення дозволяють об'єднати модуль з польотним контролером та іншими платами.

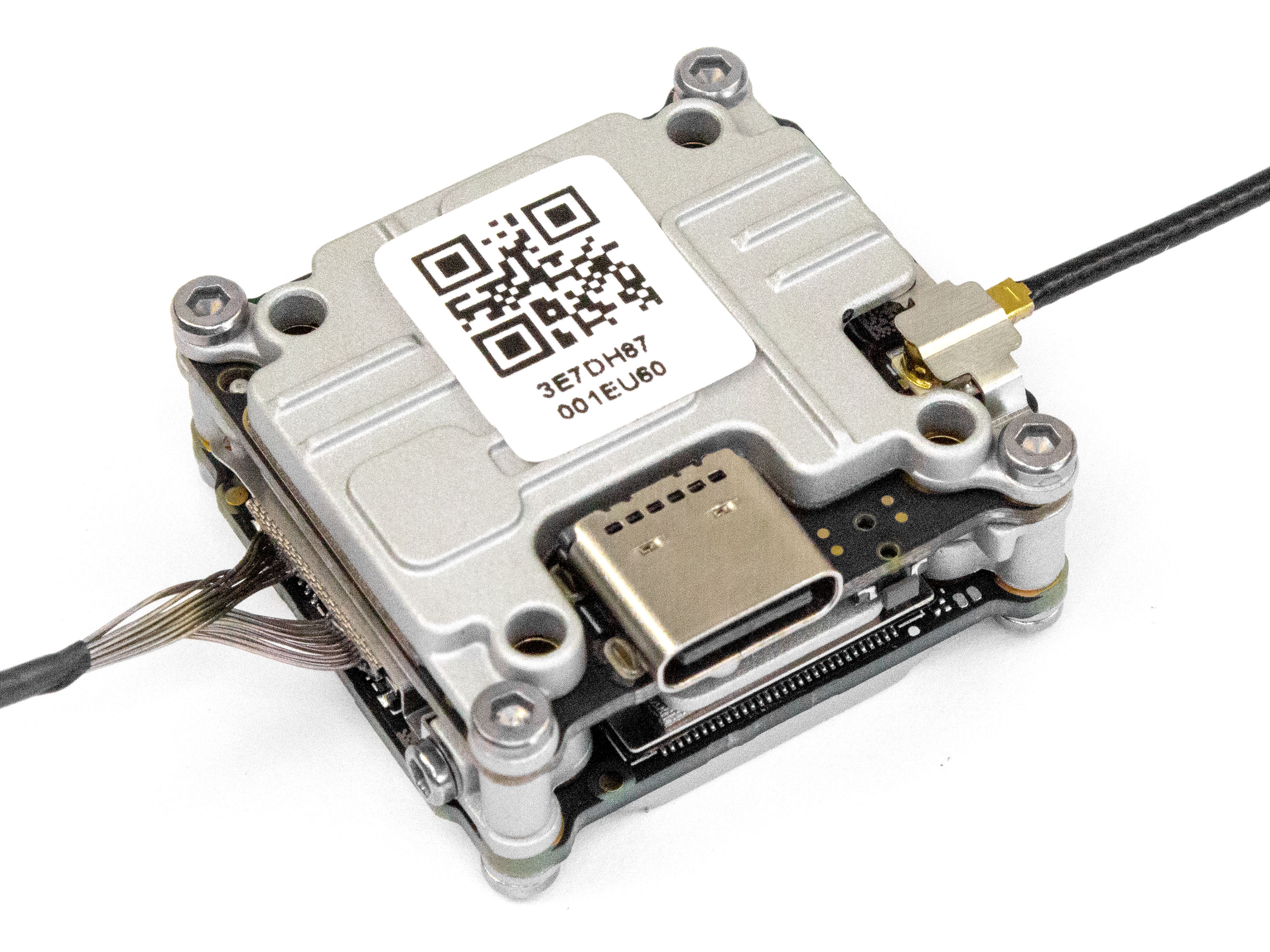

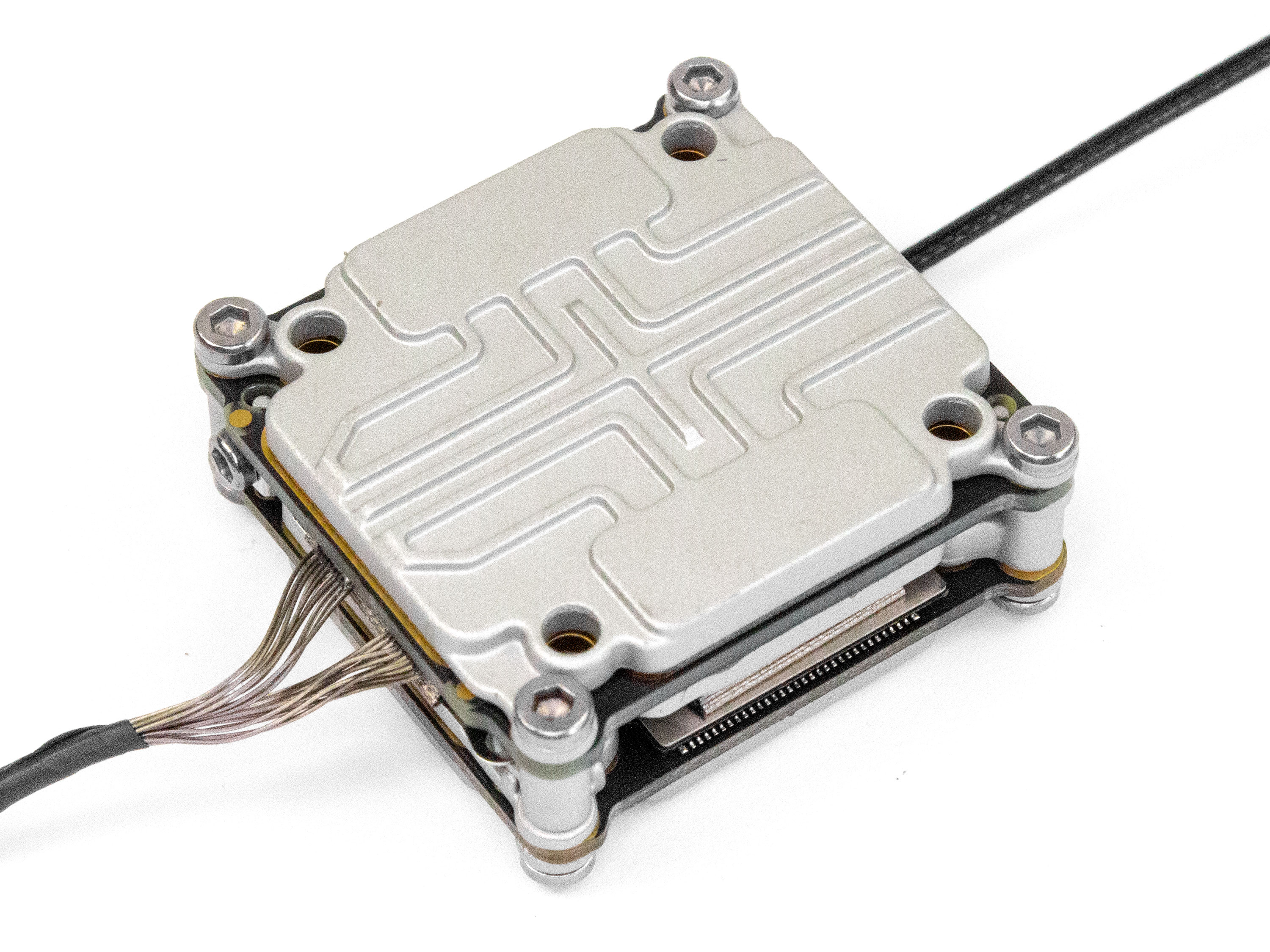

Технічні характеристики відеопередавач Vista:

• Робоча частота: 5.8ГГц;
• Робоча напруга: 7.4-26.4В (2-6S LiPo);
• Кількість каналів: 8;
• Потужність: 25мВт/ 200мВт/ 500мВт/ 700мВт (перемикається);
• Режим перегляду в реальному часі: 720p, 60к/с, 32мс;
• Інтерфейси: порт 3 в 1, IPEX, USB-C;
• Роз’єм антени: IPEX;
• Відстань між отворами кріплення: 20x20мм/ 25.5х25.5мм;
• Робоча температура: 0...+40°C;
• Розмір: 30х29х13мм;
• Вага: 16.8г.

• Цифровий вихід:
• Розширення: 720p, (60к/c);
• Співвідношення сторін: 16:9;
• Затримка: 32мс.
• Аналоговий вихід:
• Розширення: 1000TVL;
• Співвідношення сторін: 16:9/4:3 (перемикається);
• Система ТВ: NTSC/PAL (перемикається);
• WDR: Super WDR;
• Затримка: 4мс.

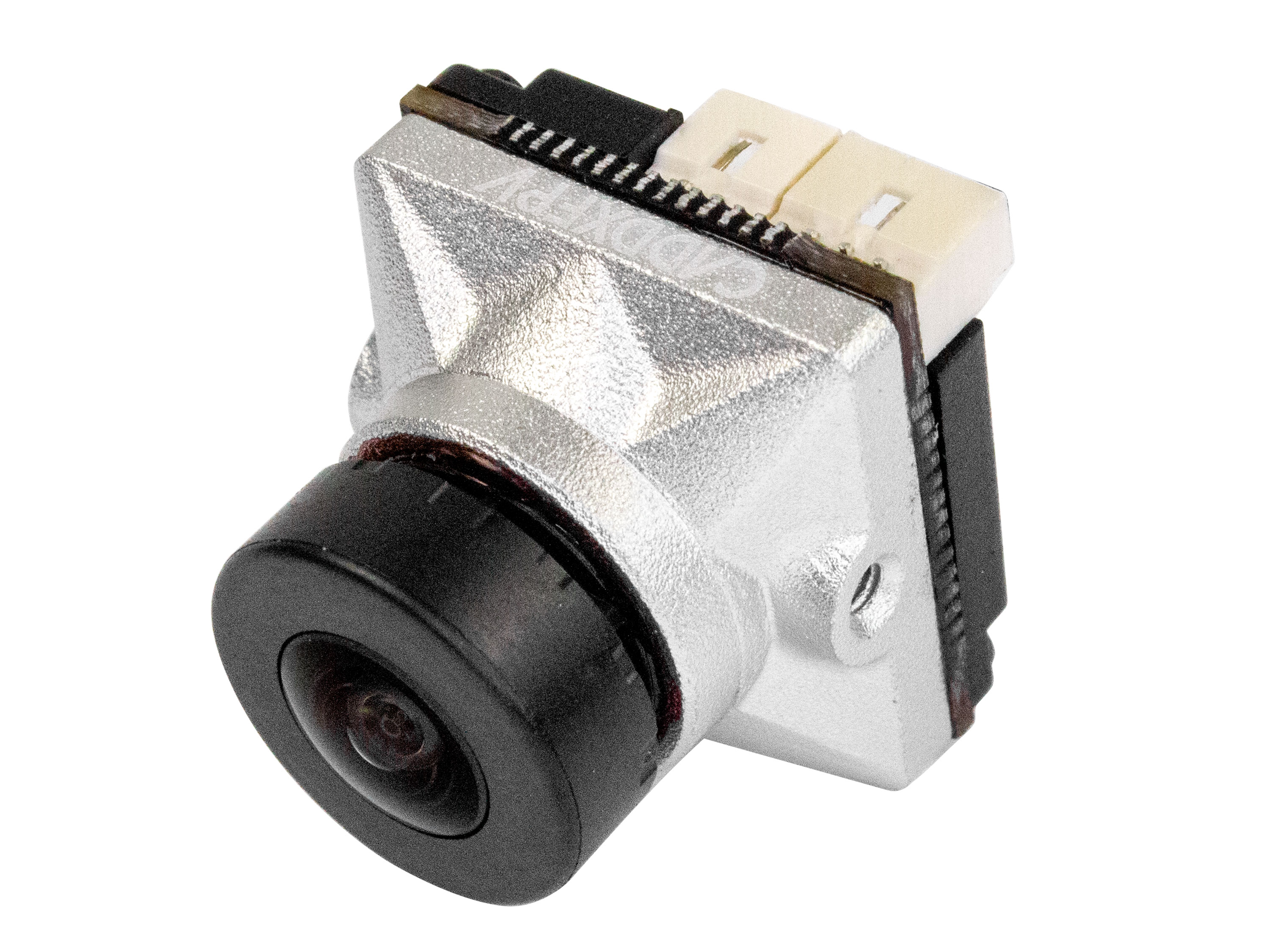

• Матриця: 1/3" CMOS;
• Об'єктив: 2.1мм;
• Кут огляду: 150°;
• Живлення: 5-36В;
• Робоча температура: -20°C ~ +60°C;
• Колір: срібний;
• Розміри: 19х19х20мм;
• Вага: 5.8г.

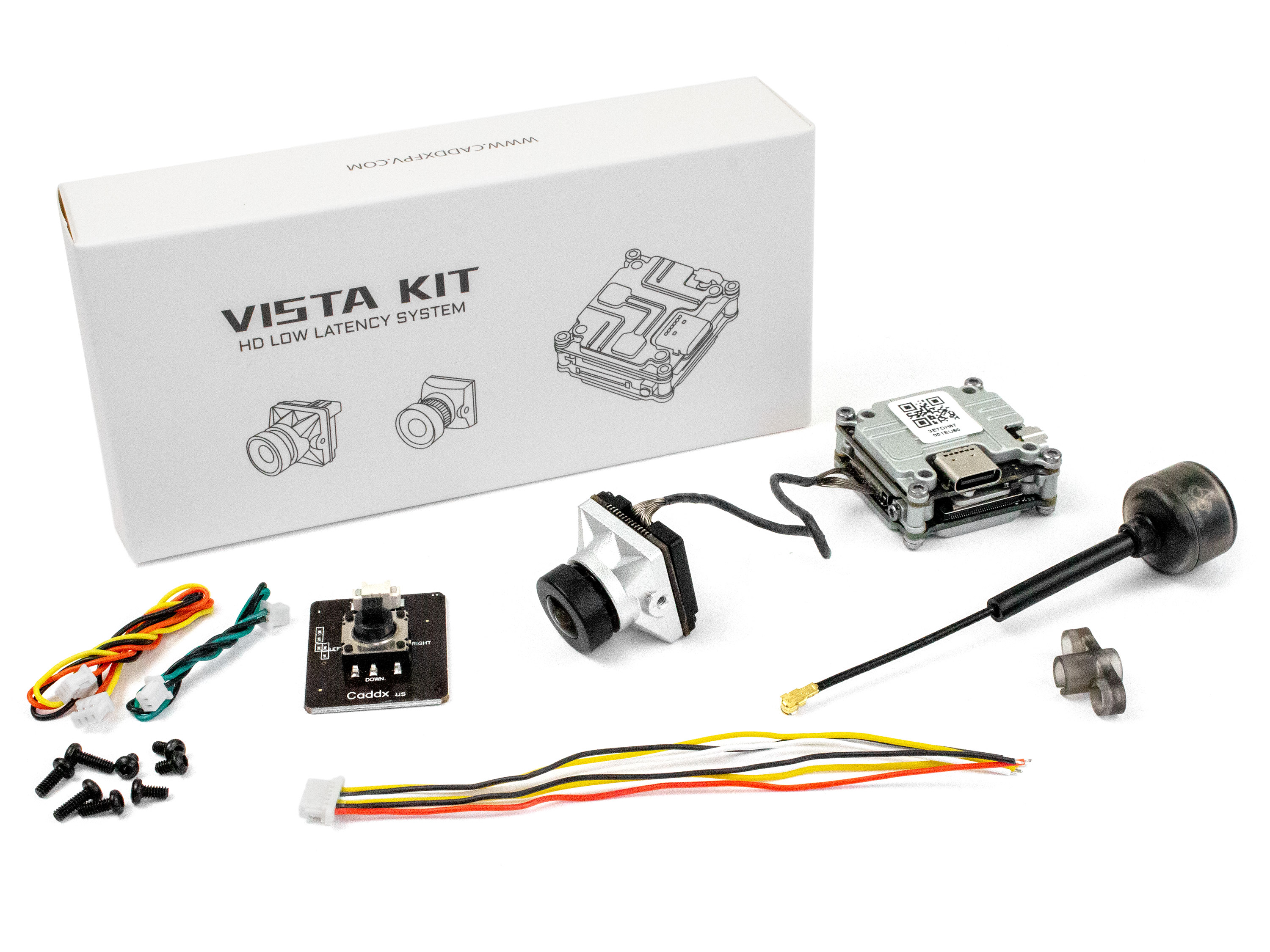

Комплектація:

• Відеопередавач Caddx Vista *1шт;
• Камера Caddx Nebula Micro *1шт;

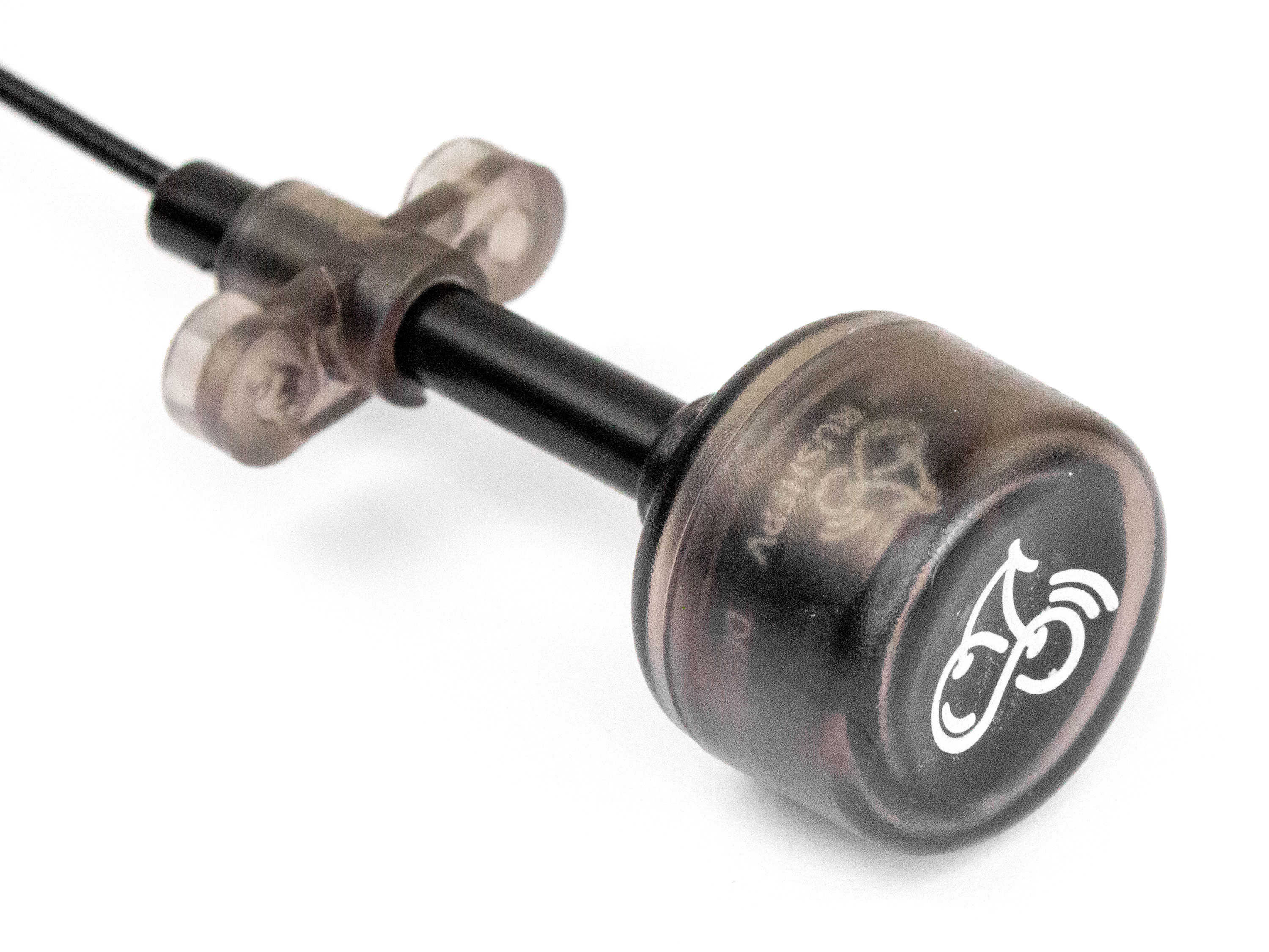

• Антена Caddx IPEX (80мм) *1шт;
• Пульт (джойстик) Caddx для OSD *1шт;
• Коаксіальний кабель Caddx (120мм) *1шт;
• Силіконовий кабель 6-пін *1шт;
• Силіконовий кабель 2-пін *1шт;
• Силіконовий кабель 3-пін *1шт;
• Набір гвинтів для кріплення *1шт.
