Передавальний модуль TBS Crossfire Micro TX V2

Далекобійний передавальний модуль TBS Crossfire Micro V2 для радіопередавачів, розроблений для пілотів, які хочуть здійснювати польоти на відстань понад 15-20 кілометрів, без проблем з сигналом.

Crossfire Micro V2 - це зменшена до стандартного форм-фактора JR-модулів версія передавального модуля TBS Crossfire, основною відмінністю якої є можливість прямого під'єднання до радіопередавачів за допомогою універсального 5-ти контактного JR роз'єму, що дозволяє використовувати модуль з радіоапаратурами Flysky, Frsky, Radiomaster та іншими з прошивкою OpenTX.

Передавальний модуль повністю сумісний з прошивкою OpenTX та працює виключно з нею. Crossfire Micro використовує ту саму технологію двостороннього зв'язку, як і звичайна версія модуля Crossfire та здатний підтримувати якісний зв'язок та передачу даних телеметрії на відстані більше ніж 40 кілометрів (в залежності від зовнішніх умов).

Фірмовий протокол нового покоління Crossfire забезпечує мінімальну затримку між передавачем та приймачем з неймовірною пропускною здатністю, а також підтримує відновлення з'єднання при помилках і втратах сигналу, тим самим роблячи зв'язок більш стабільним.

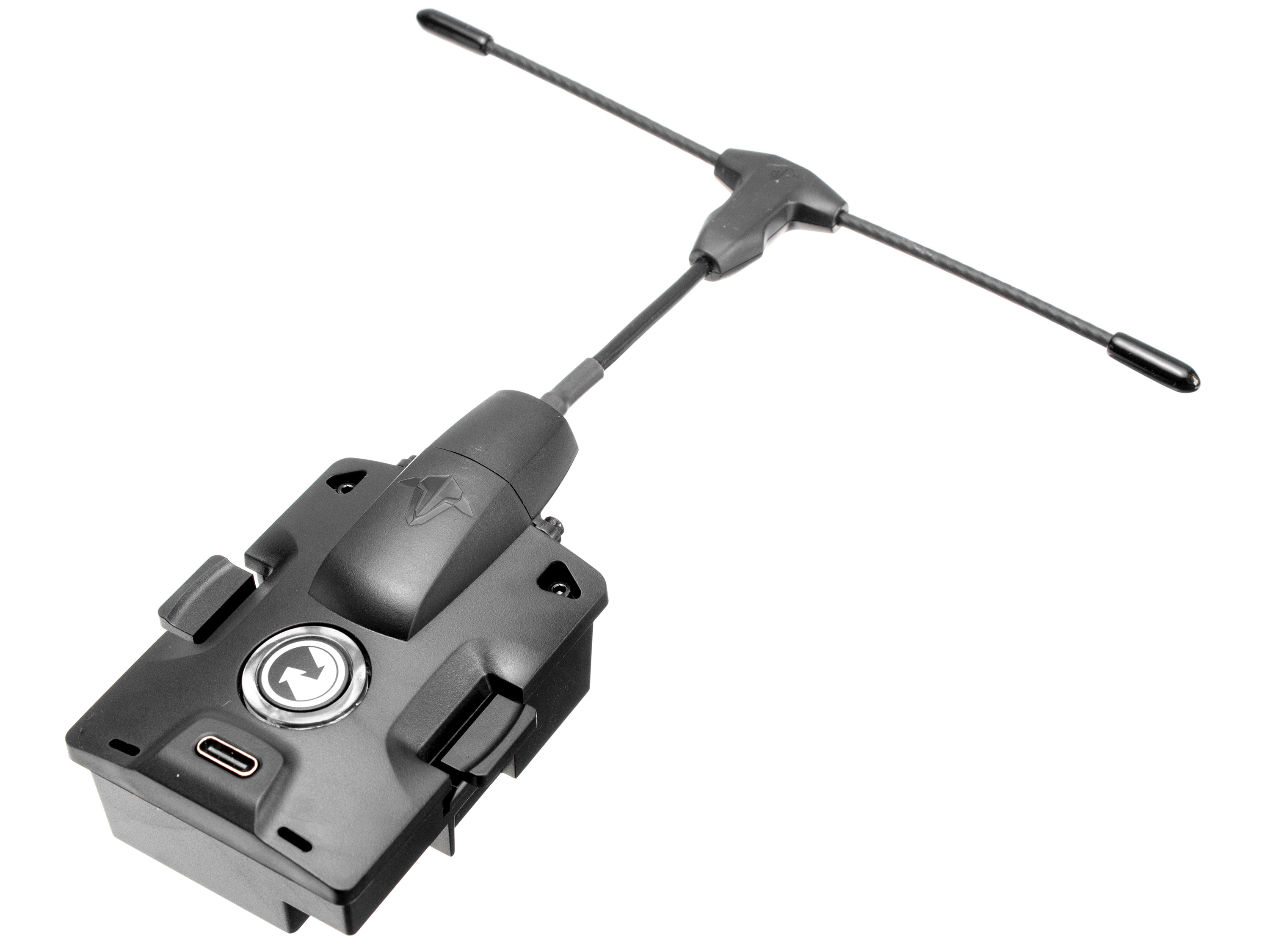

На самому модулі розташована кнопка яка відповідає за увімкнення режиму прив'язки з приймачем (Bind) та зміну частоти сигналу, навколо кнопки розташований LED-індикатор статусу роботи, а нище порт USB-C для під'єднання до комп'ютера.

Зміна параметрів модуля можлива радіопередавачем за допомогою прошивки OpenTX та обраним протоколом Crossfire, або при підключенні до комп'ютера та за допомогою програмного забезпечення TBS AgentX для Mac OS або Windows.

Залежно від заводської прошивки передавача та приймача, можливо, потрібно буде оновити приймач. Коли передавач і приймач перебувають у режимі прив’язки, Ви отримаєте повідомлення на радіопередавач/AgentX, що приймач потрібно оновити, дотримуйтесь інструкцій для оновлення приймача показаних в AgentX. Оновлення прошивки на приймач передається за допомогою модуля.

Додатково в комплект входить плата Frsky Inverter Mod. Плата встановлюється в старіші версії радіопередавачів Frsky Taranis QX7 (з портом S-Port внизу апаратури), щоб використовувати повну швидкість зв'язку між передавачем QX7 та модулем Crossfire Micro, оскільки старіші версії мають встановлений лише повільний транзистор замість інверторного.

Інструкція

Інструкція початку роботи

Особливості:

• Далекобійна і надійна система для FPV-польотів;
• Легка прив'язка і встановлення зв'язку;
• Фірмовий протокол Crossfire;
• Радіус дії сигналу на відстані більше 30км;
• Двосторонній зв'язок в режимі реального часу з підтримкою телеметрії;
• Низька затримка, швидкість оновлення 150Гц;
• Динамічна зміна потужності від 25мВт до 1Вт;
• Захист від бортових перешкод;
• Failsafe на всі канали;
• LED-індикація статусу роботи;
• Повністю налаштовується за допомогою OpenTX;
• Повна сумісність з Micro та Nano приймачами TBS;
• Оновлення програмного забезпечення через двосторонній зв'язок.

Технічні характеристики:

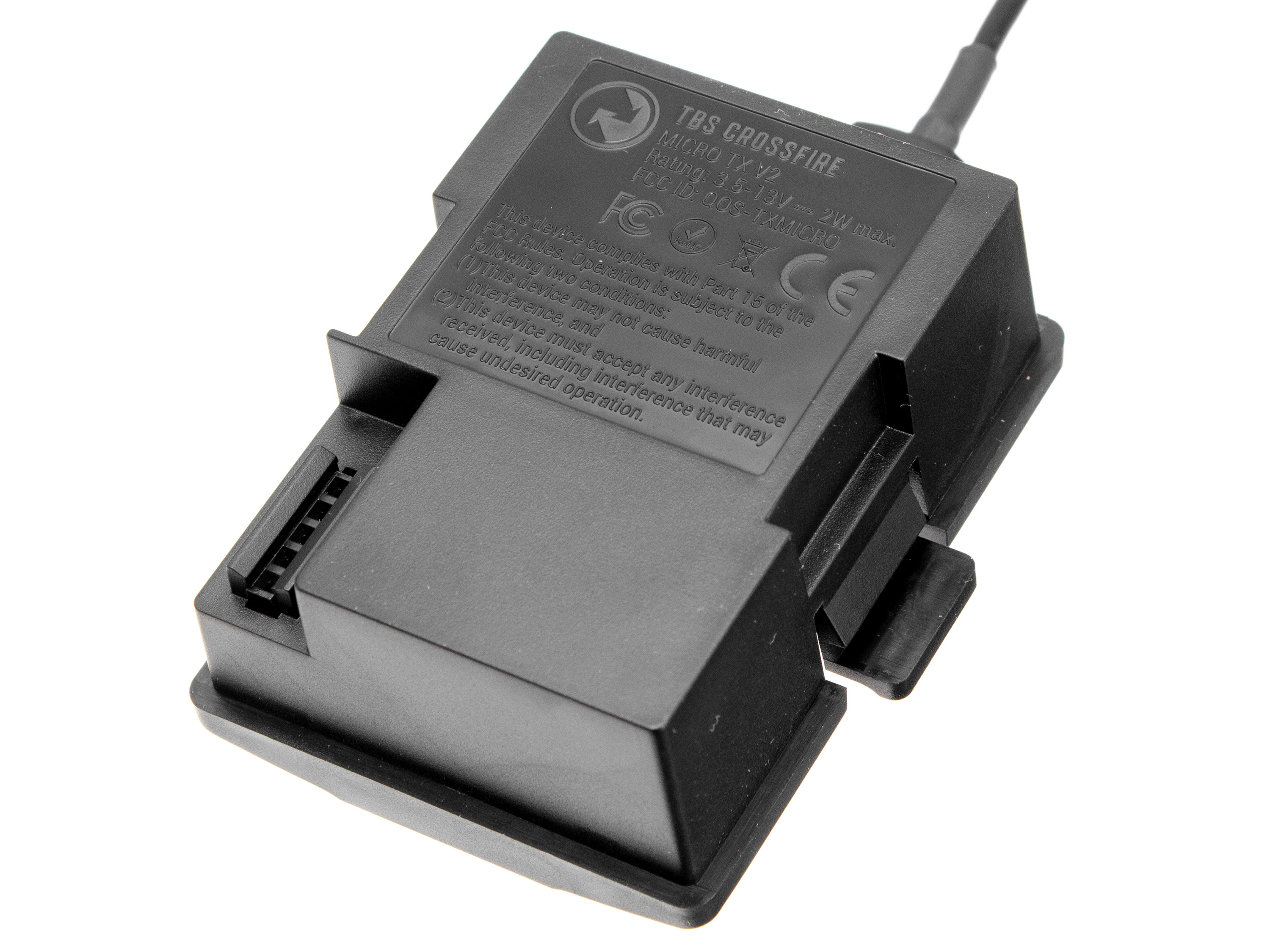

• Сумісність: 5-контактний роз’єм JR на модулі (прошивка OpenTX);
• Частота:
• 868МГц (Європа, Росія);
• 915МГц (США, Азія, Австралія).
• Напруга живлення: 3.5-13В;
• Вихідна потужність передавача: 25мВт-1Вт;
• USB-порт: Type-C;
• Розміри: 65х48.5х22мм;
• Вага: 48г.

Комплектація:

• Передавальний модуль TBS Crossfire Micro V2 *1шт;
• Антена TBS Crossfire Stock V2 *1шт;
• Плата Frsky Taranis QX7 Inverter Mod *1шт.
