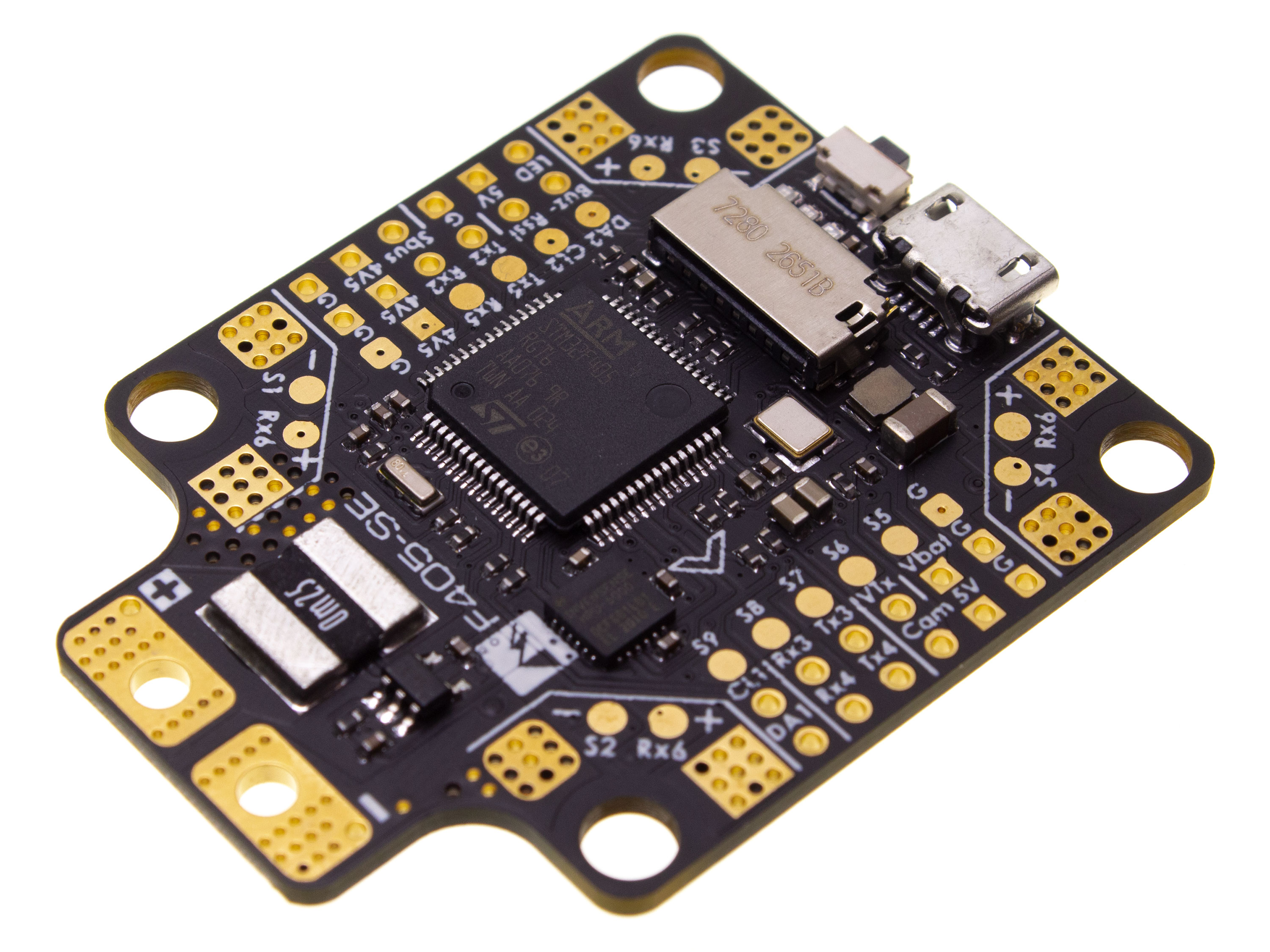

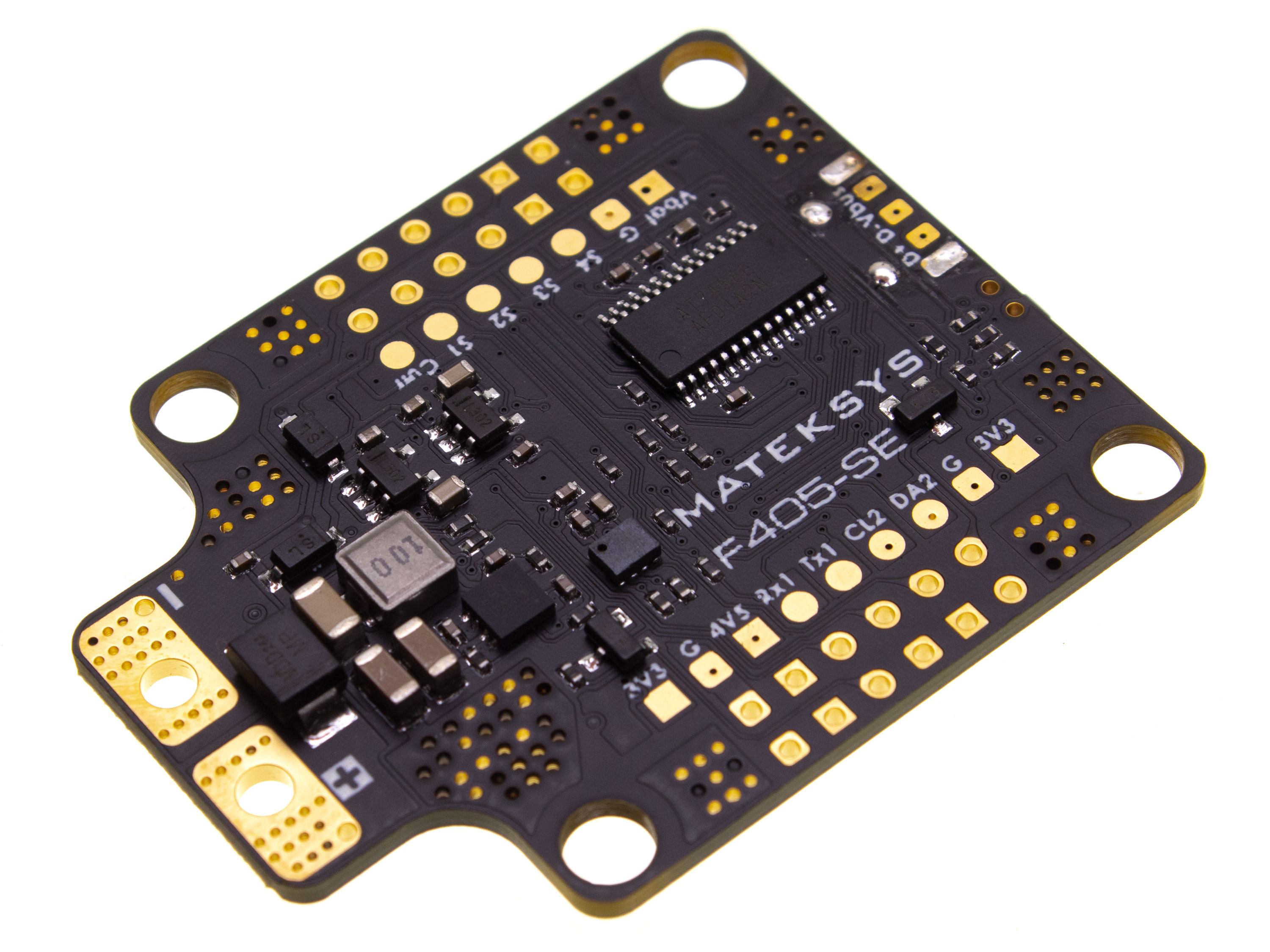

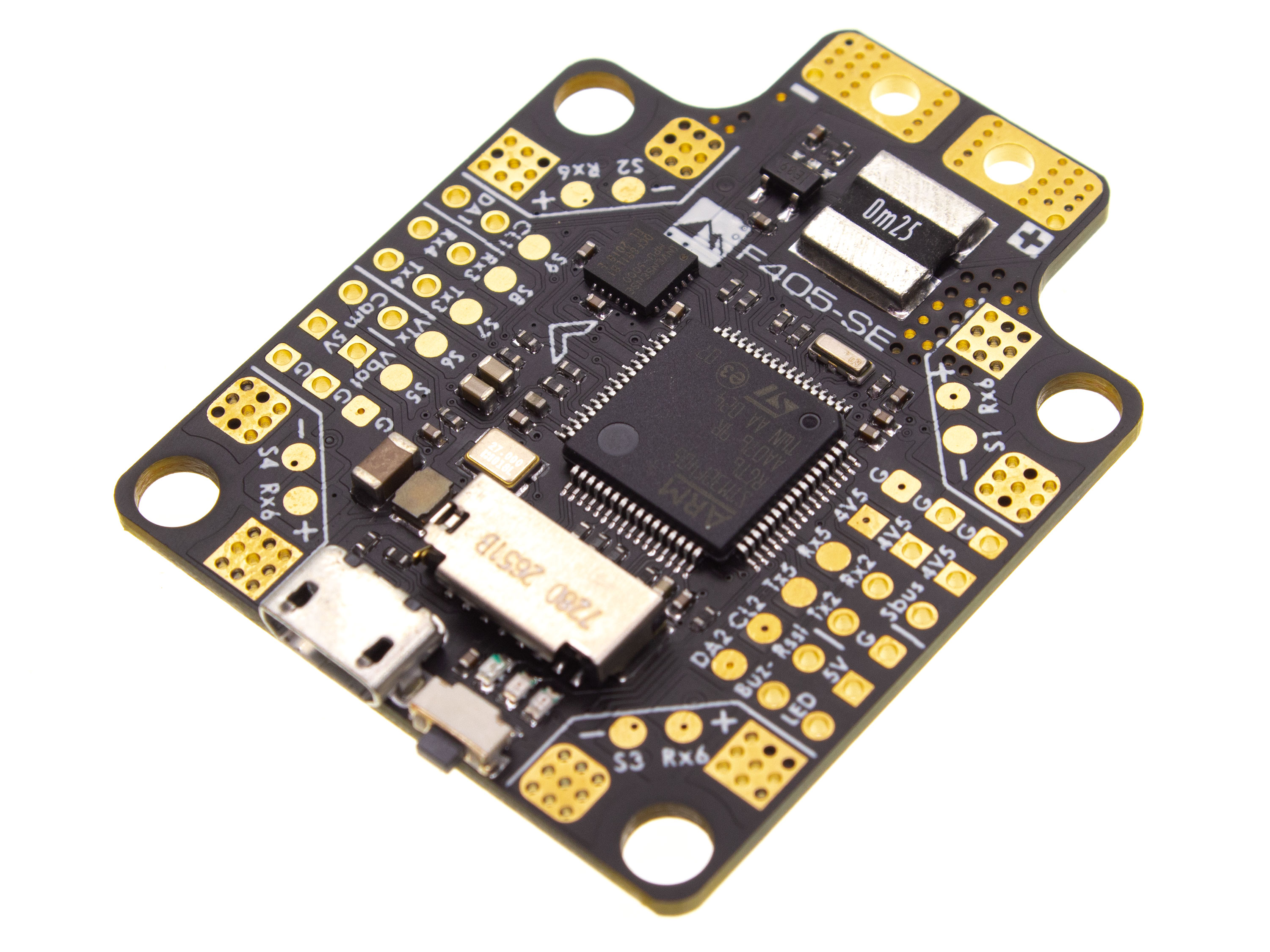

Польотний контролер Matek F405-SE

  Компанія-виробник Matek розробила оновлену версію польотного контролера F405-SE з вбудованою платою розподілу живлення (PDB), на заміну F405-CTR.

Оновлена версія F405-SE оснащена сучасним барометром DPS310, підтримує максимальну вхідну напругу до 36В (8S LiPo), а також має збільшену кількість PWM та UART портів.

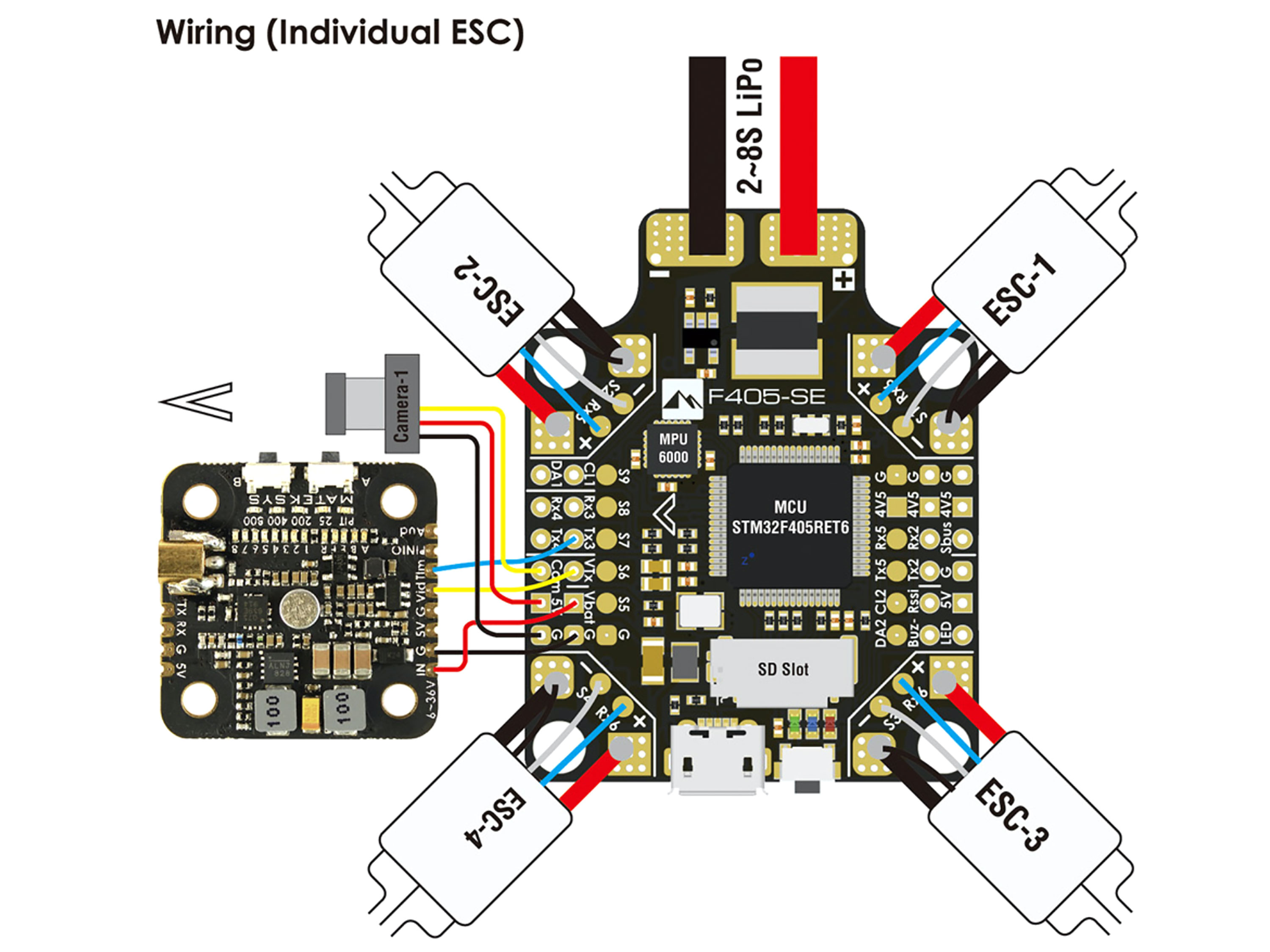

PDB має 4 пари контактних площадок для підключення максимум до чотирьох регуляторів кожний до 35А.

З більш детальною інструкцією по налаштуванню та підключенню можете ознайомитися на офіційній сторінці на сайті Matek Systems.

Технічні характеристики:

• Процесор: STM32F405 (168МГц);
• IMU-сенсор (акселерометр/гіроскоп): MPU6000 (SPI);
• Барометр: DPS310 (I2C);
• OSD: Betaflight OSD (AT7456E SPI);
• Інтерфейси:
• I2C: 2;
• ADC: 3;
• PWM: 9;
• RX6: 4;
• UART: 6;
• Softserial_TX: 1.
• PPM/UART (спільний): UART2-RX;
• SBUS: вбудований інвертор для SBUS (UART2-RX);
• Зовнішній звуковий зумер: підтримується;
• Smartaudio і Tramp VTX: підтримується;
• LED-стрічка WS2812: підтримується;
• LED-індикатори: статус роботи (синій, червоний), 3.3В (червоний);
• RSSI: підтримується;
• BlackBox: на картку MicroSD (SD/SDHC) до 4Гб;
• Програмування: Betaflight, Cleanflight, iNAV;
• Відстань між отворами кріплення: 30.5х30.5мм;
• Розмір: 36х36мм;
• Вага: 10г. (без конденсатора).

• Вхідна напруга: 6-36В (2-8S LiPo);
• Вихідний струм: 120А (4х35А);
• Вихідний піковий струм (до 5сек): 184А (4х46А);
• Сенсор струму: 184А;
• BEC: 5В/2А (макс. 3А);
• LDO-регулятор 3.3В: макс. 200мА для приймачів Spektrum.

Комплектація:

• Польотний контролер Matek F405-SE *1шт;
• Конденсатор Rubycon ZLH 35V 470uF *1шт;
• Демпфер для підвісу *6шт;
• Пластина кріплення FR4 PCB 36x36x1мм *1шт.
