Загальний опис

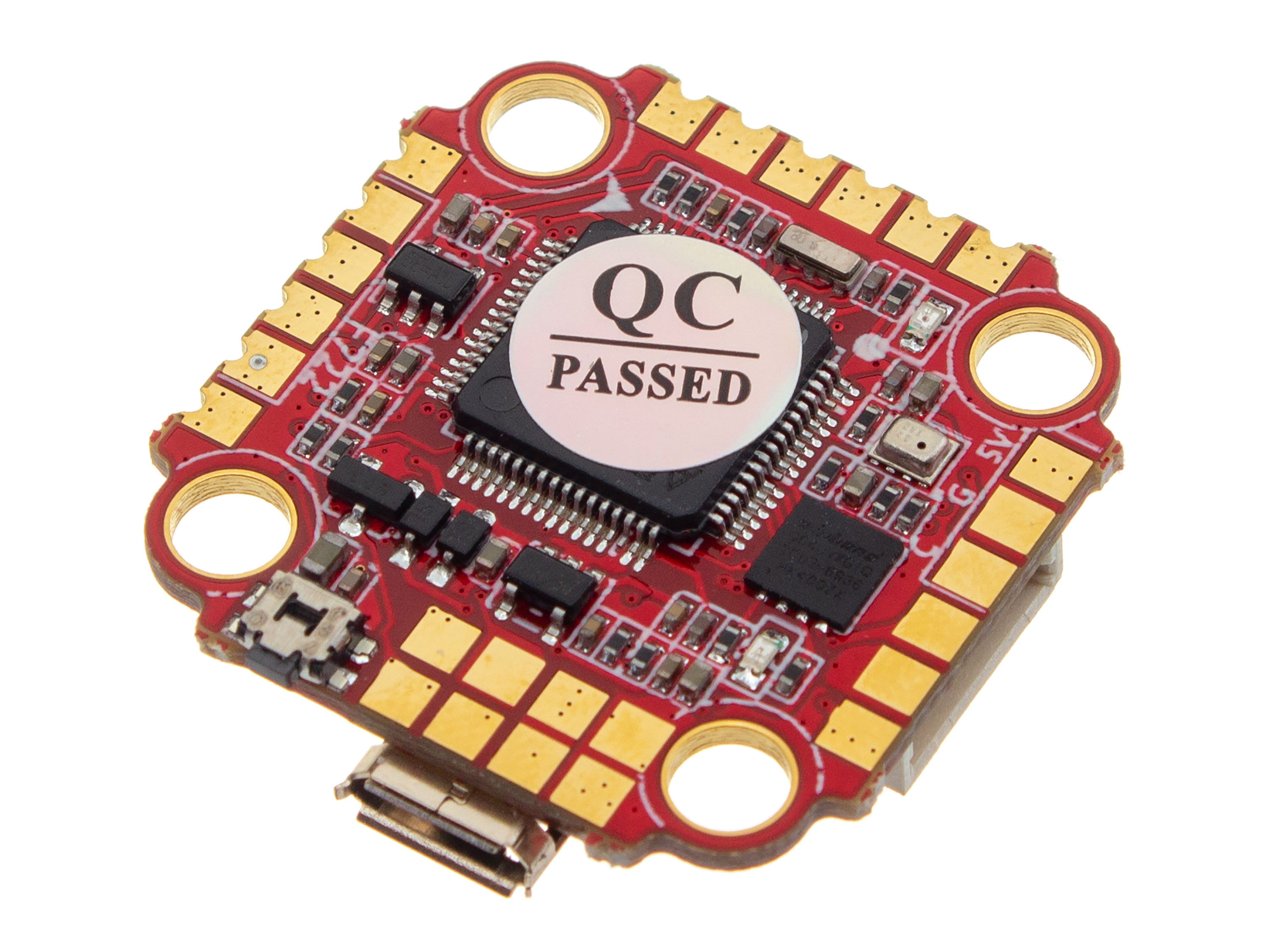

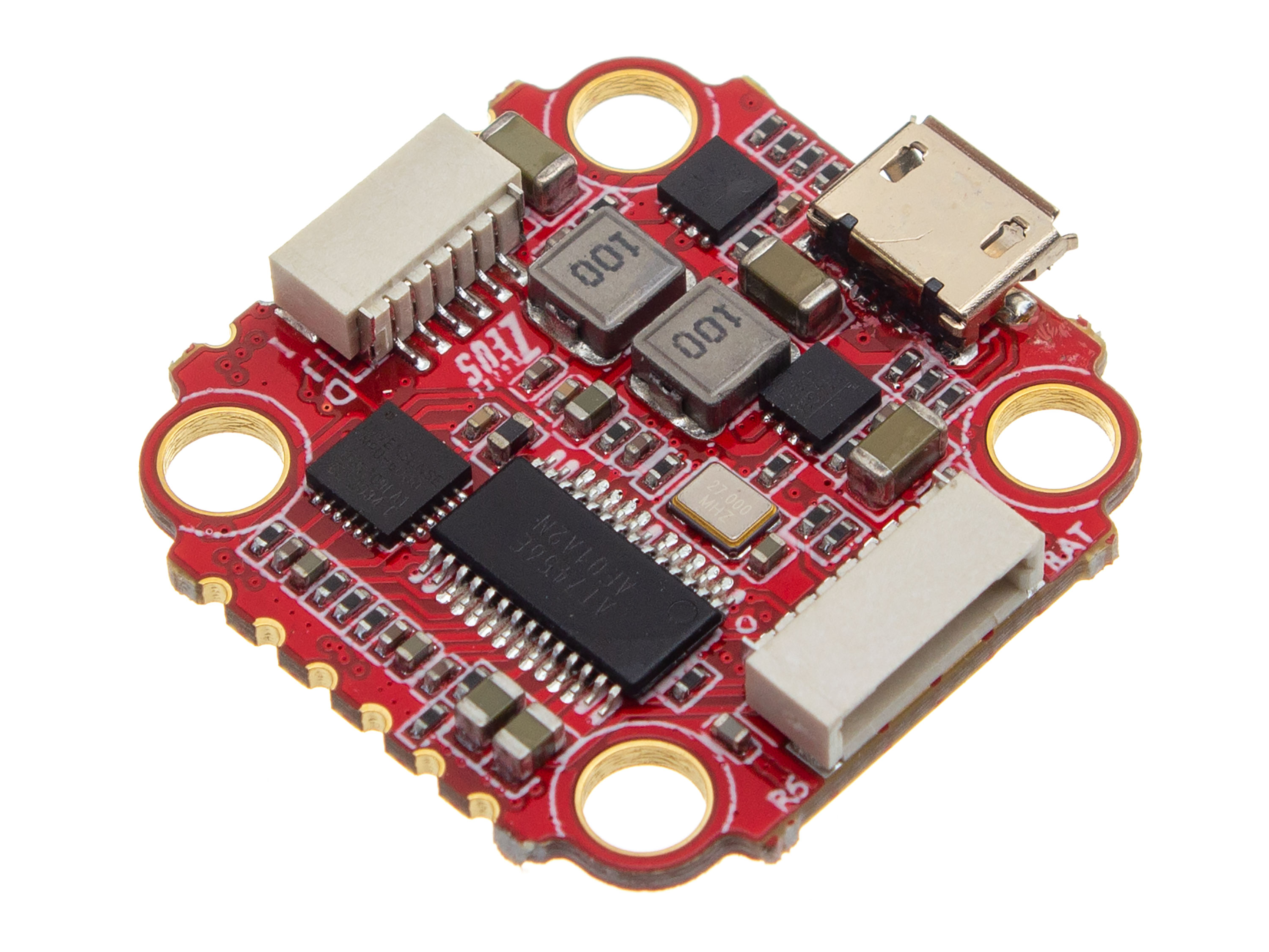

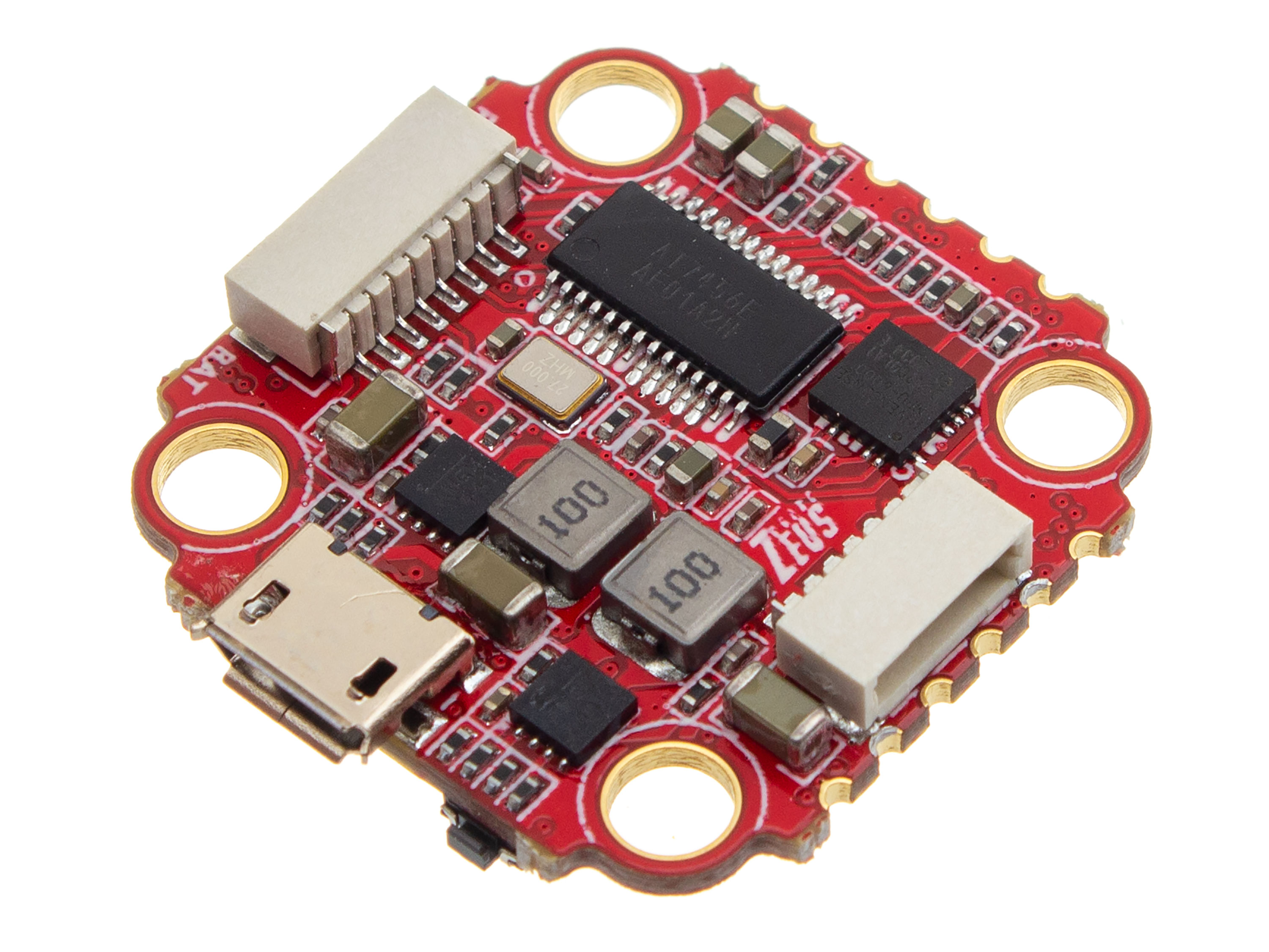

Польотний контролер HGLRC DJI Zeus F722 Mini з вбудованим барометром та підтримкою роботи модуля DJI Air Unit.

Навідміну від звичайної версії польотного контролера HGLRC DJI Zeus F722, міні версія виконана в меншому форм-факторі з монтажними отворами (20х20мм), але функціонал при цьому залишився таким самим.

Добавлена підтримка радіоприймачів FrSky XM+ та TBS Crossfire Nano.

Особливості:

• Підтримка приймачів: SBUS, IBUS, DSMX, CRSF (порт UART1);
• Підтримка зовнішніх GPS-модулів (порт UART2);
• Підтримка зовнішніх відеопередавачів (порт UART3);
• Повна сумісність та підтримка модуля DJI Air Unit (порт UART4);
• Підтримка телеметрії регуляторів (порт UART6);
• Контактні площадки для під'єднання радіоприймачів XM і Nano та інших;
• Контактні площадки для під'єднання LED-індикаторів;
• Контактні площадки для під'єднання зовнішнього звукового біпера (бузера);
• Вбудований BlackBox на 8Мб для запису логів;
• Вбудоване додаткове живлення (BEC) 5В/2А та 9В/1А;
• Форм фактор який дозволяє об'єднати контролер разом з платою розподілу живлення (PDB) та іншими платами (монтажні отвори 20мм);
• Програмується за допомогою Betaflight, Emuflight, iNAV.

Інструкція

Технічні характеристики:

• Процесор: STM32F722;
• IMU-сенсор (акселерометр/гіроскоп): MPU6000;
• Барометр: BMP280 (I2C);
• OSD: Betaflight OSD (AT7456E);
• Інтерфейси: UART1, UART2, UART3, UART4, UART6;
• BlackBox: вбудований 8Мб;
• Прошивка: Betaflight HGLRCF722 (HGLR);
• Програмування: Betaflight, Emuflight, iNAV (MicroUSB);
• Вхідна напруга: 11.1-22.2В (3-6S LiPo);
• BEC: 5В/2А, 9В/1А;
• Відстань між отворами кріплення: 20х20мм (M3);
• Розмір: 28.2х28.1х6мм;
• Вага: 4.6г.

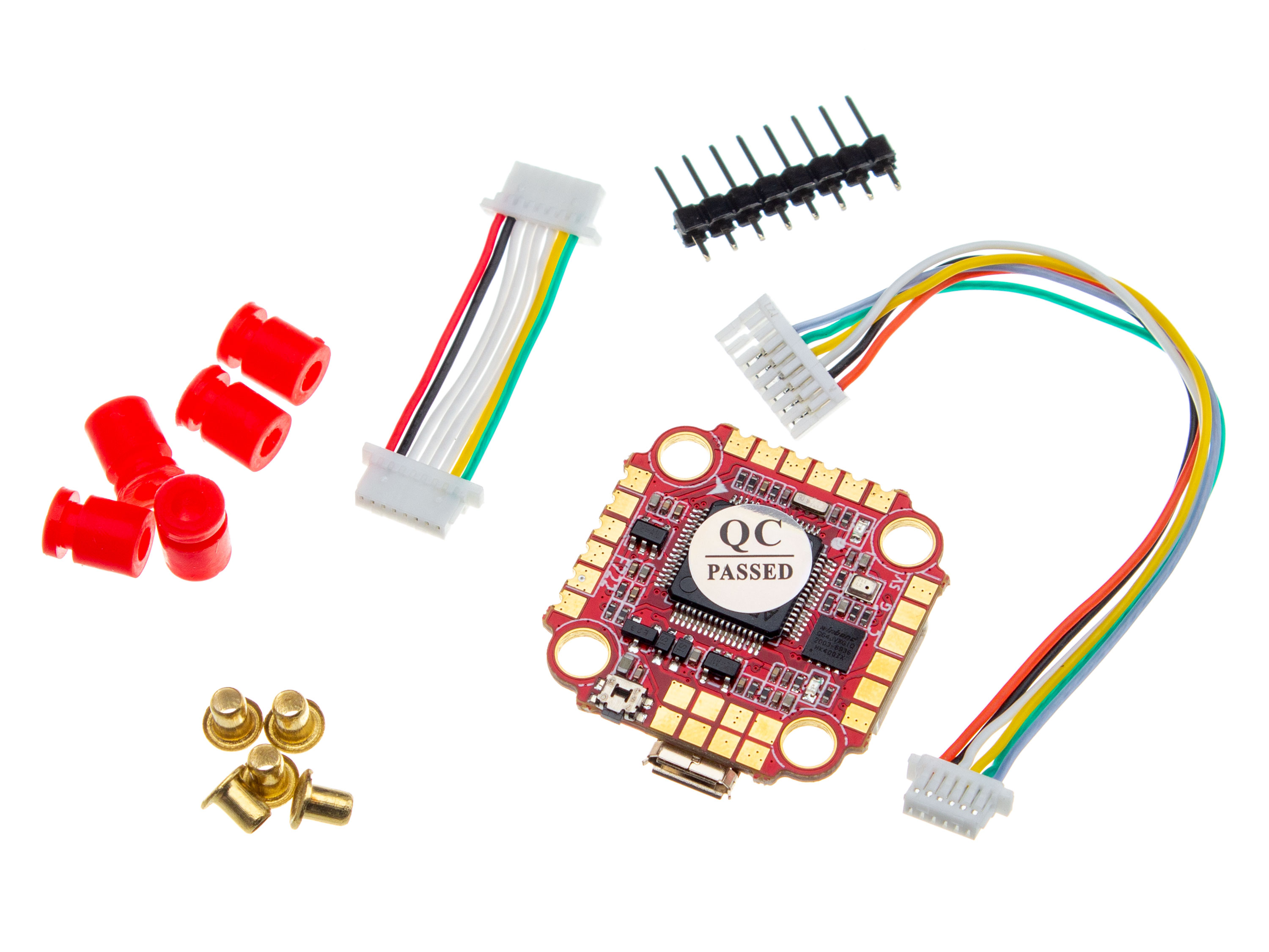

Комплектація:

• Польотний контролер HGLRC DJI Zeus F722 Mini *1шт;

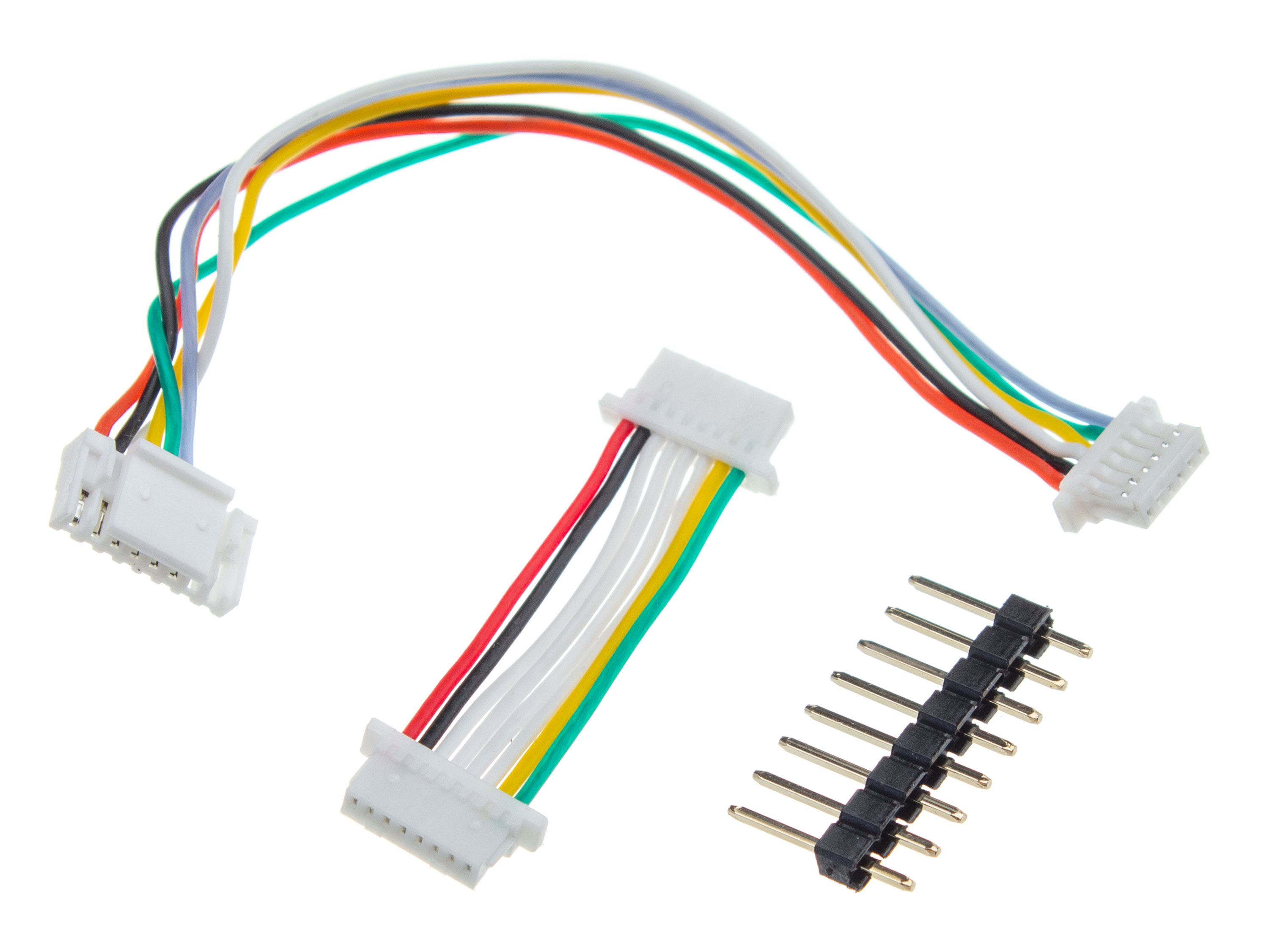

• Кабель JST-SH1.0 8-пін (30мм) *1шт;
• Кабель DJI Air Unit 6-пін (90мм) *1шт;

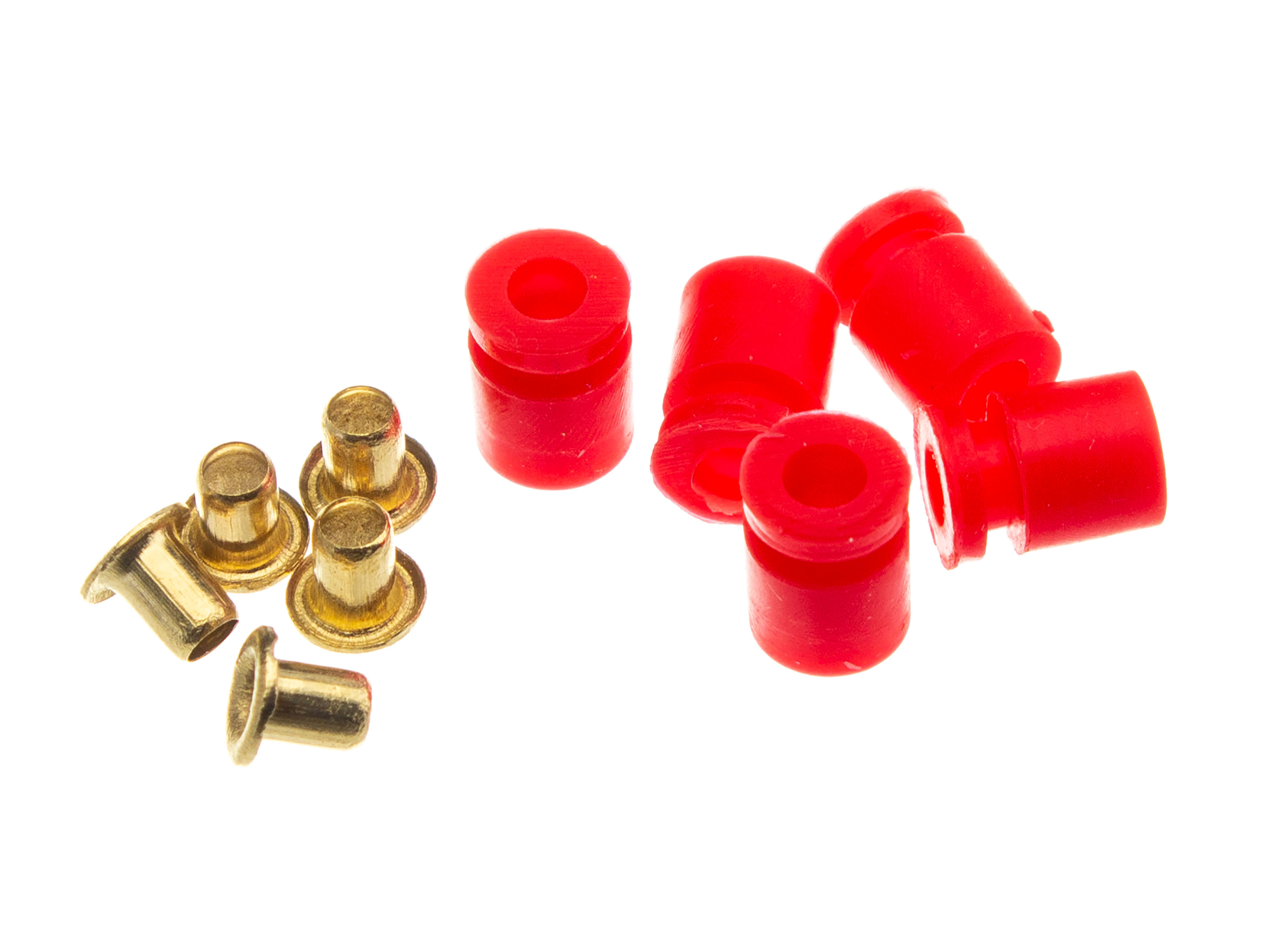

• Демпфер для підвісу (М3) *5шт.
