Польотний контролер HGLRC F4 Wing

Польотний контролер HGLRC F4 Wing з вбудованим барометром та підтримкою великого діапазону вхідної напруги живлення від 2S до 8S (7.4-33.6В), основне призначення якого, радіокеровані літаки.

HGLRC F4 Wing оснащено вбудованою платою розподілу живлення 100А (PDB), контактними площадками для під'єднання регуляторів швидкості, зовнішнього звукового бузера та GPS-модуля, а також отворами під штирьові роз'єми (гребінки), для можливості прямого підключення радіоприймача, відеопередавача, камери та сервомеханізмів.

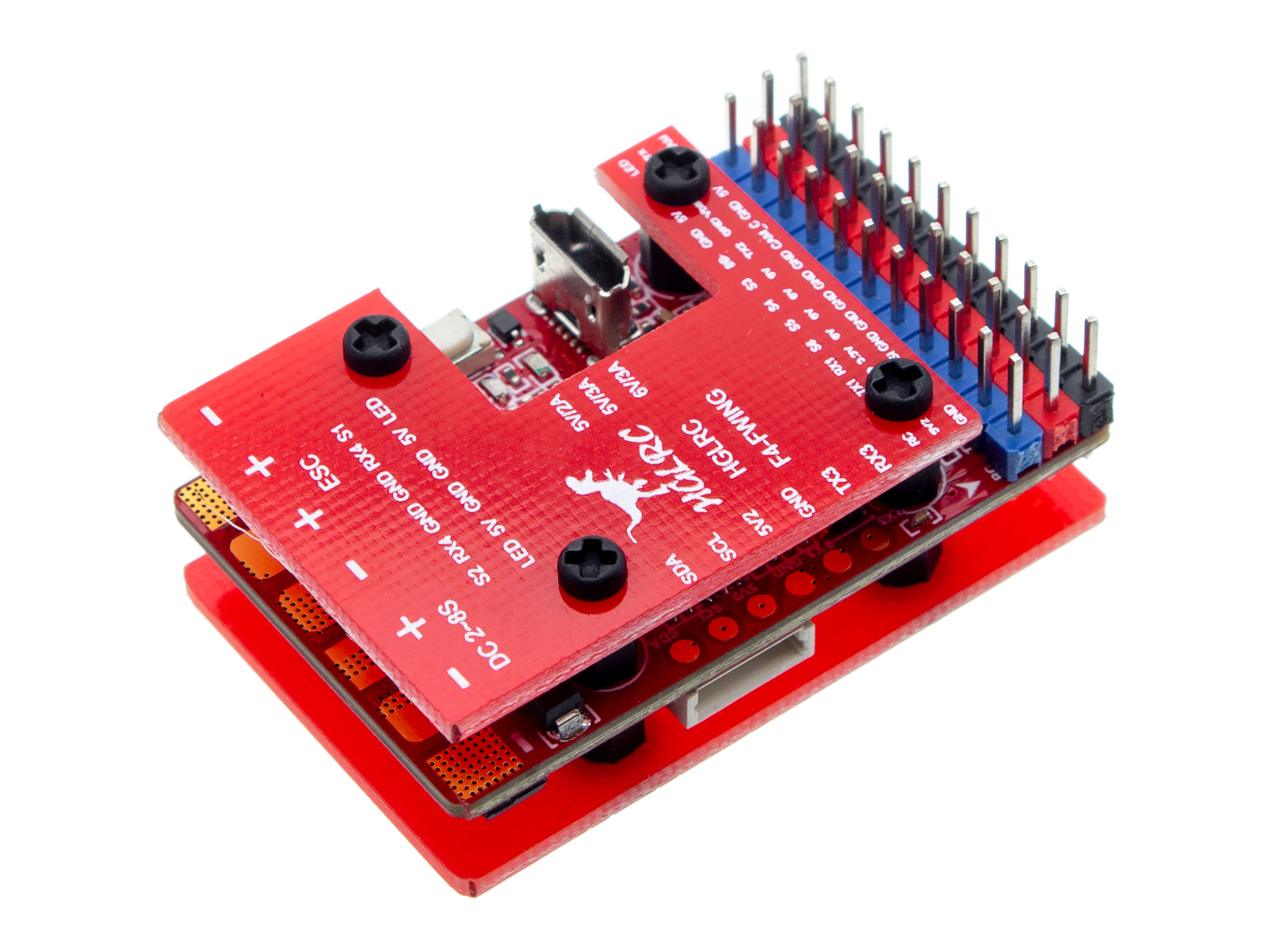

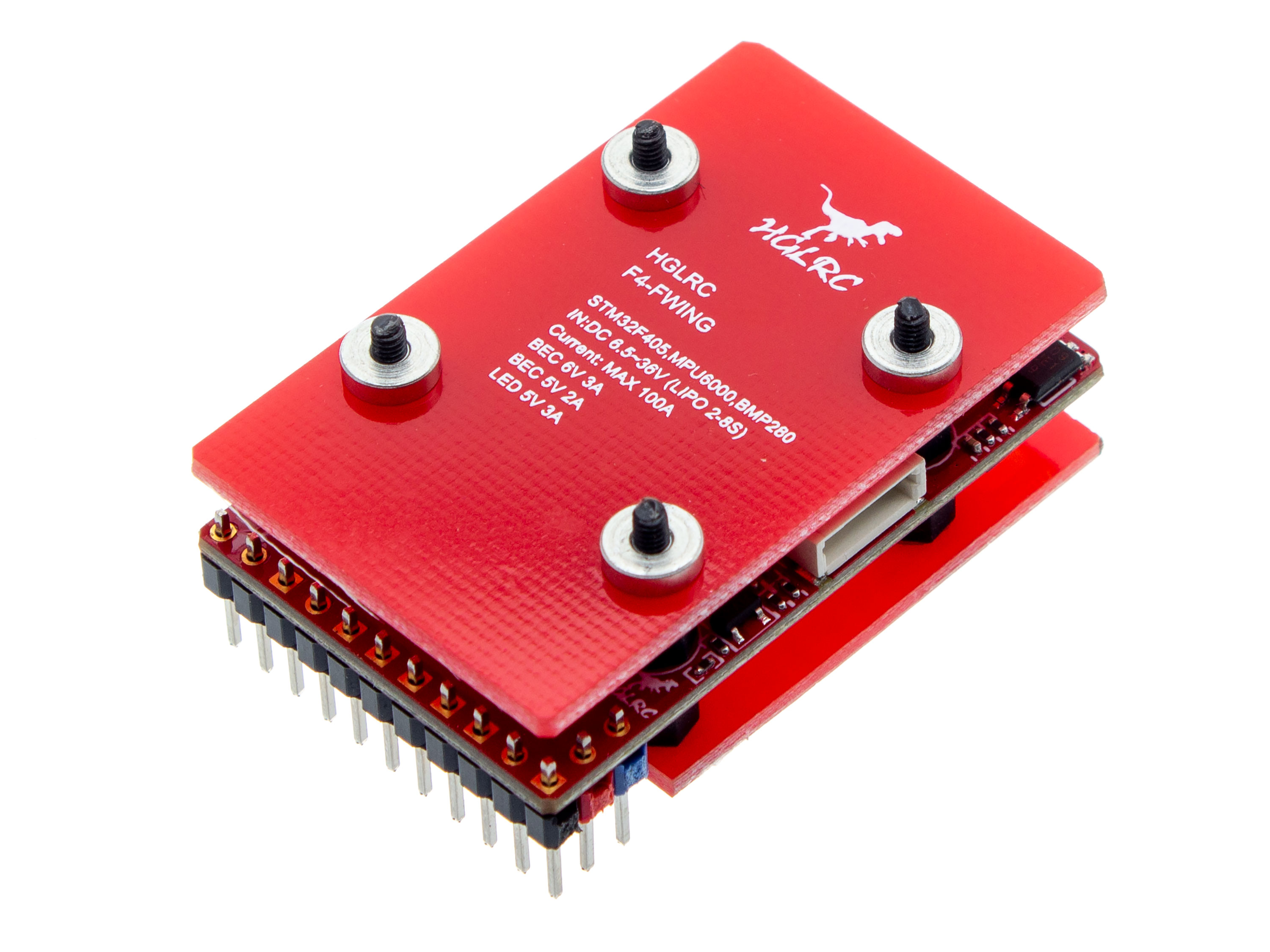

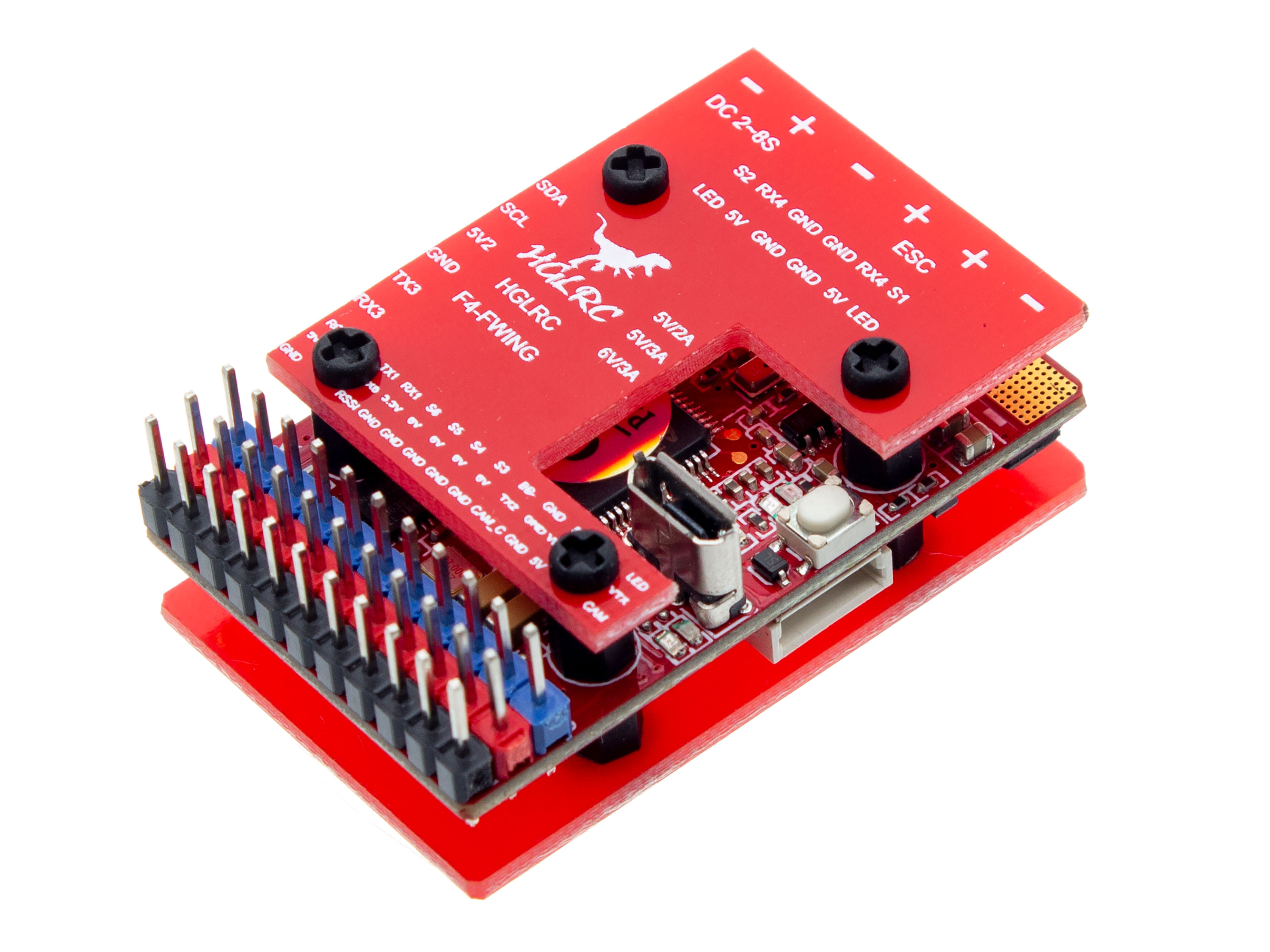

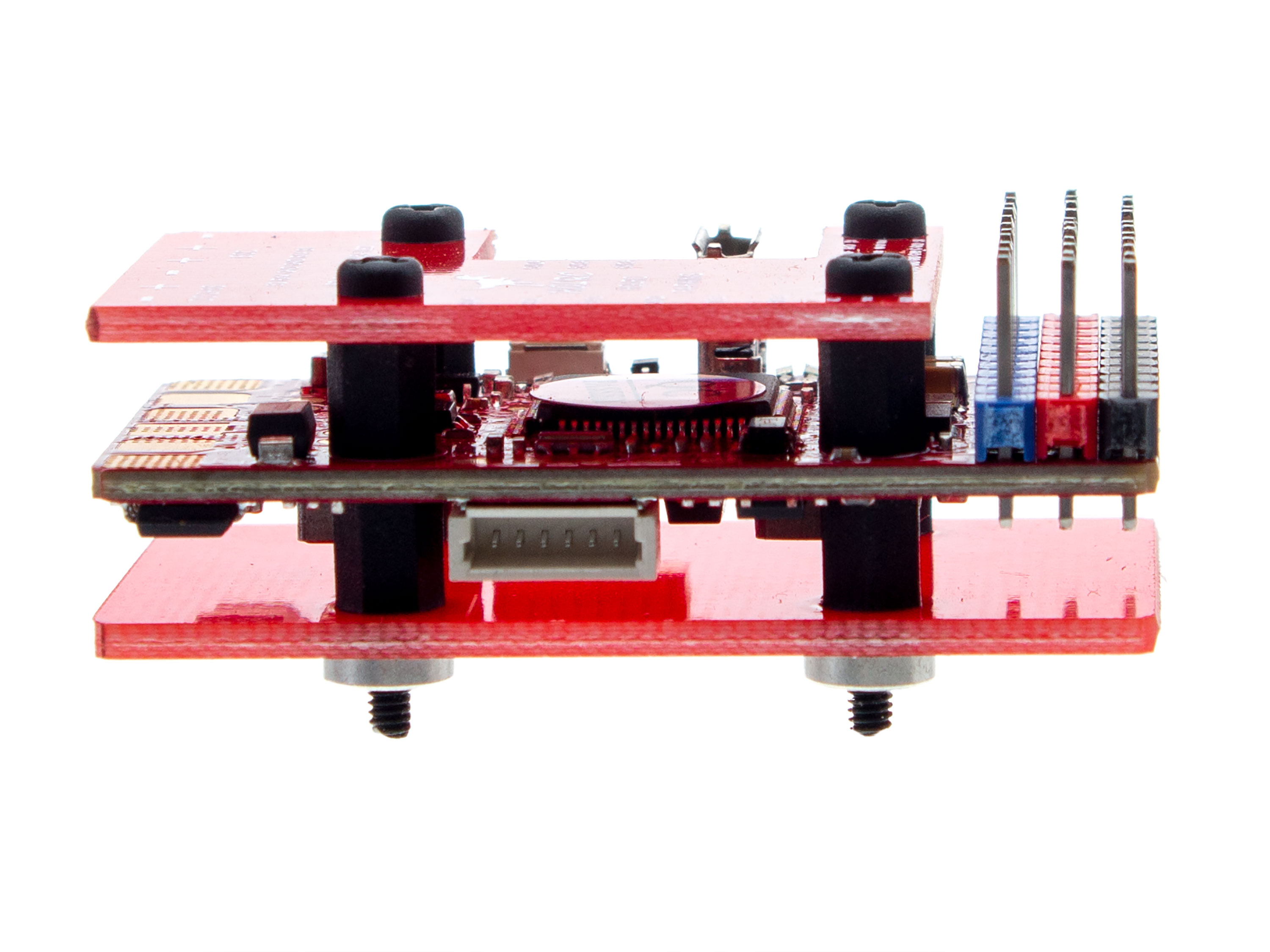

Польотний контролер додатково комплектується конденсатором Sanyo 35В для згладжування пульсацій напруги по живленню, а також двома пластинами з склотекстоліту для кріплення та захисту польотного контролера.

Особливості:

• Підтримка приймачів: SBUS, IBUS, DSMX, SmartPort;
• Підтримка одночасного використання п'яти портів UART;
• Підтримка зовнішніх GPS-модулів;
• Контактні площадки для під'єднання зовнішнього звукового біпера (бузера);
• Вбудований BlackBox на 16Мб для запису логів;
• Вбудоване додаткове живлення (BEC) 5В/2А та 6В/3А;
• Вбудоване додаткове живлення (LED) 5В/3А для мікро сервомеханізмів;
• Форм фактор який дозволяє об'єднати контролер з іншими платами (монтажні отвори 20.5мм);
• Програмується та налаштовується за допомогою iNAV Сonfigurator.

Інструкція

Технічні характеристики:

• Процесор: STM32F405R6T6;
• IMU-сенсор (акселерометр/гіроскоп): MPU6000;
• Барометр: BMP280 (I2C);
• OSD: підтримується;
• Інтерфейси: UART1, UART2, UART3, UART4, UART6;
• BlackBox: вбудований 8Мб;
• Прошивка: Betaflight HGLRCF722 (HGLR);
• Програмування: iNAV (MicroUSB);
• Вхідна напруга: 7.4-33.6В (2-8S LiPo);
• BEC: 5В/2А, 6В/3А;
• LED: 5В/3А;
• Відстань між отворами кріплення: 20.5х20.5мм (M2);
• Розмір: 44х28х6мм;
• Вага: 19.5г.

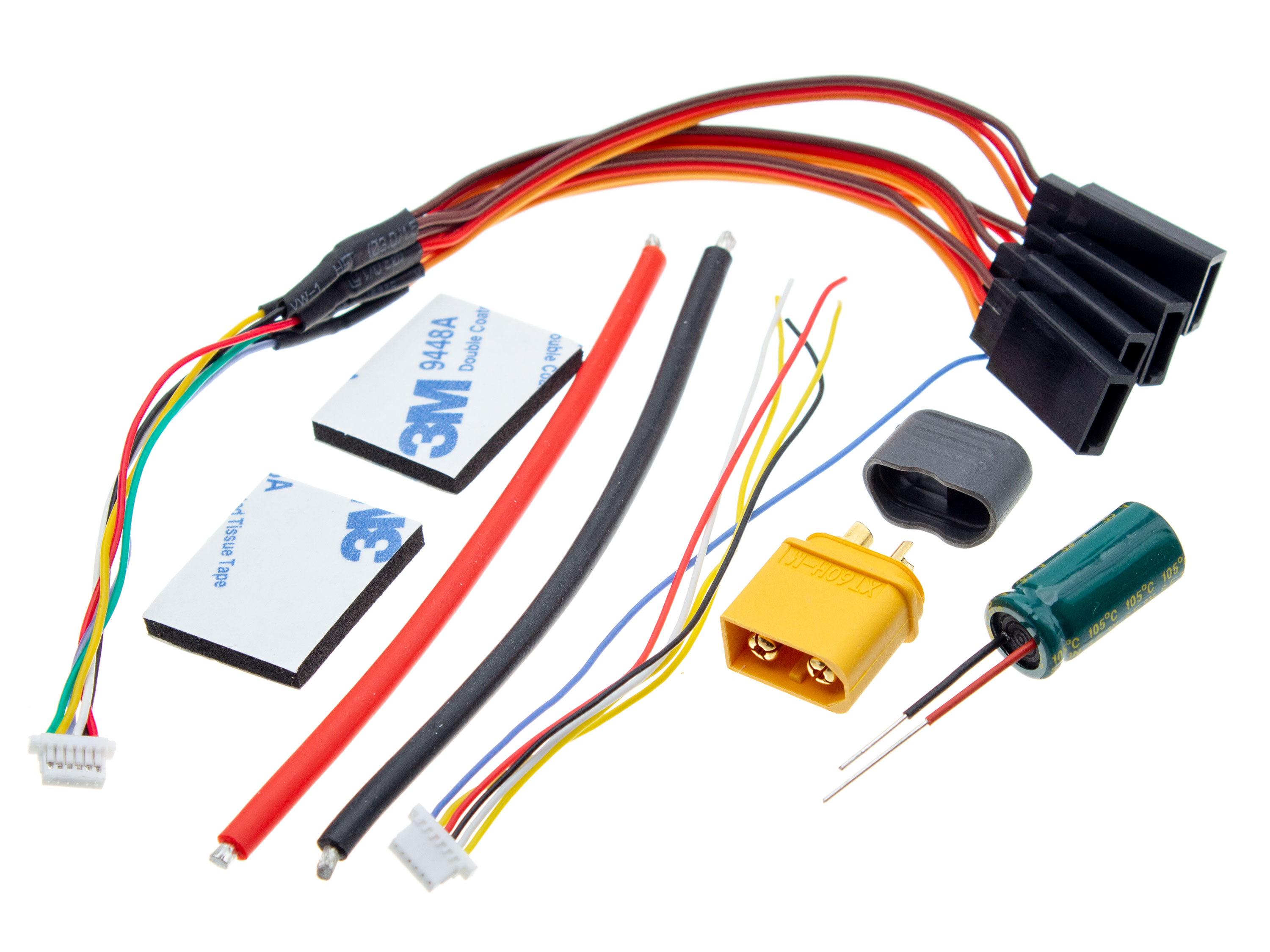

Комплектація:

• Польотний контролер HGLRC F4 Wing *1шт;
• Конденсатор Sanyo 35В 1000uF *1шт;
• Дріт 14AWG чорний (100мм) *2шт;
• Дріт 14AWG червоний (100мм) *2шт;
• Кабель JST-SH1.0 6-пін (30мм) *1шт;
• Кабель з JST-SH1.0 6-пін на JR (мама) *1шт;
• Роз'єм XT60 (папа) з ізолюючою насадкою *1шт;
• Штирьовий роз'єм (11-пін) *3шт;
• Елементи кріплення (гвинти, гайки, шайби) *1шт.
