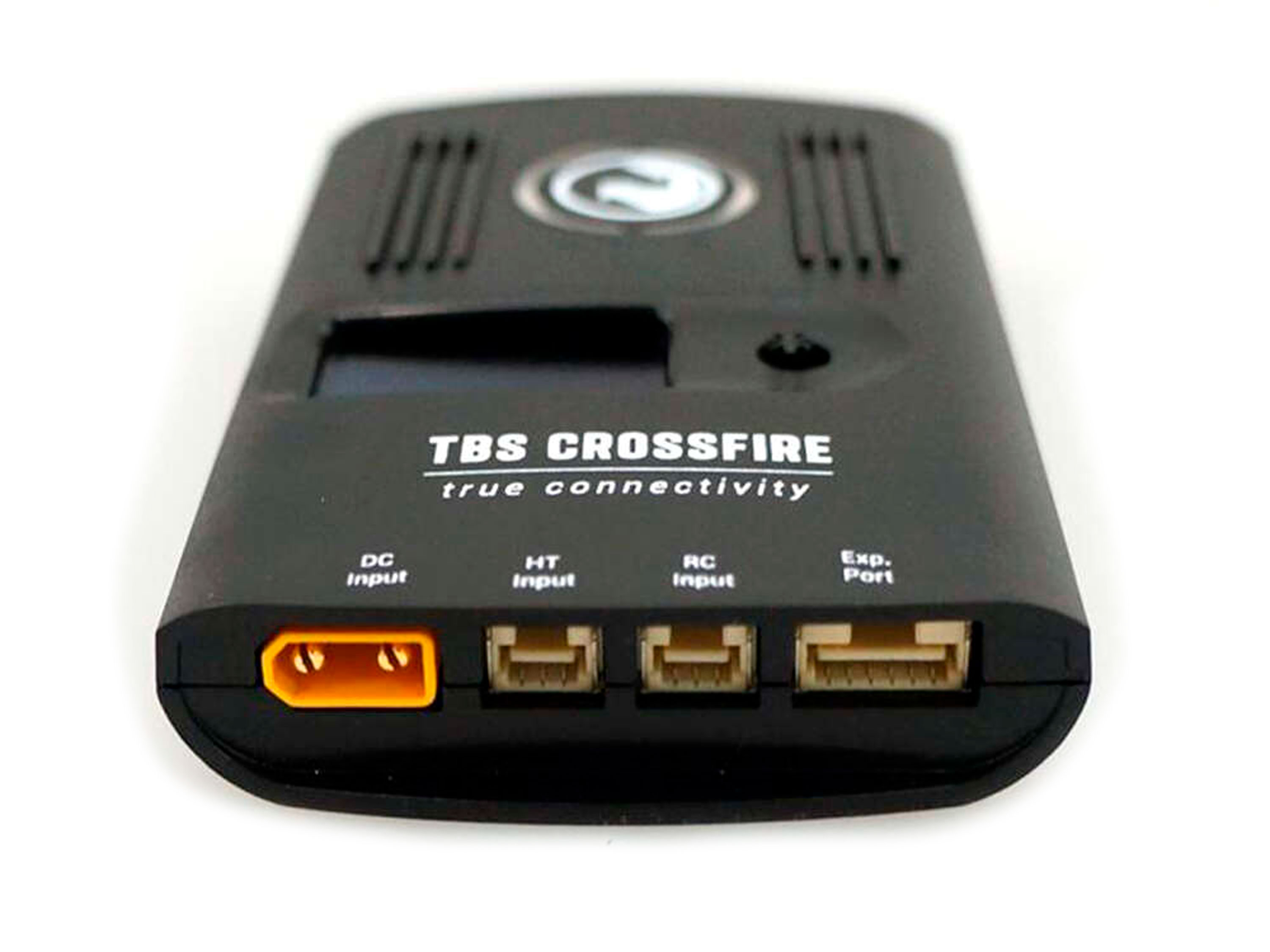

Передавальний модуль TBS Crossfire TX

Далекобійний передавальний модуль TBS Crossfire для радіопередавачів, розроблений для пілотів, які хочуть здійснювати польоти на відстань понад 20 кілометрів, без проблем з сигналом.

Незважаючи на нестандартний розмір модуля, його можна встановити на будь-який радіопередавач з підтримкою JR-модулів.

В комплектацію входить відсік JR стандартного розміру, який під'єднюється до радіопередавачів за допомогою універсального 5-ти контактного JR роз'єму, а сам модуль приклеюється до відсіку за допомогою двосторонньої 3М липучки, що дозволяє використовувати модуль з радіоапаратурами Frsky, Radiomaster та іншими з прошивкою OpenTX.

Передавальний модуль повністю сумісний з прошивкою OpenTX та працює виключно з нею. TBS Crossfire використовує технологію двостороннього зв'язку та здатний підтримувати якісний зв'язок та передачу даних телеметрії на відстані більше ніж 40 кілометрів (в залежності від зовнішніх умов).

Фірмовий протокол нового покоління Crossfire забезпечує мінімальну затримку між передавачем та приймачем з неймовірною пропускною здатністю, а також підтримує відновлення з'єднання при помилках і втратах сигналу, тим самим роблячи зв'язок більш стабільним.

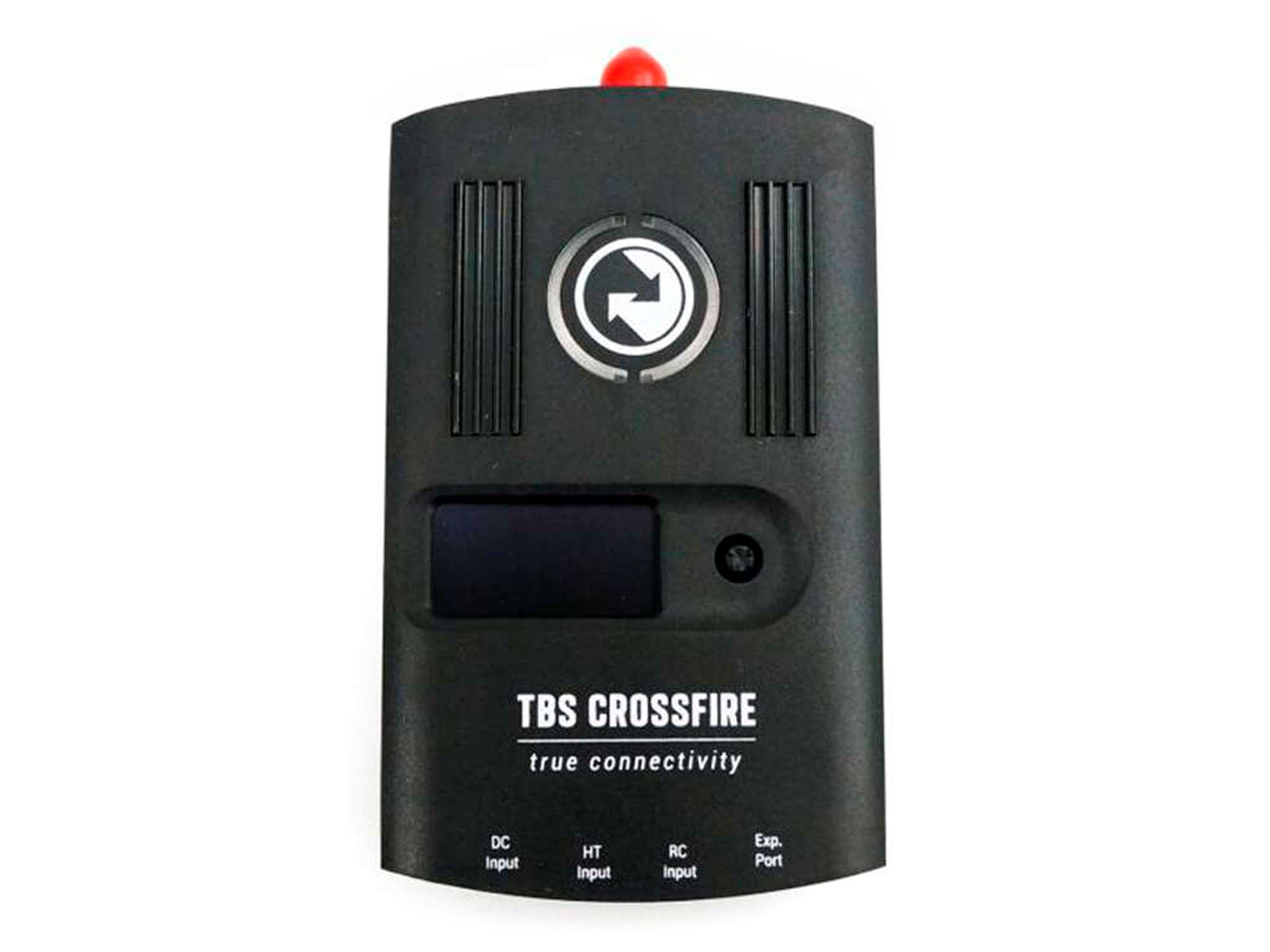

На самому модулі розташований 1.3-дюймовий OLED екран на якому відображаються основні параметри та кнопка яка відповідає за переміщення по меню модуля та зміну параметрів. Вище дисплею розташований LED-індикатор статусу роботи та якості зв'язку, а зліва порт USB-C для під'єднання до комп'ютера.

Також зміна параметрів модуля можлива радіопередавачем за допомогою прошивки OpenTX та обраним протоколом Crossfire, або при підключенні до комп'ютера та за допомогою програмного забезпечення TBS AgentX для Mac OS або Windows.

Залежно від заводської прошивки передавача та приймача, можливо, потрібно буде оновити приймач. Коли передавач і приймач перебувають у режимі прив’язки, Ви отримаєте повідомлення на радіопередавач/AgentX, що приймач потрібно оновити, дотримуйтесь інструкцій для оновлення приймача показаних в AgentX. Оновлення прошивки на приймач передається за допомогою модуля.

Додатково в комплект входить плата Frsky Inverter Mod. Плата встановлюється в старіші версії радіопередавачів Frsky Taranis (з портом S-Port внизу апаратури), щоб використовувати повну швидкість зв'язку між передавачем QX7 та модулем Crossfire, оскільки старіші версії мають встановлений лише повільний транзистор замість інверторного.

Особливості:

• Далекобійна і надійна система для FPV-польотів;
• Легка прив'язка і встановлення зв'язку;
• Фірмовий протокол Crossfire;
• Радіус дії сигналу на відстані більше 40км;
• Двосторонній зв'язок в режимі реального часу з підтримкою телеметрії;
• Низька затримка, швидкість оновлення 150Гц;
• Динамічна зміна потужності від 10мВт до 2Вт;
• Захист від бортових перешкод;
• Failsafe на всі канали;
• LED-індикація статусу роботи і якості сигналу зв'язку;
• Повністю налаштовується за допомогою OpenTX, Bluetooth, WiFi;
• Оновлення програмного забезпечення через двосторонній зв'язок;
• Повна сумісність з Micro та Nano приймачами TBS.

Технічні характеристики:

• Сумісність: 5-контактний роз’єм JR на модулі (прошивка OpenTX);
• Частота:
• 868МГц (Європа, Росія);
• 915МГц (США, Азія, Австралія).
• Робоча напруга:
• 3.5-13В (від радіопередавача);
• 2-3S LiPo (зовнішнє живлення, XT30).
• Вихідна потужність передавача: 10мВт-2000мВт;
• Споживана потужність:
• 1.1Вт, при 25мВт;
• 3.2Вт, при 2000мВт.
• Дисплей: 1.3-дюйми OLED екран;
• USB-порт: Type-C;
• Розміри: 55х89х15мм;
• Вага: 76г.

Комплектація:

• Передавальний модуль TBS Crossfire *1шт;

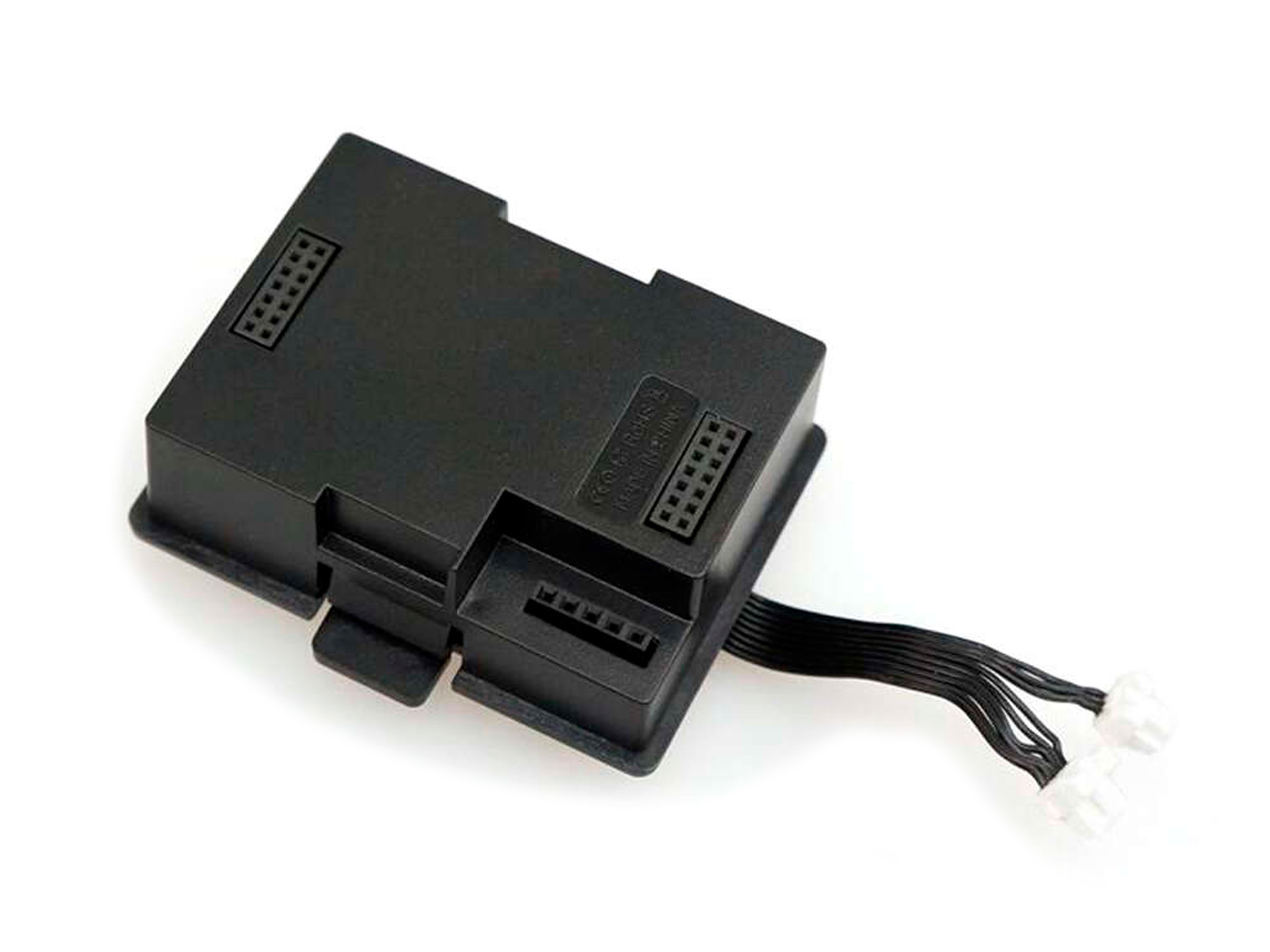

• Відсік TBS Crossfire JR *1шт;

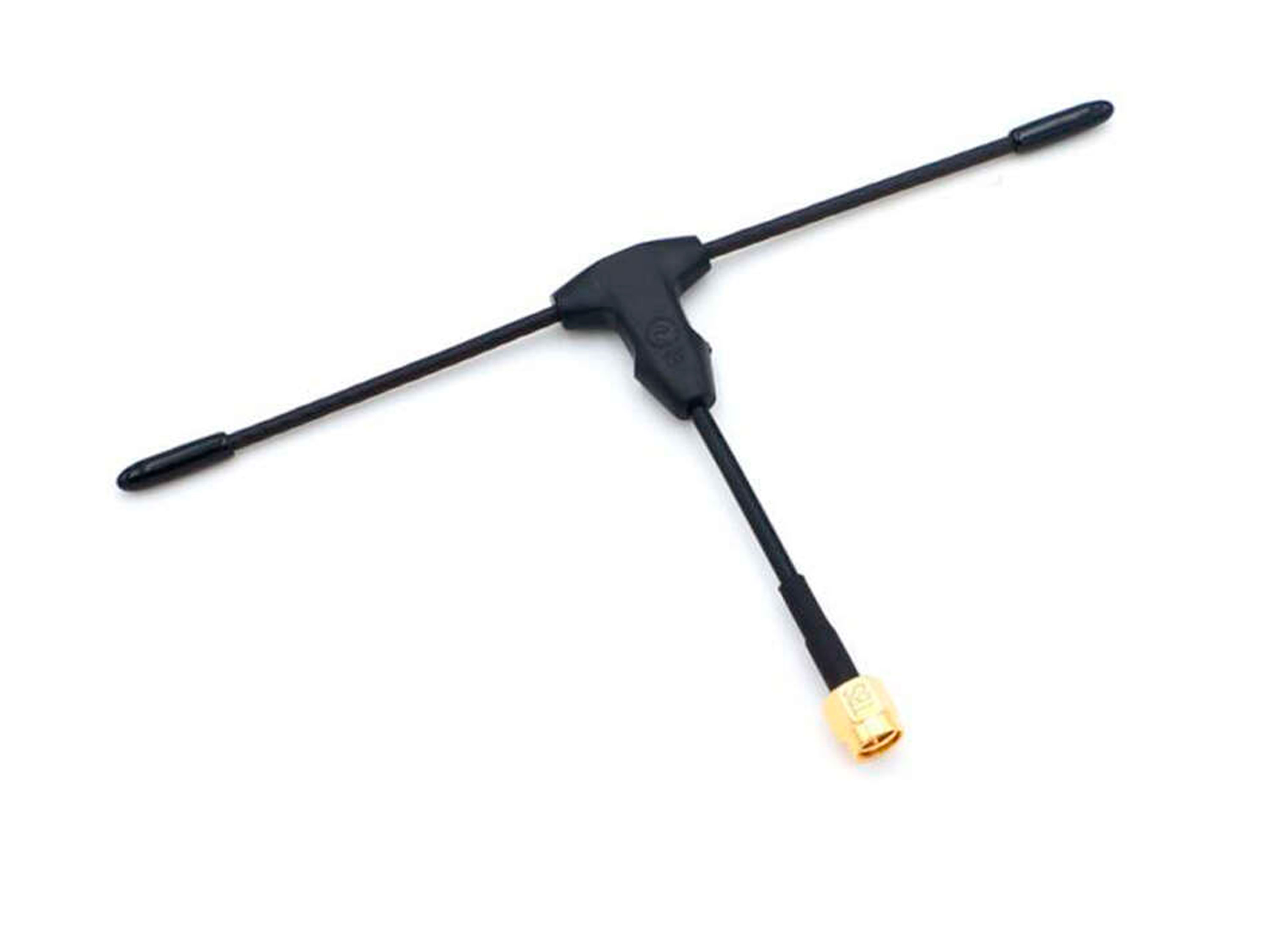

• Антена TBS Crossfire Stock V2 *1шт;
• Плата Frsky Taranis QX7 Inverter Mod *1шт;
• Кабель Crossfire Futaba *1шт;
• Кабель Crossfire Graupner/Hitec/JR *1шт;
• Кабель Crossfire PPM (3-пін) *1шт;
• Кабель живлення JST - XT30 (мама) *1шт.
