HGLRC Zeus F748 (польотний контролер F722 + регулятор 4в1 48A)

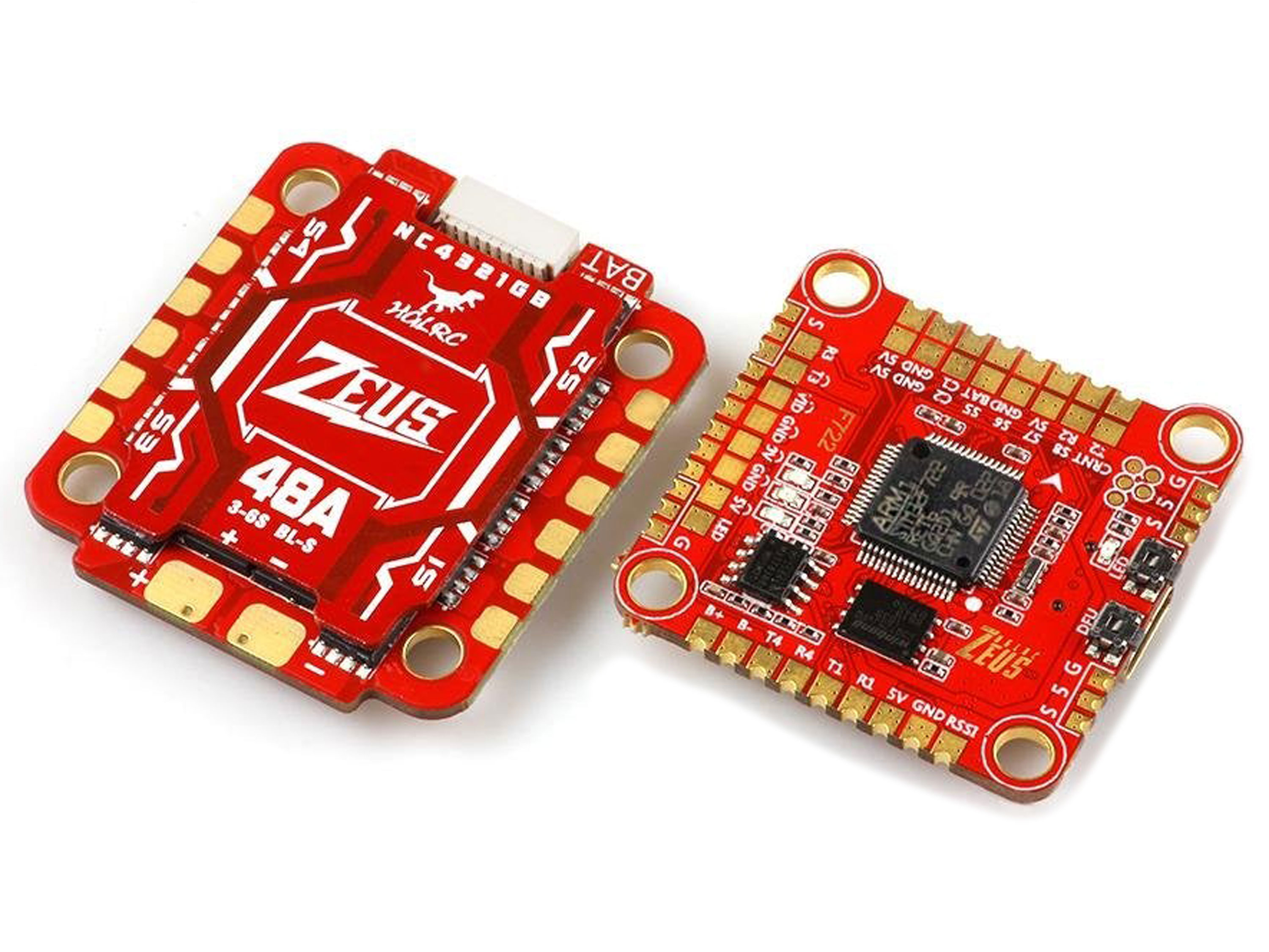

HGLRC Zeus F748 - це набір з двох плат, який включає в себе плату польотного контролера HGLRC Zeus F722 з підтримкою роботи модуля DJI Air Unit та плату регуляторів HGLRC 4в1 Zeus 48A.

Добавлена підтримка радіоприймачів FrSky XM+ та TBS Crossfire Nano.

Набір додатково комплектується конденсатором Sanyo 35В для згладжування пульсацій напруги по живленню.

Особливості:

• Підтримка приймачів: SBUS, IBUS, DSMX, CRSF (порт UART1);
• Підтримка зовнішніх GPS-модулів (порт UART2);
• Підтримка зовнішніх відеопередавачів (порт UART3);
• Повна сумісність та підтримка модуля DJI Air Unit (порт UART4);
• Підтримка телеметрії регуляторів (порт UART6);
• Контактні площадки для під'єднання радіоприймачів XM і Nano та інших;
• Резервні контактні площадки для прямого запаювання польотного контролера та живлення і датчиків;
• Контактні площадки для під'єднання LED-індикаторів;
• Контактні площадки для під'єднання зовнішнього звукового біпера (бузера);
• Вбудований BlackBox на 16Мб для запису логів;
• Вбудований датчик струму та амперметр;
• Вбудоване додаткове живлення (BEC) 5В/3А та 9В/2А;
• Програмується за допомогою Betaflight, Emuflight, iNAV;
• Підтримка усіх функцій прошивки BLHeliS;
• Підтримка протоколів: OneShot125/42, DShot150/300/600, Multishot;
• Загальна вага стеку менше 27 грам.

Інструкція

Технічні характеристики HGLRC DJI Zeus F722:

• Процесор: STM32F722;
• IMU-сенсор (акселерометр/гіроскоп): MPU6000;
• Барометр: BMP280 (I2C);
• OSD: Betaflight OSD (AT7456E);
• BEC: 5В/3А, 9В/2А;
• Інтерфейси: UART1, UART2, UART3, UART4, UART6;
• LED контроль: підтримується;
• BlackBox: вбудований 16Мб;
• Прошивка: Betaflight HGLRCF722 (HGLR);
• Програмування: Betaflight, Emuflight, iNAV (MicroUSB);
• Робоча напруга: 11.1-22.2В (3-6S LiPo);
• Діаметр отворів кріплення: 4мм;
• Відстань між отворами кріплення: 30.5х30.5мм (M3);
• Розмір: 37.3х37.3х6.6мм;
• Вага: 8.1г.

• Робоча напруга: 11.1-22.2В (3-6S LiPo);
• Максимальний постійний струм: 4х48А;
• Максимальний короткочасний струм: 4х55А (10сек);
• BEC: немає;
• Прошивка: BLHeli_S;
• Можливість програмування: BLHeliConfigurator (через польотний контролер);
• Діаметр отворів кріплення: 4мм;
• Відстань між отворами кріплення: 30.5х30.5мм (M3);
• Розмір: 44.8х39.5х6мм;
• Вага: 18.4г.

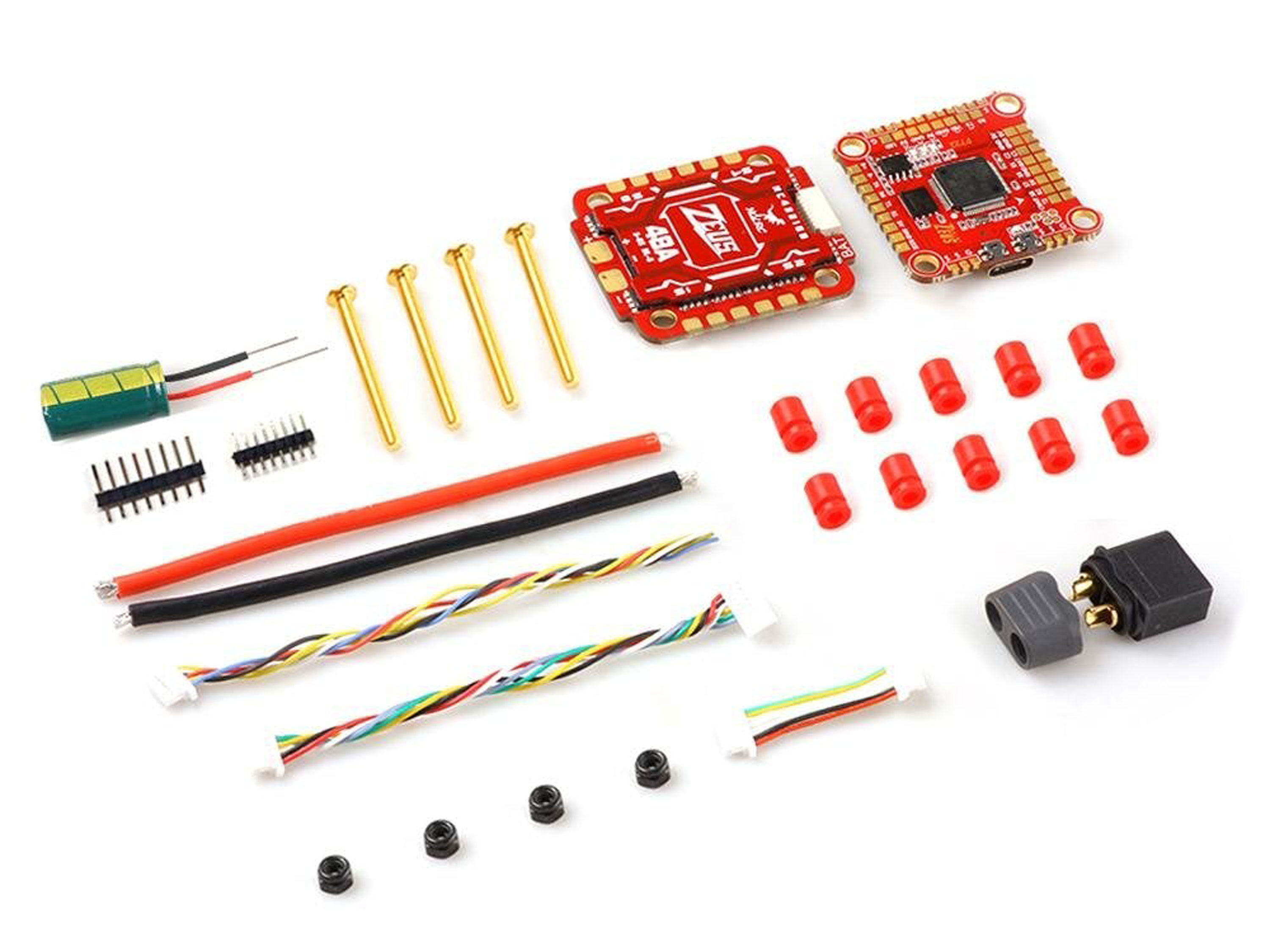

Комплектація:

• Польотний контролер HGLRC DJI Zeus F722 *1шт;
• Регулятор безколекторний HGLRC 4в1 Zeus 48A *1шт;
• Конденсатор Sanyo 35В 1000uF *1шт;
• Кабель живлення 14AWG (100мм) з роз'ємом XT60 (папа) *1шт;
• Кабель JST-SH1.0 6-пін (100мм) *2шт.
• Кабель JST-SH1.0 8-пін (25мм) *1шт;
• Демпфер для підвісу (М3) *12шт;
• Елементи кріплення (гвинти, гайки) *1шт;
• Інструкція англійською *1шт.
