Загальний опис

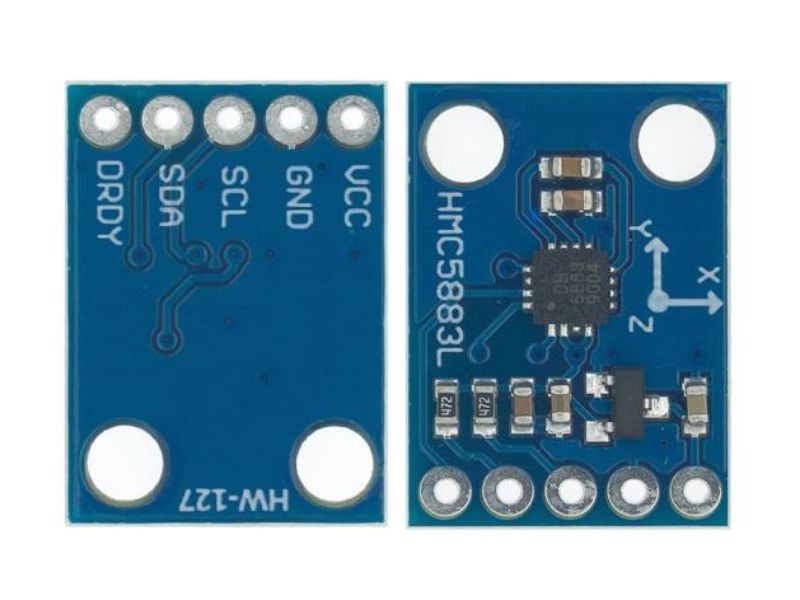

Модуль з цифровим компасом QMC5883L, який вимірює магнітне поле, причому робить це в трьох осях. Це дає можливість отримувати тривимірну картину спрямованості магнітного поля і його величину. Управляється по шині I2C, живлення мікросхеми 3.3В, але шина толерантна і до 5В рівнів, так що до Arduino можна підключати безпосередньо. На платі встановлений параметричний стабілізатор на 3.3В.

• Плата з позолоченими контактами, 5 вивідна гребінка в комплекті;
• Датчик QMC5883L;
• Живлення: 5В;
• Протокол зв'язку: стандартний I2C (він же TWI);
• I2C адреса пристрою: 0x0D;
• Діапазон вимірювань: ± 1.3 - 8Гаусс, точність 5мілі-Гаус;
• Розміри плати: 14 х 13мм.

Комплектація:

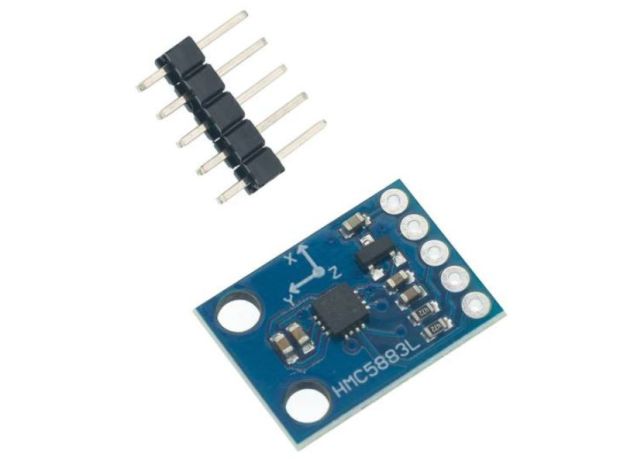

• Цифровий компас QMC5883L I2C GY-273 *1шт.
