Загальний опис

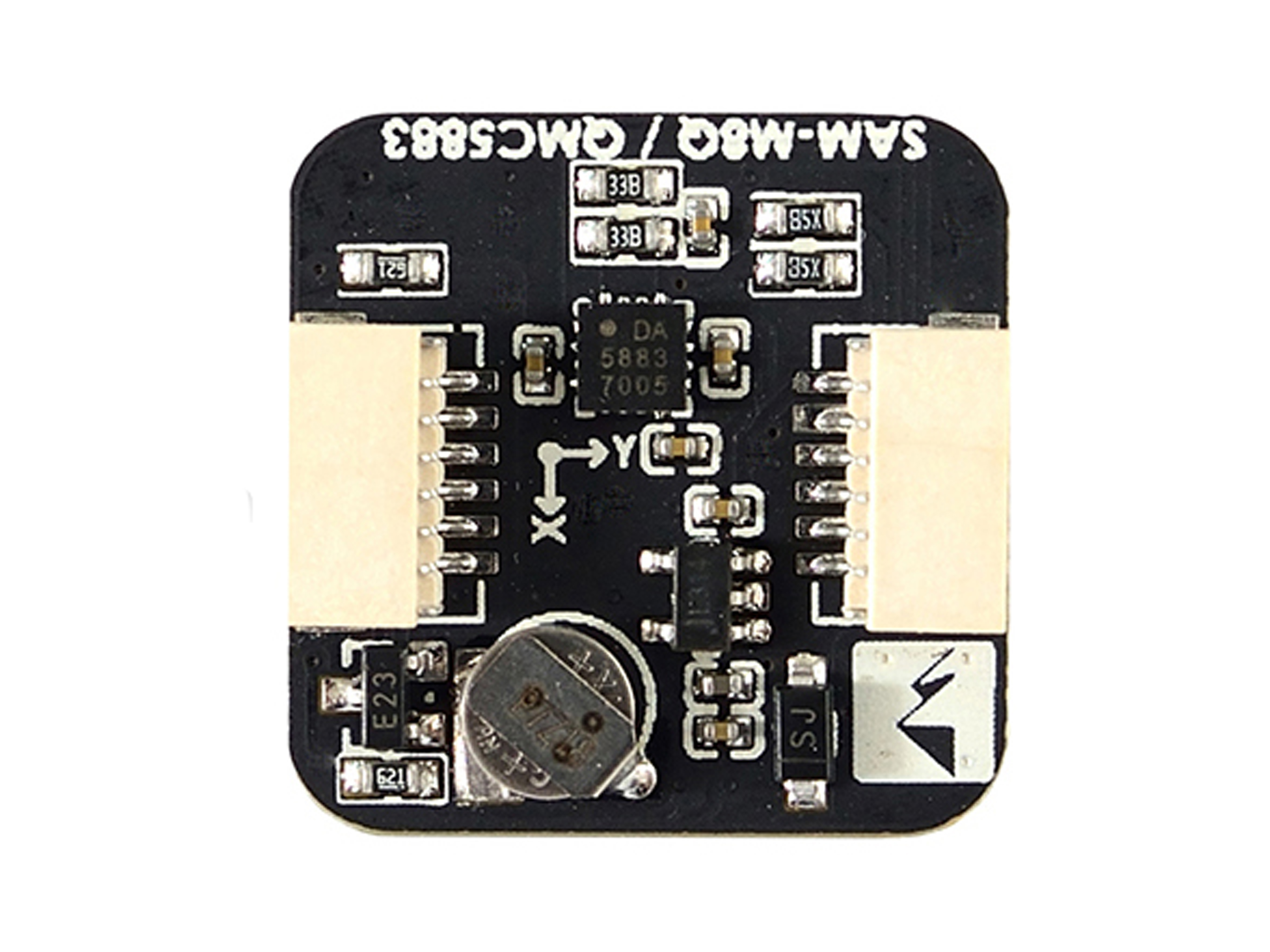

Компактний і легкий GPS модуль M8Q-5883 від компанії Matek із вбудованим компасом QMC5883L. Модуль зібраний з двох плат, які склеєні між собою скотчем 3М.

GPS, GLONASS, SBAS, QZSS включені за замовчуванням.

Особливості:

• 72-канальний модуль з одночасною підтримкою кількох систем геопозування;
• Вбудований стабілізатор напруги 3.3В з низьким рівнем шуму та ІЧ-фільтр для блокування шуму;
• Вбудований магнітний датчик QMC5883L;
• Додатковий підсилювач LNA для оптимізації продуктивності та фронтальний ПАР-фільтр для підвищення стійкості до перешкод;
• Низьке енергоспоживання;

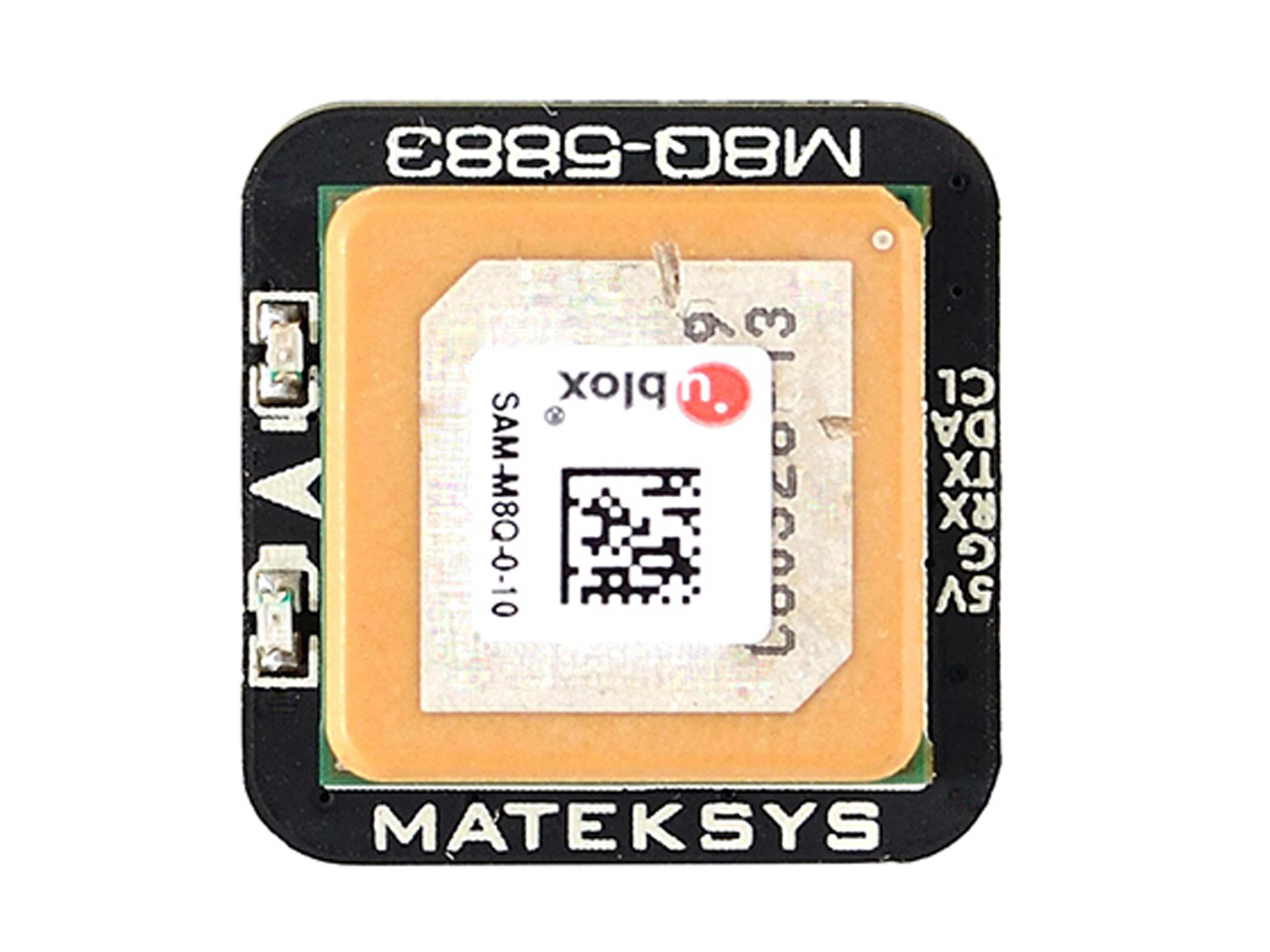

• Вбудована керамічна патч антена GNSS RHCP 15x15мм;
• Акумулятор для гарячого старту модуля GPS;
• Світлодіодний індикатор живлення (червоний) та індикатор імпульсів часу (синій);
• Підтримується INAV/Betaflight/Ardupilot і т.д.

Технічні характеристики:

• Мікросхема: U-BLOX SAM-M8Q;
• Компас IC: QMC5883L;
• Кількість каналів: 72;
• Підтримувані стандарти: GPS, GLONASS, Galileo, BeiDou, QZSS, SBAS;
• Інтерфейс:
• UART (GPS);
• I2C (компас).
• Точність позиціонування: 2.5м;
• Точність швидкості: 0.05м/с;
• Швидкість передачі: 9600біт/с;
• Чутливість модуля:
• Чутливість відстеження: -165дБм;
• Чутливість оновлення даних: -158дБм;
• Чутливість холодного старту: -146дБм;
• Чутливість гарячого старту: -155Бм.
• Готовність модуля:

• Тривалість холодного старту: 26сек;
• Тривалість гарячого старту: 1сек.
• Споживання в активному режимі: 40мА (5В);
• Робоча напруга: 4В-5.5В;
• Розмір: 20х20х10мм;
• Вага: 7г.

Комплектація:

• Модуль GPS Matek M8Q-5883 *1шт;
• Кабель для підключення SH1.0 6-пін *1шт.
