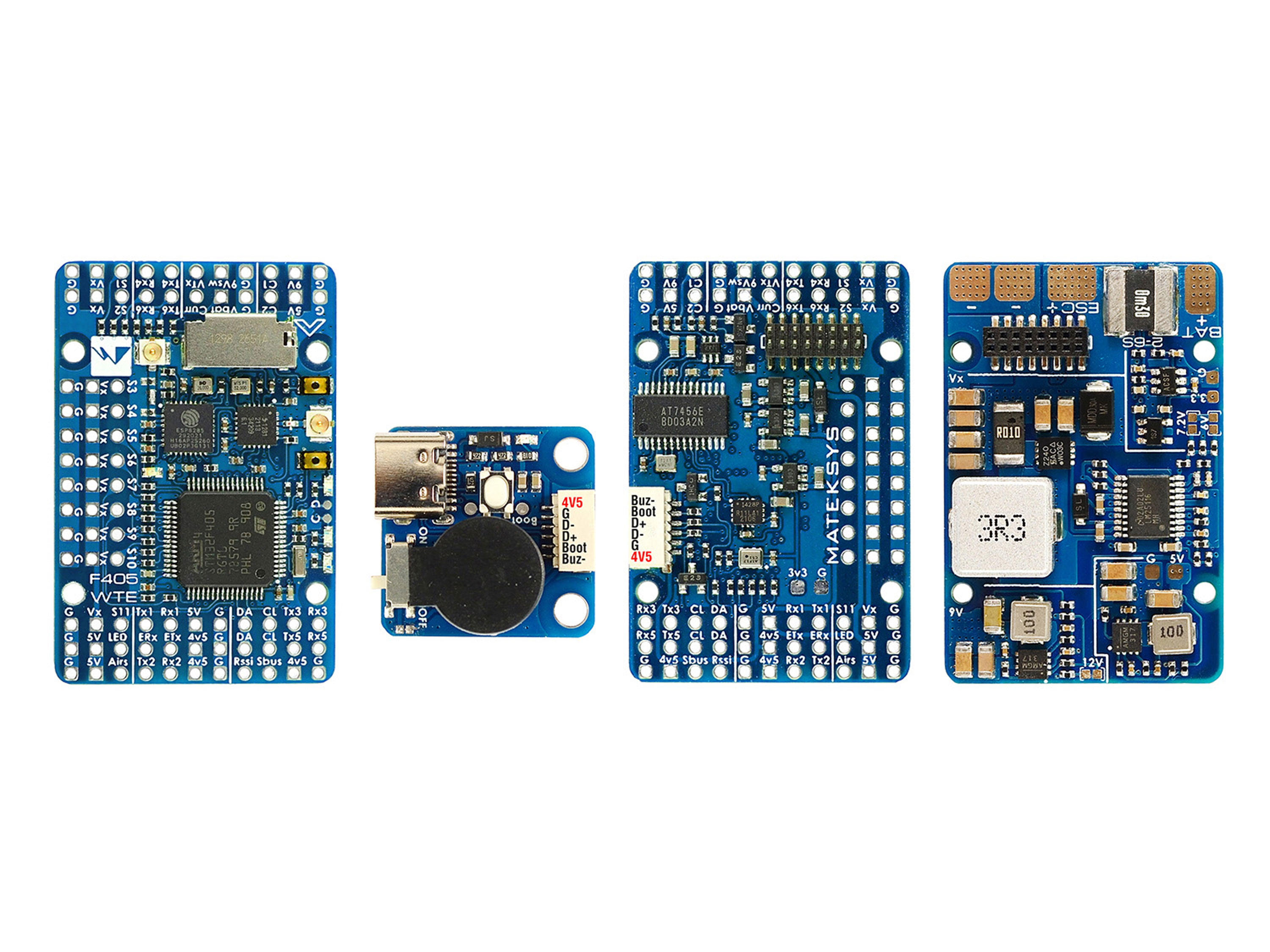

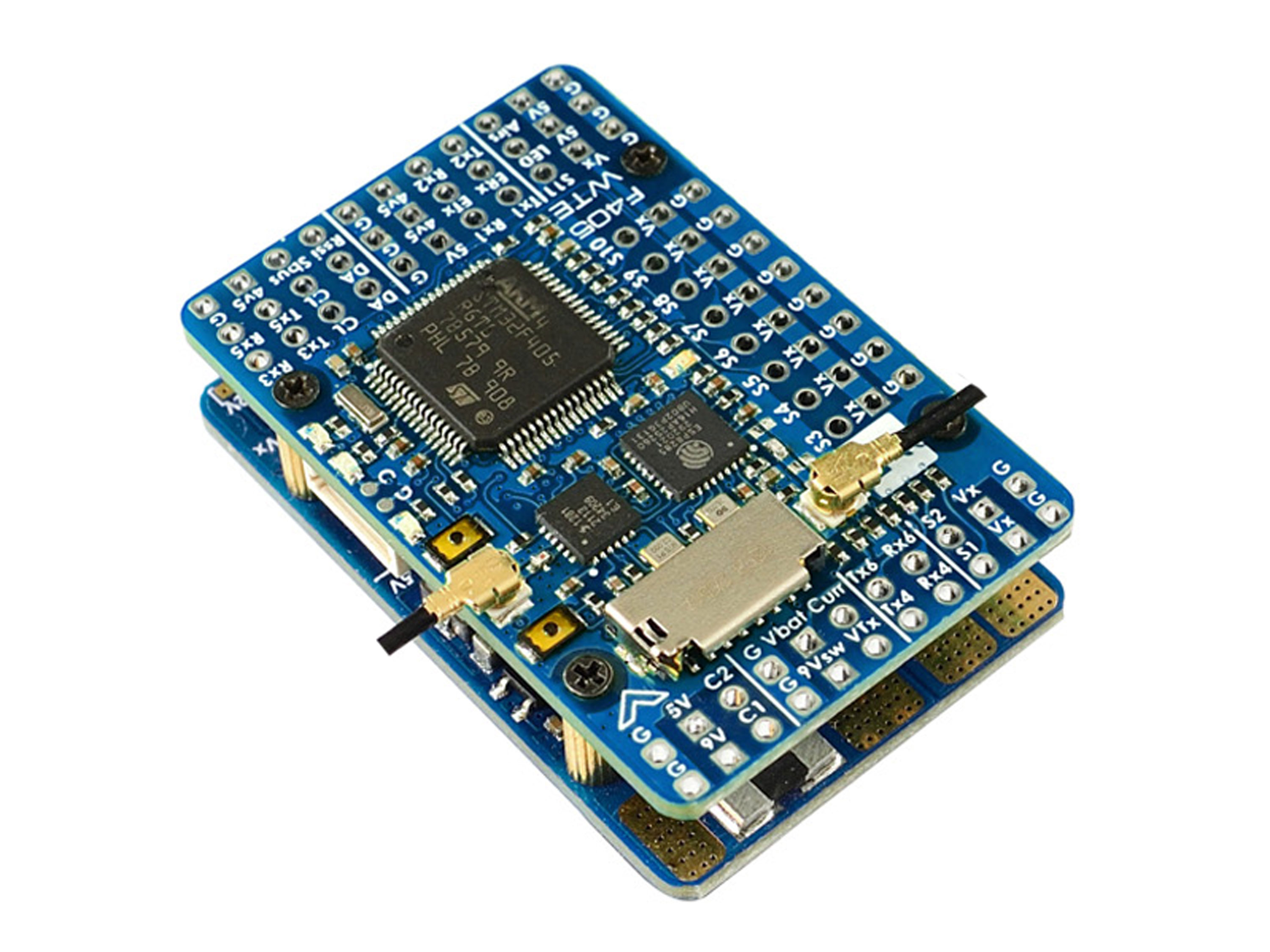

Польотний контролер Matek F405-WTE (ELRS 2.4ГГц)

Польотний контролер Matek F405-WTE з вбудованим приймачем ELRS 2.4ГГц.

Інструкція

Офіційна сторінка для оновлення прошивки

Технічні характеристики:

• Процесор: STM32F405RGT6 (168МГц);
• IMU-сенсор (акселерометр/гіроскоп):  ICM42688-P;
• Барометр: SPL06-001;
• OSD: AT7456E;
• Радіоприймач: вбудований (ExpressLRS 2.4ГГц);
• Інтерфейси:
• 6х UART;
• 12x PWM;
• 4x ADC (VBAT, Current, RSSI);
• 1x I2C;
• 2x CAM.
• Blackbox: MicroSD;
• Прошивка: iNAV / ArduPilot (ціль MATEKF405TE);
• USB-порт: немає;
• Підключення до ПК: USB Type-C (через зумер);
• Відстань між отворами кріплення: 25х25мм (2мм);
• Розмір: 44х29х12.7мм;
• Вага: 22г.

• Робоча напруга: 6.8-30В (2-6S LiPo);
• BEC 5В (для польотного контролера, приймача, камери, LED, GPS тощо):
• Вихідна напруга: 5В;
• Вихідний струм постійний: 2А;
• Вихідний струм максимальний: 3А.
• BEC 9/12В (для відеопередавача, камери тощо):
• Вихідна напруга: 9В / 12В;
• Вихідний струм постійний: 2А;
• Вихідний струм максимальний: 3А.
• BEC VX (для сервомеханізмів):
• Вихідна напруга: 5В / 6В / 7.2В;
• Вихідний струм постійний: 8А;
• Вихідний струм максимальний: 10А.
• BEC 3.3В лінійний (для барометра, компаса, OLED, Spektrum RX):
• Вихідний струм: 0.2А.
• Виходи для регуляторів швидкості: 1шт;
• Датчик струму: 200А (90А постійного струму).

Комплектація:

• Польотний контролер Matek F405-WTE (ELRS 2.4ГГц) *1шт;
• Пасивний зумер (buzzer) Matek Type-C *1шт;
• Антена IPEX-MHF1 2.4ГГц *2шт;
• Кабель JST-SH (6-пін) *1шт;
• Контакти (піни) Dupont 2.54 *2шт.
