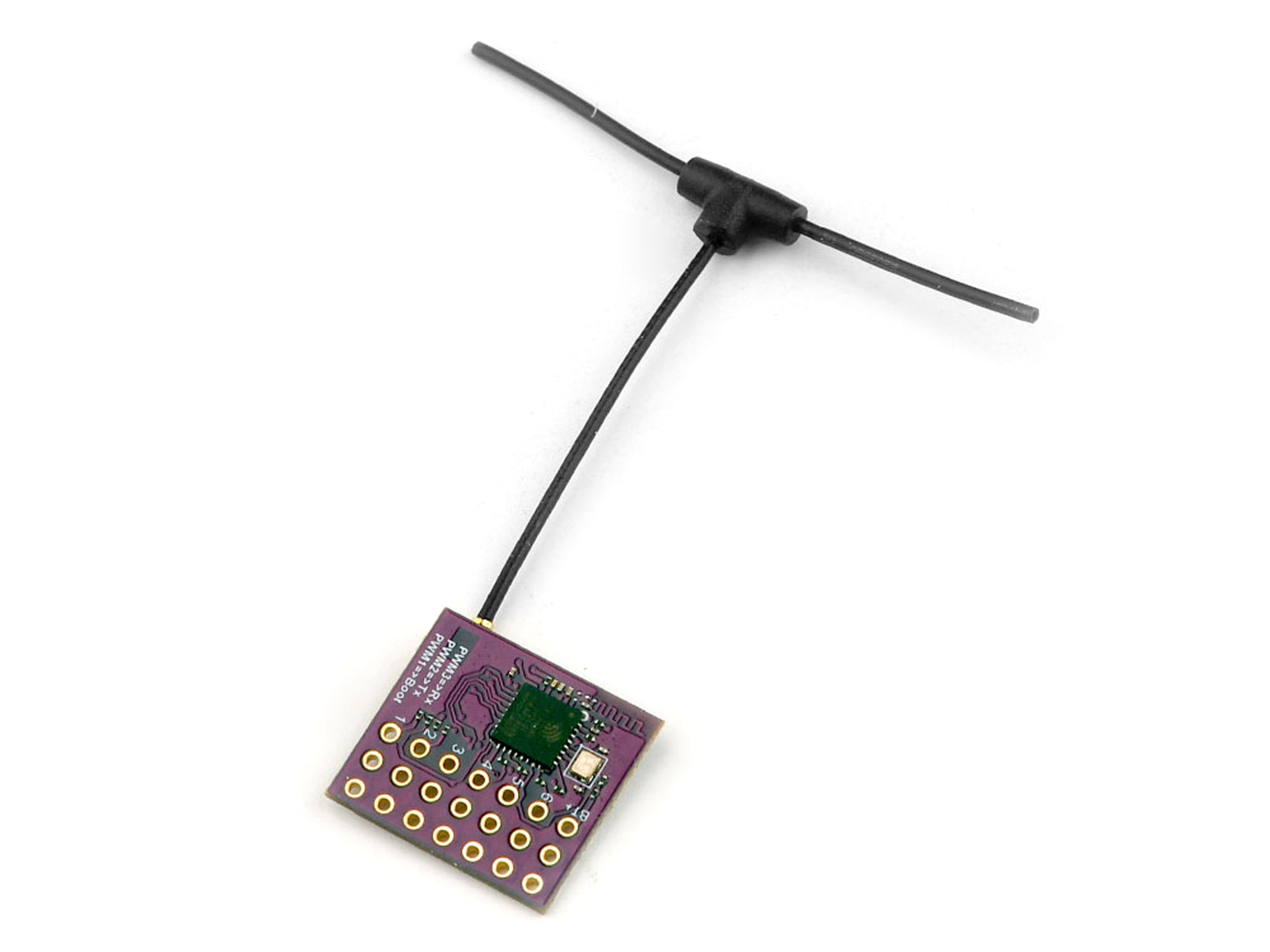

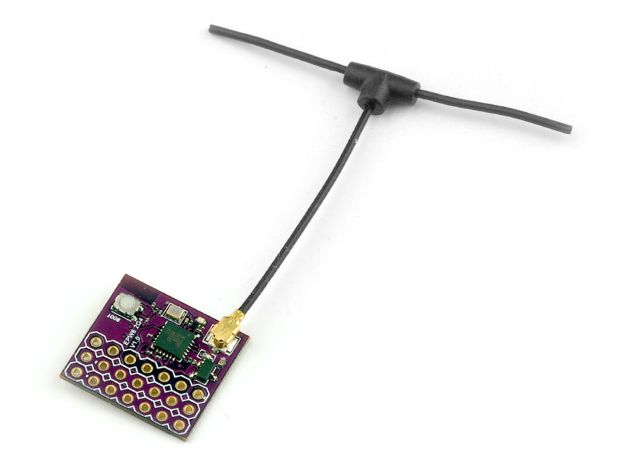

Радіоприймач Happymodel EPW6 TCXO PWM (2.4ГГц). Прив'язка модуля до приймача EPW6: - Подайте живлення на приймач, дочекайтеся, поки зелений світлодіод не згасне, негайно вимкніть живлення і потім повторіть вищезгадані кроки. Коли приймач вмикається втретє, зелений світлодіодний індикатор починає швидко блимати двічі, що означає, що приймач переходить у режим прив'язки.
- Увійдіть у меню ELRS на вашій радіоапаратурі, а потім натисніть [Bind].
Оновлення прошивки за допомогою Wi-Fi: - Переведіть приймач в режим прив'язки, а потім зачекайте близько 1 хвилини, не прив'язуючи його, тоді приймач автоматично перейде в режим Wi-Fi, ви можете підключитися до Wi-Fi, хот-спот ExpressLRS RX, пароль "expresslrs".
- Зайдіть на сайт для оновлення прошивки, ввівши адресу "10.0.0.1" і виберіть потрібну прошивку, потім натисніть "оновити", зачекайте близько 1-2 хвилин, процес оновлення завершиться, і ви побачите "оновлення прошивки виконано успішно і перезавантаження", що означає, що оновлення завершено.
Значення світлодіодного індикатора приймача: - Світлодіод горить постійно - успішна прив'язка або з'єднання встановлено;
- Подвійне блимання світлодіода - знаходиться в режимі прив'язки;
- Повільне блимання світлодіода - відсутність сигналу від модуля TX;
- Швидке блимання світлодіода - приймач в режимі точки доступу Wi-Fi.
Примітки: - Передавальний модуль і радіоприймач повинні бути однієї версії прошивки ELRS, інакше прив'язка не буде виконана.

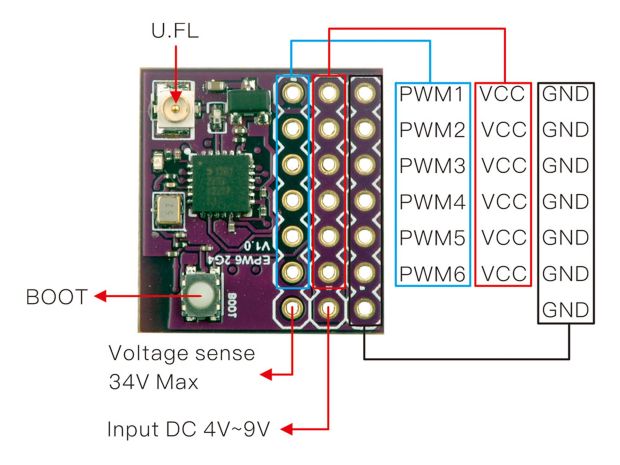

Технічні характеристики: - Кількість каналів: 6 (PWM);
- Робоча частота: 2.4ГГц;
- Робоча напруга: 5-8.4В;
- Процесор: ESP8285, SX1280/1281;
- Потужність телеметрії: 12дБм;
- Прошивка: ExpressLRS;
- Протокол: CRSF / PWM;
- Вбудований TCXO: кварцевий генератор з температурною компенсацією;
- Оновлення прошивки за допомогою Wi-Fi:
- PWM (ціль: Generic ESP8285 6xPWM 2.4Ghz RX);
- CRSF (ціль: HappyModel_EP_2400_RX).
- Роз'єм антени: IPEX/U.FL;
- Розмір: 43х25х15мм;
- Вага: 15г.

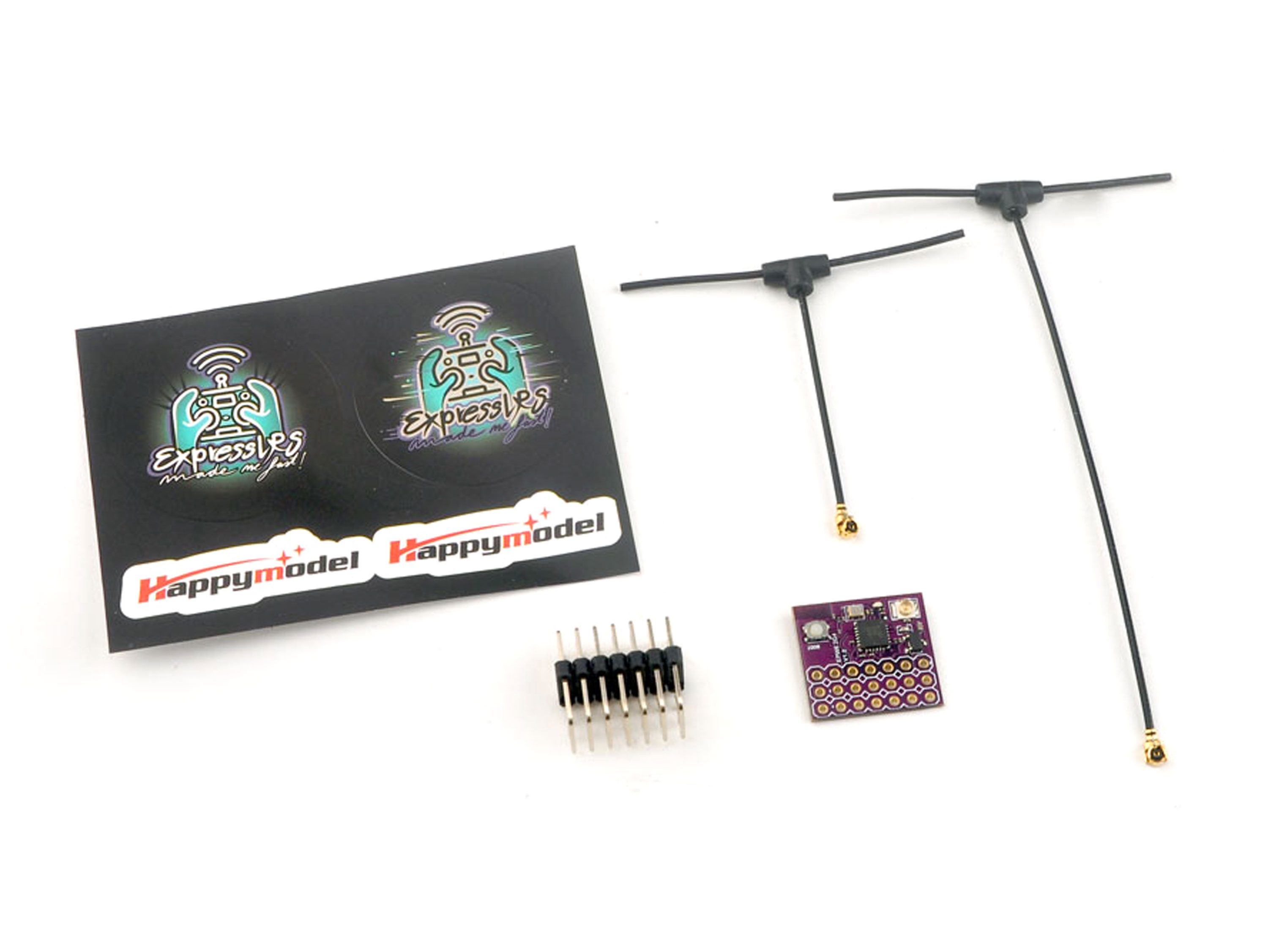

Комплектація: - Приймач Happymodel EPW6 TCXO PWM (2.4ГГц) *1шт;
- Антена Happymodel T-Type Long (2.4ГГц) *1шт;
- Антена Happymodel T-Type Short (2.4ГГц) *1шт;
- Конектор 2.54мм (7-пін) *3шт.
|
