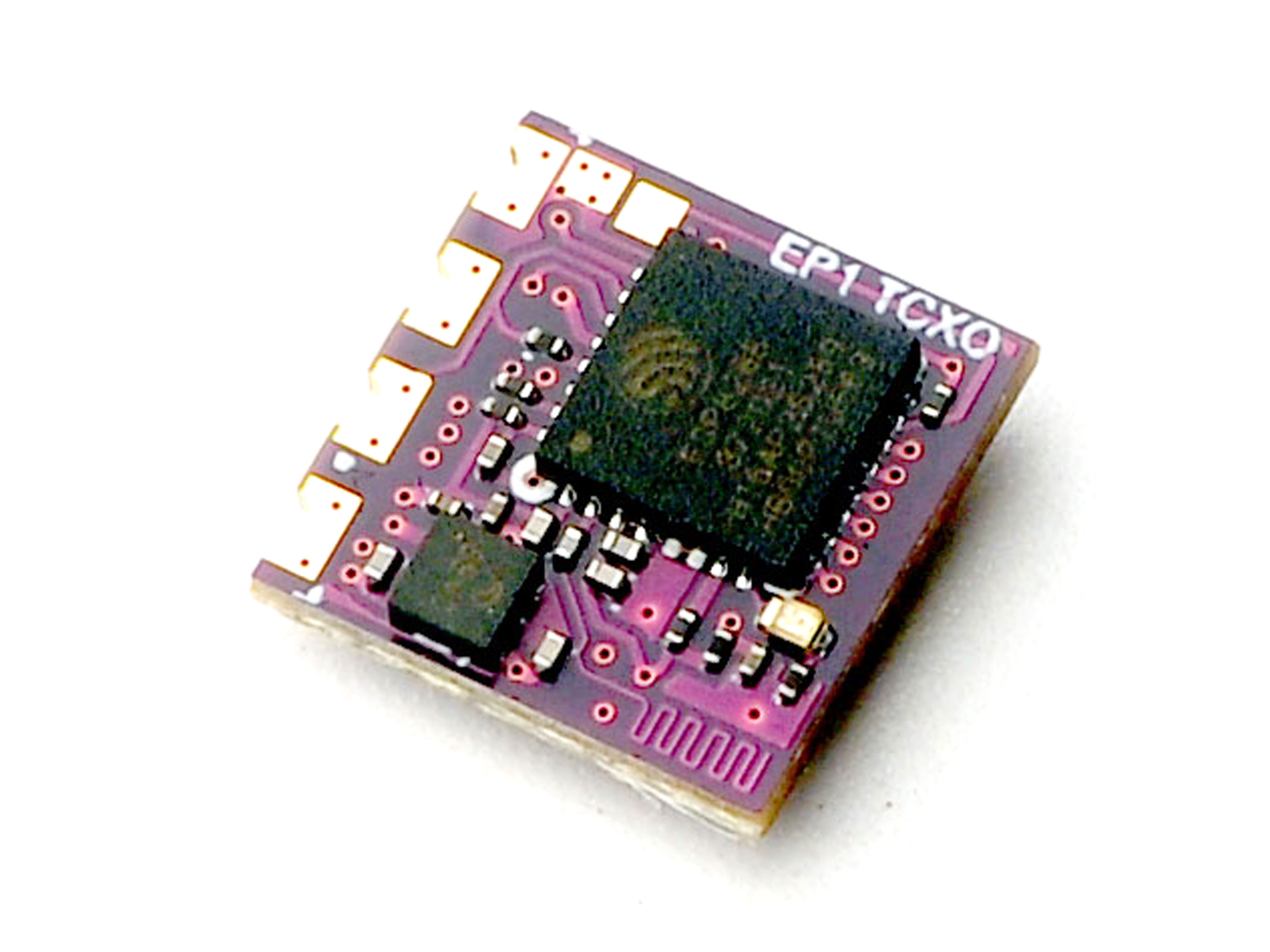

Радіоприймач Happymodel EP1 TCXO (2.4ГГц). Прив'язка модуля до приймача EP1: - Подайте живлення на приймач, дочекайтеся, поки зелений світлодіод не згасне, негайно вимкніть живлення і потім повторіть вищезгадані кроки. Коли приймач вмикається втретє, зелений світлодіодний індикатор починає швидко блимати двічі, що означає, що приймач переходить у режим прив'язки.
- Увійдіть у меню ELRS на вашій радіоапаратурі, а потім натисніть [Bind].
Оновлення прошивки за допомогою Wi-Fi: - Переведіть приймач в режим прив'язки, а потім зачекайте близько 1 хвилини, не прив'язуючи його, тоді приймач автоматично перейде в режим Wi-Fi, ви можете підключитися до Wi-Fi, хот-спот ExpressLRS RX, пароль "expresslrs".
- Зайдіть на сайт для оновлення прошивки, ввівши адресу "10.0.0.1" і виберіть потрібну прошивку, потім натисніть "оновити", зачекайте близько 1-2 хвилин, процес оновлення завершиться, і ви побачите "оновлення прошивки виконано успішно і перезавантаження", що означає, що оновлення завершено.
Значення світлодіодного індикатора приймача: - Світлодіод горить постійно - успішна прив'язка або з'єднання встановлено;
- Подвійне блимання світлодіода - знаходиться в режимі прив'язки;
- Повільне блимання світлодіода - відсутність сигналу від модуля TX;
- Швидке блимання світлодіода - приймач в режимі точки доступу Wi-Fi.
Примітки: - Передавальний модуль і радіоприймач повинні бути однієї версії прошивки ELRS, інакше прив'язка не буде виконана.
Технічні характеристики: - Робоча частота: 2.4ГГц;
- Робоча напруга: 5В;
- Процесор: ESP8285, SX1280/1281;
- Мінімальна частота оновлення: 25Гц;
- Максимальна частота оновлення: 500Гц;
- Пікове посилення: 2.23дБі;
- Прошивка: ExpressLRS 3.0.1;
- Протокол: CRSF;
- Ціль оновлення прошивки: aec8ad82;
- Вбудований TCXO: кварцевий генератор з температурною компенсацією;
- Роз'єм антени: IPEX/U.FL;
- Розмір: 10х10х3мм;
- Вага: 0.42г.

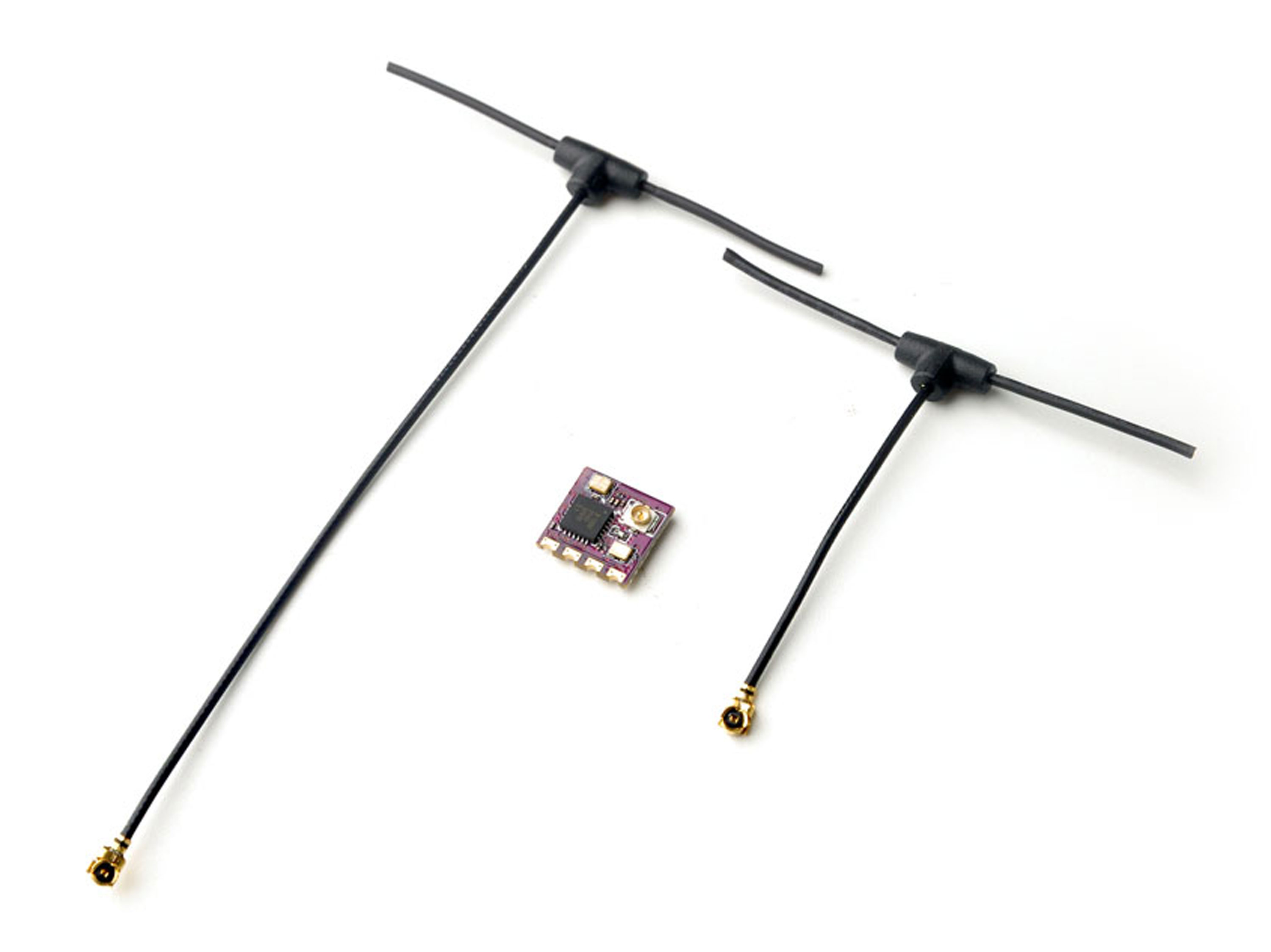

Комплектація: - Приймач Happymodel EP1 TCXO (2.4ГГц) *1шт;
- Антена Happymodel T-Type Long (2.4ГГц) *1шт;
- Антена Happymodel T-Type Short (2.4ГГц) *1шт.
|
