Загальний опис

HGLRC Zeus F760 - це набір з двох плат, який включає в себе польотний контролер HGLRC DJI Zeus F722 та регулятор 4в1 HGLRC Forward 60A.

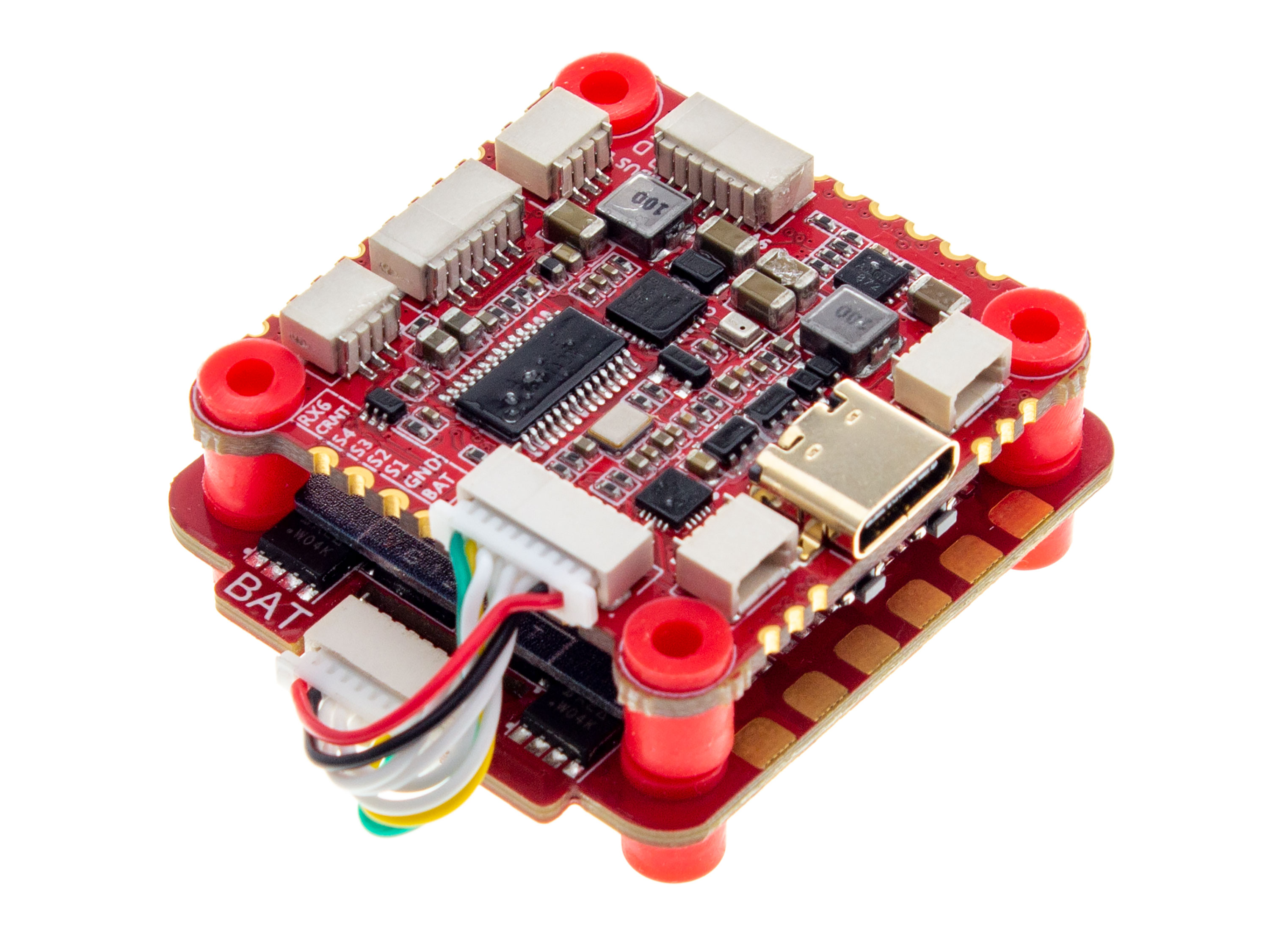

Однаковий форм фактор плат контролера і регулятора надає можливість об'єднати їх разом в стек (монтажні отвори 30.5х30.5мм).

Особливості:

• Повна сумісність та підтримка модуля DJI Air Unit;
• Контактні площадки для під'єднання LED-індикаторів;
• Контактні площадки для під'єднання зовнішнього звукового біпера (бузера);
• Вбудований BlackBox на 16Мб для запису логів;
• Вбудоване додаткове живлення (BEC) 5В/3А та 9В/2А;
• На регуляторі встановлено високоякісні транзистори Toshiba та керамічні конденсатори;
• Підтримка усіх функцій прошивки BLHeli_32;
• Підтримка протоколів: OneShot125/42, DShot150/300/600/1200;
• Програмується контролер за допомогою Betaflight, Emuflight, iNAV;
• Загальна вага стеку складає всього лише 33 грами.

Інструкція

Технічні характеристики:

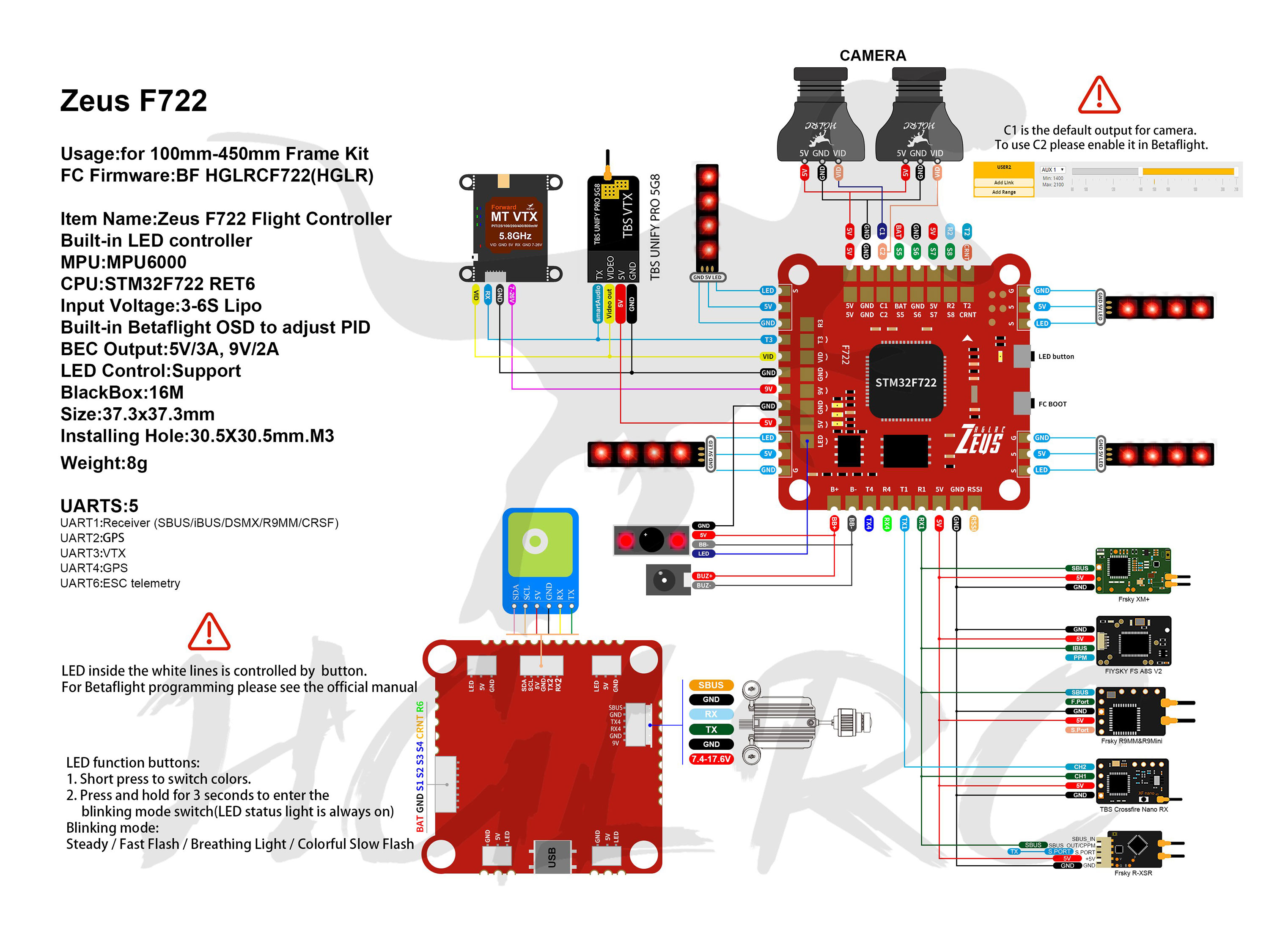

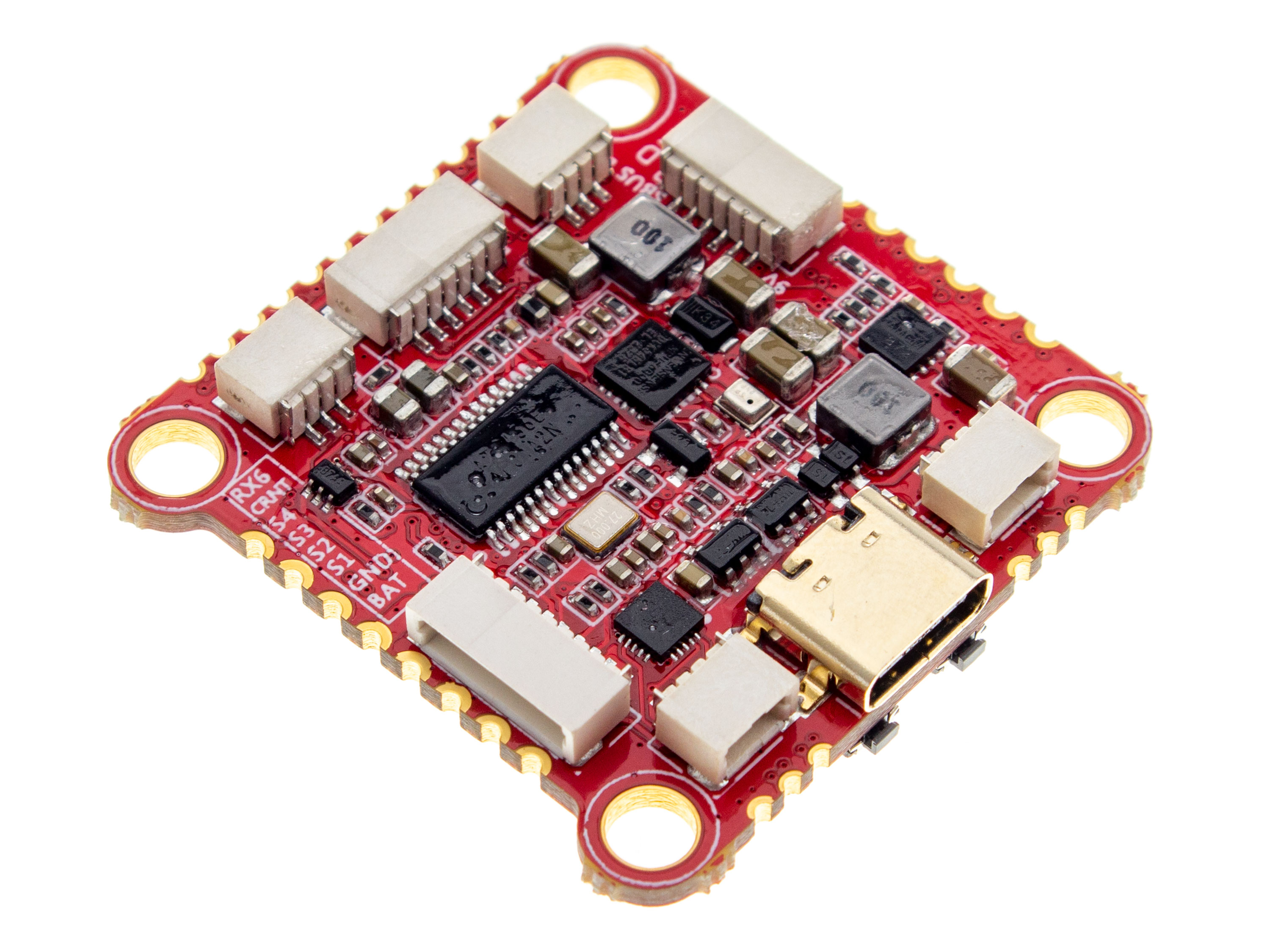

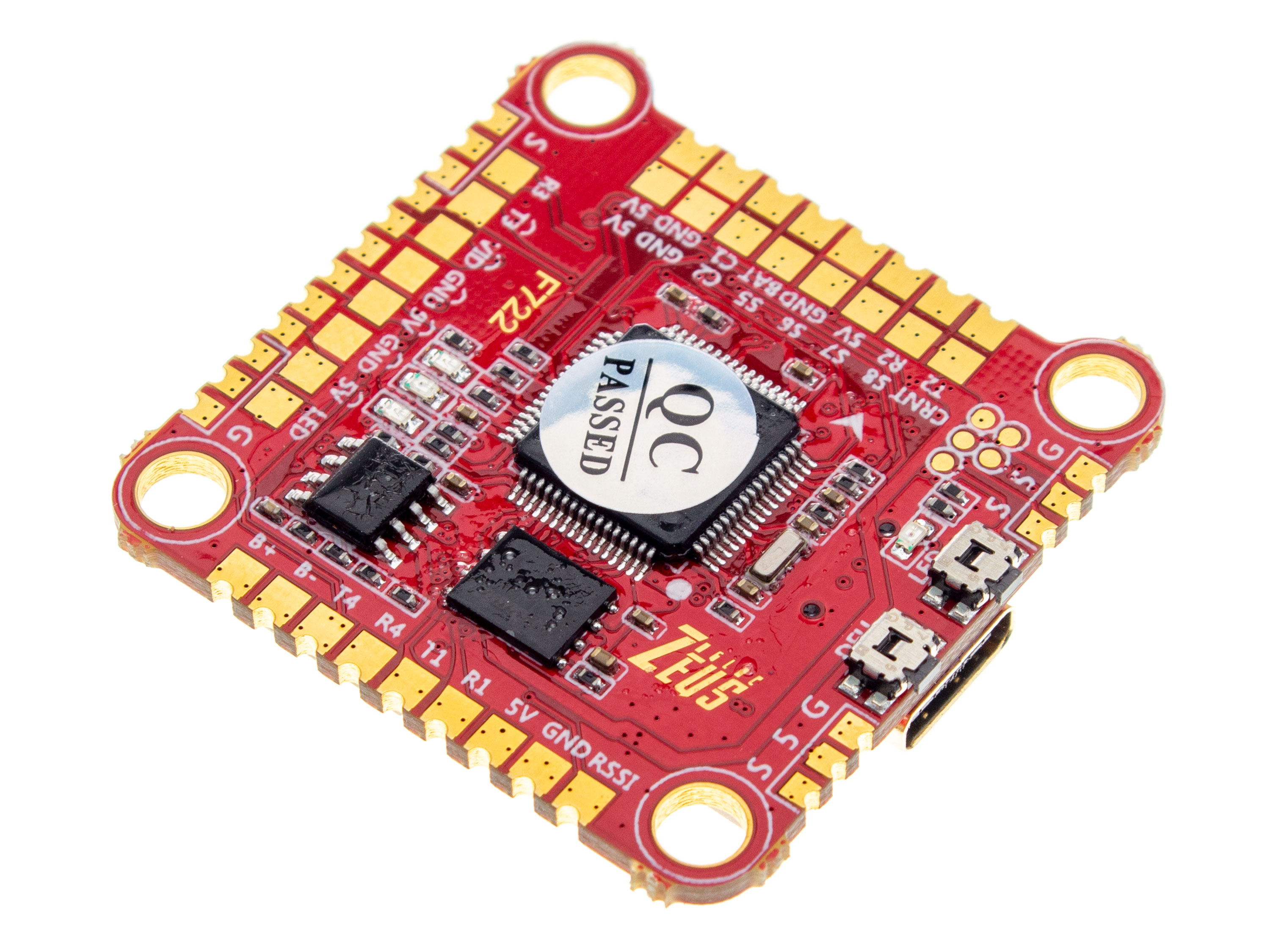

• Польотний контролер HGLRC DJI Zeus F722:
• Напруга живлення: 11.1-22.2В (3-6S Li-Po);
• Процесор: STM32F722;
• IMU-сенсор (акселерометр/гіроскоп): MPU6000;
• OSD: Betaflight OSD (AT7456E);
• BEC: 5В/3А (для LED/GPS), 9В/2А;
• Інтерфейси: UART1, UART2, UART3, UART4, UART6;
• LED контроль: підтримується;
• BlackBox: вбудований 16Мб;
• Прошивка: Betaflight HGLRCF722 (HGLR);
• Програмування: Betaflight, Emuflight, iNAV;
• USB-порт: Type-C;
• Відстань між отворами кріплення: 30.5х30.5мм;
• Розмір: 37.3х37.3х6мм;
• Вага: 8.2г.

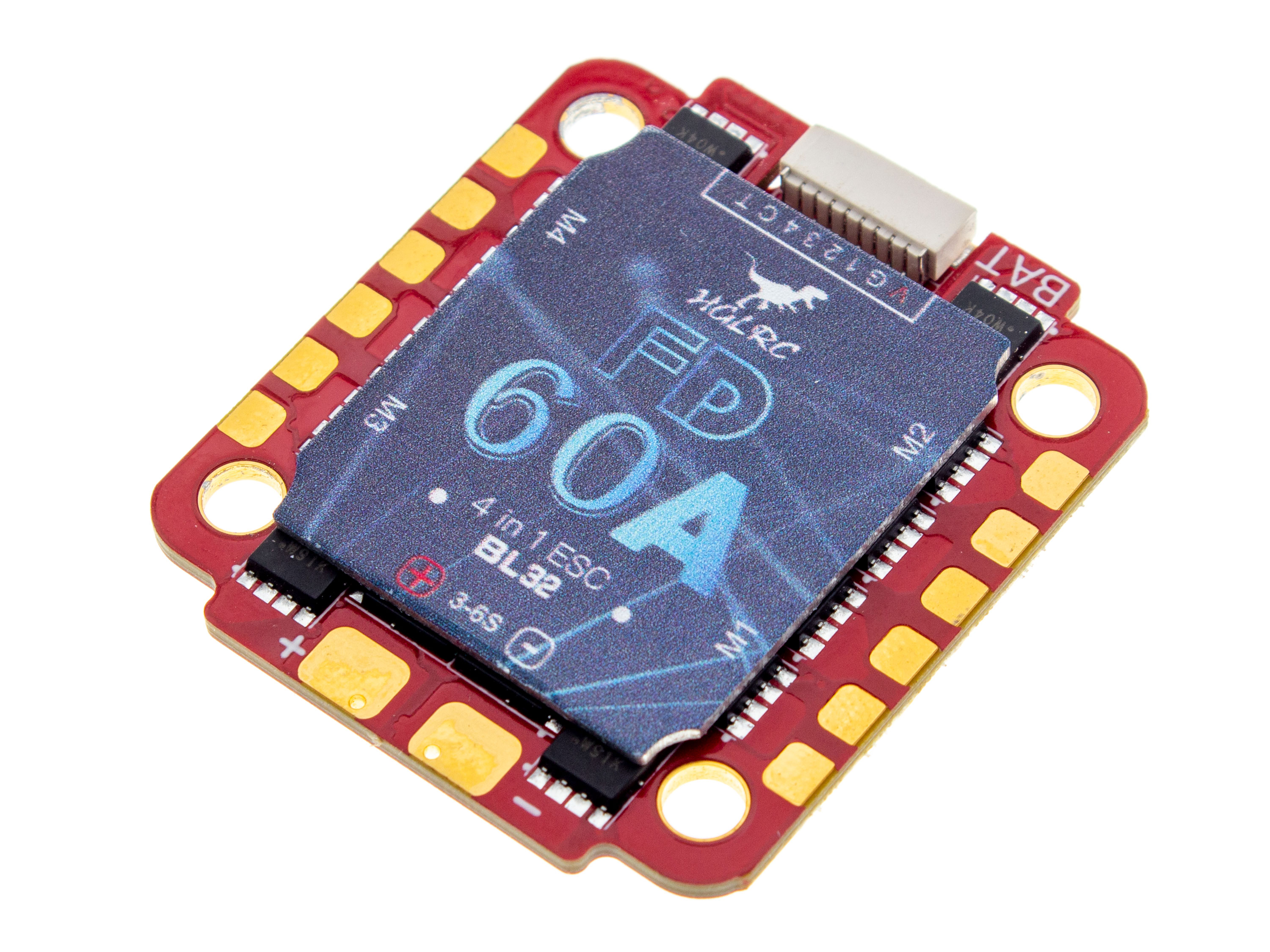

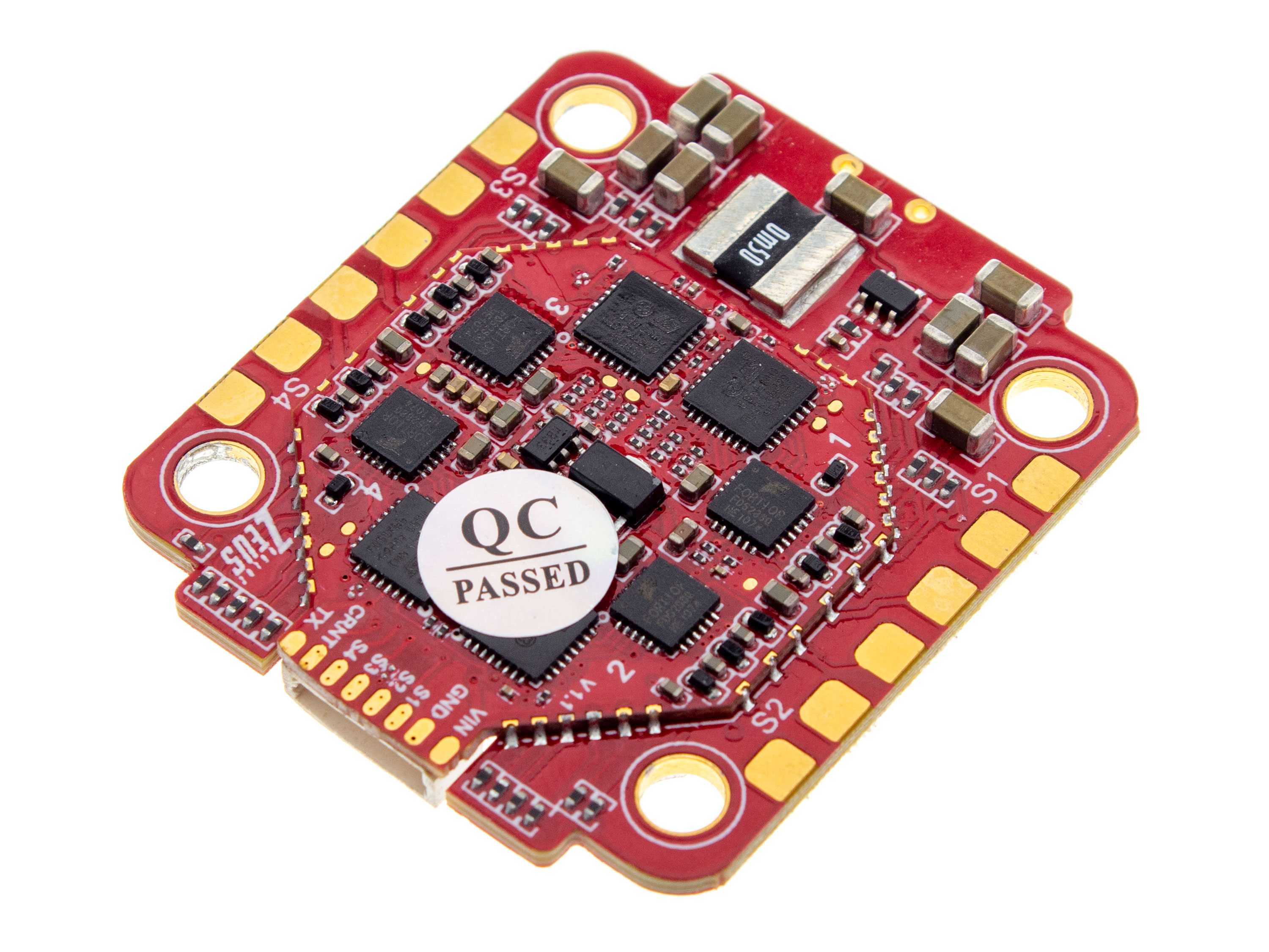

• Регулятор 4в1 HGLRC Forward:
• Напруга живлення: 11.1-22.2В (3-6S Li-Po);
• Максимальний постійний струм: 4х60А;
• Максимальний короткочасний струм: 4х65А (10сек);
• MCU: STM32F051 32біт (48МГц);
• BEC: немає;
• Прошивка: BLHeli_32;
• Можливість програмування: BLHeli_32 (через польотний контролер);
• Роз’єм живлення: немає;
• Роз’єм до двигуна: немає;
• Відстань між отворами кріплення: 30.5х30.5мм;
• Розмір: 45х40х6.5мм;
• Вага: 19г.

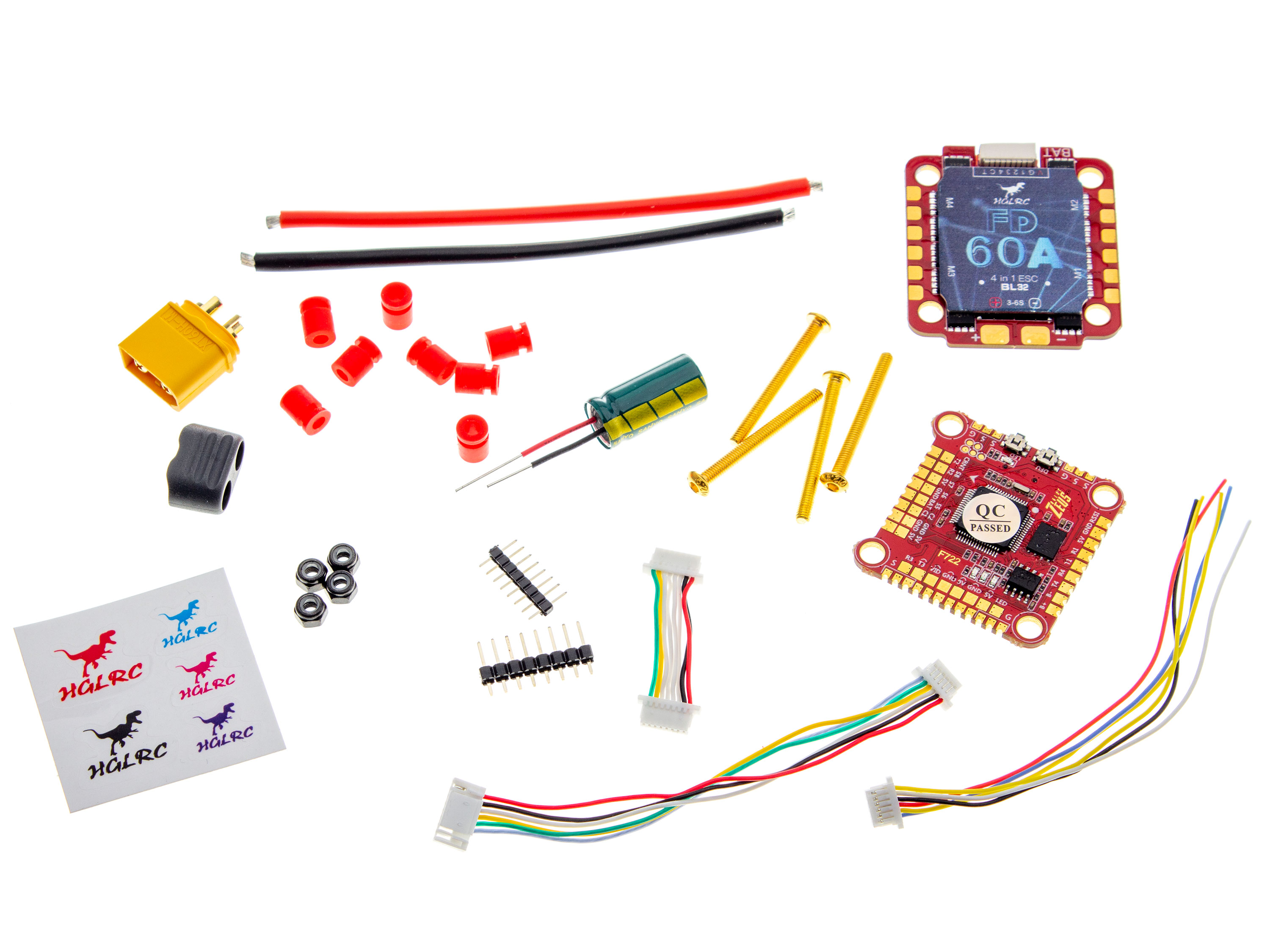

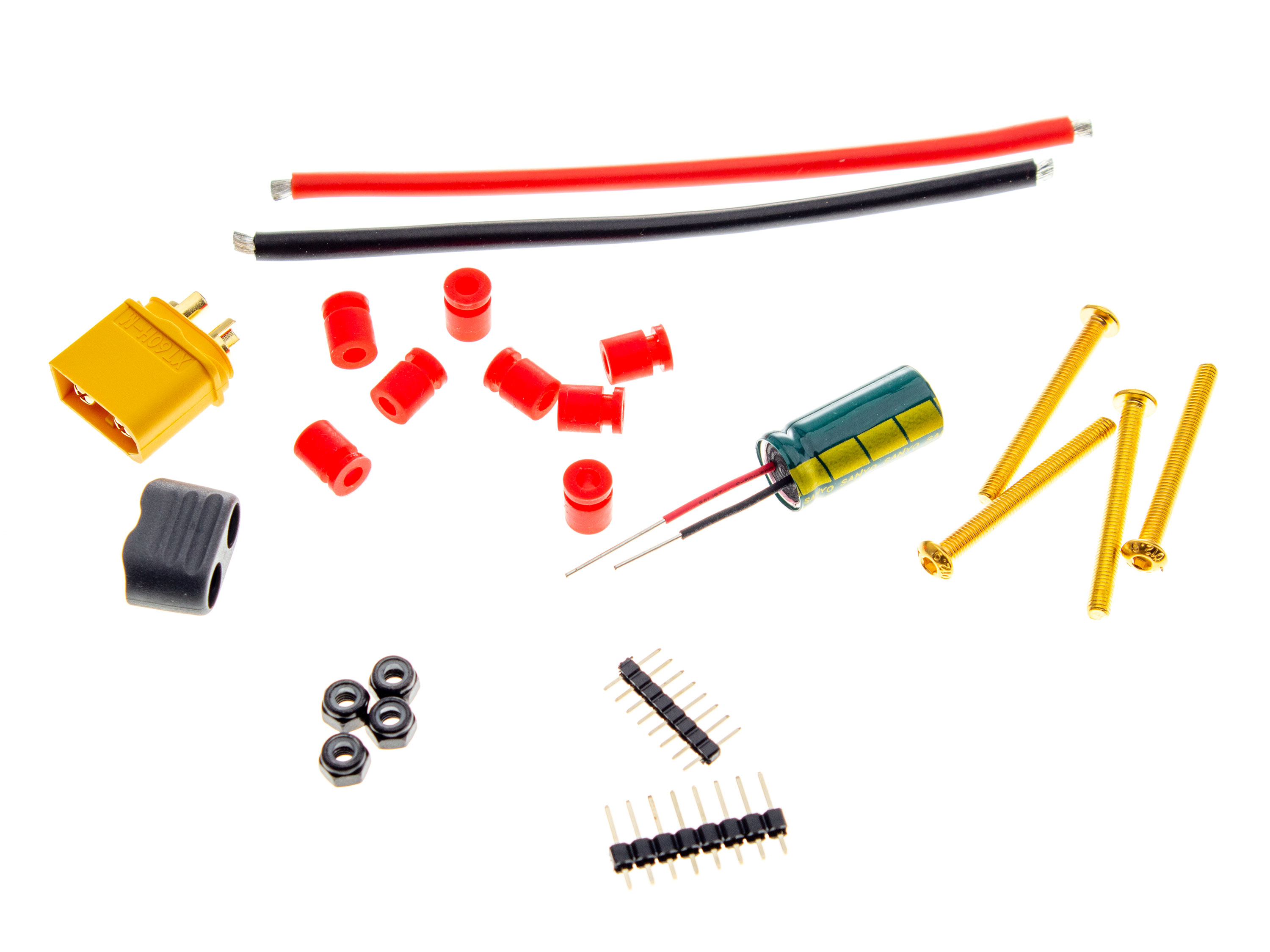

Комплектація:

• Польотний контролер HGLRC DJI Zeus F722 *1шт;
• Регулятор безколекторний 4в1 HGLRC Forward 60A *1шт;
• Роз'єм XT60 (папа) з ізолюючою насадкою *1шт;
• Дріт 14AWG чорний, червоний (100мм) *2шт;
• Конденсатор Sanyo 35В 1000uF *1шт;

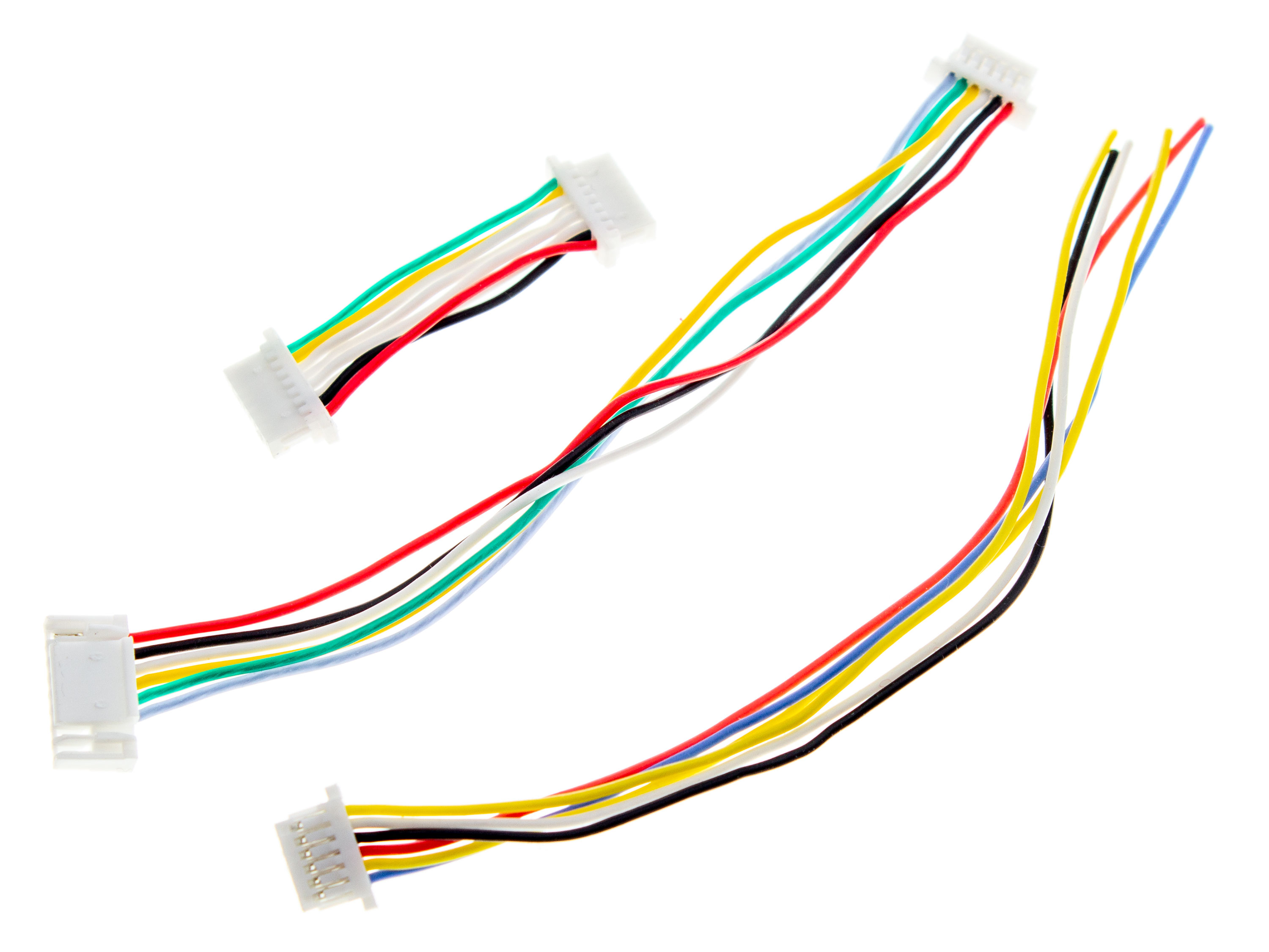

• Кабель JST-SH1.0 6-пін (100мм) *1шт.
• Кабель JST-SH1.0 8-пін (60мм) *1шт;
• Кабель JST-SH1.0 6-пін *1шт;
• Демпфер для підвісу М3 *8шт;
• Елементи кріплення *1шт;
• Інструкція *2шт.
