HGLRC Zeus F728 (польотний контролер F722 Mini + регулятор 4в1 28A)

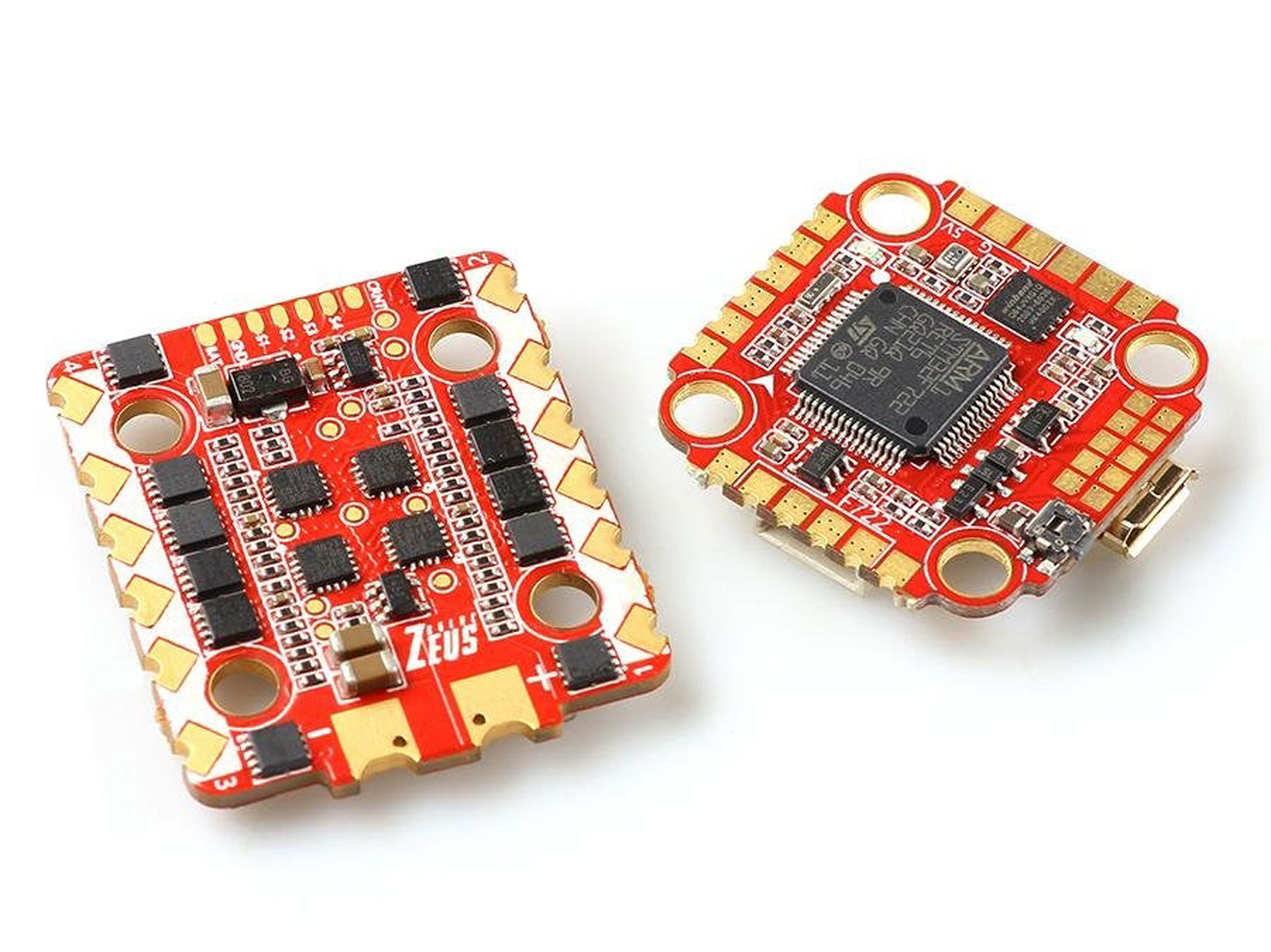

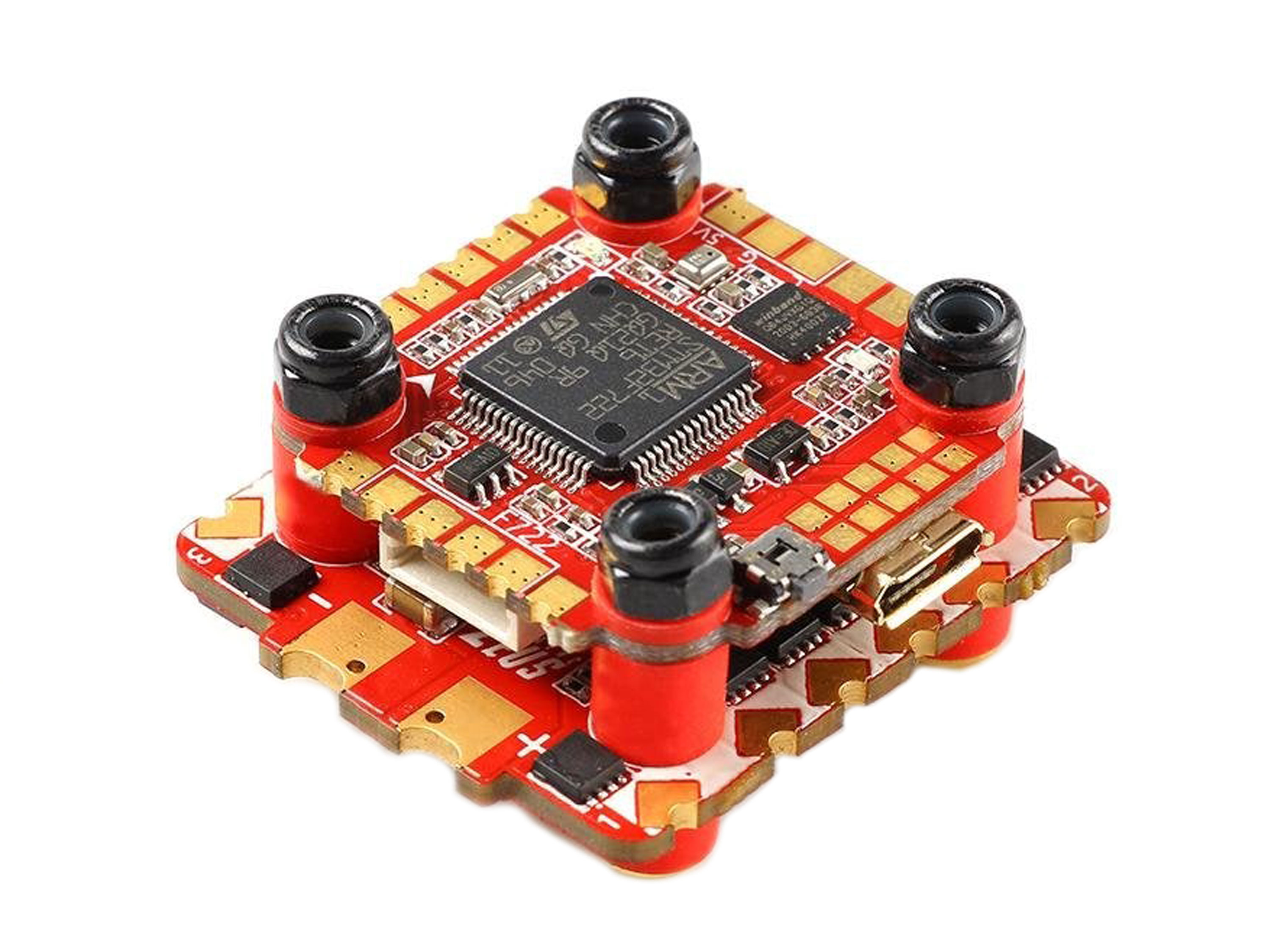

HGLRC Zeus F728 - це набір з двох плат, який включає в себе плату польотного контролера HGLRC Zeus F722 Mini з підтримкою роботи модуля DJI Air Unit та плату регуляторів 4в1 HGLRC Zeus 28A.

Навідміну від звичайної версії польотного контролера HGLRC DJI Zeus F722, міні версія виконана в меншому форм-факторі з монтажними отворами (20х20мм), але функціонал при цьому залишився таким самим.

Добавлена підтримка радіоприймачів FrSky XM+ та TBS Crossfire Nano.

Набір додатково комплектується конденсатором Sanyo 35В для згладжування пульсацій напруги по живленню.

Особливості:

• Підтримка приймачів: SBUS, IBUS, DSMX, CRSF (порт UART1);
• Підтримка зовнішніх GPS-модулів (порт UART2);
• Підтримка зовнішніх відеопередавачів (порт UART3);
• Повна сумісність та підтримка модуля DJI Air Unit (порт UART4);
• Підтримка телеметрії регуляторів (порт UART6);
• Контактні площадки для під'єднання радіоприймачів XM і Nano та інших;
• Контактні площадки для прямого запаювання регуляторів до двигунів;
• Резервні контактні площадки для прямого запаювання польотного контролера та живлення і датчиків;
• Контактні площадки для під'єднання LED-індикаторів;
• Контактні площадки для під'єднання зовнішнього звукового біпера (бузера);
• Вбудований BlackBox на 8Мб для запису логів;
• Вбудований датчик струму та амперметр;
• Вбудоване додаткове живлення (BEC) 5В/2А та 9В/1А;
• Програмується за допомогою Betaflight, Emuflight, iNAV;
• Підтримка усіх функцій прошивки BLHeliS;
• Підтримка протоколів: OneShot125/42, DShot150/300/600, Multishot;
• Загальна вага стеку менше 12 грам.

Інструкція

Технічні характеристики HGLRC DJI Zeus F722 Mini:

• Процесор: STM32F722;
• IMU-сенсор (акселерометр/гіроскоп): MPU6000;
• Барометр: BMP280 (I2C);
• OSD: Betaflight OSD (AT7456E);
• Інтерфейси: UART1, UART2, UART3, UART4, UART6;
• BlackBox: вбудований 8Мб;
• Прошивка: Betaflight HGLRCF722 (HGLR);
• Програмування: Betaflight, Emuflight, iNAV (MicroUSB);
• BEC: 5В/2А, 9В/1А;
• Робоча напруга: 11.1-22.2В (3-6S LiPo);
• Відстань між отворами кріплення: 20х20мм (M3);
• Розмір: 28.2х28.1х6мм;
• Вага: 4.6г.

• Робоча напруга: 11.1-22.2В (3-6S LiPo);
• Максимальний постійний струм: 4х28А;
• Максимальний короткочасний струм: 4х35А (10сек);
• BEC: немає;
• Прошивка: BLHeli_S;
• Можливість програмування: BLHeliConfigurator (через польотний контролер);
• Діаметр отворів кріплення: 4мм;
• Відстань між отворами кріплення: 20х20мм (M3);
• Розмір: 35х30х6.5мм;
• Вага: 7.2г.

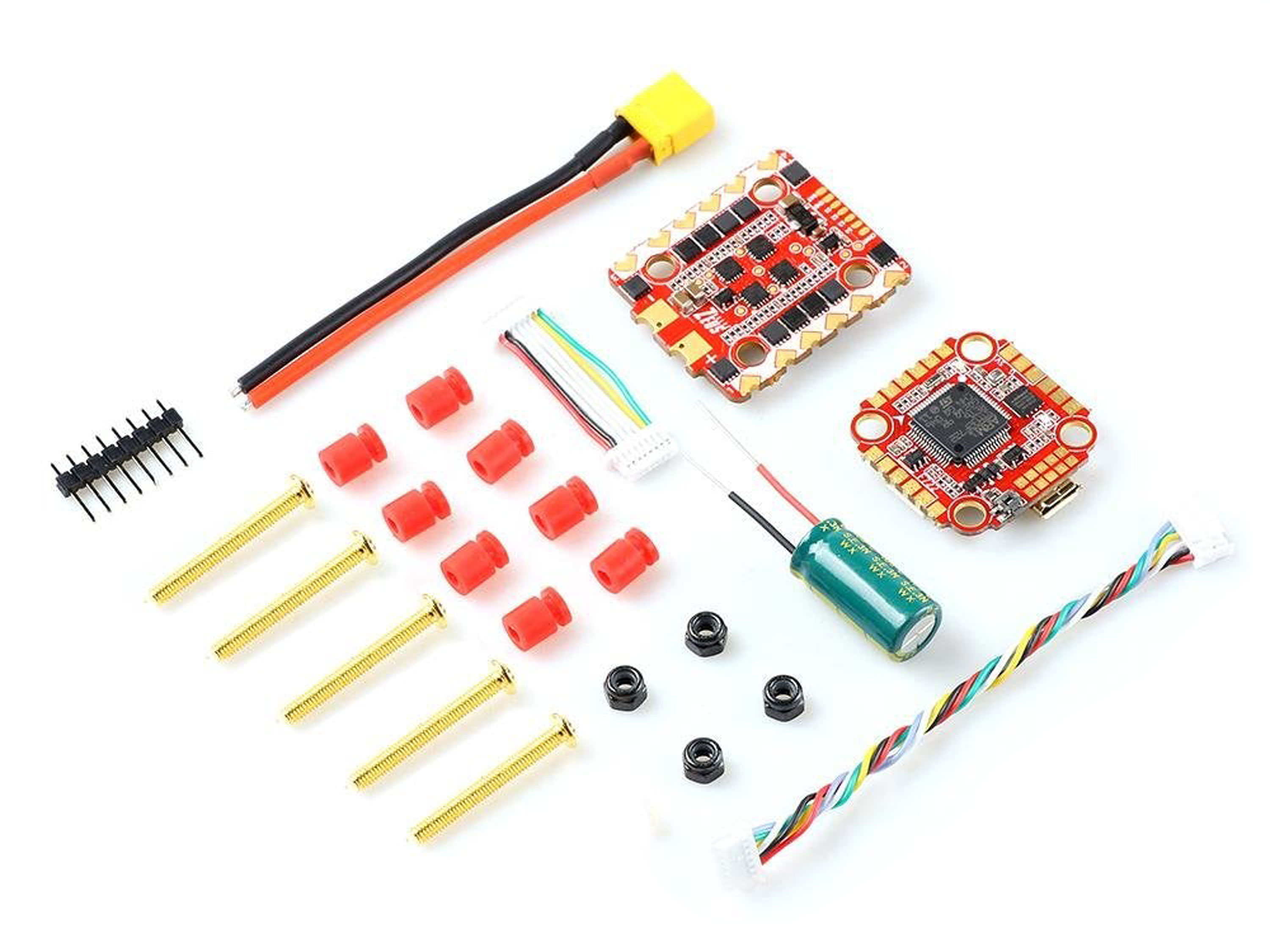

Комплектація:

• Польотний контролер HGLRC DJI Zeus F722 Mini *1шт;
• Регулятор безколекторний 4в1 HGLRC Zeus 28A *1шт;
• Конденсатор Sanyo 35В 1000uF *1шт;
• Кабель живлення 18AWG (70мм) з роз'ємом XT30 (папа) *1шт;
• Кабель JST-SH1.0 6-пін (60мм) *1шт.
• Кабель JST-SH1.0 8-пін (25мм) *1шт;
• Демпфер для підвісу (М3) *8шт;
• Елементи кріплення (гвинти, гайки) *1шт;
• Інструкція англійською *1шт.
